CTA PAD-SWM Manual de usuario
Security Wall Mount for 7-13 Inch Tablets
PAD-SWM
Thank you for choosing CTA Digital’s product. We hope that you will enjoy using it.
Please follow the guidelines and instructions as laid out in this instruction manual.
support@ctadigital.com
PRODUCT MANUAL
Package Contents (after assembly)
Holder
Lock catch
Key
Sliding clamp
Fixed clamp
Holder connector
Insert the holder connector
into the tube
1
2
Tighten the screws on both sides after
inserting the holder connector
Tube
Base
(4) Bolts with nut
(4) Screws
support@ctadigital.com

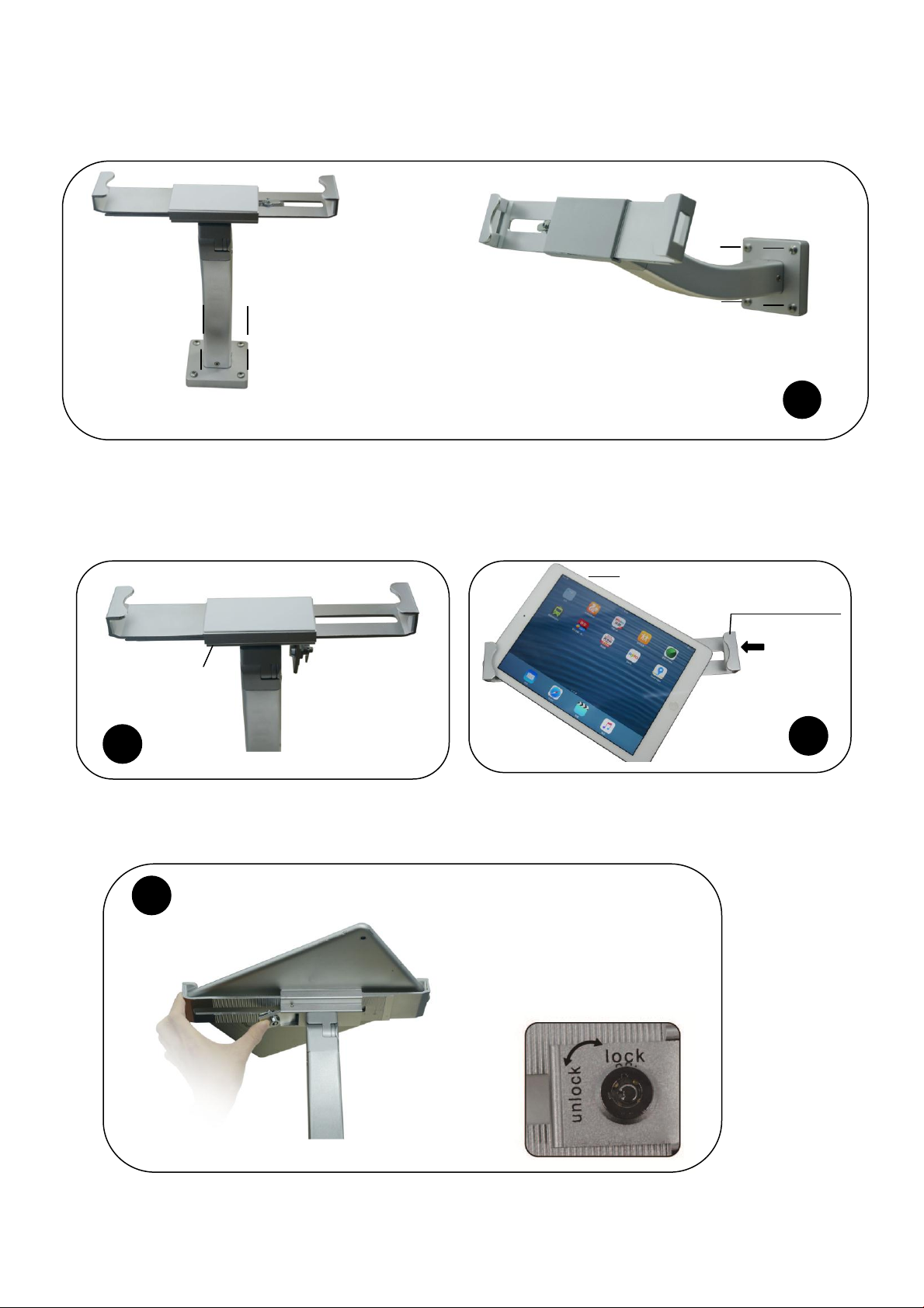

Using the bracket:
1) Mark hole placement, then drill holes into desktop or wall. Screw in through holes in the
base to mount.
Mounted on the desktop Mounted on the wall
2) Pull lock catch back and pull the sliding clamp open to install tablet.
3) Place tablet corner diagonally into the fixed clamp end, then push sliding clamp in until
it is firmly cradling the tablet at the opposite corner.
4) Push the lock catch back in, then turn the key to lock in place.
Screws (4 pcs)
Screws
(4 pcs)
1
Holder
Sliding clamp
Tablet
Push
2
2
3
4
support@ctadigital.com
Bedienungsanleitung
Packungsinhalt (nach der Montage)
Halter
Schlossfalle
Schlüssel
Schiebeklemme
Feste Klemme
Haltverbinder
Setzen Sie den Halter Stecker
in die Röhre
1
2
Ziehen Sie die Schrauben auf beiden
Seiten nach dem Halterverbinder
Einsetzen
Röhre
Basis
(4) Bolzen und Mutte
r
(4) Schrauben
support@ctadigital.com
Mit der Halterung:
2) Mark Loch Platzierung, dann Löcher in Tisch-oder Wand bohren. Schrauben Sie durch
Löcher in der Basis zu montieren.
2) Ziehen Sie Schlossfalle zurück und ziehen Sie die Schiebeklemme geöffnet Tablet zu
installieren.
3) Platz Tablette Ecke diagonal in den festen Klemmende, drücken Sie dann Klemme
Schiebe in bis er die Tablette an der gegenüberliegenden Ecke fest wiegte.
4) Schieben Sie die Schlossfalle wieder an, dann drehen Sie den Schlüssel an Ort und Stelle
zu verriegeln.
Schrauben (4)
Schrauben (4)
1
Halter
Schiebeklemme
Tablette
Drücken
2
2
3
4
support@ctadigital.com
Manual del Producto
Contenido del Paquete (después del montaje)
Poseedor
Pestillo de la cerradura
Llave
Pinza deslizante
Pinza fija
Titular de conector
Inserte el conector de soporte
en el tubo
1
2
Apriete los tornillos de ambos
lados después de inserter el
conector titular
Tubo
Base
(4) Pernos con tuercas
r
(4) Empulgueras
support@ctadigital.com
Utilizando el soporte:
3) Tenga en cuenta la colocación agujero, y luego perforar agujeros en el escritorio o en la
pared. Atornille a través de agujeros en la base para montar.
2) Tire pestillo de la cerradura hacia atrás y tire de la pinza deslizante abierta para instalar
la tableta.
3) Coloque la tableta esquina diagonalmente en el extremo de la brida fija, a continuación, empuje
pinza deslizante hasta que esté firmemente acunando la tableta en la esquina opuesta.
4) Empuje el pestillo de la cerradura de nuevo, a continuación, gire la llave para bloquear
en su lugar.
Empulgueras (4)
Empulgueras (4)
1
Poseedor
Pinza deslizante
Tableta
Empujarr
ücken
2
2
3
4
support@ctadigital.com
Manuel de produit
Contenu de l'emballage (après assemblage)
Soutien
Verrouiller capture
Clé
Pince coulissante
Pince fixe
Connecteur de soutien
Insérez le connecteur de
support dans le tube
1
2
Serrer les vis des deux côtés après
l'insertion du connecteur de support
Tube
Base
(4) Boulons avec écrous
(4) Vis
support@ctadigital.com
En utilisant le support:
1) L'emplacement des trous de note, puis percer des trous dans le bureau ou le mur. Visser
à travers les trous dans la base pour monter.
2) Tirer des captures verrouillage arrière et tirez la pince coulissante ouverte pour installer la tablette.
3) Placez la tablette coin diagonalement dans l'extrémité de serrage fixe, puis poussez pince
coulissante jusqu'à ce qu'elle soit fermement berçait la tablette dans le coin opposé.
4) Appuyez sur le loquet avant, puis tourner la clé pour verrouiller en place.
Vis (4)
Vis (4)
1
Soutien
Pince coulissante
Tablette
Pousser
2
2
3
4
