Zortrax M200 Manual

Unpacking & First Use

SOURCE:

http://working.support.zortrax.com/m200-unpacking-first-use/

Table Of Content

In the Box 3

Preparing the Printer for Work 4

Firmware Installation 13

Z-SUITE Software Installation 14

Loading the Material 15

First Print 16

In the Box

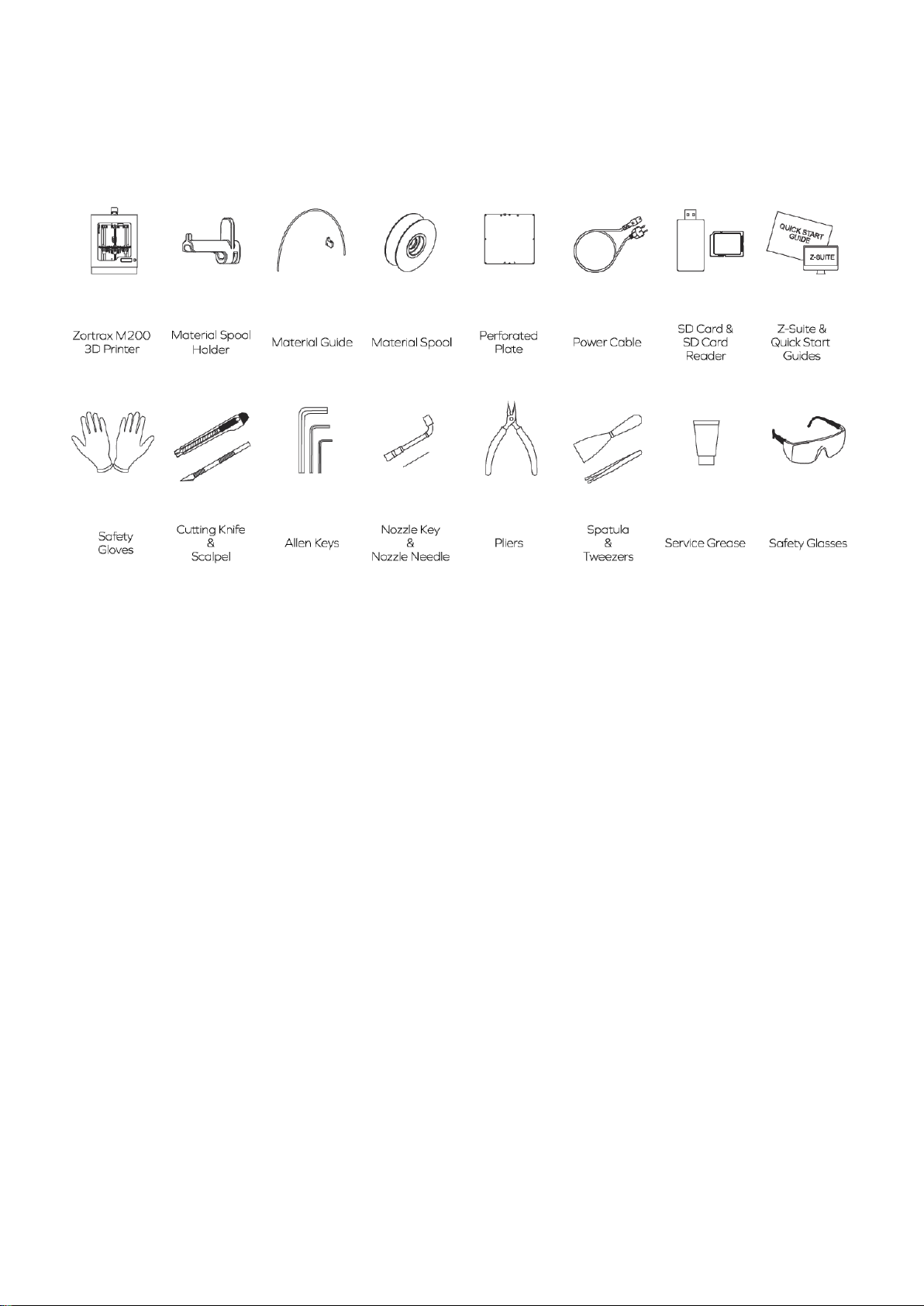

The graphic shows the whole box content.

Preparing the Printer for Work

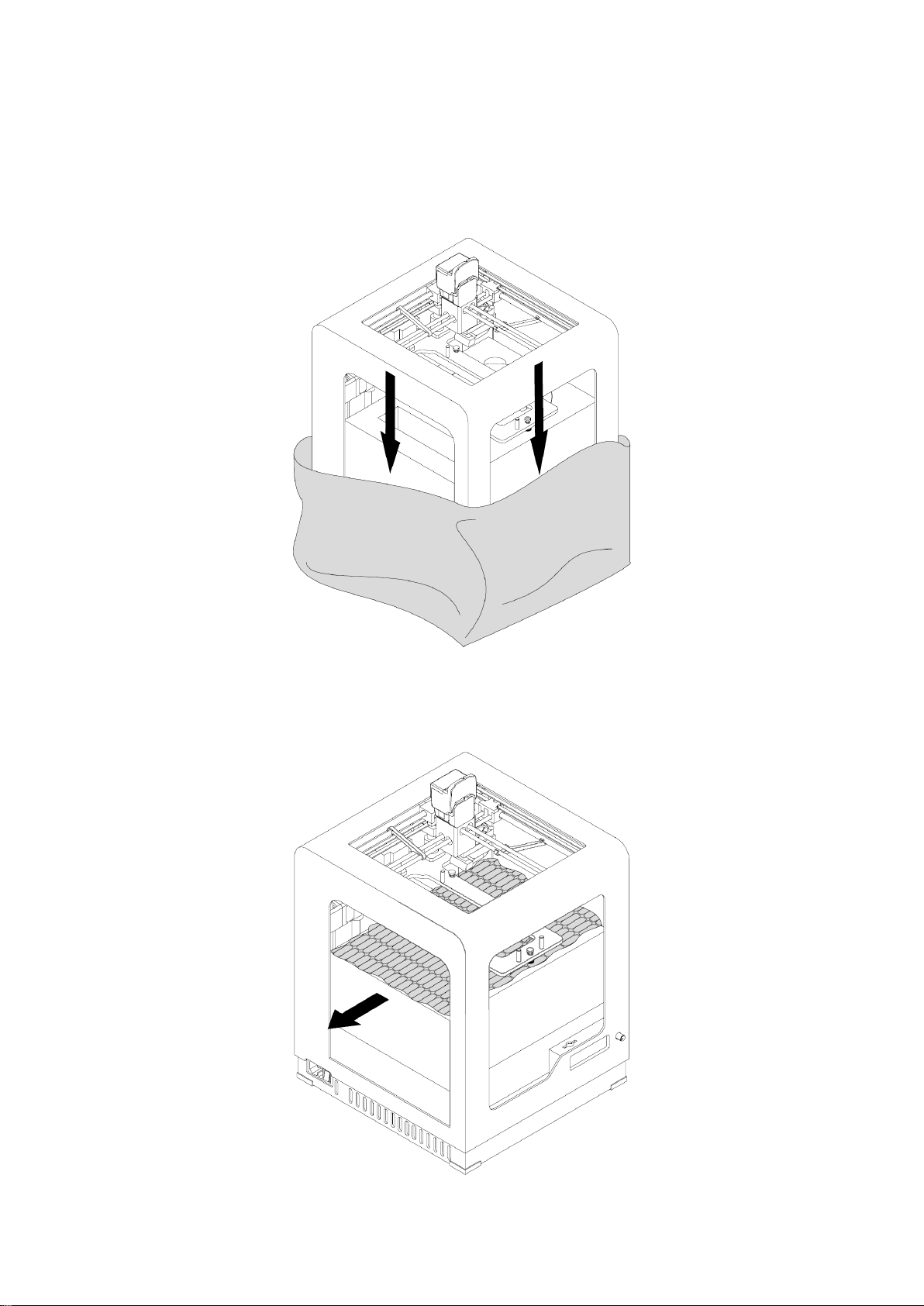

Open the box and remove the upper cushioning.

Take the 3D printer out of the box. When lifting or moving the printer, do not grab:

Abelts

Bshipping clips

Cextruder

Remove the foil.

Remove the fillers.

Remove the shipping clips.

Remove the foam with accessories and the Starter Kit box.

Lower the heatbed mount by pressing the places marked in the picture.

Install the build platform onto the bolts marked in the picture.

If you have any doubts during installation, take a look at the manual Platform Installation.

Remember that the platform should be installed in your device with the perforated plate

and its five silver calibration squares directed up.

Plug the platform cable in. Both big and small connectors need to be plugged in.

Stick the extruder cable clamps on the back of the printer. The upper clamp should be

attached at 80 mm from the top of the printer and the bottom clamp at 90 mm from the

bottom of the printer. Place the extruder cable in the clamps.

Plug the extruder cable in.

Plug the power cable in.

Attach the material guide.

Attach the spool holder.
