LaserLiner VideoFlex HD Manual de usuario

VideoFlex HD

USB-C

1280x720

pixel

DISPLAY

RESOLUTION

COLOUR TFT

LI-ION

Image/

Video

Custom

Button

WEBCAM

D i s t r i b u t o r

Bestimmungsgemäße Verwendung

Das professionelle Videoinspektionssystem VideoFlex HD eignet sich in Verbindung mit einer wechselbaren

Kameraeinheit für die einfache visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen,

Schächten, Mauerwerk und Kraftfahrzeugen. Zur Auswertung und Dokumentation können die Bild- und

Videoaufnahmen auf der SDHC-Speicherkarte gespeichert werden.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder

starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen

oder die Batterieladung schwach ist.

– Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungs-

bedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

– Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit

in Berührung kommen.

– Es ist unbedingt darauf zu achten, das die VideoFlex HD nicht in Kontakt mit Chemikalien, Spannung,

beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch

zu schweren Verletzungen des Bedieners führen.

– Die VideoFlex HD darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen

Benutzung des Gerätes.

– Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen

in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten.

Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen

gewährleistet sein.

– Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte benden.

Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.

– Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit

gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der

Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen

Beeinussung oder Störung von und durch elektronische Geräte ist gegeben.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie

die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig

durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren

und bei Weitergabe des Gerätes mitzugeben.

Autorisierter

Distributor

VideoFlex HD

1 sec

6a b c d

LC-Display

ON/OFF

Direkttasten

Ladebuchse

Schnittstelle USB Typ C

Steckplatz Micro-SD-Karte

Akkufach

Anschluss Kameraeinheit

Fronttaste

Auslöser / Aufnahme /

Bestätigen

Umschaltung

Bild / Video

Abbruch

Aufnahmen löschen

Rotation 180° / Spiegelung

Mediengalerie

Einstellungsmodus

Zoom + / -

LED-Beleuchtung + / -

Inbetriebnahme

1Anschluss Flexschlauch 2ON/OFF

Zum Einlegen einer Micro-SD-Karte zuerst die

Gummiabdeckung öffnen und danach die

Speicherkarte gemäß Abbildung einsetzen.

Ohne Speichermedium sind keine

Aufzeichnungen möglich.

Vor Entnahme der Micro-SD-Karte muss

das Gerät ausgeschaltet werden.

3Micro-SD-Karte einlegen

4Handhabung Netzteil / Lithium-Ionen Akku

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler

in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

– Der Akku kann im Gerät per beiliegenden 9V-Netzteil aufgeladen

werden oder aber extern über die im Akku integrierte USB-C

Buchse mit einem Standard USB-C Netzteil.

–

Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden,

weder Feuchtigkeit noch Regen aussetzen, da ansonsten die

Gefahr eines elektrischen Stromschlages besteht.

– Vor Einsatz des Gerätes, Gerät voll aufladen.

– Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse

des Gerätes verbinden. Bitte nur das beiliegende Netz-/Ladegerät

benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird,

erlischt die Garantie.

– Während das Gerät geladen wird, leuchtet die LED rot.

Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.

– Während der Akku geladen wird, leuchtet die LED rot.

Der Ladevorgang ist abgeschlossen, wenn die LED aus ist.

Li-ion BATTERY PACK

USB-C

5.0 Aufnahmemodus

5.1 Aufnahmemodus: Umschaltung Aufnahme Bild / Video

x 1.6x 1.6 33

01/09/2022 09:30:0501/09/2022 09:30:05

00:01:3000:01:30 REC

x 1.6x 1.6 33

01/09/2022 09:30:0501/09/2022 09:30:05

Aufnahme Bild- / Video

Aktuelles Datum / Uhrzeit

Zoom

LED-Beleuchtung

Rotation 180° / Spiegelung

SD-Karte einlegen

Batteriestatus

REC: Aufnahme läuft

x 1.6x 1.6 33

01/09/2022 09:30:0501/09/2022 09:30:05

00:01:3000:01:30 REC

h d

eb dc f g

Autorisierter

Distributor

VideoFlex HD

Kamerakopf am Flexschlauch ausrichten und an die

gewünschte Position führen. Bei schlechten Licht-

verhältnissen LED-Beleuchtung einschalten. Weiter

entfernte oder kleine Objekte heranzoomen. Durch

die manuelle Bildrotation kann das Bild auf dem

Monitor um 180° gedreht werden. Durch kurzes

Betätigen der OK-Taste wird das Bild oder die

Videoaufnahme aufgenommen und auf der SD-Karte

gespeichert. Erneutes Drücken beendet die Aufnahme.

5.2 Aufnahmemodus: Bild-/Videoaufnahmen

x 1.6x 1.6 33

01/09/2022 09:30:0501/09/2022 09:30:05

1x = 20%

2x = 40%

3x = 60%

4x = 80%

5x = 100%

5.3 Aufnahmemodus: LED-Beleuchtung

01/09/2022 09:30:0501/09/2022 09:30:05

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

5.4 Aufnahmemodus: Zoom

x 1.6x 1.6

01/09/2022 09:30:0501/09/2022 09:30:05

5.5 Aufnahmemodus: Bildrotation / Spiegelung

1x = vertikale

Spiegelung

2x = Drehung 180°

3x = horizontale

Spiegelung

4x = Ausgangsbild

vom Ausgangsbild

1x4x

2x3x

6.1 Wiedergabemodus: Aufnahme löschen

Aufnahmen können im Vollbild

und in der Galerieanischt gelöscht

werden. Der Löschvorgang kann

nicht widerrufen werden.

Über die Formatierung des Daten-

trägers können alle Dateien und

Ordner gelöscht werden. Siehe

hierzu Punkt „7.4 System-

einstellungen“.

6.2 Wiedergabemodus: Wiedergabe

Durch drücken der Taste „a“

wird die Wiedergabe gestoppt.

00:05:30

00:00:35

6.0 Wiedergabemodus: Wiedergabe von Bild-/Videoaufnahmen

Durch Drücken der Taste „d“ wird

die Mediengalerie aufgerufen.

Bestätigen mit „OK“ zeigt das

ausgewählte Bild oder Video im

Vollbildmodus. Mit den Pfeiltasten

kann in der Mediengalerie und im

Vollbildmodus navigiert werden.

Durch Drücken der Taste „a“ wird

der Wiedergabemodus geschlossen.

01/09/2022 09:30:05

Mediengalerie 001/021

Warnung

Datei löschen?

Ja Nein

Mediengalerie 001/021

01/09/2022 09:30:0501/09/2022 09:30:05

Autorisierter

Distributor

VideoFlex HD

Für die Fronttaste können folgende

Funktionen eingestellt werden:

Bild / Video, Bildrotation,

Beleuchtung und Zoom.

Voreingestellt ist Bild / Video.

Die Bildschirmhelligkeit kann

dreistug eingestellt werden.

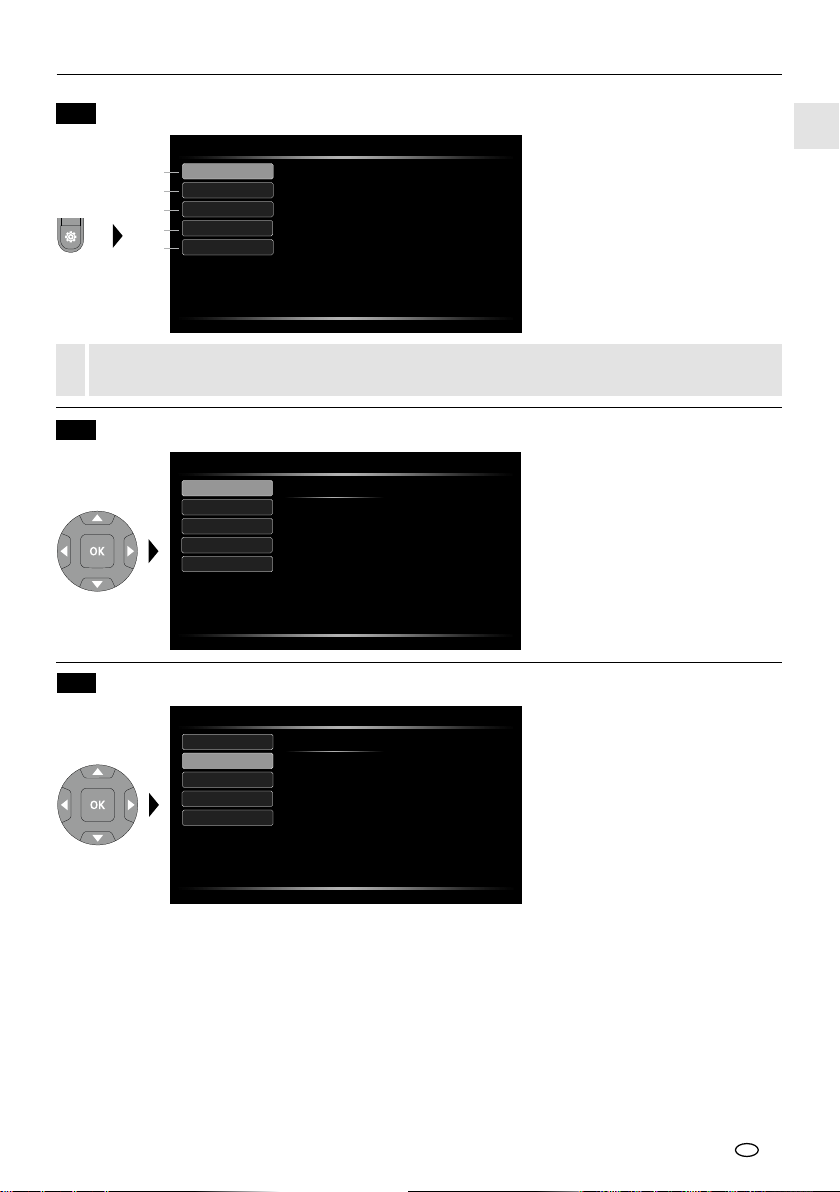

7.0 Einstellungsmodus

7.1 Einstellungsmodus: Bildschirm / Tasten

7.2 Einstellungsmodus: Datum / Zeit

Hier kann ausgewählt werden ob

ein Zeitstempel in den Aufnahmen

erscheinen soll.

Die Zeit und das Datum können mit

den Pfeiltasten eingestellt werden.

Um wieder in den Aufnahmemodus zu gelangen, die Taste ESC mehrfach drücken.

Bildschirm / Tasten

Datum / Zeit

Sprache

System Einstellungen

System Information

Menü

Einstellungen

Zeitstempel

Bildschirm / Tasten

Datum / Zeit

Sprache

System Einstellungen

System Information

Menü

Bildschirm Helligkeit

Fronttaste

Bildschirmhelligkeit

einstellen / Fronttaste

kongurieren

Datum / Zeit einstellen

Sprache ändern

(EN, DE, JP, FR, IT, PT, ES, NL)

System einstellen

Firm-/Hardware-Version

Bildschirm / Tasten

Datum / Zeit

Sprache

System Einstellungen

System Information

Menü

USB-Datenübertragung

Webcam-Funktion

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät

oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung

zwischen Computer und Kartenadapter bzw. Kartenleser nden Sie im Handbuch zu Ihrem Kartenleser.

Die Kamera kann über die USB-C-Schnittstelle als Webcam mit einem Computer verwendet werden.

7.5 Einstellungsmodus: System Information

Die Produktinformationen sind

in diesem Menü aufgeführt.

7.4 Einstellungsmodus: System Einstellungen

Alle Daten auf der SD-Karte werden

gelöscht. Dieser Vorgang kann nicht

widerrufen werden.

Es erfolgt keine weitere Abfrage zur

Bestätigung des Vorganges.

7.3 Einstellungsmodus: Sprache ändern (EN, DE, JP, FR, IT, PT, ES, NL)

Die benötigte Sprache kann in

diesem Menü eingestellt werden.

Bildschirm / Tasten

Datum / Zeit

Sprache

System Einstellungen

System Information

Menü

Software: V1.00

Hardware: V1.00

Bildschirm / Tasten

Datum / Zeit

Sprache

System Einstellungen

System Information

Menü

Aut. Abschaltung

Formatierung SD Karte

Standardeinstellungen

Firmware Update

Bildschirm / Tasten

Datum / Zeit

Sprache

System Einstellungen

System Information

Menü

Deutsch

English

日本語

Français

Italiano

Português

Español

Nederlands

Autorisierter

Distributor

VideoFlex HD

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz

von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung.

Lagern Sie das Gerät an einem sauberen, trockenen Ort.

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen

und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umwelt-

gerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter:

https://www.laserliner.com

Technische Daten Technische Änderungen vorbehalten. 22W35

Bildschirmtyp 5"TFT-Farbdisplay

Auflösung Display 1280 x 720 Pixel

Auflösung Bild / Video 1280 x 720 Pixel

Bildformat / Videoformat JPEG, MPEG-4

Speicher Micro-SD Speicherkarte bis 32 GB

Schutzart IP 54

Anschlüsse USB Typ C

Menüsprache DE, EN, ES, FR, IT, JA, NL, PT

Funktionen

Automatische Abschaltung, Bildrotation 180°, Bildspiegelung,

Bildaufnahme, Digitaler Zoom 1-2x, Echtzeituhr, USB-

Massenspeicher, Videoaufzeichnung

Netzbetrieb Ja

Stromversorgung Li-Ion Akkupack 7,4V / 2,6Ah / 19,24Wh

Netzteil 9V/DC / 2A

Betriebsdauer ca. 5 Std.

Ladezeit ca. 3 Std.

Arbeitsbedingungen 0°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend,

Arbeitshöhe max. 2000 m über NN (Normalnull)

Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend

Abmessungen (B x H x T) 310 x 210 x 140 mm (inkl. Halterung)

Gewicht 956 g (inkl. Akkupack)

Completely read through the operating instructions, the „Warranty and Additional Information“

booklet as well as the latest information under the internet link at the end of these instructions.

Follow the instructions they contain. These documents must be kept in a safe place and passed on

together with the device.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility regulations and limit values in

accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of people

with pacemakers – may apply. Electronic devices can potentially cause hazards or interference or be

subject to hazards or interference.

General safety instructions

– The device must only be used in accordance with its intended purpose and within the scope of

the specications.

– The measuring tools and accessories are not toys. Keep out of reach of children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail or the battery charge is weak.

– When using the device outdoors, make sure that the weather conditions are appropriate and/or that

suitable protection measures are taken.

– The LCD unit must not be immersed in water. The base unit must not come in contact with liquids.

– It is absolutely vital to ensure that the VideoFlex HD does not come into contact with chemicals,

voltage, moving or hot objects. This can damage the device and put its user at risk of serious injury.

– The VideoFlex HD must not be used for medical examinations / examining people.

– Please ensure compliance with the safety regulations set out by local and national authorities with

regard to the correct and proper use of the device.

– The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make

sure that conductive parts are at zero potential when carrying out measurements in the vicinity of

electrical systems. Safe isolation from the power supply and precautions to prevent systems being

switched on again must be ensured by implementing suitable measures.

– Make sure there are no conductive objects in the vicinity of the battery contacts. Short-circuiting

of these contacts can cause burn injuries or re.

– Do not open the rechargeable battery. This could cause short-circuits.

Intended use

This professional video inspection system VideoFlex HD combined with an exchangeable camera unit is

suitable for easy visual inspection of hard-to-reach places in pipes, cavities, shafts, masonry and motor

vehicles. Images and videos can be stored on the SDHC memory card for analysis and documentation.

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner DampFinder Compact Manual de usuario

LaserLiner

LaserLiner DistanceMaster Home Manual de usuario

LaserLiner

LaserLiner RollPilot S12 Manual de usuario

LaserLiner

LaserLiner PocketPlane-Laser 3G Manual de usuario

LaserLiner

LaserLiner HandyLaser Manual de usuario

LaserLiner

LaserLiner LaserCube Manual de usuario

LaserLiner

LaserLiner CoatingTest-Master Manual de usuario

LaserLiner

LaserLiner ClimaHome-Check Manual de usuario

LaserLiner

LaserLiner AutoControl-Master ACM Manual de usuario

LaserLiner

LaserLiner RollPilot Mini Manual de usuario

LaserLiner

LaserLiner MultiFinder Plus Manual de usuario

LaserLiner

LaserLiner SmartCross Manual de usuario

LaserLiner

LaserLiner ClimaData Box Manual de usuario

LaserLiner

LaserLiner ThermoVisualizer Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser ACL 3 P Manual de usuario

LaserLiner

LaserLiner ThermoMaster Plus Manual de usuario

LaserLiner

LaserLiner DistanceMaster Compact Plus Manual de usuario

LaserLiner

LaserLiner MetalliFinder Pro Manual de usuario

LaserLiner

LaserLiner MetricMaster Plus Manual de usuario

LaserLiner

LaserLiner Quadrum Manual de usuario

LaserLiner

LaserLiner MultiMeter-Pocket Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner PrecisionCross-Laser PCL 5P RXR Manual de usuario

LaserLiner

LaserLiner 4K5 RA 500 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
