LaserLiner RollPilot Mini Manual de usuario
RollPilot Mini
DE
02
GB
06
NL
10
DK
14
FR
18
ES
22
IT
26
PL
30
FI
34
PT
38
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
42
46
50
54
58
62
66
70
74
78
82
86
0 m ..... 9.999,9 m
02
1
2
3
5
6
7
4
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Funktion / Verwendung
Der mechanische Roll-Entfernungsmesser ist für den Einsatz auf Geraden und
in Kurven bestimmt. Das mechanische Messrad liefert genaue Messwerte bei
Entfernungsmessungen bis 9.999,9 m. Der bewegliche Zeiger gibt dabei die
genaue Start- und Endposition an. Durch den ausziehbaren Teleskopgriff ist
der Entfernungsmesser einfach zu transportieren.

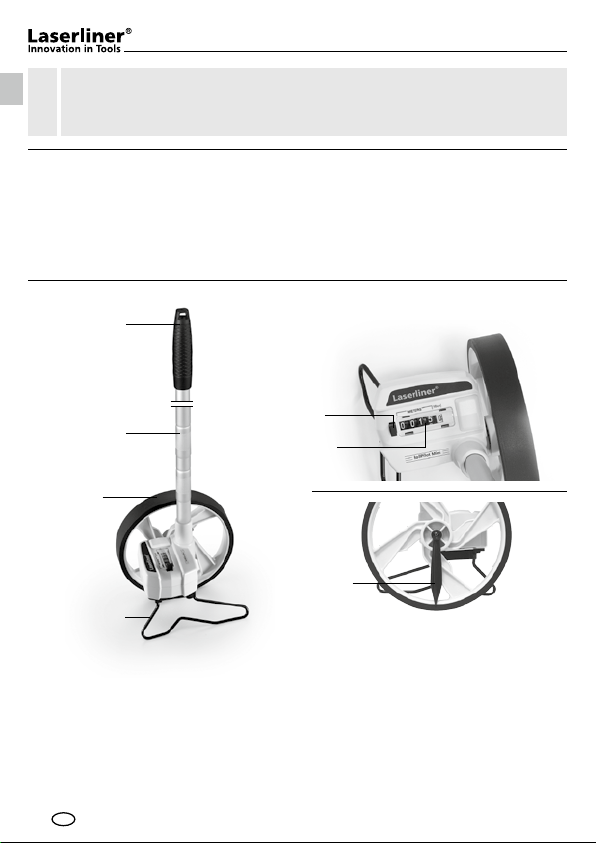

rutschfester Griff
ausziehbarer Teleskopgriff
Messrad mit 0,5m Umfang
mechanisches Zählwerk
Messwert löschen
Ständer (ausklappbar)
beweglicher Zeiger zur Angabe
der Start- und Endposition
1
2
3
4
5
6
7
RollPilot Mini
03
1
3
2
1.
2.
+ +
DE
Durch Drücken der Taste 5 wird
das mechanische Zählwerk auf
Null gesetzt.
1. Messrad mit der Rückseite des Rades
an die Wand stellen.
2. Das Messrad geradeaus bis zur
zweiten Wand bewegen.
3. Messwert ablesen und den Durch-
messer des Rades addieren.
Messwert löschen
Messung von Wand zu Wand
Der Teleskopgriff ist zweifach
stufenlos verstellbar.
Teleskopgriff ausziehen
R RMesswert
Um ein genaues Messergebnis zu erzielen, muss die Führungsstange
während der gesamten Messung im gleichen Winkel geführt werden.
Eine senkrechte Ausrichtung wird empfohlen.
!
04
5
4
+
DE
Technische Daten Technische Änderungen vorbehalten. 09.2014
Genauigkeit ± 0,1%
Reichweite 0 – 9.999,9 m
Umfang Messrad 500 mm
Durchmesser Messrad 159 mm
Radius Messrad 79,5 mm
Abmessungen (B x H x T) 124 x 1100 x 159 mm (ausgezogen) /
124 x 550 x 159 mm
Gewicht 550 g
1. Den Zeiger (7) an den ersten
markierten Punkt stellen.
2. Das Messrad geradeaus bis zum
zweiten markierten Punkt bewegen.
3. Messwert ablesen.
Messung von Punkt zu Punkt
Messwert
1. Messrad mit der Rückseite des Rades
an die Wand stellen.
2. Das Messrad geradeaus bis zum
markierten Punkt bewegen.
3. Messwert ablesen und den
Radius des Rades addieren.
Messung von Wand zu Punkt
R Messwert
RollPilot Mini
05
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Gerät ist recyclebar und enthält wieder-
verwendbare Wertstoffe.
Führen Sie es daher am Ende seiner Nutzungsdauer einer sachgerechten
Entsorgung zu und entsorgen Sie es in keinem Fall über den normalen
Hausmüll.
Die Entsorgung sollte über einen kommunalen oder zugelassenen Entsorgungs-
betrieb erfolgen, beachten Sie hierbei die aktuell geltenden Vorschriften.
Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw Gemeindeverwaltung
nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
06
1
2
3
5
6
7
4
GB
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. Safely keep these documents for future reference.
!
Function / application
The mechanical distance measuring wheel is designed for use on straight lines
and curves. The mechanical measuring wheel delivers accurate measured values
when measuring distances of up to 9,999.9 m. The moving pointer shows the
exact start and end positions. The telescopic handle makes the distance
measuring wheel easy to carry.
Non-slip handle
Telescopic handle
Measuring wheel with
0.5 m circumference
Mechanical counter
Delete measured value
Stand (fold-out)
Moving pointer for
start and end position
1
2
3
4
5
6
7
RollPilot Mini
07
1
3
2
1.
2.
+ +
GB
The mechanical counter is set to
zero by pressing button 5.
1. Position the device with the rear of
the measuring wheel against the
wall.
2. Move the measuring wheel straight
to the other wall.
3. Read off the measured value and
add the diameter of the wheel.
Delete measured value
To measure from wall to wall
The height of the telescopic handle
can be adjusted at two points.
Pull out telescopic handle
R RMeasurement
To achieve accurate measurement results, the guide bar must be held
at the same angle during the entire measurement. A vertical position
is recommended.
!
08
5
4
+
GB
Technical data Subject to technical alterations. 09.2014
Accuracy ± 0.1%
Range 0 – 9,999.9 m
Circumference of measuring wheel 500 mm
Measuring wheel diameter 159 mm
Measuring wheel radius 79.5 mm
Dimensions (W x H x D) 124 x 1100 x 159 mm (extended) /
124 x 550 x 159 mm
Weight 550 g
1. Position the pointer (7) on the rst
marked spot.
2. Move the measuring wheel straight
to the other marked spot.
3. Read off measured value.
To measure from spot to spot
Measurement
1. Position the device with the rear of
the measuring wheel against the
wall.
2. Move the measuring wheel straight
to the marked spot.
3. Read off the measured value and
add the radius of the wheel.
To measure from wall to spot
R Measurement
RollPilot Mini
09
GB
EU directives and disposal
This device complies with all necessary
standards for the free movement of
goods within the EU.
This device can be recycled and contains
reusable materials.
Therefore, appropriately dispose of the device at the end of its useful
life – do not dispose of in regular household waste.
Conforming to applicable regulations, have the device disposed of by
a municipal or approved waste disposal company.
If in doubt, enquire with your municipal administration about correct
and environmentally acceptable disposal facilities.
Further safety and supplementary notices at: www.laserliner.com/info
10
1
2
3
5
6
7
4
NL
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg de daarin
beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Functie / toepassing
De mechanische rol-afstandsmeter is bedoeld voor de toepassing op rechte
stukken en in bochten. Het mechanische meetwiel levert exacte meetwaarden
bij afstandsmetingen tot 9.999,9 m. De beweeglijke wijzer geeft daarbij
de exacte start- en eindpositie aan. Dankzij de telescopische greep kan de
afstandsmeter eenvoudig worden getransporteerd.
Slipvaste handgreep
Telescopische greep
Meetwiel met 0,5 m omtrek
Mechanische teller
Meetwaarde wissen
Standaard (uitklapbaar)
Beweeglijke wijzer voor
de indicatie van de starten
de eindpositie
1
2
3
4
5
6
7
