LaserLiner CoatingTest-Master Manual de usuario

CoatingTest-Master

Funktion / Verwendung

Das Schichtdickenmessgerät dient zur zerstörungsfreien Messung von Be-

schichtungsstärken auf metallischen Bauteilen nach dem magnetischen In-

duktions- bzw. Wirbelstromprinzip. Hauptanwendungen: Qualitätskontrollen

in Lackierbetrieben und in der Automobilindustrie, Kontrollen von Werkstoff-

beschichtungen zum Korrosionsschutz bei metallischen Bauteilen. Integrierter

Messspeicher und Statistikauswertungen zur Messwertanalyse.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

HMMDQG@KACDQ2ODYHÖJ@SHNMDMDHM

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagne-

tische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an

Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu

AD@BGSDM#HD,¼FKHBGJDHSDHMDQFDE«GQKHBGDM!DDHM×TRRTMFNCDQ2S¼QTMFUNM

und durch elektronische Geräte ist gegeben.

CoatingTest-Master

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

DKDJSQNL@FMDSHRBGDM6DBGRDKEDKCDQMJ@MMCHD,DRRFDM@THFJDHSADDHM×TRRS

werden.

aNFe-Anzeige:

nicht ferromagnetische Metalle

Fe-Anzeige: ferromagnetische Metalle

bMesswert / Einheit

cStatistische Anzeige:

AVG, MAX, MIN, SDEV

dStatistische Anzahl gemessener Werte

eArbeitsmodus:

Direkt (DIR), Gruppe (GRO)

fMessprinzip: N (Wirbelstromprinzip);

F (magnetisches Induktionsprinzip)

gBatterieladung gering

hUSB-Verbindung aktiv

1Menümodus: Abbrechen (ESC), zurück

Messmodus: LCD-Beleuchtung Ein/Aus

2Navigationstaste runter/rechts

3Nullkalibrierung

4Messkopf / Sensor

5Ein/Aus

6Navigationstaste rauf/links

7Menü; Auswahl, Bestätigen

8USB-Schnittstelle

2 x AAA, 1,5 V

1 sec

Batteriefach öffnen

und Batterie gemäß den

Installationssymbolen

einlegen. Dabei auf

korrekte Polarität achten.

ON/OFF

Menüsteuerung

Einlegen der Batterien

Die Funktionen und Einstellungen im Mess-

gerät sind über das Menü zu steuern. Durch

Drücken der Taste „Menü“ (7) wird das

Menü aufgerufen. Die gleiche Taste „Select“

dient ebenfalls zum Auswählen / Bestätigen

der einzelnen Menüpunkte. Zum Navigieren

innerhalb des Menüs sind die Tasten „“

und „“ zu verwenden. Mit der Taste „Esc“

(1) wird die Menüansicht verlassen bzw. die

Anzeige springt in das vorangegange Unter-

menü zurück.

Gemäß dieser Bedienlogik können die nach-

folgenden Einstellungen und Menüpunkte

ausgewählt werden.

Es wird empfohlen, sich zu Beginn mit der

Bedienung des Messgerätes vertraut zu

machen.

CoatingTest-Master

Measure

mode

Messmodus

Einzelmodus: jede einzelne Messung wird

durch ein akustisches Signal bestätigt

und zwischengespeichert.

Dauermodus: kontinuierliche Messung

und Speicherung

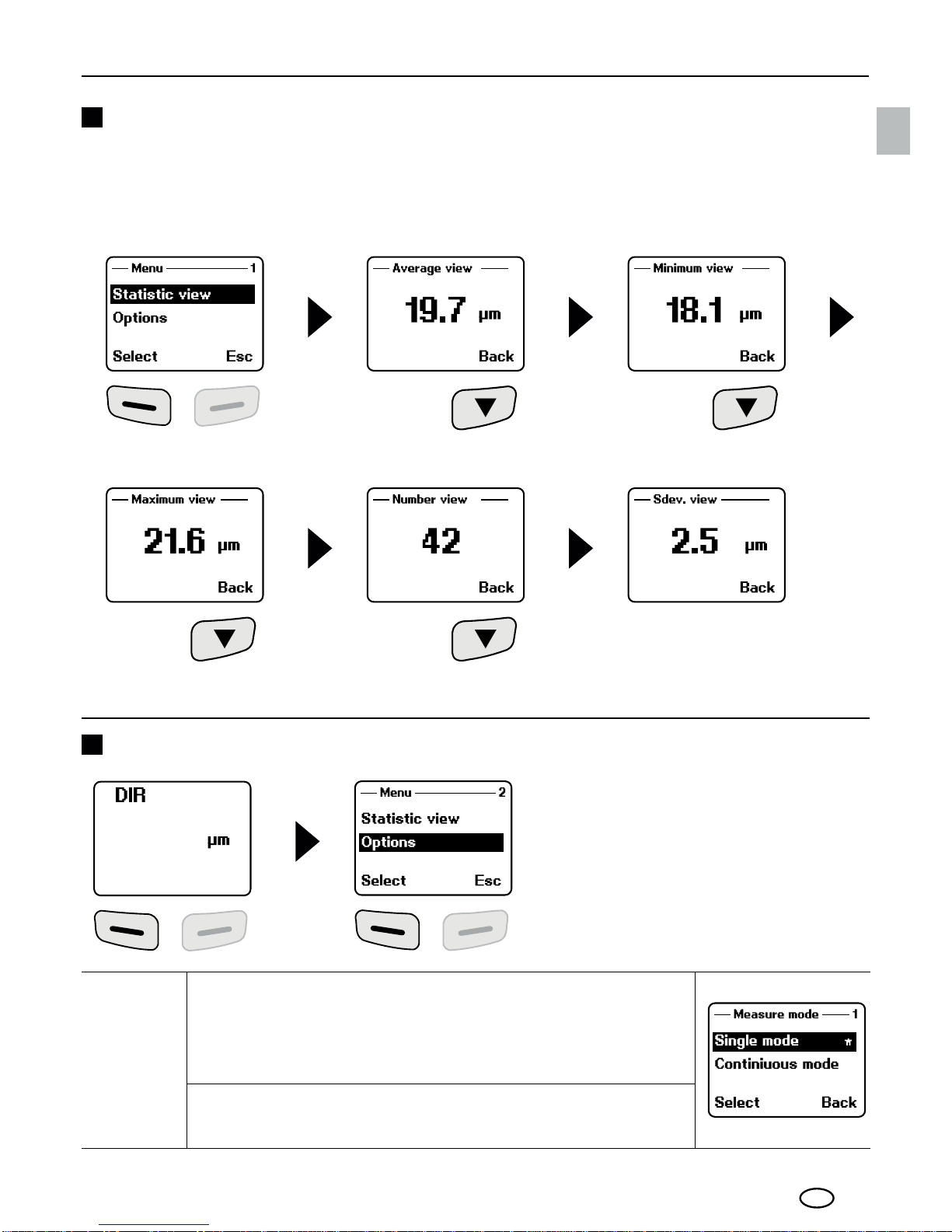

Menüpunkt 1: Statistic view

Nähere Angaben zu „Mittelwert“ und „Standardabweichung“ siehe Kapitel 14.

Menüpunkt 2: Options

Statistische Auswertung und Anzeige der Messwerte innerhalb des

ausgewählten Arbeitsmodus (Direktmodus oder Gruppenmodus 1-4)

Mittelwert

Maximumwert Anzahl der Messungen Standardabweichung

Minimumwert

Working

mode

Arbeitsmodus

Direkt: für schnelle Messungen. 80 Messungen

können gespeichert werden, die allerdings ge-

löscht werden, sobald das Gerät ausgeschaltet

oder in den Gruppenmodus gewechselt wird.

&QTOODEÂQRODYHÖRBGD,DRRQDHGDM

Je Gruppe (Speicherplatz) kann 80 Messungen

speichern. Individuelle Einstellung der

Kalibrierungs- und Grenzwerte je Gruppe.

Used

probe

Auswahl Messprinzip

Auto: automatische Sensoreinstellung

Fe: magnetisches Induktionsprinzip

No Fe: Wirbelstromprinzip

Unit

setting Einheiten

ĉLLHKRLL

Back-

light Displaybeleuchtung

Ein/Aus

LCD

Statistic

Statistische Anzeige (Anzeige Messmodus)

Mittelwert

Maximum

Minimum

Standardabweichung

Auto

power

off

Automatische Abschaltung

Aktivieren:

Abschaltung nach 2 Minuten Inaktivität

Deaktivieren

CoatingTest-Master

Limit

setting

Grenzwerteinstellung

Einstellung für die Über- bzw. Unterschreitung

von Messwerten. Messwerte die außerhalb der

Grenzwerte liegen, werden mit einem Symbol

im Display (L = low / H = high) angezeigt. Diese

Einstellung kann für beide Arbeitsmodi (Direkt-,

Gruppenmodus) vor, während oder nach einer

Messreihe eingestellt werden.

Obererer Grenzwert (High limit):

„H“ bei Überschreitung

Unterer Grenzwert (Low limit):

„L“ bei Unterschreitung

Delete

limit

Grenzwerte löschen

Mit dieser Einstellung werden die zuvor gesetz-

ten Grenzwerte gelöscht bzw. auf Werkseinstel-

lung zurückgesetzt. (high: 1250 μm, low: 0 μm)

Die anschließende Sicherheitsabfrage ist mit „Ja“

(Yes) oder „Nein“ (No) zu beantworten.

Menüpunkt 3: Limit

7Menüpunkt 4: Delete

Current

data

Aktuelle Daten

Mit dieser Option wird der letzte gemessene

Wert zur Korrektur von Fehlmessungen gelöscht.

Die Statistik wird aktualisiert.

All data

Alle Daten löschen

Mit dieser Option lassen sich alle Daten und

Statistiken in dem jeweiligen Arbeitsmodus

(Direktmodus oder Gruppenmodus 1-4) löschen.

Group

data

Gruppendaten löschen

Diese Option löscht zusätzlich zur Funktion „Alle

Daten löschen“ die gesetzten Grenzwerte und

die Ein- und Zweipunktkalibrierwerte.

Die anschließende Sicherheitsabfrage ist mit „Ja“

(Yes) oder „Nein“ (No) zu beantworten.

Speicherplatz belegt im Direktmodus: weitere Messungen sind möglich.

Die als erstes aufgenommenen Daten werden überschrieben und die

Statistik entsprechend aktualisiert.

Speicherplatz belegt im Gruppenmodus: weitere Messungen sind

möglich. Im Display erscheint „Full“ (Voll). Es werden keine Messdaten

überschrieben und die Statistik wird nicht aktualisiert.

CoatingTest-Master

Measure

view

Messwertanzeige

Alle Messwerte des jeweiligen Modus

(Direkt- oder Gruppenmodus) können

hier einzeln abgerufen werden.

Calibra-

tion

Kalibrierung

Mit dieser Funktion ist der Kalibriermodus zu

aktivieren.

Kalibriermodus aktivieren (enable)

Kalibriermodus deaktivieren (disable)

Nullpunktkalibrierung NFe löschen

Nullpunktkalibrierung Fe löschen

Menüpunkt 5: Measure view

Menüpunkt 6: Calibration

Hinweise zur Messung

• Beim Einschalten des Gerätes sollte der Mindestabstand zu Metall nicht

unter 10 cm liegen.

• Für möglichst präzise Messungen wird empfohlen vor jeder Messung die

Kalibrierung des Gerätes mit dem zu messenden, unbeschichteten Original-

L@SDQH@KCDR/QÂ×HMFR@AYTFKDHBGDM%@KKRM¼SHFLHSCDQ-TKKOTMJSJ@KHAQHD-

rung, Einpunktkalibrierung oder Zweipunktkalibrierung korrigieren.

• Ist das unbeschichtete Originalmaterial nicht vorhanden, ist ein möglichst

ähnliches Material oder die beigelegten Referenzmaterialien zu verwenden.

• Für ferromagnetische bzw. nicht ferromagnetische Metalle besitzt das Mess-

gerät eine Grundkalibrierung. Verschiedene, metallische Verbindungen/

+DFHDQTMFDMRNVHD,DRRTMFDMLHSGNGDQ/Q«YHRHNMHMMDQG@KACDÖMHDQSDQ

Bereiche können eine Kalibrierung des Messgerätes erforderlich machen.

• Die absolute Messgenauigkeit hängt wesentlich von der Justage auf die

Referenzfolien ab, diese sollten sauber und unbeschädigt sein.

• Bei den Messgenauigkeiten sind die folgenden Toleranzen zu berücksich-

SHFDM&DQ«S1DEDQDMYENKHD.QFHM@KL@SDQH@K+DFHDQTMFDM.ADQ×«BGDM

Rauhigkeiten/-Biegeradius, Verschmutzung, Handhabung (tangentiales,

vibrationsfreies Aufsetzen)

• Die Kalibrierungen erfolgen für Fe und NFe jeweils gesondert. Nach

Ausschalten des Gerätes bleiben die Kalibrierungen erhalten.

• Durch Mittelwertbildung und Statistik kann die Genauigkeit der Kalibrierung

erhöht werden, dazu die Nullpunktkalibrierung, Einpunktkalibrierung und

Zweipunktkalibrierung mindestens drei- bis fünfmal wiederholen.

• Bei Fehlern im Ablauf der Kalibrierungen, ist die Einzelkalibrierung vor dem

Wiederholen zu löschen (siehe Kapitel 7, Current data).

• Sollten unerklärbare Abweichungen auftreten, ist der Speicher komplett zu

löschen (siehe Kapitel 7, Group data).

• Die Durchführung von mehreren, statistischen Messungen erhöht die Mess-

sicherheit, weiterhin kann eine Statisik an mehreren, verteilten Punkten die

mittlere Schichtdicke ermitteln.

l2S¼QEDKCDQJ¼MMDMCHD,DRRTMFADDHM×TRRDM

• Das Gerät bei der Messung möglichst gerade, tangential und ruhig halten.

l BGSDM2HD@TEDHMDR@TADQD.ADQ×«BGDCDR,@SDQH@KRCDR2DMRNQRTMCCDQ

Referenzfolien. Durch beispielsweise Staub können stärke Ungenauigkeiten

auftreten.
