LaserLiner MultiMeter-Pocket Manual de usuario

MultiMeter-Pocket

CAT III

1000V

MultiMeter-Pocket

A B DC

MODE HOLD

HOLD

HGFED

red black

MODE HOLD MODE HOLD

Indicazioni di sicurezza

• Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi

previsti e nei limiti delle specificazioni.

• Gli apparecchi di misurazione e gli accessori non sono giocattoli.

Conservare lontano dalla portata di bambini.

• Manomissioni o modifiche dell‘apparecchio non sono ammesse

e fanno decadere l‘omologazione e la specifica di sicurezza.

• Non sottoporre l‘apparecchio a carichi meccanici, elevate

temperature o forti vibrazioni.

• Fare particolare attenzione quando si lavora in presenza di tensioni

superiori a 24 V/AC rms o 60 V/DC, perché il rischio di scosse elett-

riche letali sussiste anche al solo contatto con i conduttori elettrici.

• Se sull‘apparecchio dovessero essere presenti umidità o altri residui

conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni

superiori a > 25 V/AC rms o 60 V/DC aumenta il rischio di scosse

elettriche letali dovute all‘umidità.

• Pulire e asciugare l‘apparecchio prima di utilizzarlo.

Funzione/uso

Multimetro per la misurazione nell‘ambito della categoria di

RNUQ@SDMRHNMDBK@RRD(((ÖMN@L@W5"NMPTDRSN@OO@QDBBGHN

di misurazione si possono effettuare misurazioni di tensioni continue

e alternate, misurazioni di correnti continue e alternate, effettuare

K@OQNU@CHBNMSHMTHS§DHKSDRSCDKCHNCN@KKhHMSDQMNCHB@LOHRODBHÖBH

Inoltre, l‘apparecchio di misurazione è dotato di un rilevatore di

tensione senza contatto, nonché con una torcia a LED integrata.

Simboli

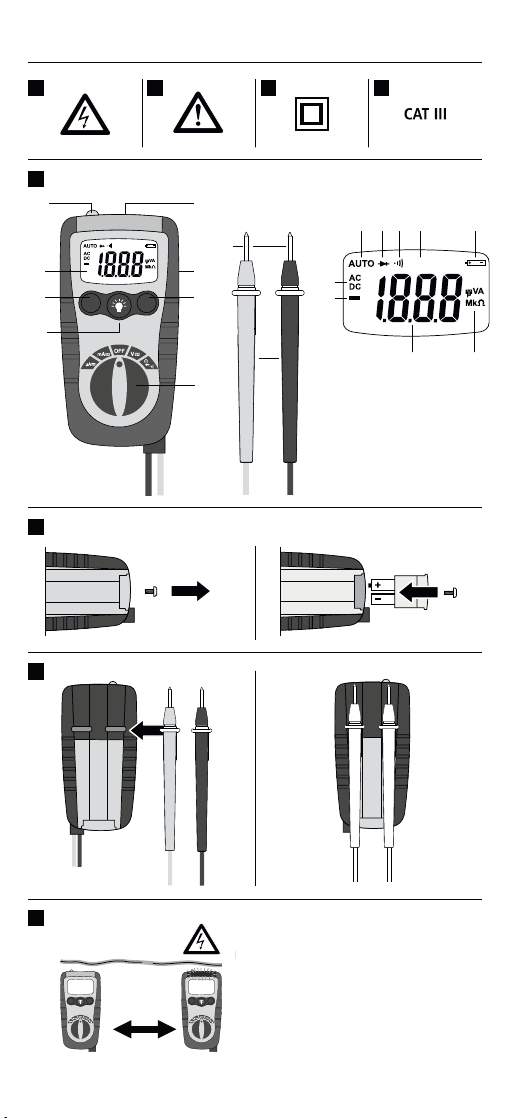

Figura A:

Simbolo di pericolo per tensioni elettriche: strutture non pro-

SDSSDDRNSSNSDMRHNMD@KKhHMSDQMNCDKKhDCHÖBHNONSQDAADQNQ@OOQDRDMS@QD

un serio pericolo per le persone (rischio di una scosse elettriche).

Figura B: Avviso di luogo pericoloso

Figura C: Classe di protezione II: l‘apparecchio è dotato di un

isolamento doppio e rafforzato.

Figura D: Categoria di sovratensione III: mezzi di esercizio in

installazioni fisse e nei casi in cui sono richiesti requisiti particolari di

affidabilità e disponibilità degli stessi, p.e. interruttori in installazioni

fisse e apparecchi per impiego industriale con attacco continuo

all‘installazione fissa.

Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato

“Ulteriori informazioni e indicazioni garanzia”, nonché le

informazioni e le indicazioni più recenti raggiungibili con il link

riportato al termine di queste istruzioni. Questo documento

deve essere conservato e fornito insieme all‘apparecchio in

caso questo venga inoltrato a terzi.

MultiMeter-Pocket

• In caso di impiego in esterni, assicurarsi che l‘apparecchio venga

utilizzato solo con le corrette condizioni atmosferiche e osservando

le relative misure di protezione.

• Nella categoria di sovratensione III (CAT III – 1000 V) non deve

essere superata la tensione di 1000 V tra apparecchio di verifica

e massa.

• Prima di qualsiasi misurazione assicurarsi che l‘area da controllare

(p.e. la linea), l‘apparecchio e gli accessori utilizzati (p.e. linea di

collegamento) siano in perfetto stato. Controllare l‘apparecchio

su sorgenti di tensione conosciute (p.e. prese da 230 V per il

controllo della corrente alternata o la batteria della macchina per

K@UDQHÖB@CDKK@BNQQDMSDBNMSHMT@

• Non utilizzare più l‘apparecchio in caso di guasto di una o più

funzioni oppure se le batterie sono quasi scariche.

• Prima di aprire il coperchio per rimuovere la batteria/le batterie

o il fusibile/i fusibili, scollegare l‘apparecchio da qualsiasi fonte

di corrente e circuito di misura.

• Attenersi alle misure di sicurezza stabilite dagli enti locali ovvero

nazionali relative al corretto utilizzo dell‘apparecchio ed eventuali

dispositivi di sicurezza prescritti (per es. guanti da elettricista).

• Afferrare le punte di misura solo dai manici. I contatti di misura

non devono essere toccati durante la misurazione.

• Fare attenzione a scegliere sempre il collegamento giusto e

la posizione corretta dell‘interruttore girevole con il campo

di misurazione giusto per le rispettive misurazioni da eseguire.

• Nelle vicinanze di impianti elettrici eseguire interventi non da soli

e soltanto attenendosi alle istruzioni di un elettricista specializzato.

l/QHL@CHLHRTQ@QDNUDQHÖB@QDCHNCHK@QDRHRSDMY@NK@B@QHB@CHA@SSDQHD

disattivare la tensione del circuito elettrico.

• Assicurarsi che tutti i condensatori per l‘alta tensione siano scarichi.

• Quando si effettua il collegamento alla tensione, collegare sempre

prima la linea di misura nera, poi quella rossa. Quando si disconnette

procedere nell‘ordine inverso.

Ulteriori note per l‘impiego

Osservare le norme di sicurezza per gli interventi su impianti

elettrici, tra cui: 1. Isolamento, 2. Protezione da riattivazione,

5DQHÖB@CDKKh@RRDMY@CHSDMRHNMDRTCTDONKH,DRR@HM

sicurezza e in cortocircuito, 5. messa in sicurezza e copertura

di elementi sotto tensione vicini.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della

BNLO@SHAHKHS§DKDSSQNL@FMDSHB@HMBNMENQLHS§@KK@CHQDSSHU@$,5

$4

• Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo

di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici

CHO@BDL@JDQ/QDRDMY@CHTMHM×TRRNODQHBNKNRNNCHTMCHRSTQAN

degli e da parte degli apparecchi elettronici.

Indicazioni di sicurezza

Lavorare in presenza di interferenze elettromagnetica

• Questo apparecchio di misura rispetta le disposizioni e i valori limite

per la sicurezza e la compatibilità elettromagnetica ai sensi della

#HQDSSHU@RTKK@A@RR@SDMRHNMD4$DODQK@BNLO@SHAHKHS§

DKDSSQNL@FMDSHB@@HRDMRHCDKK@#HQDSSHU@"$,4$

• Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo

di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici

CHO@BDL@JDQ/QDRDMY@CHTMHM×TRRNODQHBNKNRNNCHTMCHRSTQAN

degli e da parte degli apparecchi elettronici.

Aprire il vano batterie e introdurre le batterie come indicato dai

simboli di installazione, facendo attenzione alla corretta polarità.

Descrizione dello strumento (vedi figura E)

Fissaggio delle punte (vedi figura G)

Quando non vengono usate e durante il trasporto, le punte devono

sempre essere posizionate sul lato posteriore per evitare lesioni

causate dalle punte.

1Pomello di regolazione della

funzione di misurazione

2Torcia ON/OFF

3Commutazione della

funzione di misurazione

4Display LC

5Sensore (rilevatore di

tensione senza contatto

6Visualizzazione (rilevatore

di tensione senza contatto

7Supporto per punte

8,@MSDMDQDHKU@KNQD

misurato attuale

9Contatti di misurazione:

rosso „+“, nero „-“

10 Punte

AVisualizzazione valori misurati

(3 1/2 caratteri, 1999 cifre)

BValori misurati negativi

CGrandezze di corrente

continua (DC) o alternata (AC)

DSelezione automatica di campo

ETest diodi

FProva di continuità

G,@MSDMHLDMSNCDKKhTKSHLN

valore misurato

HCarica batteria bassa

I4MHS§CHLHRTQ@L55 L 

.GLJ.GL,.GL

Visualizzazione display:

.++HMD@@ODQS@NEDQ×NV

circuito di misurazione non

chiuso ovvero campo di

misura superato

Inserimento delle batterie (vedi figura F)

Funzione AUTO-OFF

L‘apparecchio di misurazione si spegne automaticamente dopo

15 minuti di inattività, per risparmiare la batteria.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito

ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi.

Rimuovere la/le batteria/e prima di un immagazzinamento prolungato.

Immagazzinare l‘apparecchio in un luogo pulito e asciutto.

MultiMeter-Pocket

Misurazione della tensione DC/AC

Per la misurazione della tensione ruotare

il pomello in posizione „V“ e, premendo

HKS@RSN`,NCDjHLONRS@QDHKSHONCH

tensione (AC, DC).

(MÖMDBNKKDF@QDHBNMS@SSHCHLHRTQ@YHNMD

con l‘oggetto di misurazione. Il valore

misurato determinato nonché la polarità

vengono visualizzati sul display.

rossonero

Misurazione della resistenza

Per la misurazione di resistenze, i punti di misura devono

essere privi di sporcizia, olio, liquido per saldature o simili

impurità, perché altrimenti si potrebbero ottenere risultati

di misurazione sfalsati.

Per misurare la resistenza ruotare il

ONLDKKNHMONRHYHNMD`ąj(MÖMDBNKKDF@QD

i contatti di misurazione con l‘oggetto

di misurazione. Il valore misurato deter-

minato viene visualizzato sul display. Se

sul display non viene visualizzato il valore

LHRTQ@SNADMR³`.+jBHN¯RHFMHÖB@BGDHK

campo di misura è stato superato oppure

che il circuito di misurazione non è chiuso

ovvero è interrotto. Le resistenze possono

essere misurate solo separatamente, per

ciò gli elementi costruttivi devono eventual-

mente essere rimossi dal resto del circuito.

rosso

nero

Prova di continuità

Test del diodo

Misurazione della corrente DC/AC

direzione di chiusura direzione di flusso

Per effettuare il test del diodo ruotare il

ONLDKKNHMONRHYHNMD`5ąjDOQDLDMCN

TM@UNKS@HKS@RSN`,NCDjHLONRS@QDHK

ETMYHNMD`3DRSCDKCHNCNj(MÖMDBNKKDF@QD

i contatti di misurazione con l‘oggetto

di misurazione. Il valore misurato deter-

minato viene visualizzato sul display. Se

sul display non viene visualizzato il valore

LHRTQ@SNADMR³`.+jBHN¯RHFMHÖB@BGD

il diodo viene misurato in direzione di

chiusura oppure che il diodo è difettoso.

direzione di flusso

rosso nero

Per effettuare la prova di continuità ruotare

HKONLDKKNHMONRHYHNMD`5ąjDOQDLDMCN

CTDUNKSDHKS@RSN`,NCDjHLONRS@QDHKETM

YHNMD`/QNU@CHBNMSHMTHS§j(MÖMDBNKKDF@QD

i contatti di misurazione con l‘oggetto di

misurazione. Come continuità viene

riconosciuto un valore misurato di < 150

Ohm, confermato da un segnale acustico.

Se sul display non viene visualizzato il valore

LHRTQ@SNADMR³`.+jBHN¯RHFMHÖB@BGDHK

campo di misura è stato superato oppure

che il circuito di misurazione non è chiuso

ovvero è interrotto.

rossonero

Per la misurazione della

corrente da 0 a 200 mA

ruotare il pomello in

posizione „mA“ e, pre-

LDMCNHKS@RSN`,NCDj

impostare il tipo di tensione

(AC, DC). Per la misurazione

della corrente da 0 a 2000

 QTNS@QDHKONLDKKNHM

ONRHYHNMD` jDOQDLDMCN

HKS@RSN`,NCDjHLONRS@QD

il tipo di tensione (AC, DC).

MultiMeter-Pocket

Spegnere il circuito prima di collegare l‘apparecchio di misurazione.

(MÖMDBNKKDF@QDHBNMS@SSHCHLHRTQ@YHNMDBNMKhNFFDSSNCHLHRTQ@YHNMD

Il valore misurato determinato nonché la polarità vengono visualiz-

zati sul display. Spegnere nuovamente il circuito prima di scollegare

l‘apparecchio di misurazione.

-DKB@LON L MNMRHONRRNMNLHRTQ@QDBNQQDMSHRTODQHNQH

a 200 mA! In tal caso la sicura spegne automaticamente

l‘apparecchio.

Il rilevamento di tensioni senza contatto non sostituisce la

SQ@CHYHNM@KDUDQHÖB@CDKK@SDMRHNMD+h@OO@QDBBGHNQHBNMNRBDTM

campo elettrico e reagisce anche in presenza di cariche statiche.

+@OQNU@CHE@RDTMHONK@QDMNM¯@C@SS@@UDQHÖB@QDKh@RRDMY@

di tensione. Per tale scopo è necessaria la prova di fase bipolare.

Localizzazione di tensioni, senza contatto (avviso AC)

Figura H: Il rilevatore di tensione senza contatto integrato

nell‘apparecchio di misurazione localizza tensioni alternate di 100-

600 V Anche ad apparecchio spento si possono localizzare linee sotto

tensione o interruzioni di cavi. Far scorrere il sensore di tensione lungo

l‘oggetto di misurazione (5-10 mm). Quando viene localizzata una

tensione, il LED si illumina.

Funzione torcia

Per accendere la torcia, tenere premuto il rispettivo tasto. La luce si

spegne non appena si smette di fare pressione sul tasto.

Sicura automatica

L‘apparecchio di misurazione è dotato di una sicura elettronica per il

ripristino automatico, che in normali condizioni di lavoro può rilevare

errori nei circuiti errati. Se la sicura elettronica si attiva, togliere la

tensione dal circuito e spegnere l‘apparecchio di misurazione.

Eliminare l‘errore del circuito. Dopo aver riacceso l‘apparecchio

si può lavorare normalmente.

11 Calibrazione

L‘apparecchio di misurazione deve essere calibrato e controllato

regolarmente, affinché sia sempre assicurata la precisione dei risultati

di misura. Consigliamo intervalli di calibrazione annuali.

Localizzazione di tensioni, prova di fase unipolare

Collegare la punta rossa con il conduttore di fase ovvero neutro. Il

LED rosso si illumina soltanto in presenza di conduttori di fase sotto

tensione. Questa funzione può essere usata anche in stato spento.

Durante il rilevamento del conduttore esterno con prova di fase

unipolare, la funzione di visualizzazione può essere compromessa

da determinate circostanze (per esempio da dispositivi isolanti di

protezione personale o da siti isolati).

Con riserva di modifiche tecniche. 18W39

Norme UE e smaltimento

L‘apparecchio soddisfa tutte le norme necessarie per

K@KHADQ@BHQBNK@YHNMDCHLDQBH@KKhHMSDQMNCDKKh4$

Questo prodotto è un apparecchio elettrico e deve

pertanto essere raccolto e smaltito separatamente

in conformità con la direttiva europea sulle

apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=ADX

Dati tecnici

Funzione Campo Precisione

Tensione DC

200 mV ± (0,5% valore misurato + 3 cifre)

2.000 V, 20.00 V,

200.0 V, 600 V ± (1,2% valore misurato + 3 cifre)

Tensione AC

'Y

2.000 V, 20.00 V ± (1,0% valore misurato + 8 cifre)

200.0 V, 600 V ± (2,3% valore misurato + 10 cifre)

Corrente DC   ± (2,0% valore misurato + 8 cifre)

20.00 mA, 200.0 mA

Corrente AC   ± (2,5% valore misurato + 10 cifre)

20.00 mA, 200.0 mA

Resistenza

ą ± (0,8% valore misurato + 5 cifre)

JąJą

Ją ± (1,2% valore misurato + 5 cifre)

,ą ± (5,0% valore misurato + 5 cifre)

,ą ± (10,0% valore misurato + 5 cifre)

Tensione d‘ingresso max. 600 V AC/DC

Test del diodo Corrente di prova 1 mA max.,

voltaggio circuito aperto tipicamente 1,5V

Prova di continuità 2DFM@KDTCHAHKDRDK@QDRHRSDMY@¯ą

Resistenza d‘ingresso ,ą5#"5 "

Polarità Segno per polarità negativa

Display LC ÖMN@KB@Q@SSDQH

Sicura "@LONL   5

Sovratensione Classe III - 1000V

Grado di inquinamento 2

Tipo di protezione (/

Condizioni di lavoro ""TLHCHS§CDKKh@QH@L@WQ'

non condensante, altezza di lavoro max. 2000 m

Condizioni di stoccaggio ""TLHCHS§CDKKh@QH@L@WQ'

Tensione di alimentazione W5 -$#  ($"+1

Dimensioni WWLL

Peso F

Norme di prova EN 61326, EN 61010-1, EN 61010-2-031
