Lesen Sie die Bedienungsanleitung, das
beiliegende Heft „Garantie- und Zusatz-
hinweise“ sowie die aktuellen Informa-
tionen und Hinweise im Internet-Link
am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthalte-
nen Anweisungen. Diese Unterlage ist
aufzubewahren und bei Weitergabe
der Lasereinrichtung mitzugeben.
!
Universal-Laserwasserwaage
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN60825-1:2014
– Achtung: Nicht in den direkten oder
reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft,
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß
dem Verwendungszweck innerhalb der
Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein
Kinderspielzeug. Vor Kindern unzugänglich
aufbewahren.
– Umbauten oder Veränderungen am Gerät sind
nicht gestattet, dabei erlischt die Zulassung
und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen
Belastung, enormen Temperaturen, Feuchtigkeit
oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden,
wenn eine oder mehrere Funktionen ausfallen
oder die Batterieladung schwach ist.
– Ideal zum Verlegen von Fliesen durch spezielle
Feder-Klemmhalterung
– Horizontal- und Vertikallibelle mit 0,5 mm / m
Genauigkeit
– ON/OFF Schalter mit LED-Laserindikator
– 3 extrastarke Haftmagnete ermöglichen
das Anbringen auf magnetischen Flächen
– Schlagfestes, glasfaserverstärktes Kunststoff-
gehäuse mit gummierten Grifeisten
– Einsatzbereich: 50 m
DE
HandyLaser
03
– Das Messgerät hält die Vorschriften und Grenz-
werte für die elektromagnetische Verträglichkeit
gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Kranken-
häusern, in Flugzeugen, an Tankstellen, oder in
der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefähr-
lichen Beeinussung oder Störung von und
durch elektronische Geräte ist gegeben.
sind die Augen bewusst zu schließen und der
Kopf sofort aus dem Strahl zu bewegen.
– Verwenden Sie den Laser nicht auf Augenhöhe
(1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende
Flächen sind während des Betriebes von
Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strah-
lengang möglichst durch Absperrungen und
Stellwände begrenzen und den Laserbereich
durch Warnbeschilderung kennzeichnen.

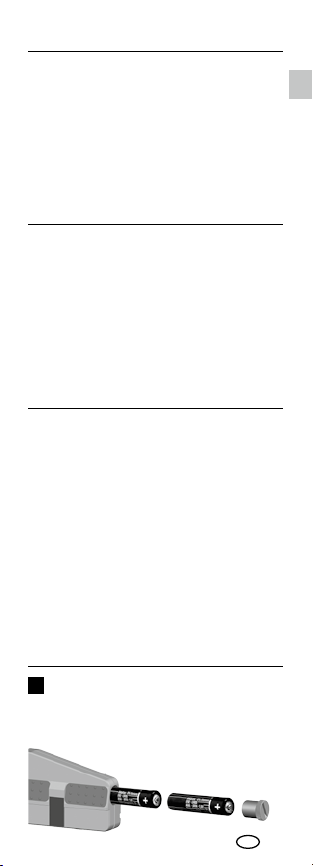

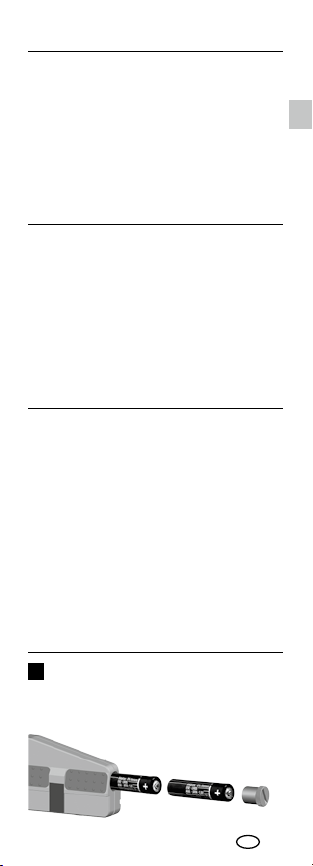

1Batterien einlegen
Das Batteriefach öffnen und Batterien gemäß
den Installationssymbolen einlegen. Dabei auf
korrekte Polarität achten.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen
auf Personen mit aktiven Körperhilfsmitteln
(z.B. Herzschrittmacher) und an elektromechanischen
Geräten (z.B. Magnetkarten, mechanischen Uhren,
Feinmechanik, Festplatten) verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder
auf Personen sind die jeweiligen nationalen
Bestimmungen und Vorschriften zu berücksich-
tigen, wie beispielsweise in der Bundesrepublik
Deutschland die berufsgenossenschaftliche Vor-
schrift BGV B11 §14 „Elektromagnetische Felder“.
Um eine störende Beeinflussung zu vermeiden,
halten Sie die Magnete stets in einem Abstand
von mindestens 30 cm von den jeweils gefähr-
deten Implantaten und Geräten entfernt.
DE
04

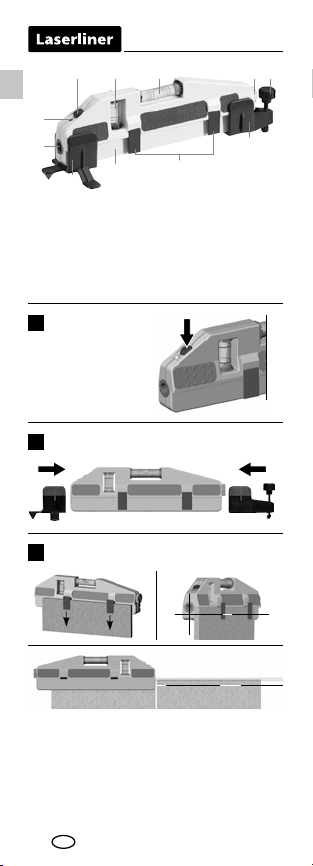

4Verlegen von Wandiesen
Zum Verlegen von Wandiesen wird das Gerät
mittels der Feder-Klemmhalterung, die sich durch
die rückseitigen Stifte herausschieben lässt, auf
die erste Fliese gesteckt. Der Laserstrahl, der
parallel zur Horizontallibelle liegt, führt entlang
der Fliesenkante. So lässt sich die Fliese mit der
Libelle genau ausrichten.
2ON/OFF
3Justierfüße aufstecken
2 3 4 51
6
6
7
9
10
8
1
AN- / AUS-Schalter
2
Vertikallibelle
3
Horizontallibelle
4
Batteriefach
5
Justierfuß-
verstellung
6
Justierfuß
7
Feder-
Klemmhalterung
8
Magnete (Unterseite)
9
Laseraustritt
10
LED-Laserindikator
DE
HandyLaser
05
Technische Daten
Libellengenauigkeit 0,5 mm / m
Einsatzbereich Laser
50 m
Laserwellenlänge 650 nm
Laserklasse
2 / < 1 mW
Stromversorgung
2 x 1,5V AAA
Arbeitsbedingungen
0 ... 50°C, Luftfeuchtig-
keit max. 80% rH, nicht
kondensierend, Arbeits-
höhe max. 4000 m über
NN (Normalnull)
Lagerbedingungen
-10°C ... 70°C, Luft-
feuchtigkeit max.
80% rH
Gewicht
128 g (inkl. Batterien)
Abmessungen
(B x H x T) 210 x 59 x 62 mm

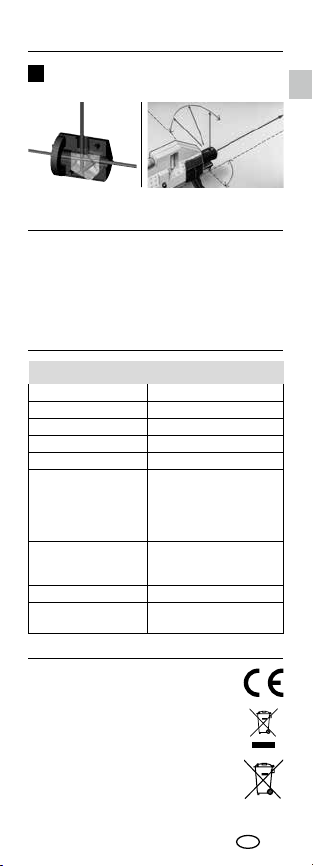

590° Strahlteiler
(je nach Produktausführung)
Mit dem 90° Strahlteiler lässt sich der Laserstrahl
zusätzlich um 90° umleiten.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht
angefeuchteten Tuch und vermeiden Sie den
Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren
Lagerung. Lagern Sie das Gerät an einem saube-
ren, trockenen Ort.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen
Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und
muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte
getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhin-
weise unter: http://laserliner.com/
info?an=ACQ
Technische Änderungen vorbehalten. 18W32

DE
06
– Attention: Do not look into the direct or
reected beam.
– The laser may not get into the hands of children!
– Do not point the laser beam towards persons.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014
Safety instructions
Using class 2 lasers
General safety instructions
– The device must only be used in accordance
with its intendedpurpose and within the scope
of the specications.
– The measuring tools and accessories are not
toys. Keep out of reach of children.
– Modications or changes to the device are not
permitted, this will otherwise invalidate the
approval and safety specications.
– Do not expose the device to mechanical stress,
extreme temperatures, moisture or signicant
vibration.
– The device must no longer be used if one or
more of its functions fail or the battery charge
is weak.
Universal laser spirit level
– With special spring-clamp holder making
it ideal for laying tiles
– Horizontal and vertical vials with 0,5 mm / m
accuracy
– ON/OFF switch with LED laser indicator
– 3 extra-powerful magnets facilitate attachment
to magnetic surfaces
– Impact-proof, glass-bre reinforced plastic
casing with rubberised grips
– Measuring range: 50 m
Completely read through the operating
instructions, the „Warranty and
Additional Information“ booklet as well
as the latest information under the inter-
net link at the end of these instructions.
Follow the instructions they contain. This
document must be kept in a safe place
and if the laser device is passed on, this
document must be passed on with it.
!
EN
HandyLaser
07
1
Danger – powerful magnetic fields
Powerful magnetic fields can adversely affect persons
with active medical implants (e.g. pacemaker) as
well as electromechanical devices (e.g. magnetic
cards, mechanical clocks, precision mechanics,
hard disks).
With regard to the effect of powerful magnetic
fields on persons, the applicable national stipulations
and regulations must be complied with such as
BGV B11 §14 „electromagnetic fields“ (occupational
health and safety - electromagnetic fields) in
the Federal Republic of Germany.
To avoid interference/disruption, always keep
the implant or device a safe distance of at least
30cm away from the magnet.
Inserting batteries
Open the battery compartment and insert
batteries according to the symbols. Be sure
to pay attention to polarity.
– The measuring device complies with electro-
magnetic compatibility regulations and limits in
accordance with the EMC Directive 2014/30/EU.
– Local operating restrictions – for example,
in hospitals, aircraft, petrol stations or in the
vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards
or interference or be subject to hazards or
interference.
Safety instructions
Dealing with electromagnetic radiation
– If a person‘s eyes are exposed to class 2 laser
radiation, they should shut their eyes and
immediately move away from the beam.
– Do not expose the device to mechanical stress,
extreme temperatures, moisture or signicant
vibration.
– The device must only be used in accordance with
its intended purpose and within the scope of
the specications. Modications or changes to
the device are not permitted, this will otherwise
invalidate the approval and safety specications.
EN
08
2ON/OFF
3
2 3 4 51
6
6
7
9
10
8
4To t wall tiles
To t wall tiles, the device is attached to the rst
tile by means of the spring-clamp holder that
is pushed out with the pins at the rear. The laser
beam that runs parallel to the horizontal spirit
level is directed along the edge of the tile. This
makes it possible to precisely align the tile with
the bubble level.
Attaching adjustable legs
1
ON/OFF switch
2
Vertical vial
3
Horizontal vial
4
Battery compartment
5
Levelling foot
adjustment
6
Levelling foot
7
Spring-clamp holder
8
Magnets (bottom)
9
Laser output
windows
10
LED laser indicator
EN
HandyLaser
09
5
Information on maintenance and care
Clean all components with a damp cloth and
do not use cleaning agents, scouring agents
and solvents. Remove the battery(ies) before
storing for longer periods. Store the device
in a clean and dry place.
Technische Daten
Vial accuracy 0,5 mm / m
Laser applications
50 m
Laser wavelength 650 nm
Laser class
2 / < 1 mW
Power supply 2 x 1,5V AAA
Operating conditions
0 ... 50°C, max. humidity
80% rH, no conden-
sation, max. working
altitude 4000 m above
sea level
Storage conditions -10°C ... 70°C,
max. humidity 80% rH
Weight
128 g (incl. batteries)
Dimensions
(W x H x D) 210 x 59 x 62 mm
Subject to technical alterations. 18W32
The 90° beam splitter allows the laser beam
to be additionally deected by 90°.
90° beam splitter
(depending on product version)
EN
EU directives and disposal
This device complies with all necessary
standards for the free movement of
goods within the EU.
This product is an electric device and
must be collected separately for disposal
according to the European Directive on
waste electrical and electronic equipment.
Further safety and supplementary notices
at: http://laserliner.com/info?an=ACQ
10
– Opgelet: Kijk nooit in de directe of reecterende
straal.
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt,
dient u deze bewust te sluiten en uw hoofd zo
snel mogelijk uit de straal te bewegen.
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN60825-1:2014
Veiligheidsinstructies
Omgang met lasers van klasse 2
Algemene veiligheidsaanwijzingen
– Gebruik het apparaat uitsluitend doelmatig
binnen de aangegeven speccaties.
– De meetapparaten en het toebehoren zijn
geen kinderspeelgoed. Buiten het bereik
van kinderen bewaren.
– Ombouwwerkzaamheden of veranderingen
aan het apparaat zijn niet toegestaan, hierdoor
komen de goedkeuring en de veiligheidsspecicatie
te vervallen.
– Stel het apparaat niet bloot aan mechanische
belasting, extreme temperaturen, vocht of
sterke trillingen.
– Het apparaat mag niet meer worden gebruikt
als een of meerdere
functies uitvallen of de batterijlading zwak is.
– Dankzij de speciale klemhouder ideaal voor het
leggen van tegels
– Horizontale en vertikale libelle met 0,5 mm / m
nauwkeurigheid
– ON/OFF-schakelaar met led-laserindicator
– Met de 3 extra sterke hechtmagneten kan het
apparaat op magnetische oppervlakken worden
aangebracht
– Slagvaste, met glasvezels versterkte kunst-
stofbehuizing en rubberen handgrepen
– Bereik: 50 m
Universele laserwaterpas
Lees de handleiding, de bijgevoegde
brochure ‚Garantie- en aanvullende aan-
wijzingen‘ evenals de actuele informatie
en aanwijzingen in de internet-link aan
het einde van deze handleiding volledig
door. Volg de daarin beschreven aanwij-
zingen op. Bewaar deze documentatie
en geef ze door als u de laserinrichting
doorgeeft.
!
NL
