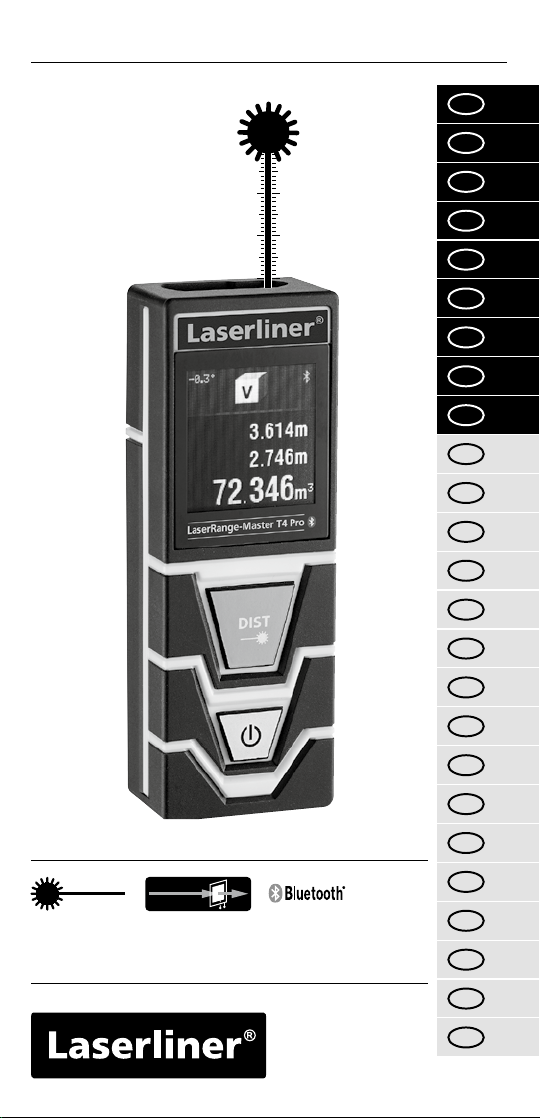

LaserLiner LaserRange-Master T4 Pro Manual de usuario

LaserRange-Master T4 Pro

Laser

650 nm

SPEED

SHUTTER

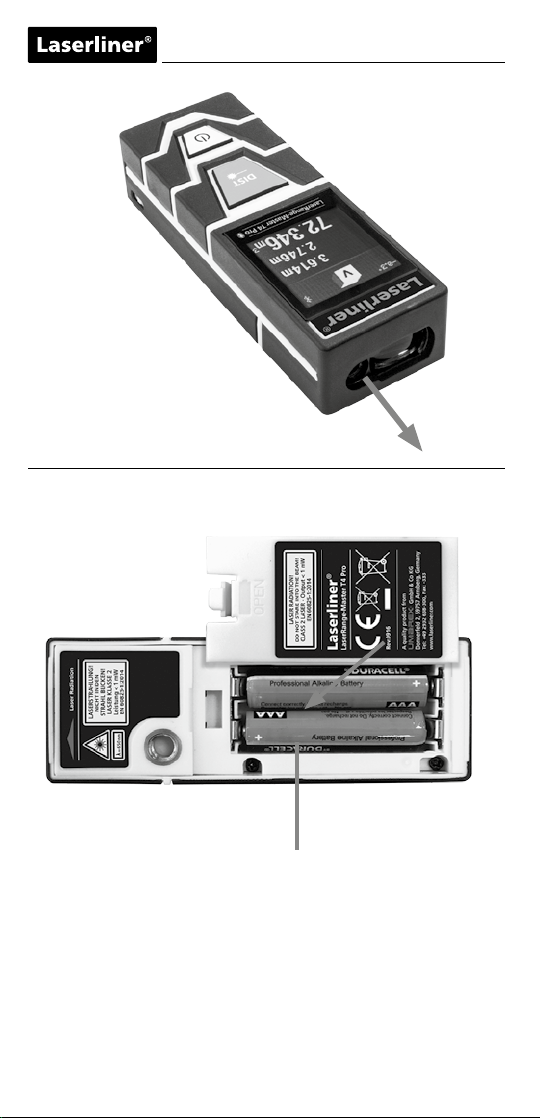

Laseraustritt

+ Batterie folgt

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

LaserRange-Master T4 Pro

x·y=m2

x·y·z=m

27.1°

e kjigf

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe der Lasereinrichtung mitzugeben.

Kompakter Laser-Entfernungsmesser zum Messen

von Längen, Flächen und Volumen – mit Bluetooth®*-

Schnittstelle und Funktion zur Winkelmessung

DISPLAY:

Einstellungsmenü

Bluetooth®*-Funktion

Messeinheit m / ft / inch / _‘ _“

Messebene (Referenz)

hinten / Gewinde / vorne

Dauermessung /

Längenmessung

Pythagoras 1

Pythagoras 2

Flächenmessung

Volumenmessung

Winkelfunktion 1

Winkelfunktion 2

Messwert Winkelfunktion

Zwischenwerte

Messwerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

TASTATUR:

Messen

AN / AUS

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

LaserRange-Master T4 Pro

2 sec

1. 2.

27.1°

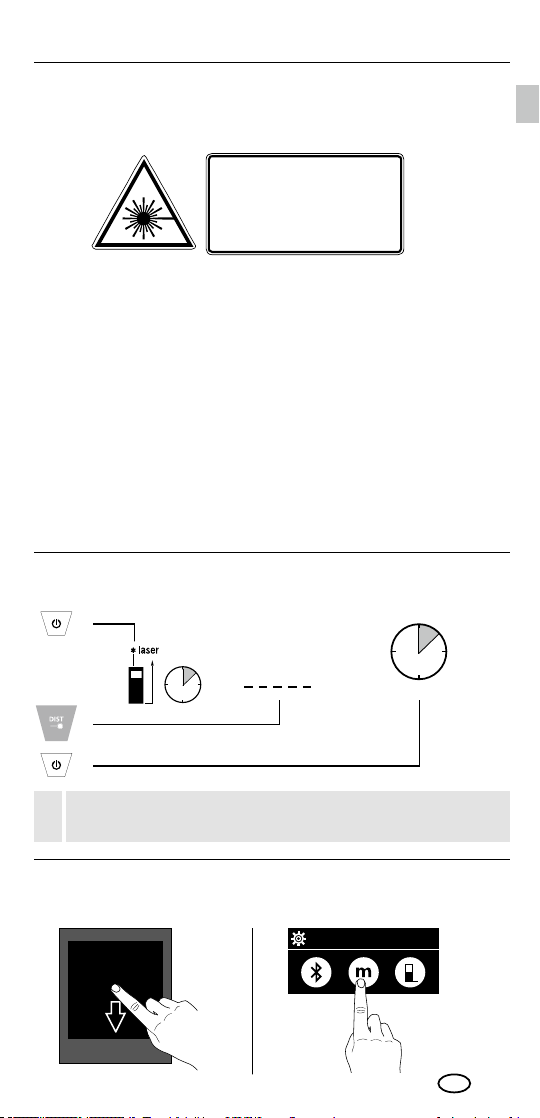

Allgemeine Sicherheitshinweise

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1.40 ... 1.90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während

des Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch

Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände

von Kindern.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

Einschalten, Messen und Ausschalten:

Gerät an Messen Gerät aus

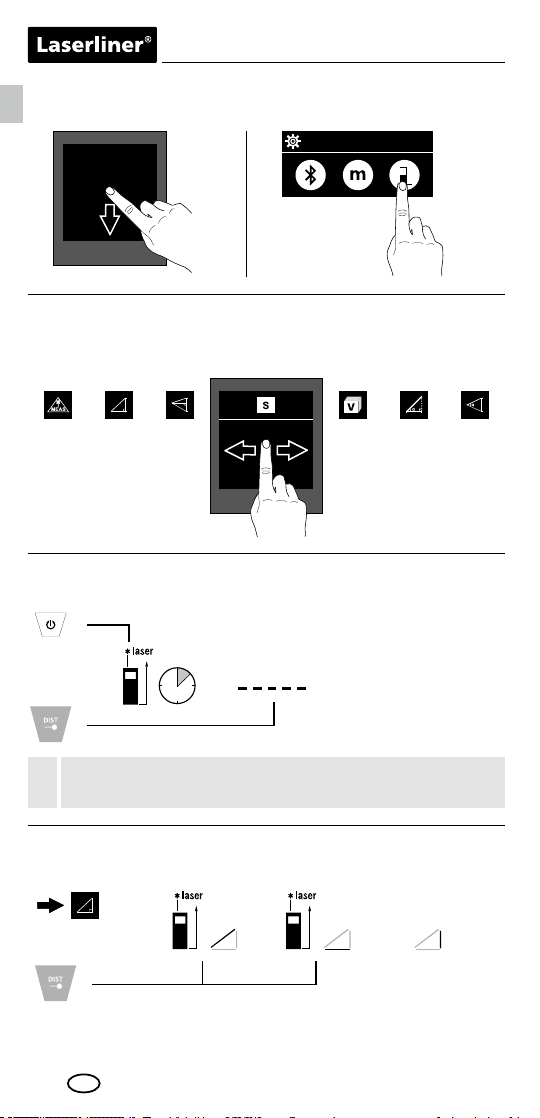

Messeinheit umschalten:

m / ft / inch / _‘ _“

Das Gerät startet nach dem Einschalten mit der Dauermessung.

1. 2.

27.1°

2 sec

27.1°

1x 2x

Messebene (Referenz) umschalten:

hinten / Gewinde / vorne

Messfunktionen umschalten:

Länge Pythagoras

Pythagoras

Volumen Winkel-

funktion

Winkel-

funktion

Fläche

Längenmessung:

Gerät an Messen / Hold

Pythagoras-Funktion 1:

Pythagoras 1 1. Messung 2. Messung Ergebnis

Höhe

Das Gerät startet nach dem Einschalten mit der Dauermessung.

LaserRange-Master T4 Pro

27.1°

1x 2x 3x

27.1°

1x 2x

1x 2x 3x

27.1°

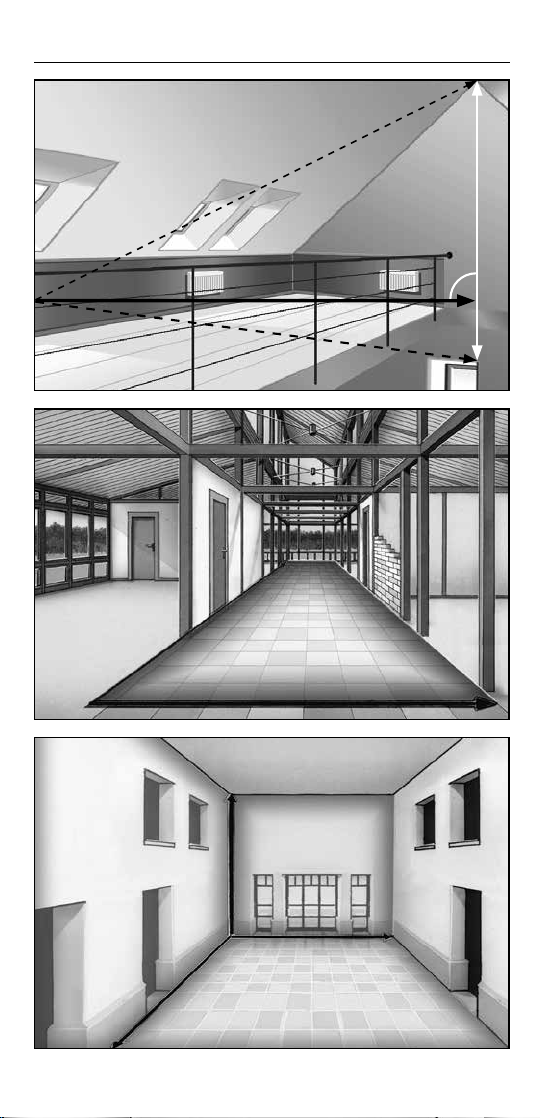

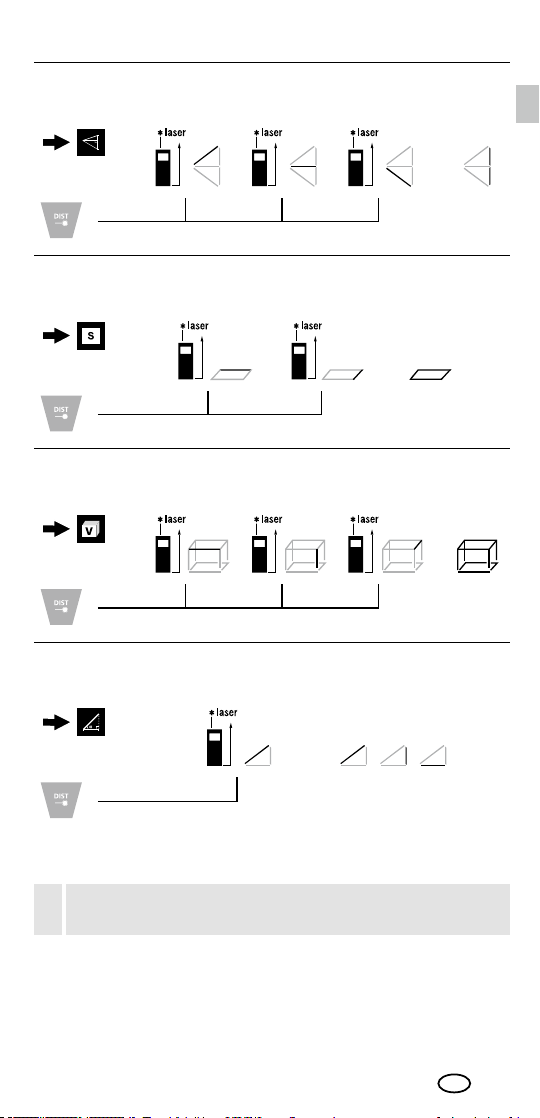

Pythagoras-Funktion 2:

Pythagoras 2 1. Messung 2. Messung 3. Messung Ergebnis

Höhe

Flächenmessung:

Fläche 1. Messung 2. Messung Ergebnis

Fläche

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung Ergebnis

Volumen

Winkelfunktion 1:

Winkelfunktion 1 Messung

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch

ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

1x 2x

27.1°

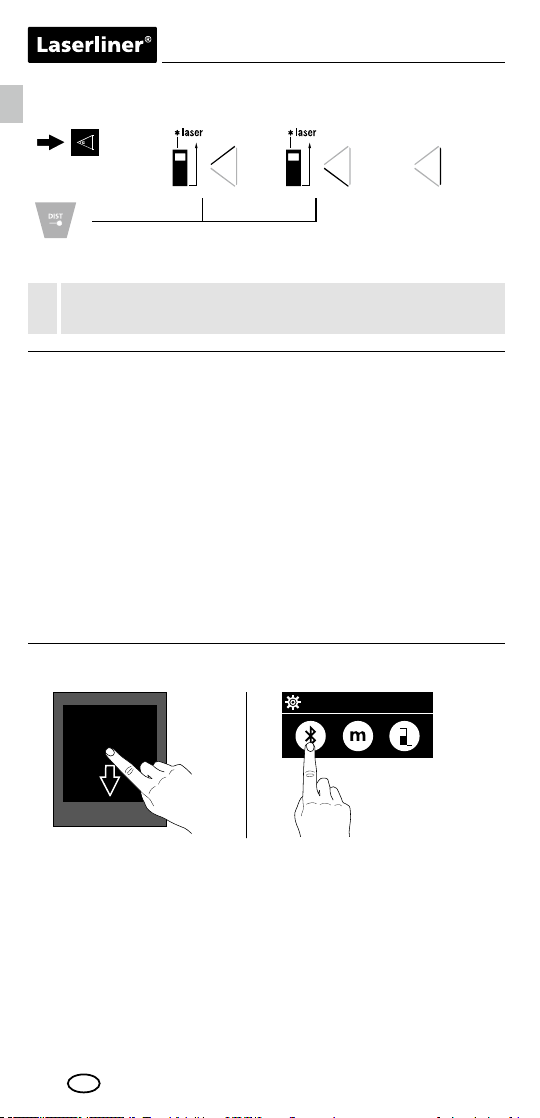

Winkelfunktion 2:

Winkelfunktion 2 1. Messung 2. Messung Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung

von Winkeln.

Datenübertragung

Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die

die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit

Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie

unter www.laserliner.com

Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompa-

tiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt

und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke

und Zusammensetzung von Wänden, Funkstörquellen, sowie den

Sende-/Empfangseigenschaften des Endgerätes, ab.

Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display.

Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App

mit dem Messgerät verbinden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Bluetooth®* aktivieren / deaktivieren:

1. 2.

27.1°

LaserRange-Master T4 Pro

Err204:

Err208:

Err220:

Err252:

Err253:

Err255:

Err256:

Err261:

Err500:

Applikation (App)

Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.

Diese können Sie in den entsprechenden Stores je nach Endgerät

herunterladen:

Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen

Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion

kann eine Verbindung zwischen einem mobilem Endgerät und dem

Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation

mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden

werden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Fehlercode:

Berechnungsfehler

Interner Fehler

Batterien austauschen

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

Empfangenes Signal zu schwach oder Messzeit ist zu lang

Empfangenes Signal zu stark

Außerhalb des Messbereichs

Hardware-Fehler

Technische Daten (Technische Änderungen vorbehalten. 11.16)

Distanzmessung

Messbereich innen 0,2 m - 40 m

Genauigkeit (typisch)* ±0,2 mm / m

Winkelmessung

Messbereich ± 90°

Auflösung 0,1°

Genauigkeit 0,1°

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Strahldivergenz < 1,5 mrad

Arbeitstemperatur -10°C – 40°C

Lagertemperatur -20°C – 70°C

Relative Luftfeuchte 20%rH … 85%rH, nicht kondensierend

Betriebs-Höhenlage ≤ 2000 m

Automatische Abschaltung

dynamisch je nach Messmodus:

Laser: 30 Sek. - 5 Min.

Gerät: 3 Min. - 8 Min.

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 100 x 23 x 35 mm

Gewicht (inkl. Batterien) 82 g

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-

temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,

wie z.B. starke Sonneneinstrahlung oder schwach reflektierende

Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Konformitätserklärung

Dieses Produkt entspricht den Bestimmungen der Direktiven 2004/108/EC,

2014/30/EU (EMV), 2011/65/EU (RoHS) und 1999/5/EG (R&TTE).

Umarex GmbH & Co KG erklärt hiermit die Übereinstimmung der grund-

legenden Anforderungen und aller relevanten technischen Regeln und

Vorschriften zu den oben genannten Direktiven, und ist dadurch berech-

tigt die CE-Kennzeichnung auf dem Produkt zu führen.

Weitere Informationen sind im Internet unter www.laserliner.com

verfügbar oder auf Anfrage erhältlich.
