LaserLiner DistanceMaster Compact Pro Manual de usuario

DistanceMaster Compact Pro

Laser

650 nm

SPEED

SHUTTER

360°

ANGLE

FUNCTION

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

DistanceMaster Compact Pro

x· y =m2

x· y· z= m3

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garan-

tie- und Zusatzhinweise“ sowie die aktuellen Informationen und

Hinweise im Internet-Link am Ende dieser Anleitung vollständig

durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese

Unterlage ist aufzubewahren und bei Weitergabe des Gerätes

mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,

welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

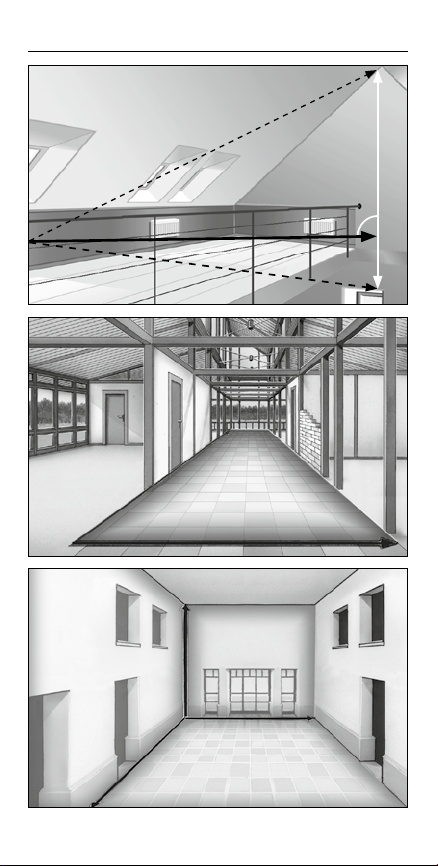

Funktion / Verwendung

Laser-Entfernungsmesser mit Farbdisplay

– Messen von Längen, Flächen und Volumen

– Bluetooth®*-Schnittstelle zur Übertragung der Messdaten

– Funktion zur Winkelmessung

– Min/Max-Funktion zur Bestimmung von diagonalen,

waagerechten und senkrechten Strecken

DistanceMaster Compact Pro

4.658m

11.237m

52.342m

30.0°

DISPLAY:

aAnzeige Länge / Fläche / Volumen /

Winkelfunktion 1 + 2 + 3

bBluetooth®*-Funktion

cFehlfunktion / Service erforderlich

dSpeicher

eBluetooth®*-Funktion aktiviert

fBatteriesymbol

gMesswert Winkelfunktion

hZwischenwerte / min/max-Werte

iMesswerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

jmin/max-Dauermessung

kMessebene (Referenz)

hinten / vorne

lDas Balkendiagramm zeigt an,

wie gut die Reflexionsfläche zur

Messung geeignet ist. Das ist

besonders hilfreich bei Mess-

ungen auf weite Entfernungen,

dunklen Oberflächen oder bei

hellem Umgebungslicht.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beein-

usst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie

2014/53/EU ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp

DistanceMaster Compact Pro den wesentlichen Anforderungen und

sonstigen Bestimmungen der europäischen Richtlinie für Funkanla-

gen

(Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der

vollständige

Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: http://laserliner.com/info?an=ACH

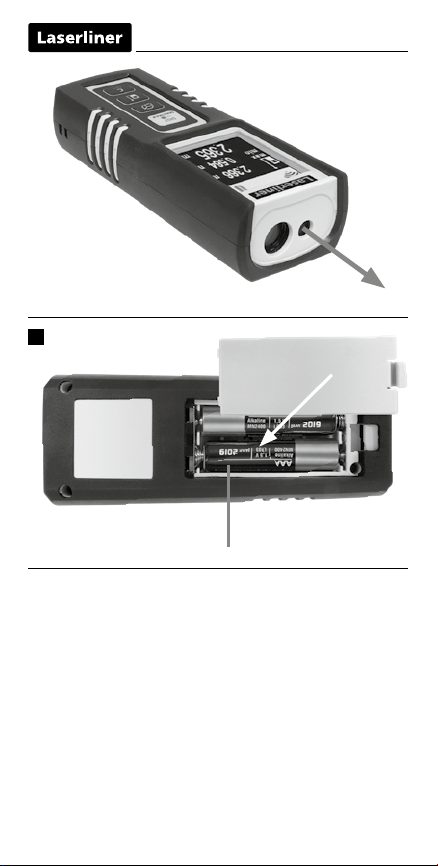

Einsetzen der Batterien (siehe Abbildung A)

Das Batteriefach öffnen und Batterien gemäß den Installationssymbolen

einlegen. Dabei auf korrekte Polarität achten.

1x 2x 3x 4x 5x

1x 1 sec

Messfunktionen umschalten:

Länge Fläche Volumen Winkelfunktion

(Gerät an) 1 2 3

3 sec

1 sec

2x 3x

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

3 sec

1 sec

Löschen des letzten

Messwertes:

Messeinheit umschalten:

m / ft / inch / _‘ _“

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

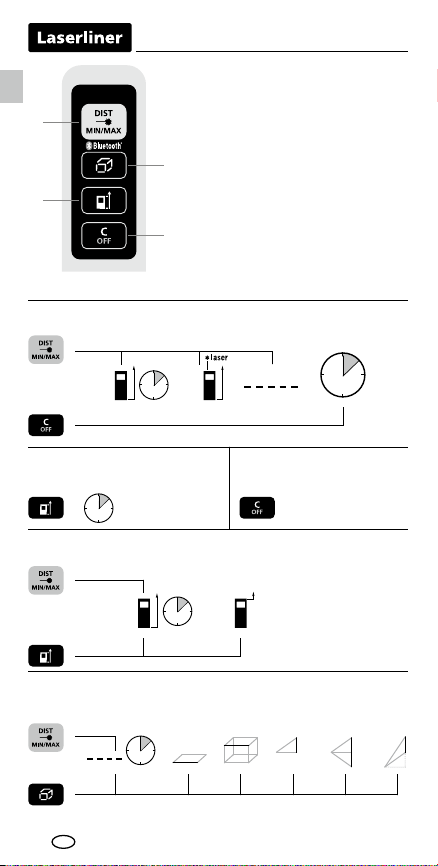

TASTATUR:

1. AN / Messen /

min/max-Dauermessung

2. Länge / Fläche / Volumen /

Winkelfunktion 1 + 2 + 3 /

Bluetooth®*-Funktion / Speicher

3. Messebene (Referenz)

hinten / vorne /

Messeinheit m / ft / inch / _‘ _“ /

Bluetooth®*-Funktion aktivieren

4. AUS / Löschen der letzten

Messwerte

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

DistanceMaster Compact Pro

1 sec

2x 3x

1x 2x 4x3x

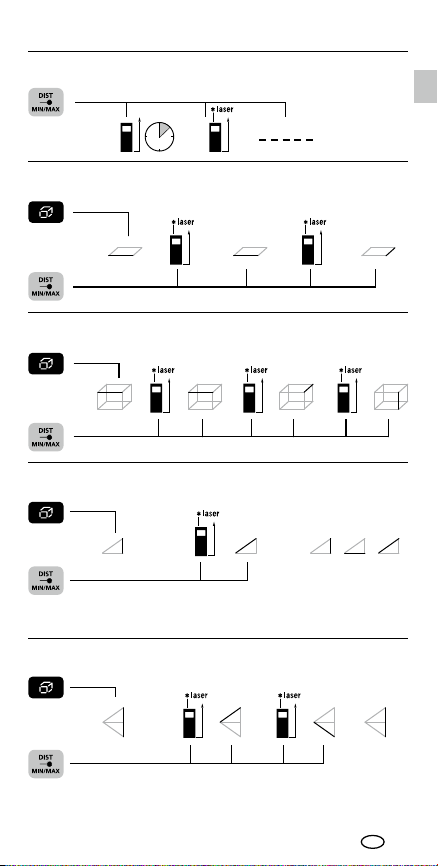

Längenmessung:

Gerät an Laser an Messung

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1x 2x 6x4x3x 5x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

1x 2x

Winkelfunktion 1:

Winkelfunktion 1 Messung

Ergebnisse

Die Messergebnisse werden durch den 360° Neigungssensor automatisch

ermittelt.

1x 2x 3x 4x

Winkelfunktion 2:

Winkelfunktion 2 1. Messung 2. Messung

Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

1x 2x

1 sec 1 sec

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Datenübertragung

Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die

die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit

Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie

unter http://laserliner.com/info?an=ble

Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompa-

tiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt

und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke

und Zusammensetzung von Wänden, Funkstörquellen, sowie den

Sende-/Empfangseigenschaften des Endgerätes, ab.

Bluetooth®*aktivieren / deaktivieren:

Bluetooth®* aktivieren deaktivieren

Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display (e).

Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App

mit dem Messgerät verbinden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

1x 2x

3 sec

min/max-Dauermessung:

3 sec. drücken, Beenden

dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

1x 2x 3x 4x

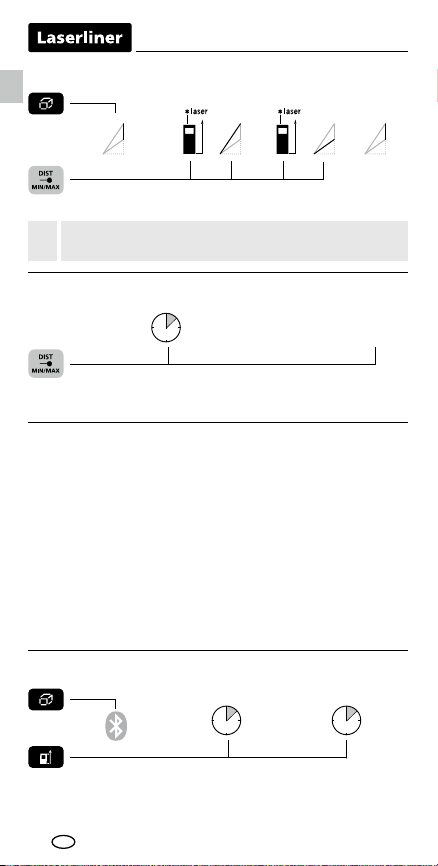

Winkelfunktion 3:

Winkelfunktion 3 1. Messung 2. Messung

Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Winkelfunktion 1, 2 und 3: Die Rückseite des Gerätes

dient als Bezugsfläche für die Messung von Winkeln.

DistanceMaster Compact Pro

3 sec

Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion

kann eine Verbindung zwischen einem mobilem Endgerät und dem

Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation

mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden

werden.

* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen

Endgerätes aktiviert ist.

Speicher-Funktion:

Gespeicherte Werte ansehenoder

Wichtige Hinweise

– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

– Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

– Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende

Oberflächen kann die max. Abweichung größer als 3 mm betragen.

– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

– Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

– Eine Energiesparfunktion schaltet das Gerät automatisch ab.

– Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Applikation (App)

Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.

Diese können Sie in den entsprechenden Stores je nach Endgerät

herunterladen:

Technische Daten

(Technische Änderungen vorbehalten. Rev18W46)

Distanzmessung

Genauigkeit (typisch)* ±2 mm

Messbereich innen** 0,1 m - 50 m

Winkelmessung

Messbereich ± 90°

Auflösung 0,1°

Genauigkeit 0,1°

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Arbeitsbedingungen

-10°C … 40°C, Luftfeuchtigkeit max.

80% rH, nicht kondensierend, Arbeits-

höhe max. 2000 m über NN (Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80%rH

Betriebsdaten Funkmodul

Schnittstelle Bluetooth LE 4.x; Frequenz-

band: ISM Band 2400-2483.5 MHz,

40 Kanäle; Sendeleistung: max. 10 mW;

Bandbreite: 2 MHz; Bitrate: 1 Mbit/s;

Modulation: GFSK / FHSS

Automatische Abschaltung 30 Sek. Laser / 10 Min. Gerät

Stromversorgung 2 x AAA 1,5 Volt Batterien

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie

das Gerät an einem sauberen, trockenen Ort.

Fehlercode:

Err101: Batterien austauschen

Err104: Berechnungsfehler

Err152: Temperatur ist zu hoch: > 40°C

Err153: Temperatur ist zu niedrig: < 0°C

Err154: Außerhalb des Messbereichs

Err155: Empfangenes Signal zu schwach

Err156: Empfangenes Signal zu stark

Err157: Falsche Messung oder der Hintergrund ist zu hell

Err160: Zu schnelle Bewegung des Messgerätes bei der Messung

Otros manuales para DistanceMaster Compact Pro

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

LaserLiner

LaserLiner WoodTester Compact Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner BBQ-GasCheck Manual de usuario

LaserLiner

LaserLiner NovaMaster 800 Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T3 Manual de usuario

LaserLiner

LaserLiner LaserRangeMaster Pocket Pro Manual de usuario

LaserLiner

LaserLiner MasterLevel Box Manual de usuario

LaserLiner

LaserLiner SensoCommander 120 Manual de usuario

LaserLiner

LaserLiner SuperPlane-Laser 3D Manual de usuario

LaserLiner

LaserLiner LaserRange-Master X2 Manual de usuario

LaserLiner

LaserLiner PrecisionPlane-Laser 3D Pro Manual de usuario

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manual de usuario

LaserLiner

LaserLiner CableTracer Pro Manual de usuario

LaserLiner

LaserLiner PowerCross-Laser 5 Combi Manual de usuario

LaserLiner

LaserLiner DistanceMaster Home Manual de usuario

LaserLiner

LaserLiner SuperLine 2D Manual de usuario

LaserLiner

LaserLiner AirCheck Clima Manual de usuario

LaserLiner

LaserLiner RollPilot D12 Manual de usuario

LaserLiner

LaserLiner 4K5 SL 350 Manual de usuario

LaserLiner

LaserLiner RollPilot S6 Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T7 Manual de usuario

LaserLiner

LaserLiner RangeXtender RX 30 Manual de usuario

LaserLiner

LaserLiner 033.55A Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
