ActiveFinder Pro

Rev18W42

ActiveFinder Pro

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezifikationen ein.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezifikation.

• Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen oder starken Vibrationen aus.

• Beim Umgang mit Spannungen größer 24 V/AC bzw. 60 V/DC ist

besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter

besteht bei diesen Spannungen bereits eine lebensgefährliche

Stromschlaggefahr.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen

benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer

Spannung von 24 V/AC bzw. 60 V/DC besteht durch die Feuchtig-

keit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

• Reinigen und trocknen Sie das Gerät vor der Verwendung.

• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter

entsprechenden Witterungsbedingungen bzw. bei geeigneten

Schutzmaßnahmen eingesetzt wird.

• In der Überspannungskategorie IV (CAT IV - 1000V) darf die

Spannung von 1000V zwischen Prüfgerät und Erde nicht über-

schritten werden.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende

Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand

sind. Testen Sie das Gerät an bekannten Spannungsquellen

(z.B. 230 V-Steckdose zur AC-Prüfung).

• Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes

und eventuell vorgeschriebene Sicherheitsausrüstungen

(z.B. Elektriker-Handschuhe).

• Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen

nicht alleine und nur nach Anweisung einer verantwortlichen

Elektrofachkraft durch.

Funktion/Verwendung

Kontaktloses Prüfgerät zur Lokalisierung von elektrischen Spannungen

(230 VAC) in Kabeln, Steckdosen, Lampenfassungen, Sicherungen,

Schaltschrank- und Anlagenteilen. Durch optische und akustische

Signale wird angezeigt, ob eine Spannung vorhanden ist.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-

mationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin enthal-

tenen Anweisungen. Diese Unterlage ist aufzubewahren

und bei Weitergabe des Gerätes mitzugeben.

B C D

1 42 3 5 76

ActiveFinder Pro

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezifikationen ein.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezifikation.

• Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen oder starken Vibrationen aus.

• Beim Umgang mit Spannungen größer 24 V/AC bzw. 60 V/DC ist

besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter

besteht bei diesen Spannungen bereits eine lebensgefährliche

Stromschlaggefahr.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen

benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer

Spannung von 24 V/AC bzw. 60 V/DC besteht durch die Feuchtig-

keit eine erhöhte Gefahr lebensgefährlicher Stromschläge.

• Reinigen und trocknen Sie das Gerät vor der Verwendung.

• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter

entsprechenden Witterungsbedingungen bzw. bei geeigneten

Schutzmaßnahmen eingesetzt wird.

• In der Überspannungskategorie IV (CAT IV - 1000V) darf die

Spannung von 1000V zwischen Prüfgerät und Erde nicht über-

schritten werden.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende

Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem Zustand

sind. Testen Sie das Gerät an bekannten Spannungsquellen

(z.B. 230 V-Steckdose zur AC-Prüfung).

• Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes

und eventuell vorgeschriebene Sicherheitsausrüstungen

(z.B. Elektriker-Handschuhe).

• Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen

nicht alleine und nur nach Anweisung einer verantwortlichen

Elektrofachkraft durch.

Funktion/Verwendung

Kontaktloses Prüfgerät zur Lokalisierung von elektrischen Spannungen

(230 VAC) in Kabeln, Steckdosen, Lampenfassungen, Sicherungen,

Schaltschrank- und Anlagenteilen. Durch optische und akustische

Signale wird angezeigt, ob eine Spannung vorhanden ist.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-

mationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin enthal-

tenen Anweisungen. Diese Unterlage ist aufzubewahren

und bei Weitergabe des Gerätes mitzugeben.

B C D

1 42 3 5 76

ActiveFinder Pro

Zusatz-Hinweis zur Anwendung

Sicherheitshinweise

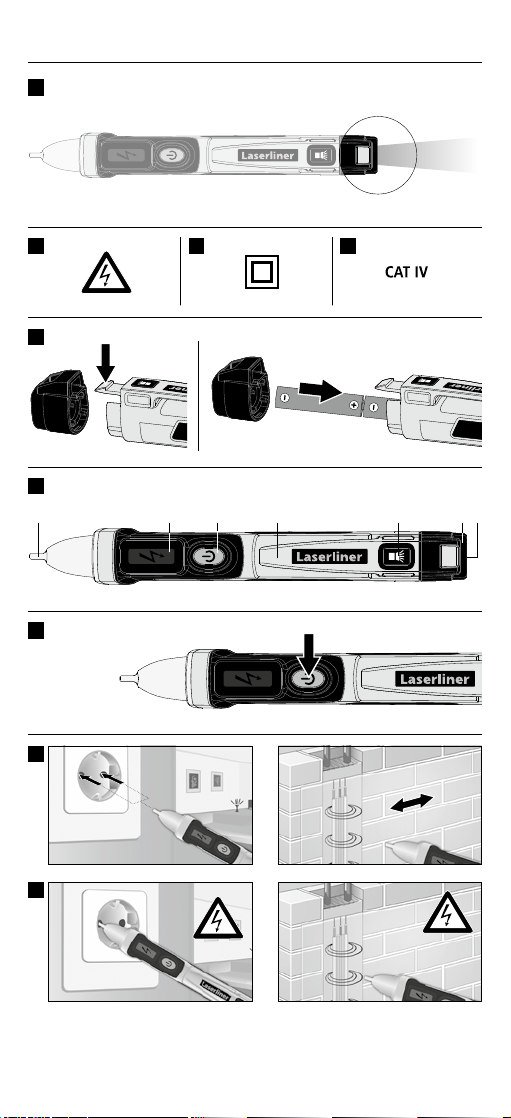

Austrittsöffnung LED (siehe Abbildung A)

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten

an elektrischen Anlagen, unter anderem: 1. Freischalten, 2. gegen

Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen,

4. Erden und kurzschließen, 5. benachbarte spannungsführende

Teile sichern und abdecken.

Umgang mit künstlicher, optischer Strahlung OStrV

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe,

kein Risiko) gemäß den gültigen Normen für die photobiologische

Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren

aktuellen Fassungen.

• Strahlungsleistung: Peak-Wellenlänge gleich 445 nm.

Mittlere Strahldichten liegen unterhalb der Grenzwerte der

Risikogruppe RG0.

• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer

Verwendung und unter vernünftigerweise vorhersehbaren

Bedingungen für das menschliche Auge und die menschliche

Haut ungefährlich.

• Es können vorübergehende, irritierende optische Wirkungen

(z.B. Blendung, Blitzblindheit, Nachbilder, Beeinträchtigungen des

Farbsehens) nicht gänzlich ausgeschlossen werden, insbesondere

bei niedriger Umfeldhelligkeit.

• Nicht längere Zeit absichtlich direkt in die Strahlungsquelle schauen.

• Um die Einhaltung der Grenzwerte der Risikogruppe RG 0

zu gewährleisten ist keine Wartung erforderlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die Sicher-

heit und elektromagnetische Verträglichkeit gemäß Niederspannungs-

richtlinie 2014/35/EU sowie die elektromagnetische Verträglichkeit

gemäß EMV-Richtlinie 2014/30/EU ein.

• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flug-

zeugen, an Tankstellen, oder in der Nähe von Personen mit Herz-

schrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen

Beeinflussung oder Störung von und durch elektronischer Geräte ist

gegeben.

• Das Messgerät ersetzt keine zweipolige Prüfung der Spannungs-

freiheit.

• Das Gerät misst die Anwesenheit von elektrostatischen Feldern

in ausreichender Stärke. Ist diese Feldstärke zu gering kann noch

Spannung vorhanden sein, obwohl kein Warnsignal angezeigt

wird. Die folgende Liste der Einflussfaktoren auf die Feldstärke

erhebt keinen Anspruch auf Vollständigkeit: Abschirmungen,

Kabelisolierung (Art, Stärke), Meßabstand, Isolierung zw. Benutzer

und Massefläche, Sonderbauformen der Steckdosen, Zustand des

Testers und der Batterien.

Prüfen Sie zur Sicherheit alle drei Phasenleiter (L1, L2, L3)

auf vorhandene Spannung!

Tauschen Sie bei schwachem akustischem Signal oder

vermindeter Leistung der Taschenlampe die Batterien aus.

Lokalisieren elektrischer Spannungen

Abbildung D: Überspannungskategorie IV: Geräte für den Einsatz

an oder in der Nähe der Einspeisung in die elektrische Installation

von Gebäuden, und zwar von der Hauptverteilung aus in Richtung

zum Netz hin gesehen, bestimmt, z.B. Elektrizitätszähler, Über-

stromschutzschalter und Rundsteuergeräte.

1Einsetzen der Batterien (siehe Abbildung E)

Prüfen Sie das Gerät vor jeder Benutzung unter einem

bekannten Betriebsstromkreis laut angegebenem

Spannungsbereich des Gerätes.

Das Batteriefach öffnen und Batterien gemäß den Installations-

symbolen einlegen. Dabei auf korrekte Polarität achten.

Symbole

Abbildung B: Warnung vor gefährlicher elektrischer Spannung:

Durch ungeschützte, spannungsführende Bauteile im Gehäuse-

inneren kann eine ausreichende Gefahr ausgehen, Personen

dem Risiko eines elektrischen Schlags auszusetzen.

Abbildung C: Schutzklasse II: Das Prüfgerät verfügt über eine

verstärkte oder doppelte Isolierung.

3LED-Indikator / Betriebsanzeige

Der LED-Indikator in der Detektorspitze (1) gibt folgende Signale:

grüne LED: Prüfgerät betriebsbereit / spannungsfreier Bereich

rote LED mit Warnton: spannungsführende Leitungen in der Nähe

keine LED: Prüfgerät nicht betriebsbereit

2ON / OFF (siehe Abbildung G)

Detektorspitze mit LED-

Indikator (grün/rot) /

Betriebsanzeige

Spannungswarnung

Ein-/Aus-Taster

Taschenclip

Taschenlampe Ein/Aus

Batteriefach

Taschenlampe

Gerätebeschreibung (siehe Abbildung F)

Abbildung H: Setzen Sie die Detektorspitze auf den zu prü-

fenden Bereich (z.B. Kabel, Steckdose, etc.). Abbildung I: Ist

Spannung vorhanden, leuchtet die Detektorspitze rot, das Symbol

Spannungswarnung (2) leuchtet rot und ein schnelles Signal ertönt.

ActiveFinder Pro

Beachten Sie, dass trotz Ausbleiben der Anzeige noch immer

Spannung vorhanden sein kann. Durch Unterschiede der

Bauart der Anschlussbuchse oder der Art der Isolierung

(Dicke und Typ) kann die Funktionalität beeinflusst werden.

Hinter Paneelen und metallischen Abdeckungen kann keine

Spannung erkannt werden.

5Taschenlampe

Um die Taschenlampe ein- und auszuschalten, drücken Sie die Taste 5.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie

das Gerät an einem sauberen, trockenen Ort.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info/?an=AHD

LED (rot/grün)

100 VAC ~ 1000 VAC

Frequenz 50 ... 60Hz

CAT IV - 1000 V

(nicht kondensierend)

Verschmutzungsgrad 2

2 x 1,5 AAA (NEDA 24A/IEC LR 03)

0°C ... 50°C, Luftfeuchtigkeit

max. 80%rH, nicht kondensierend,

Arbeitshöhe max. 2000 m

-10°C ... 60°C, Luftfeuchtigkeit

max. 80%rH

20 x 157 x 26 mm

58 g

Indikator

Spannungsbereich

Überspannungskategorie

Stromversorgung

Arbeitsbedingungen

Lagerbedingungen

Abmessungen (B x H x T)

Gewicht (inkl. Batterien)

Technische Daten

Technische Änderungen vorbehalten. 18W36

Function/Application

Non-contact tester for locating electrical voltage (230 VAC) in cables,

sockets, bulb sockets, fuses, control cabinet and system components.

Visual and acoustic signals indicate whether a voltage is present.

Safety instructions

• The device must only be used in accordance with its intended

purpose and within the scope of the specifications.

• The measuring tools and accessories are not toys.

Keep out of reach of children.

• Modifications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specifications.

• Do not expose the device to mechanical stress, extreme

temperatures or significant vibration.

• If you are working with voltages higher than 24 V/AC / 60 V/DC,

exercise extreme caution. Touching the electrical conductors at

such voltages poses a risk of life-threatening electric shocks.

• If the device comes into contact with moisture or other conductive-

residue, work must not be carried out under voltage. At and above

voltages of 24 V/AC / 60 V/DC, the presence of moisture creates

the risk of life-threatening electric shocks.

• Clean and dry the device before use.

• When using the device outdoors, make sure that the weather

conditions are appropriate and/or that suitable protection

measures are taken.

• In overvoltage category IV (CAT IV - 1000 V), the voltage between

the test device and earth must not exceed 1000 V.

• Before taking any measurements, make sure that both the area to

be tested (e.g. a line), the test device and the accessories used

(e.g. connection cable) are in proper working order. Test the device

by connecting it to known voltage sources (e.g. a 230 V socket in

the case of AC testing).

• The device must no longer be used if one or more of its functions

fail or the battery charge is weak.

• Observe the safety precautions of local and national authorities

relating to the correct use of the device and any prescribed safety

equipment (e.g. electrician‘s safety gloves).

• Do not work alone in the vicinity of hazardous electrical installations

and only under the guidance of a qualified electrician.

• The measuring device must not be used as a substitute for a

two-pole zero potential test.

Completely read through the operating instructions, the

„Warranty and Additional Information“ booklet as well as

the latest information under the internet link at the end

of these instructions. Follow the instructions they contain.

This document must be kept in a safe place and passed

on together with the device.

ActiveFinder Pro

Additional information on use

Safety instructions

LED outlet (see Fig. A)

Observe the technical safety regulations for working on electrical

systems, especially: 1. Safely isolating from power supply, 2. Securing

to prevent system being switched on again, 3. Checking zero

potential, two-pole, 4. Earthing and short-circuiting, 5. Securing and

covering adjacent live components.

Using artificial, optical emission (OStrV)

• The device works with LEDs of risk group RG 0 (exempt, no risk)

in accordance with the latest versions of applicable standards

relating to photobiological safety (EN 62471:2008-09ff / IEC/TR

62471:2006-07ff).

• Radiation power: Peak wavelength equals 445 nm. Mean radiance

is below the limit values of risk group RG 0.

• When used for the intended purpose and under reasonably

foreseeable conditions, the accessible radiation of the LEDs

is safe for the human eye and skin.

• Temporary, irritating optical effects (e.g. dazzling, flash blindness,

afterimages, colour vision impairment) cannot be completely ruled

out, especially under low ambient light conditions.

• Do not intentionally look directly into the radiation source for longer

periods of time.

• No specific measures are required to ensure the limit values

of risk group RG 0 are maintained.

Safety instructions

Dealing with electromagnetic interference

• The measuring device complies with safety and electromagnetic

compatibility regulations and limits in accordance with the Low

Voltage Directive 2014/35/EU and electromagnetic compatibility

regulations in accordance with the EMC Directive 2014/30/EU.

• Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards or

interference or be subject to hazards or interference.

• The device measures the presence of electrostatic fields of sufficient

strength. If the field strength is too low voltage may still be applied

although no warning signal is given. The following list of factors

that influence the field strength does not claim to be complete:

shielding, cable insulation (type, thickness), measurement distance,

insulation between user and earth, special socket designs, condition

of tester and of batteries.

Symbols

Fig. B: Warning about hazardous electrical voltage: Unprotected live

components inside the device housing are

capable of posing a risk of electric shock.

Fig. C: Protection class II: The test device has reinforced

or double insulation.

Fig. D: Overvoltage category IV: Devices such as electricity meters,

overcurrent circuit breakers and ripplecontrol units, which are inten-

ded for use at or near the infeed into the electrical installation of

buildings, and specifically from the main distribution to the supply

system.

1Insertion of batteries (see Fig. E)

Open the battery compartment and insert batteries according to the

symbols. Be sure to pay attention to polarity.

Before using the device, you should always test it on a main

circuit you know to be operational within the specified voltage

range.

Detector tip with LED

indicator (green/red) /

status indicator

Voltage warning

ON/OFF button

Pocket clip

Battery lamp ON/OFF

Battery compartment

Battery lamp

Device description (see Fig. F)

3LED indicator/status indicator

The LED indicator in the detector tip (1) signals the following:

Green LED: Tester ready / off-circuit area

Red LED with alarm: Live wires in vicinity

LED off: Tester not ready

2ON / OFF (see Fig. G)

For safety, check all three phase conductors (L1, L2, L3) for

the presence of voltage!

If the acoustic signal is weak or the battery lamp is not as

bright as it should be, replace the batteries.

4Localising electrical voltages

Fig. H: Position the detector tip in the area to be tested (e.g. cable,

socket etc.). Fig. I: When voltage is present, the detector tip lights

up red, the voltage warning signal (2) lights up red, and a rapid

signal sounds.

ActiveFinder Pro

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must be

collected separately for disposal according to

the European Directive on waste electrical and

electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info/?an=AHD

LED (red/green)

100 VAC ~ 1000 VAC

Frequency 50 ... 60Hz

CAT IV - 1000 V

(non-condensing)

Pollution degree 2

2 x 1,5 AAA (NEDA 24A/IEC LR 03)

0°C ... 50°C, Max. humidity

80% rH, no condensation,

max. altitude 2000 m

-10°C ... 60°C, Max. humidity

80% rH

20 x 157 x 26 mm

58 g

Indicator

Voltage range

Overvoltage category

Power supply

Operating conditions

Storage conditions

Dimensions (W x H x D)

Weight (incl. batteries)

Technical data

Subject to technical alterations. 18W42

Please be aware that even if a visual signal is not displayed,

voltage may still be present. Differences in the design of the

connection socket or the nature of the insulation (thickness

and type) can affect functionality. Voltage cannot be detected

behind panels and metal covers.

5Battery lamp

Press button 5 to switch the flashlight on and off.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents,

scouring agents and solvents. Remove the battery(ies) before storing for

longer periods. Store the device in a clean and dry place.

Otros manuales para ActiveFinder Pro

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner GreenLine-Laser 2 P Manual de usuario

LaserLiner

LaserLiner MultiWet-Finder Plus Manual de usuario

LaserLiner

LaserLiner PrecisionCross-Laser PCL 5P RXR Manual de usuario

LaserLiner

LaserLiner LaserMeter X20 Manual de usuario

LaserLiner

LaserLiner MultiMeter XP Manual de usuario

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

LaserLiner

LaserLiner DistanceMaster Pocket Pro Manual de usuario

LaserLiner

LaserLiner G40 Manual de usuario

LaserLiner

LaserLiner DampMaster Compact Manual de usuario

LaserLiner

LaserLiner ClampMeter XP Manual de usuario

LaserLiner

LaserLiner Centurium Express Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T7 Manual de usuario

LaserLiner

LaserLiner ClimaPilot Manual de usuario

LaserLiner

LaserLiner LaserRange-Master Gi7 Pro Manual de usuario

LaserLiner

LaserLiner DistanceMaster Manual de usuario

LaserLiner

LaserLiner DampFinder Compact Plus Manual de usuario

LaserLiner

LaserLiner MultiScanner Plus Manual de usuario

LaserLiner

LaserLiner SensoPilot Pro Manual de usuario

LaserLiner

LaserLiner MetricStar Manual de usuario

LaserLiner

LaserLiner DampFinder Manual de usuario

LaserLiner

LaserLiner PocketCross-Laser 2G Manual de usuario

LaserLiner

LaserLiner VideoScope XL Manual de usuario

LaserLiner

LaserLiner MultiWet-Master Compact Plus Manual de usuario

LaserLiner

LaserLiner AirMonitor PURE Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
