CompactPlane-Laser 3G

Laser

515nm 1H360° 2V360°

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Dreidimensionaler Laser mit 3 hellen 360°-Laserkreisen

– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen

– Einfache Lotfunktion durch die Laserkreuze

– Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät

außerhalb des Nivellierbereichs bendet

– GRX-Ready: integrierter Handempfänger-Modus

– Selbstnivellierbereich ± 3°, Genauigkeit ± 0,35 mm / m

– Digital Connection-Schnittstelle zur Fernsteuerung des Gerätes

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Laserstrahlung!

Nicht in den Strahl blicken.

Laserklasse 2 · < 1 mW · 515 nm

EN 60825-1:2014/AC:2017

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

CompactPlane-Laser 3G

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,

welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst

werden.

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie

2014/53/EU ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp

CompactPlane-Laser 3G den wesentlichen Anforderungen und sonstigen

Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU

(RED) entspricht. Der vollständige Text der EU-Konformitätserklärung

ist unter der folgenden Internetadresse verfügbar:

https://packd.li/ll/AKJ/in

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu

schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen

Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während des

Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch

Warnbeschilderung kennzeichnen.

Zum Transport immer alle Laser ausschalten und Pendel arretieren,

Schiebeschalter (3) nach rechts schieben.

Besondere Produkteigenschaften und Funktionen

Automatische Ausrichtung des Gerätes durch ein magnetisch

gedämpftes Pendelsystem. Das Gerät wird in Grundstellung

gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät

beim Transport.

Mit der GRX-READY-Technologie können Linienlaser auch bei

ungünstigen Lichtverhältnissen verwendet werden. Die Laser-

linien pulsieren dann mit einer hohen Frequenz und werden

durch spezielle Laserempfänger auf große Entfernungen erkannt.

Die Tilt-Funktion schaltet erst 20 Sek. nach vollständiger Nivellierung

des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED

im Sekundentakt während der Einrichtungsphase, schnelles Blinken,

wenn Tilt aktiv ist.

Die Tilt-Funktion ist nach dem Einschalten nicht aktiv.

Um das eingerichtete Gerät vor Lageveränderungen durch

Fremdeinwirkung zu schützen, muss die Tilt-Funktion durch

Drücken der Tilt-Taste aktiviert werden. Die Tilt-Funktion wird

durch Blinken der Tilt-LED angezeigt. Wurde die Position des

Lasers durch Fremdeinwirkung verschoben ertönt ein Signal,

der Laser blinkt und die Tilt-LED leuchtet permanent.

Um weiterarbeiten zu können, die Tilt-Taste zweimal drücken.

Fehlmessungen werden so einfach und sicher verhindert.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und

vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen

Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem

sauberen, trockenen Ort.

CompactPlane-Laser 3G

S1H360° 2V360°

Ein Fremd-

einwirkung

Einrichtphase

Automatic Level

Aktivieren der Tilt-

Funktion: Tilt-Taste

drücken, blinken

der Tilt-LED im

Sekundentakt.

Der

Laser

blinkt, die Tilt-LED

leuchtet permanent

und ein Signal ertönt.

Tilt scharf nach 20 Sek.,

schnelles Blinken der Tilt-LED.

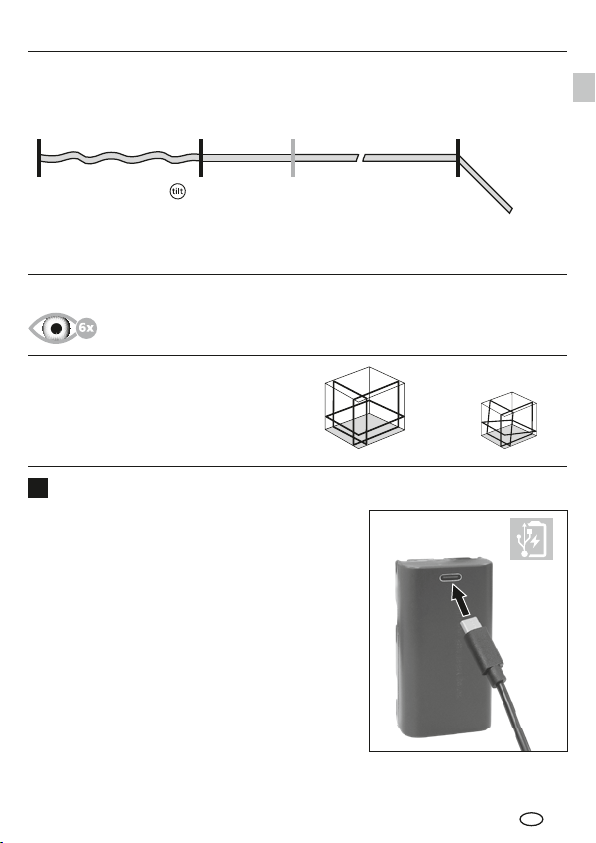

Funktionsweise Tilt

Grüne Lasertechnologie

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion

1Handhabung Lithium-Ionen Akku (3G Pro)

– Das Netz-/Ladegerät nur innerhalb

geschlossener Räume verwenden, weder

Feuchtigkeit noch Regen aussetzen, da

ansonsten die Gefahr eines elektrischen

Stromschlages besteht.

– Vor Einsatz des Gerätes Akku voll aufladen.

– Netz-/Ladegerät mit dem Stromnetz und der

Anschlussbuchse des Akkupacks verbinden.

Bitte nur das beiliegende Netz-/Ladegerät

benutzen. Wenn ein falsches Netz-/Ladegerät

verwendet wird, erlischt die Garantie.

– Während der Akku geladen wird, leuchtet die

LED des Akkupacks rot. Der Ladevorgang ist

abgeschlossen, wenn die LED blau leuchtet.

USB-C

HighCapacityPack

036.51A

Das Akkufach öffnen und Lithium-

Ionen Akku gemäß der Abbildung

einlegen.

Lithium-Ionen Akku einlegen (3G Pro)

Stromversorgung

Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Darauf achten, dass sich keine leitenden Gegenstände in der Nähe

der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann

zu Verbrennungen und Feuer führen.

Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen

und ausschließlich mit diesem Lasergerät verwendet werden.

Ansonsten besteht Verletzungs- und Brandgefahr.

–

Batterien einlegen (3G)

Das Batteriefach öffnen und Batterien

(3 x Typ AA) gemäß den Installations-

symbolen einlegen. Dabei auf korrekte

Polarität achten.

CompactPlane-Laser 3G

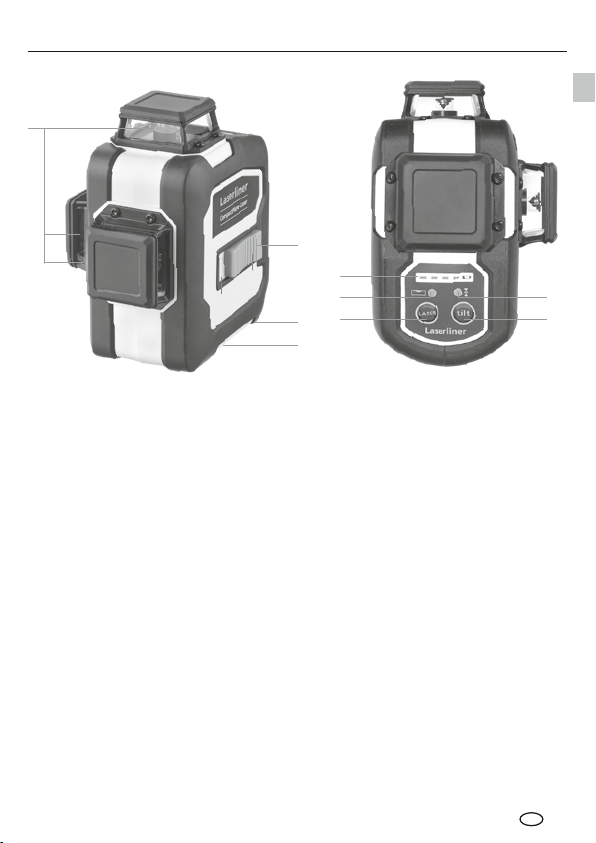

LED Nivellierung

rot: Nivellierung aus

grün: Nivellierung ein

Wahltaste Laserlinien;

Handempfängermodus ein / aus

LED Handempfängermodus /

LED Tilt-Funktion

Tilt-Funktion

Laseraustrittsfenster

Batteriefach (Unterseite)

Schiebeschalter

aAN

bAUS / Transportsicherung /

Neigungsmodus

1/4" / 5/8"-Stativgewinde

(Unterseite)

Batteriestatus

LASER LASER LASER LASER

LASER LASER LASER LASER LASER

3Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (3) nach links schieben.

Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln

geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsiche-

rung gelöst sein. Sobald sich das Gerät außerhalb des automatischen

Niverllierbereichs von 3° befindet, blinken die Laserlinien und die LED

leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb

des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und

die Laserlinien leuchten konstant.

4Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (3) nach rechts schieben.

Die Laser mit der Wahltaste (7) auswählen. Jetzt können schiefe Ebenen bzw.

Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien

nicht mehr automatisch aus. Die LED (6) leuchtet konstant rot.

CompactPlane-Laser 3G

3 sec.

5Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große

Entfernungen oder bei nicht mehr sichtbaren

Laserlinien einen Laserempfänger GRX (optional).

Zum Arbeiten mit dem Laserempfänger den

Linienlaser durch langes Drücken der Taste 7

(Handempfängermodus ein / aus) in den Hand-

empfängermodus schalten. Jetzt pulsieren

die Laserlinien mit einer hohen Frequenz und

die Laserlinien werden dunkler. Der Laser-

empfänger erkennt durch dieses Pulsieren

die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers

für Linienlaser.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden

360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen

Bereichen der Linie kommen, die technisch bedingt sind. Dies kann

zu unterschiedlichen Reichweiten im Handempfängermodus führen.

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in

die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.

Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte

ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 und A2 haben Sie jetzt eine horizontale Referenz.

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und

Laserkreuz einschalten. Punkt B an der Wand

markieren. Laserkreuz ca. 2,5 m nach rechts

schwenken und Punkt C markieren. Überprüfen

Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe

mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

A2 A2

< 0,4 mm / m = OK

Kalibrierung überprüfen

Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine

Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in

Verbindung oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

3. Stellen Sie das Gerät so nah wie möglich an

die Wand auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 und A3 ist die Toleranz.

2,5 m

<2 mm = OK

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer

2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-

schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit

liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und

Lotschnur nicht größer als ± 2 mm ist.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,

nach Transporten und langer Lagerung.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner ClimaHome-Check Manual de usuario

LaserLiner

LaserLiner CompactPlane-Laser 3D Manual de usuario

LaserLiner

LaserLiner EasyCross-Laser Green Manual de usuario

LaserLiner

LaserLiner ClimaPilot Manual de usuario

LaserLiner

LaserLiner RangeXtender M 50 Manual de usuario

LaserLiner

LaserLiner HandyLaser Manual de usuario

LaserLiner

LaserLiner Quadrum Manual de usuario

LaserLiner

LaserLiner ActiveFinder Pro Manual de usuario

LaserLiner

LaserLiner MultiFinder Pro Manual de usuario

LaserLiner

LaserLiner MetalliFinder Pro Manual de usuario

LaserLiner

LaserLiner MultiWet-Master Compact Plus Manual de usuario

LaserLiner

LaserLiner RollPilot S6 Manual de usuario

LaserLiner

LaserLiner RangeXtender RX 30 Manual de usuario

LaserLiner

LaserLiner DampMaster Compact Manual de usuario

LaserLiner

LaserLiner ClimaHome-Check Plus Manual de usuario

LaserLiner

LaserLiner LiveCheck Manual de usuario

LaserLiner

LaserLiner SensoLite 120 Manual de usuario

LaserLiner

LaserLiner ClimaHome-Check Manual de usuario

LaserLiner

LaserLiner DistanceMaster Compact Manual de usuario

LaserLiner

LaserLiner MetricMaster Plus Manual de usuario

LaserLiner

LaserLiner MultiWet-Finder Plus Manual de usuario

LaserLiner

LaserLiner SoundTest-Master Manual de usuario

LaserLiner

LaserLiner ClimaHome-Check Plus Manual de usuario

LaserLiner

LaserLiner NovaMaster 800 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
