LaserLiner SensoLite 100 Manual de usuario

magnetic

SensoLite 100

Manual_SensoLite-100_Rev.0311.indd 1 13.04.11 15:01

748

Laserempfänger für Rotationslaser mit rotem Laserstrahl

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Handempfänger unter

Laserniveau

Exakt im Laserniveau

gelbe LED: Freihandbereich

grüne LED: Feinbereich

Handempfänger über

Laserniveau

Magnet

Empfangsfeld Laserstrahl

Umlaufende Markierungsnut

Libelle

Universalhalterung

Befestigungsschraube für

Messlatten

Lautsprecher

Verbindungsschraube

Batteriefach

Lautstärke reduzieren

Gerät einschalten /

Gerät ausschalten:

Taste 3 Sek. lang drücken

Lautstärke erhöhen

Rückseite

Manual_SensoLite-100_Rev.0311.indd 02 13.04.11 15:01

SensoLite 100

30 mm

Laser

Einlegen der Batterie

Um die Batterielebensdauer zu verlängern,

schaltet sich der Empfänger nach ca. 5

Minuten ohne Anwendung automatisch aus.

Arbeiten mit dem Laserempfänger

Den Rotationslaser auf die maximale Drehzahl einstellen und den

Laserempfänger einschalten.

Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal

erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf-

und abwärts, bis die mittlere Anzeige (2) erscheint. Markieren Sie nun die

Messhöhe an der umlaufenden Markierungsnut.

Dauerton = Markieren

Sie das Referenzmaß

schnelles Piepen schnelles Piepen

Der Laser-Empfänger verfügen über 2 Toleranzbereiche:

– gelbe LED = Freihand-Bereich: Anzeige mit größerer Toleranz, für

grobes Ausrichten von Hand.

– grüne LED = Fein-Bereich: Anzeige mit kleinerer Toleranz, für feines

Ausrichten (z.B. mit Messlatten).

–

Manual_SensoLite-100_Rev.0311.indd 03 13.04.11 15:01

Universalhalterung

Der Laserempfänger kann mit der Universal-

halterung an Messlatten befestigt werden.

Die Fleximesslatte (Art-Nr.: 080.50) ist für alle

Messungen von Bödenhöhen zu empfehlen.

Mit dieser können Sie ohne zu rechnen direkt

Höhenunterschiede ermitteln.

Technische Daten (technische Änderungen vorbehalten)

Laser-Empfangsbereich max. 100 m (AutoSmart-Laser)

Stromversorgung 1 x 9V Block (Typ 6LR 61 /

Alkalibatterie)

Arbeitstemperatur 0°C ... + 40°C

Lagertemperatur 0°C ... + 70°C

Gewicht (inkl. Batterie) 0,14 kg

Abmessungen (B x H x T) 60 x 110 x 26 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien

Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europä-

ischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt

gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Manual_SensoLite-100_Rev.0311.indd 04 13.04.11 15:01

SensoLite 100

748

Backside

Laser receiver for rotary laser with red laser beam

Read the operating instructions and the enclosed brochure "Guarantee

and additional notices" completely. Follow the instructions they

contain. Safely keep these documents for future reference.

Hand receiver below laser level

Precisely on laser level

Yellow LED: Free-hand rang

Green LED: Precision range

Hand receiver above laser level

Magnet

Receiver field for laser beam

All-round marking groove

Vial

Universal mount

Speaker

Connecting screw

Battery compartment

Turn down volume

Switch on device /

switch off device: Press and hold

button for 3 seconds

Turn up volume

Manual_SensoLite-100_Rev.0311.indd 05 13.04.11 15:01

30 mm

Laser

–

Insert battery

In order to preserve the battery life, the

receiver switches off automatically if it is

not used for around 5 minutes.

Working with the laser receiver

Set the rotary laser to maximum speed and switch the laser receiver on.

It is able to detect the laser beam at a great distance now. Move the

SensoLite up and down through the laser beam until the middle indicator (2)

appears. Mark the measured height at the perimeter marking groove.

Continuous tone =

mark the reference

Rapid peeping Rapid peeping

The laser receiver has two tolerance settings:

– Yellow LED = Free-hand range: Display with larger tolerance for

rough alignment by hand.

– Green LED = Precision range: Display with smaller tolerance for preci-

sion alignment (e.g. levelling staff).

Manual_SensoLite-100_Rev.0311.indd 06 13.04.11 15:01

SensoLite 100

Universal mount

The laser receiver can be installed on levelling

staffs with the aid of the universal mount. The

Flexi measuring staff (Order number 080.50) is

always recommended when measuring from floor

heights. It also allows you to determine heights

directly without any need for calculation.

Technical data (Subject to technical alterations)

Laser reception range max. 100 m (AutoSmart laser)

Power supply 1x 9ƁV block (type 6LR 61 / alkaline

battery)

Operating temperature 0°C ... + 40°C

Storage temperature 0°C ... + 70°C

Weight (incl. battery) 0,14 kg

Dimensions (W x H x D) 60 x 110 x 26 mm

EU directives and disposal

This device complies with all necessary standards for the free

movement of goods within the EU.

This product is an electric device and must be collected separa-

tely for disposal according to the European Directive on waste

electrical and electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

Manual_SensoLite-100_Rev.0311.indd 07 13.04.11 15:01

748

Laserontvanger voor rotatielasers met rode laserstraal

Lees de bedieningshandleiding en de bijgevoegde brochure 'Garantie-

en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven

aanwijzingen op. Bewaar deze documentatie goed.

Handontvanger beneden het

laserniveau

Exact in het laserniveau

gele led: Handsfree-bereik

groene led: fijnbereik

Handontvanger boven het

laserniveau

Magneet

Ontvangstveld laserstraal

Rondomlopende markeringsgroef

Libel

Universele houder

Bevestigingsschroef voor

meetlatten

Luidspreker

Verbindingsschroef

Batterijvakje

Volume verminderen

Apparaat inschakelen /

apparaat uitschakelen:

toets 3 sec. lang indrukken

Volume verhogen

Achterzijde

Manual_SensoLite-100_Rev.0311.indd 08 13.04.11 15:01

SensoLite 100

30 mm

Laser

–

Plaatsen van de batterijen

Om de levensduur van de batterijen te verlen-

gen, schakelt de ontvanger na ca. 5 minuten

zonder gebruik automatisch uit.

Werken met de laserontvanger

Stel de rotatielaser in op het maximale toerental en schakel de

laserontvanger in.

Nu kan de laserontvanger de laserstraal op grote afstand optimaal herkennen.

Beweeg vervolgens de laserontvanger door de laserstraal omhoog en omlaag

totdat de middelste weergave (2) verschijnt. Markeer nu de meethoogte op

de rondomlopende markeergroef.

Constant geluid = mar-

keer de referentiemaat

snel piepgeluid snel piepgeluid

De laserontvangers beschikken over 2 tolerantiebereiken:

– gele led = handsfree-bereik: weergave met grotere tolerantie voor

een grove, handmatige uitlijning.

– groene led = fijnbereik: weergave met kleinere tolerantie voor een

fijne uitlijning (bijv. met meetlatten).

Manual_SensoLite-100_Rev.0311.indd 09 13.04.11 15:01

Technische gegevens (Technische veranderingen voorbehouden)

Laserontvangstbereik max. 100 m (AutoSmart-Laser)

Stroomvoorziening 1 x 9V-blok (type 6LR 61 /

alkalibatterij)

Werktemperatuur 0°C ... + 40°C

Opbergtemperatuur 0°C ... + 70°C

Gewicht (incl. batterijen) 0,14 kg

Afmetingen (B x H x D) 60 x 110 x 26 mm

Universeel houder

De ontvanger kan d.m.v. de universeel houder

aan de meetlatten bevestigd worden. Het

is raadzaam, de flexibele meetlat (bestelnr.:

080.50) voor alle metingen van vloerhoogtes te

gebruiken. Hiermee kunt u – zonder te moeten

rekenen – direct hoogteverschillen vaststellen.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor

het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de

Europese richtlijn voor oude elektrische en elektronische appara-

tuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Manual_SensoLite-100_Rev.0311.indd 10 13.04.11 15:01

Otros manuales para SensoLite 100

Tabla de contenidos

Idiomas:

Otros manuales de Nivel láser de LaserLiner

LaserLiner

LaserLiner TITANIUM Manual de usuario

LaserLiner

LaserLiner DigiLevel Compact Manual de usuario

LaserLiner

LaserLiner SuperPlane-Laser 3D Manual de usuario

LaserLiner

LaserLiner SuperLine-Laser 360 Manual de usuario

LaserLiner

LaserLiner EasyCross-Laser Green Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser 2 XP Manual de usuario

LaserLiner

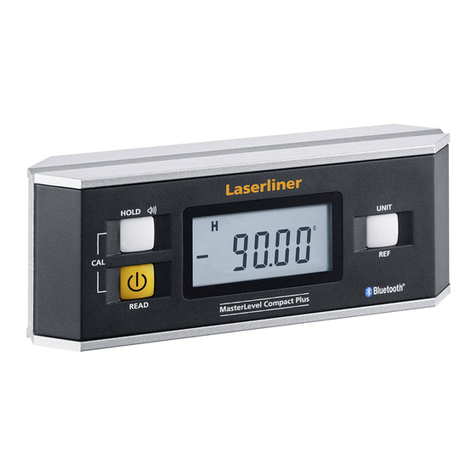

LaserLiner MasterLevel Compact Plus Manual de usuario
