LaserLiner SuperSquare-Laser 2G Manual de usuario
SuperSquare-Laser 2G
Laser
515 nm
DE
EN
NL
DA
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
02
07
12
17
22
27
32
37
42
47
52
57
02
DE
Lesen Sie die Bedienungsanleitung, das beiliegende
Heft „Garantie- und Zusatzhinweise“ sowie die aktu-
ellen Informationen und Hinweise im Internet-Link am
Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage
ist aufzubewahren und bei Weitergabe der Laser-
einrichtung mitzugeben.
!
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen
bewusst zu schließen und der Kopf sofort aus dem Strahl zu
bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals
mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-
zweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine
oder mehrere Funktionen ausfallen oder die Batterieladung
schwach ist.
90° Linien-Laser
– Die 2 gut sichtbaren Laserlinien eignen sich hervorragend zum
Ausrichten von Fliesen.
– Vertikales und horizontales Nivellieren an der Wand
– Mit den angebrachten Anlegekanten und der Auageäche
lassen sich Bodeniesen einfach positionieren.
– Saubere Anwendung auf allen Oberächen – auch mit Pins
– Libellen zur Justierung des Gerätes
SuperSquare-Laser 2G
03
1
1
2
2
3
35
5
4
6
–
–
8
7 7
DE

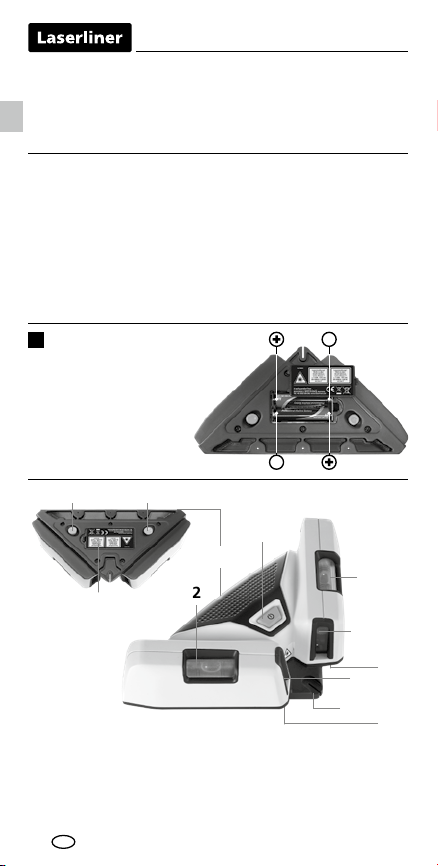

Einlegen der Batterien
Batteriefach (8) öffnen
und Batterien gemäß den
Installationssymbolen ein-
legen. Dabei auf korrekte
Polarität achten.
1
AN- / AUS-Schalter
2
Libellen für Wand-
Anwendungen
3
Laseraustrittsfenster
4
90° Anlegekante
5
Auageäche
6
Anlegekante
7
Pins
8
Batteriefach
– Das Messgerät hält die Vorschriften und Grenzwerte für
die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie
2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschrittmachern, sind zu beachten. Die Möglichkeit
einer gefährlichen Beeinussung oder Störung von und durch
elektronische Geräte ist gegeben.
– Gut reektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst
durch Absperrungen und Stellwände begrenzen und den
Laserbereich durch Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
04
DE
4
3Anwendungen auf der Wand
Zum horizontalen und vertikalen Nivellieren das Gerät
auf die Wand setzen. Anschließend das Gerät mit Hilfe
der Libellen ausrichten.
Befestigung an der Wand
1. Gerät auf die Wand aufsetzen.
2. Die Pins durch die vorgesehenen
Löcher stecken.
Überprüfen Sie regelmäßig die Genauigkeit vor dem
Gebrauch, nach Transporten und langer Lagerung.
!
Ca. 6-mal heller als ein typischer, roter Laser
mit 630 - 660 nm
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen
für eine hohe Qualität der Linie, ein sauberes,
klares und dadurch gut sichtbares Linienbild. Im Gegensatz zu
früheren Generationen sind sie temperaturstabiler und energie-
effizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit
im Wellenbereich des grünen Laser als zum Beispiel beim roten
Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur
roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also
Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter
ungünstigen Bedingungen.
2Anwendungen auf dem Boden
Gerät mit AN- / AUS-Schalter (1)
einschalten. Die Laserlinien erzeugen
nun zwei Markierungen im 90° Winkel
auf dem Boden. Mit diesen können
einfach und exakt Fliesen verlegt
werden. Die 90° Anlegekante (4) und
die Auageäche (5) erleichtern das
Ausrichten der ersten Bodeniese.
SuperSquare-Laser 2G
05
DE
Technische Daten (Technische Änderungen vorbehalten. 19W48)
Winkelgenauigkeit ± 0,5 mm / m
Nivellierung manuell
Sichtbarkeit (typisch)* 10 m
Laserwellenlänge 515 nm
Laserklasse 2 / < 1 mW
(EN 60825-1:2014/AC:2017)
Stromversorgung 2 x 1,5V LR6 (AA)
Betriebsdauer ca. 3 Std.
Arbeitsbedingungen
0°C … 50°C, Luftfeuchtigkeit
max. 80% rH, nicht kondensie-
rend, Arbeitshöhe max. 4000 m
über NN (Normalnull)
Lagerbedingungen -10°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 200 x 48 x 100 mm
Gewicht 350 g (inkl. Batterien)
5
An der Wand ein Lot mit einer min. 2,5 m langen Schnur
befestigen, das Lot sollte dabei frei pendeln. Das Gerät
einschalten, die Linien auf das Lot richten und die Libellen (2)
ausrichten. Die Genauigkeit liegt innerhalb der Toleranz,
wenn die Abweichung zwischen Laserlinie und Lotschnur
nicht größer als 0,5 mm / m ist.
Überprüfung der vertikalen Linie
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten
Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und
Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren
Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät sollte regelmäßig kalibriert und geprüft werden,
um die Genauigkeit und Funktion zu gewährleisten. Wir emp-
fehlen Kalibrierungsintervalle von 1-2 Jahren. Setzen Sie sich
dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden
Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
* bei max. 300 Lux
06
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info/?an=AFP
SuperSquare-Laser 2G
07
EN
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation,
they should shut their eyes and immediately move away
from the beam.
– Under no circumstances should optical instruments
(magnifying glass, microscope, binoculars) be used to look
at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014/AC:2017
90° line Laser
– The 2 clearly visible laser lines are ideally suited for
aligning tiles.
– Vertical and horizontal levelling on walls
– The applied lay edges and contact surface make it easy
to position oor tiles.
– Clean application on all surfaces – also when using pins
– Vials to adjust the device
Completely read through the operating instructions,
the „Warranty and Additional Information“ booklet as
well as the latest information under the internet link
at the end of these instructions. Follow the instructions
they contain.This document must be kept in a safe place
and if the laser device is passed on, this document must
be passed on with it.
!
Safety instructions
Using class 2 lasers
General safety instructions
– The device must only be used in accordance with its
intendedpurpose and within the scope of the specications.
– The measuring tools and accessories are not toys.
Keep out of reach of children.
–
Modications or changes to the device are not permitted, this
will otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme
temperatures, moisture or signicant vibration.
– The device must no longer be used if one or more of its
functions fail or the battery charge is weak.
08
EN
1
2
2
3
35
5
4
6
–
–
8
7 7
1Inserting batteries
Open the battery compartment (8)
and insert batteries according
to the symbols. Be sure to pay
attention to polarity.
1
ON / OFF switch
2
Vials for wall applications
3
Laser output windows
4
90° try-square edge
5
Contact surface
6
Lay edge
7
Pins
8
Battery compartment
– The measuring device complies with electromagnetic
compatibility regulations and limits in accordance with
the EMC Directive 2014/30/EU.
–
Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers –
may apply. Electronic devices can potentially cause hazards
or interference or be subject to hazards or interference.
Safety instructions
Dealing with electromagnetic radiation
– Reective, specular or shiny surfaces must be covered whilst
laser devices are in operation.
– In public areas shield off the laser beam with barriers and
partitions wherever possible and identify the laser area with
warning signs.
SuperSquare-Laser 2G
09
EN
2On-oor applications
Turn on the unit with the ON / OFF
switch (1). The laser lines now produce
2 marks at 90° angles on the oor.
These projected lines allow tiles to be
laid easily, yet precisely. The 90° lay
edge (4) and the contact surface (5)
make it easy to align the rst oor tile.
3
4
Wall applications
Mount the device on the wall for horizontal and vertical
levelling. Then align the device with the vials.
Mounting on the wall
1. Place device on the wall.
2. Push the special pins through
the appropriate holes.
Regularly check the calibration before use, after
transport and after extended periods of storage.
!
Approx. 6 times brighter than a typical red laser
with 630 - 660 nm
Green laser technology
Laser modules in DLD design stand for high
line quality as well as a clean and clear and
therefore easily visible line image. Unlike previous generations
they are more temperature-stable and energy efficient.
Furthermore, the human eye has a higher sensitivity to the
wave range of the green laser than the red laser, for example.
This makes the green laser diode appear much brighter than
the red one.
Green lasers, especially in the DLD design, thus offer
advantages with regards to how visible the laser line is under
unfavourable conditions.
10
EN
5
Fix a plumb bob with a line at least 2.5 m in length on the
wall, making sure that the bob can swing freely. Switch on the
laser, direct the lines at the plumb and align the bubble levels (2).
The precision is within tolerance if the deviation between the
laser line and plumb line is not greater than 0.5 mm / m.
Checking the vertical line
Information on maintenance and care
Clean all components with a damp cloth and do not use
cleaning agents, scouring agents and solvents. Remove
the battery(ies) before storing for longer periods. Store
the device in a clean and dry place.
Calibration
The measuring device should be calibrated and tested on
a regular basis to ensure it is accurate and working properly.
We recommend the measuring device is calibrated every
1 - 2 years. If necessary, contact your distributor or the
UMAREX-LASERLINER service department.
* at max. 300 lux
Technical data (Subject to technical changes without notice. 19W48)
Angle accuracy ± 0.5 mm / m
Levelling manual
Visibility (typical)* 10 m
Laser wavelength 515 nm
Laserklasse 2 / < 1 mW
(EN 60825-1:2014/AC:2017)
Power supply 2 x 1.5V LR6 (AA)
Operating time approx. 3 hours
Operating conditions
0°C … 50°C, max. humidity
80% rH, no condensation,
max. working altitude 4000 m
above sea level
Storage conditions -10°C … 70°C,
max. humidity 80% rH
Dimensions (W x H x D) 200 x 48 x 100 mm
Weight 350 g (incl. batteries)
Tabla de contenidos
Idiomas:
Otros manuales de Nivel láser de LaserLiner
LaserLiner
LaserLiner DigiLevel Pro 120 Manual de usuario
LaserLiner
LaserLiner Quadrum Manual de usuario
LaserLiner
LaserLiner DigiLevel Pro 120 Manual de usuario
LaserLiner
LaserLiner SuperLine-Laser 360 Manual de usuario
LaserLiner
LaserLiner Quadrum DigiPlus Manual de usuario
LaserLiner
LaserLiner BeamControl-Master Manual de usuario
LaserLiner
LaserLiner LL Power Pro Manual de usuario
LaserLiner
LaserLiner X3-Laser Manual de usuario
LaserLiner
LaserLiner SuperCross-Laser SCL 2 Manual de usuario
LaserLiner
LaserLiner Duraplane 360 Manual de usuario
LaserLiner
LaserLiner EasyCross-Laser Manual de usuario
LaserLiner
LaserLiner SuperPlane-Laser 3D Manual de usuario
LaserLiner
LaserLiner AutoCross Laser 2 Manual de usuario
LaserLiner
LaserLiner Greenline-Laser 3P Manual de usuario
LaserLiner
LaserLiner SensoLite 310 Manual de usuario
LaserLiner
LaserLiner CompactPlane-Laser 3G Pro Manual de usuario
LaserLiner
LaserLiner SmartCross-Laser Manual de usuario
LaserLiner
LaserLiner AquaPro Manual de usuario
LaserLiner
LaserLiner ArcoMaster 40 Manual de usuario
LaserLiner
LaserLiner AutoCross-Laser 2 XP Manual de usuario
