Geo-FENNEL Maxi-Liner FL 65 HP Manual de usuario

Bedienungsanleitung

User manual

Vollautomatischer Linienlaser

Fully Automatic Laser Cross Level

Maxi-Liner FL 65 HP

LIEFERUMFANG

Maxi-Liner FL 65 HP, Empfänger FR 55 mit

Halteklammer, Universal-Bodenstativ, magn.

Zieltafel, Laserbrille, Akku und Ladegerät,

Batteriefach für Alkalinebatterien, Kunststoff-

koffer, Bedienungsanleitung

KIT CONSISTS OF

Maxi-Liner FL 65 HP, receiver FR 55 with clamp

for levelling staff, integrated floor tripod, mag-

netic target, laser intensive glasses, recharge-

able battery and charger, case for alkaline batte-

ries, hard case, user manual

TECHNISCHE DATEN

Selbstnivellierbereich ± 5°

Genauigkeit ± 2 mm / 10 m

Arbeitsbereich

ohne Empfänger 20 m

mit Empfänger 60 m

Laserdiode / Laserklasse 635 nm / 2

Stromversorgung NiMH / alternativ

Alkaline-Batterien

Betriebsdauer Akkus 10 h

Ladegerät dient als

Netzgerät ja

Temperaturbereich -10°C bis +45°C

Gewicht (nur Gerät) 1,45 kg

TECHNICAL DATA

Self-levelling range ± 5°

Accuracy ± 2 mm / 10 m

Working range

without receiver 20 m

with receiver 60 m

Laser diode / Laser class 635 nm / 2

Power supply NiMH / alternatively

Alkaline batteries

Operation time 10 h

Charger = power supply yes

Temperature range -10°C to +45°C

Weight (instrument only) 1,45 kg

MERKMALE

Selbstnivellierend

5 Laserkreuze

4 vertikale Linien im rechten Winkel zueinander

2 horizontale Linien

Laserkreuz an der Decke

Lotpunkt zum Boden

Abschaltbare Selbstnivellierfunktion für ma-

nuelle Anwendungen (schräg)

Empfänger FR 55 zur Verlängerung des Arbeits-

bereiches auf 60 m

Verstellbarer 360°-Teilkreis mit Seitenfeintrieb

Transportsicherung

Optisches und akustisches Signal, wenn außer-

halb des Selbstnivellierbereiches

Integriertes Bodenstativ

5/8“-Anschluss für Baustativ

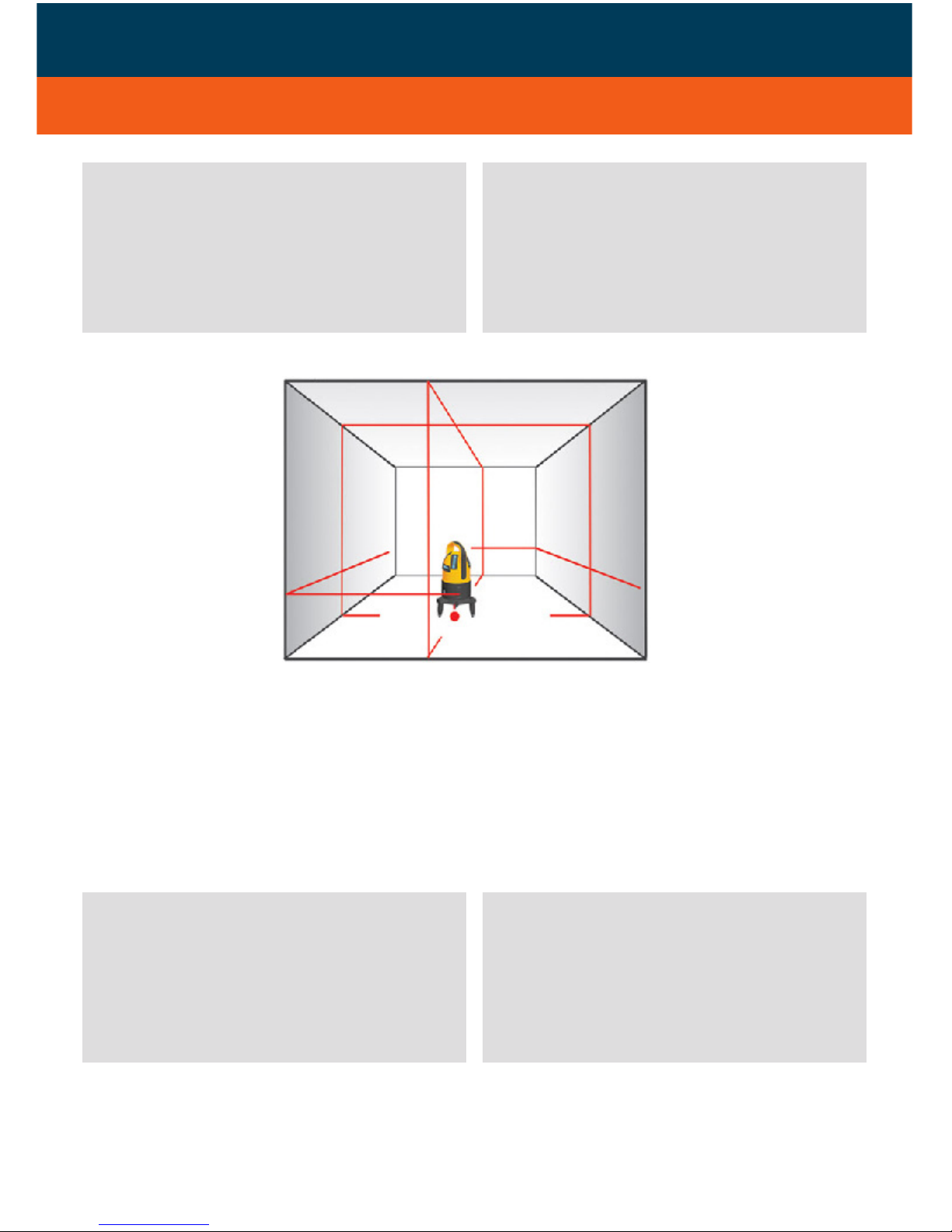

CHARACTERISTICS

Self-levelling

5 laser crosses

4 vertical laser lines at 90° to each other

2 horizontal laser lines

Laser cross to the ceiling

Plumb beam down

Self-levelling function can be switched off

for manual use

Receiver FR 55 to extend working range up to

60 m

Adjustable 360° circle with slow motion screw

Transport lock

Visible and audible signal when out of level

Integrated floor tripod

5/8“-thread for builders‘ tripod

FUNKTIONEN

Zum Übertragen von Höhen, Abhängen von

Decken, Ausrichten von Ständerwänden, Fen-

stern, Türen sowie für Fluchtungen, rechte

Winkel, Ablotungen

FUNCTIONS

For transferring levels, hanging suspended

ceilings or aligning stud walls, windows,

doors and for alignments, right angles and

plumb lines

BEDIENELEMENTE

1) Tastatur

2) Libelle

3) Transportsicherung

4) Seitenfeintrieb

5) Bodenstativ

6) Laserausgangsfenster

7) Trageriemen

8) Ladebuchse

9) Batteriefach

10) Justierbares Stativbein

11) 5/8“-Adapter

FEATURES

1) Keypad

2) Vial

3) Transport lock

4) Tangent screw

5) Floor tripod

6) Laser emitting windows

7) Carrying strap

8) Charging plug

9) Battery compartment

10 Adjustable tripod leg

11) 5/8“ thread

Fine adjustment handwheel

Laser output window

Keypad

Round bubble

Locking handwheel

4 x AA Alkaline-Batterien

Der Laser kann alternativ mit Alkaline-Batterien

betrieben werden.

Verschluss des Batteriefachs (9) aufschrauben

und Akkupack herausnehmen. Alkaline-Batte-

rien in das dafür vorgesehene Fach einlegen

(Polarität beachten), das Fach in das Gerät

einsetzen und Gerät wieder verschließen.

4 x AA alkaline batteries

FL 65 HP can be used with alkaline batteries

alternatively.

Unscrew lock of battery door (9) and remove

NiMH battery case. Put in alkaline batteries

into alkaline battery case (take care to polarity),

put case into the laser and lock again.

Polarity indication of battery

Polarität / Polarity

STROMVERSORGUNG

Der Laser kann mit NiMH-Akku und alternativ

mit handelsüblichen Alkalinebatterien betrieben

werden.

NiMH-Akku

Der Laser ist mit einem wiederaufladbaren

NiMH-Akkupack ausgestattet. Ladegerät mit

Netz und Ladebuchse (8) am Gerät verbinden.

Der Ladezustand wird an der kleinen Lampe

am Ladegerät angezeigt:

Rotes Licht zeigt an, dass der Akku geladen

wird.

Grünes Licht zeigt an, dass der Akku voll ge-

laden ist.

Der Akkupack kann auch außerhalb des Gerätes

geladen werden.

BATTERY AND CHARGER

Both the standard NiMH battery or 4 x AA

alkaline batteries can be used.

NiMH battery pack

FL 65 HP comes with NiMH rechargeable bat-

tery pack. Connect the charger with socket (8).

Red light at the charger indicates that batte-

ries are being charged.

Green light at charger indicates that batte-

ries are fully charged.

The NiMH battery pack can be charged outside

of the laser.

Charging indication LED

Charger

BEDIENUNG

Gerät aufstellen

1) Auf Stativ: Gerät mit der 5/8“-Stativanzugs-

schraube eines handelsüblichen Baustativs

verbinden.

2) Auf dem Fußboden: Mit Bodenstativ (5) (fest

mit dem Gerät verbunden) aufstellen.

Gerät mit Hilfe der Libelle (2) immer möglichst

waagerecht aufstellen, damit die Selbstnivellie-

rung des Gerätes einwandfrei arbeitet.

Feinjustierung durch justierbare Stativbeine (4)

vornehmen.

OPERATION

Set up laser

1) On a tripod: Connect laser to 5/8“ retaining

bolt of builder‘s tripod.

2) On the floor: Set up on floor tripod.

Set up instrument as upright as possible by

means of vial (2) to allow the self-levelling sys-

tem to function within the range.

Fine adjustment with adjustable tripod legs.

Bubble centered

VERSTELLBARER 360°-TEILKREIS UND

FEINTRIEB

Der FL 65 HP ist mit einem 360°-Teilkreis aus-

gestattet. Das Gerät kann grob per Hand ge-

dreht werden oder fein mit dem Feintrieb (4).

ROTATABLE CIRCLE AND TANGET SCREW

FL 65 HP is equipped with a 360° rotatable

circle. The laser can be rotated by hand or

carefully by use of the tangent screw.

•

BEDIENFELD

1) Auswahl der Laserlinien

2) Manuell-LED

3) Manuell AN/AUS

4) Auswahl der Laserlinien

5) Pulsfunktion / Empfängerbetrieb

6) LED Pulsfunktion

KEYPAD

1) Selection of laser lines

2) Manual LED

3) Manual ON/OFF

4) Selection of laser lines

5) Pulse function / Use with receiver

6) LED Pulse function

EINSCHALTEN

An-/Aus-Schalter (3) in Position „ON“ bringen.

Das Gerät ist nun betriebsbereit (Bedienfeld ist

erleuchtet). Steht das Gerät zu schräg (außer-

halb des Selbstnivellierbereiches), ertönt ein

akustisches Warnsignal. Eingeschaltete Laser-

linien blinken als zusätzliche Warnung.

Zum Ausschalten An-/Aus-Schalter wieder in

Position „OFF“ stellen. Das Gerät ist nun aus-

geschaltet, und der Kompensator wird blok-

kiert, um Beschädigungen während des

Transportes zu vermeiden.

Bevor das Gerät in den Koffer gepackt wird,

An-/Aus-Schalter immer in Position „OFF“

stellen! Ein akustisches Warnsignal ertönt,

wenn dies einmal übersehen wurde.

SWITCH ON

Set On/Off knob (3) in position „ON“. Instru-

ment is now ready for use (keypad is illumi-

nated). An audible and optical (blinking lines)

alarm indicates when the instrument was set

up outside of compensator range. Set up

instrument on a more even surface.

To switch off instrument bring On/Off knob in

position „OFF“. Instrument is now switched

off and the compensator is blocked to avoid

damages during transport.

NOTE: During transport On/Off knob (compen-

sator clamp) must be set to „OFF“. Disregard

may lead to damages of the compensator.

•

EMPFÄNGERBETRIEB (OPTIONAL)

Der FL 65 HP kann zur Verlängerung des Ar-

beitsbereiches oder bei Einsatz unter ungün-

stigen Lichtverhältnissen mit dem Empfänger

FR 55 eingesetzt werden. Der Empfänger ist

im Lieferumfang enthalten.

USE WITH RECEIVER (OPTIONAL)

To prolong the working range of the laser or

at unfavourable light conditions FL 65 HP can

be used with the receiver FR 55 (included in

this kit).

AUSWAHL DER LASERLINIEN

Nach dem Einschalten des Gerätes können die

Laserlinien wie folgt geschaltet werden:

Auswahlknopf Nr. 1 = H1,V1,V2,D

Auswahlknopf Nr. 4 = H2,V3,V4,D

SELECTION OF LASER LINES

After switching FL 65 HP on laser lines can be

chosen as follows:

Press selection button no. 1 = H1,V1,V2,D

Press selection button no. 4 = H2,V3,V4,D

ANWENDUNGSBEISPIELE SAMPLES OF APPLICATION

MANUELL-FUNKTION

Die Manuell-Funktion ist nur möglich im OFF-

Zustand des Gerätes (da andernfalls Kompen-

satoralarm ausgelöst würde). Dazu Manuell-

Taste (3) drücken und dann gewünschte Linien

schalten. Nun kann der FL 65 HP in Schrägpo-

sition angewendet werden.

MANUAL FUNCTION

Manual function is only available in OFF mode

(as otherwise compensator alarm would start).

Press manual key (3) and choose desired

laser lines. Now FL 65 HP can be used in slope

position.

OPTIONALES ZUBEHÖR OPTIONAL ACCESSORIES

Aluminiumstativ

Aluminium tripod

FS 23

Länge / Length

105 -170 cm

Gewicht / Weight

3,8 kg

Art.-Nr./Ref. no.152

Kurbelstativ

Elevating tripod

FS 30-M

Länge / Length

80 - 200 cm

Gewicht / Weight

5,2 kg

Art.-Nr./Ref. no. 158

Kurbelstativ

Elevating tripod

FS 30-L

Länge / Length

90 - 285 cm

Gewicht / Weight

8,2 kg

Art.-Nr./Ref. no 156

Kurbelstativ

Elevating tripod

FS 30-XL

Länge / Length

166 - 380 cm

Gewicht / Weight

15,6 kg

Art.-Nr./Ref. no 159

Wand- und Deckenhalter /

Wall and Ceiling Mount

WH1

Zur Befestigung des Lasers

an Wand- oder Deckenprofi-

len. Ideal im Innenausbau,

z.B. zum Abhängen von Dek-

ken.

To fix the laser on a wall or

ceiling. E.g. to make out

drop ceiling, ...

Art.-Nr./Ref. no. 290600

Klemmsäule / Floor-to-Ceiling-Pillar KS 3

Einbeinstativ / 1-leg-tripod

wird zwischen Boden und Decke festge-

klemmt / to be fixed between floor and

ceiling

5 Teilstücke / 5 sections

max. Länge / max. length 3,40 m

inkl. Adapter für / incl. adapter for 5/8“

& 1/4“

Lieferung inkl. Tasche / with carrying

bag

Art.-Nr./Ref. no. 520100

Kurbelstativ / Elevating tripod FS 10

Arbeitsbereich / Working range 53 -163 cm

(inkl. 30 cm langer Mittelsäule) / (incl. 30 cm

centre column)

Drehbarer Stativkopf / Rotating head

Eingebaute Dosenlibelle / Circular bubble

Inkl. Tragetasche / With carrying bag

Art.-Nr./Ref. no. 302000

RECEIVER FR 55 WITH CLAMPEMPFÄNGER FR 55 MIT HALTEKLAMMER

BEDIENELEMENTE

1) Libelle

2) Empfangsfenster

3) Ton an / aus

4) AN- / AUS-Schalter

5) Libelle

6) Display

7) „0“-Linie

8) Lautsprecher

9) LED / Pfeil

10) LED / Punkt

11) LED / Pfeil

12) „0“-Linie

13) 1/4“-Gewinde für Klammer

14) Batteriefach

FEATURES

1) Vial

2) Receiving window

3) Sound on/off

4) On / Off switch

5) Vial

6) Display

7) Zero indication line

8) Loudspeaker

9) LED / arrow

10) LED / point

11) LED / arrow

12) Zero indication line

13) 1/4“-mounting hole for clamp

14) Battery compartment

LIEFERUMFANG

Empfänger FR 55, Batterie, Halteklammer,

Etui, Bedienungsanleitung

SUPPLIED WITH

Receiver FR 55, battery, clamp, case,

user manual

TECHNISCHE DATEN

Anzeige Display vorn

LEDs vorn, seitlich, oben

Genauigkeit ± 1 mm

Signaltöne 3

Stromversorgung 1 x 9V

TECHNICAL DATA

Indication Front display

LEDs both sides, on top

Accuracy ± 1 mm

Tones 3

Power Supply 1 x 9V

Tabla de contenidos

Otros manuales de Nivel láser de geo-FENNEL

geo-FENNEL

geo-FENNEL Ecoline EL 607 Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manual de usuario

geo-FENNEL

geo-FENNEL FL 60 Maxi Liner Manual de usuario

geo-FENNEL

geo-FENNEL FL 220HV Manual de usuario

geo-FENNEL

geo-FENNEL FL 100HAJunior Manual de usuario

geo-FENNEL

geo-FENNEL DuoCrossPointer3 HP Manual de usuario

geo-FENNEL

geo-FENNEL FLG 260VA-Green Manual de usuario

geo-FENNEL

geo-FENNEL Selection Pro FL 80 Manual de usuario

geo-FENNEL

geo-FENNEL FLG 40-Green Manual de usuario

geo-FENNEL

geo-FENNEL Pro Series Manual de usuario

geo-FENNEL

geo-FENNEL FL 40-Pocket II Manual de usuario

geo-FENNEL

geo-FENNEL FL 100HA Junior Manual de usuario

geo-FENNEL

geo-FENNEL DuoCrossPointer3 HP Manual de usuario

geo-FENNEL

geo-FENNEL Torpedo Manual de usuario

geo-FENNEL

geo-FENNEL MULTI-LINER FL 50 Manual de usuario

geo-FENNEL

geo-FENNEL CrossPointer5 SP Manual de usuario

geo-FENNEL

geo-FENNEL FET 220K-L Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO Series Manual de usuario

geo-FENNEL

geo-FENNEL FL 245HV + Manual de usuario

geo-FENNEL

geo-FENNEL FL 30 Manual de usuario

geo-FENNEL

geo-FENNEL FL 10-CROSS Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO FLG 70-GREEN SP Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO Series Manual de usuario

geo-FENNEL

geo-FENNEL Ecoline EL 503 Manual de usuario

Manuales populares de Nivel láser de otras marcas

Nedo

Nedo ET-5 Manual de usuario

LaserLiner

LaserLiner X2-Laser Manual de usuario

Spectra

Spectra LL300N Manual de usuario

Nedo

Nedo Crossliner 4 Manual de usuario

Lasertec

Lasertec FX360G Manual de usuario

Flex

Flex ALC 8 Manual de usuario

Black & Decker

Black & Decker LZR5 Manual de usuario

Johnson

Johnson 40-6692 Manual de usuario

Cocraft

Cocraft HL 20-SG Manual de usuario

Zircon

Zircon iLine Manual de usuario

HWH

HWH 310 SERIES Manual de usuario

Leica

Leica iCON robot 60 Manual de usuario

LaserLiner

LaserLiner SuperCross-Laser SCL 2 Manual de usuario

LaserLiner

LaserLiner ActiveFinder XP Manual de usuario

DeWalt

DeWalt DW082 Manual de usuario

imex

imex EL20 Manual de usuario

Fixturlaser

Fixturlaser NXA D I-0912 Manual de usuario

Wacker Neuson

Wacker Neuson PAL450 Manual de usuario

geo-FENNEL Maxi-Liner FL 65 HP Manual de usuario

Manuales populares de Nivel láser de otras marcas
