Festo HMP-...-SL Series Manual de usuario

Bedienungsanleitung

Sensorleiste für Linearmo-

dul HMP-... Typ HMP-...-SL

Operating instructions

Sensor manifold for HMP-...

linear module Type HMP-...-SL

Einbau und Inbetriebnahme sind nur

durchzuführen von Fachpersonal mit

entsprechender Qualifikation gemäß Be-

dienungsanleitung.

Fitting and commissioning must be car-

ried out only by qualified technicians in

accordance with these operating instruc-

tions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

390 971

9906NH D/GB 1

Operating parts and

connections

1Bedienteile und Anschlüsse

Magnet

Zylinderstift zur Positionierung des

Magnethalters

Magnethalter

Nut für max. 2 Näherungsschalter

Enddeckel

Einfräsung für Kabelabgang (im

Enddeckel des Linearmoduls)

Nut für max. 3 Näherungsschalter

Sensorleiste

Kugellaufbahn des Führungsrohrs zur

Winkelausrichtung des Magnethalters

Frontdeckel

Magnet

Cylinder pin for positioning the

magnet support

Magnet support

Sensor groove for max. 2 sensors

End cover

Recess for cable exit (in end cover

of linear module)

Sensor groove for max. 3 sensors

Sensor manifold

Ball-bearing track of the guide tube for

setting the angle of the magnet support

Front cover

123

Bild 1/Fig. 1

HMP-...-SL

9906NH D/GB 2

Funktion und Anwendung

Die Sensorleiste HMP-...-SL ist ein Ergän-

zungsmodul zum pneumatischen Linear-

modul HMP-... . Es können bis zu 5 Nä-

herungsschalter in den Nuten

und

der Sensorleiste plaziert werden. Die elek-

trischen Kabel werden durch eine Profi-

laussparung am Enddeckel des Linearmo-

duls nach außen geführt. Dabei ist die Ka-

belführung gemäß Bild 2 zu beachten.

Die Sensorleiste dient bestimmungsge-

mäß zur Abfrage von Endlagen- und

Zwischenpositionen mit Näherungs-

schaltern vom Typ SME-8-.../SMT-8-... .

Function and application

The HMP-...-SL sensor manifold is a

supplementary module to the pneumatic

linear module type HMP-... . Up to 5

sensors can be placed in the sensor

grooves

and

. The electric cables

can be passed out through a recess on

the end cover of the linear module.

Please note the cable routing as shown

in Fig. 2.

The sensor manifold is intended for scan-

ning both the end and intermediate position-

s of the piston in the linear module. The

sensors used are of type SME-8-.../SMT-8-... .

Bild 2/Fig. 2

9906NH D/GB 3

Voraussetzungen für den

Produkteinsatz

HINWEIS:

Durch unsachgemäße Handhabung

entstehen Fehlfunktionen.

•

Stellen Sie sicher, daß die Hin-

weise dieses Kapitels stets ein-

gehalten werden.

Dies macht das Produktverhalten

ordnungsgemäß und sicher.

•Vergleichen Sie die Grenzwerte die-

ser Bedienungsanleitung mit Ihrem

aktuellen Einsatzfall (z.B. für Kräfte,

Momente, Temperaturen).

•Berücksichtigen Sie die Umgebungs-

bedingungen vor Ort.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigenmäch-

tige Veränderung.

Conditions of use

PLEASE NOTE

Incorrect handling and operation can

lead to malfunctioning.

•

Make sure that these instructions

are always observed.

The product will then operate

correctly and reliably.

•Compare the limit values in these

operating instructions with your ac-

tual application (e.g. in respect of

forces, torques, temperatures).

•Take the ambient conditions at the

location site into consideration.

•Use the product in its original condi-

tion without undertaking any modifi-

cations.

C%mbar

Bild 3/Fig. 3

HMP-...-SL

9906NH D/GB 4

Einbau

Einbau mechanisch

HINWEIS:

Fehlschaltungen der Näherungsschal-

ter können durch einen falsch positio-

nierten Magnethalter entstehen.

•

Stellen Sie sicher, daß der

Magnethalter nur in der beschrie-

benen Weise und an der vorgege

benen Position befestigt wird.

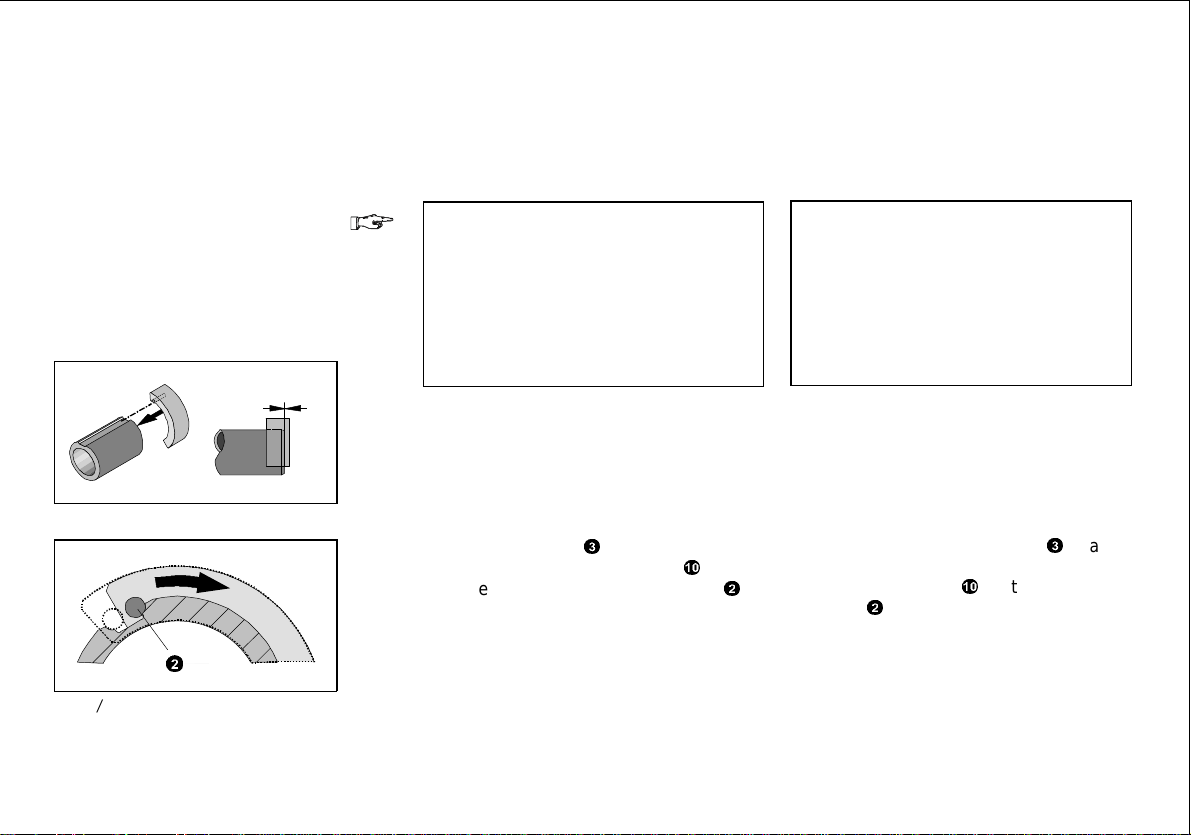

Zur Vorbereitung des Magnethalterein-

baus:

•Vollziehen Sie folgende Schritte

1. Anschlag des Magnethalters auf

der Enddeckelseite am Führungs-

rohr (X) plazieren.

2. Magnethalter

im Uhrzeigersinn

drehen (vom Frontdeckel

gesehen), bis der Zylinderstift

in der oberen Kugellaufbahn des

Führungsrohrs an der rechten

Flanke anliegt.

3. Magnethalter wieder herausnehmen.

4. Auflagefläche reinigen.

Fitting

Mechanical fitting

PLEASE NOTE

The sensors may not switch correctly

if the magnet support is incorrectly

positioned.

•

Make sure that the magnet

support is fastened only as

described and only in the position

specified.

In order to prepare the magnet support

for fitting:

•proceed as follows:

1. Place the stop of the magnet

support on the end cover side of

the guide tube (X).

2. Turn the magnet support

in a

clockwise direction (as seen from

the front cover

, until the cylinder

lies in the upper ball-

bearing track of the guide tube.

3. Remove the magnet switch again.

4. Clean the fastening surfaces.

0 mm

Bild 4/Fig. 4

Bild 5/Fig. 5

9906NH D/GB 5

Zur Befestigung des Magnethalters:

5. Dem Klebstoff beigefügte Klebe-

vorschriften beachten.

6. Auflagefläche des Magnethalters

mit einem unter Luftabschluß aus-

härtenden Klebemittel (z.B. Loctite

3660) dünn bestreichen.

7. Magnethalter gem. Punkt 1 und 2

aufkleben und bis zum Aushärten

fixieren.

Zum Einbau der Sensorleiste:

•Vollziehen Sie folgende Schritte:

1. Führungsrohr ausfahren.

2. Auflageflächen (A) reinigen.

3. Sensorleiste in die Kontur des

HMP-Grundprofils plazieren (siehe

Bild 6).

4. Sensorleiste bis zum Anschlag in

Richtung Enddeckel schieben.

5. Sensorleiste in dieser Position

einkleben und bis zum Aushärten

fixieren. Dabei muß die gesamte

Auflagefläche der Sensorleiste in

der Kontur aufliegen.

In order to fasten the magnet support:

5. Follow the instructions supplied

with the adhesive.

6. Spread a thin layer of adhesive,

which hardens under exclusion of

air (e.g. Loctite 3660), onto the fasten-

ing surface of the magnet support.

7. Glue the magnet support into place

in accordance with points 1 and 2.

In order to fit the sensor support:

•proceed as follows:

1. Move the piston rod out.

2. Clean the fastening surface (A).

3. Place the sensor manifold in the

contour of the HMP base profile

(see Fig. 6).

4. Push the sensor manifold as far

as possible in the direction of the

end cover.

5. Glue the sensor support into place

as described for the magnet supp-

port. In doing this, make sure that

the complete fastening surface of

the sensor support lies in the con-

tour.

(A)

Bild 6/Fig. 6

Bild 7/Fig. 7

HMP-...-SL

9906NH D/GB 6

When pre-fitting the sensors:

•observe the following points:

– the cable exit for the sensors

faces in the direction of the end

cover.

– the cable grooves are intended

for the following number of

sensors:

Intended number

of sensor cables

Upper sensor cable groove 2

Lower sensor cable groove 3

Fig. 8

•Push the sensors for scanning the

piston position into the sensor man-

ifold.

A short switching distance S can be

implemented if the sensors are

placed in separate sensor grooves.

•Fasten the sensors first in the

desired position.

Possible corrections to the position

can be made during a test run.

Zur Vormontage der Näherungsschalter:

•Beachten Sie folgende Punkte:

– der Kabelabgang der Näherungs-

schalter zeigt in Richtung End-

deckel.

– die Kabelführungsnuten sind für

folgende Anzahl an Näherungs-

schaltern vorgesehen:

Vorgesehene

Anzahl an Kabeln

Obere Nut 2

Untere Nut 3

Bild 8

•Schieben Sie die Näherungsschalter

zur Positionsabfrage in die Sensor-

leiste.

Eine kurze Schaltfolge S kann durch

Näherungsschalter in getrennten Nu-

ten realisiert werden.

•Befestigen Sie die Näherungsschalter

zunächst an der gewünschten Stelle.

Mögliche Positionskorrekturen können

im Probelauf vorgenommen werden.

Bild 9/Fig. 9

Bild 10/Fig. 10

9906NH D/GB 7

•Press the sensor cables into the

cable groove.

Only then can the maximum in-

tended number of sensors be used.

•Replace the profile sealing (B).

The connecting cables for the sensors

are brought to the outside through the

recess

in the end cover of the linear

module (see Fig. 12).

Electrical fitting

•Connect the cables of the sensors

(e.g. with terminating module type

HMP-...-EL).

Make sure here that there is sufficient

cable in case the position of the

proximity switch must later be modified.

•Drücken Sie die Kabel der Näherungs-

schalter in die Kabelführungsnut.

Nur dann kann die maximal vor-

gesehene Anzahl der Näherungs-

schalter verwendet werden.

•Entfernen Sie die Profildichtung (B).

Die Anschlußkabel der Näherungs-

schalter werden über die Einfräsung

im Enddeckel des Linearmoduls

nach außen geführt (siehe Bild 12).

Einbau elektrisch

•Verkabeln Sie die Näherungs-

schalter (z. B. mit Abschlußmodul

HMP-...-EL).

Dabei ist auf genügend Kabelreserve

für mögliche Positionskorrekturen der

Näherungsschalter zu achten.

Bild 11/Fig. 11

(B)

Bild 12/Fig. 12

HMP-...-SL

9906NH D/GB 8

If you use terminating module type

HMP-...-EL, make sure that all the sen-

sors to be connected on the terminal

strip have the switching output PNP.

Otherwise the LED will not light up.

Commissioning

•Start a test run on the linear module.

•During this test run check to see if

the desired switching point of the

sensors is achieved.

Accessories

Designation Type

Sensor

– electric

– electronic SME-8-...

SMT-8-...

Adhesive Loctite 3660

Fig. 14

In Verbindung mit dem Abschußmo-

dul HMP-...-EL eignen sich nur Nä-

herungsschalter mit Schalterausgang

PNP.

Sonst leuchtet die LED nicht.

Inbetriebnahme

•Starten Sie einen Probelauf des Line-

armoduls.

•Prüfen Sie im Probelauf, ob die ge-

wünschten Schaltpunkte der Nä-

herungsschalter erreicht werden.

Zubehör

Bezeichnung Typ

Näherungsschalter

– elektrisch

– elektronisch SME-8-...

SMT-8-...

Klebemittel Loctite 3660

Bild 14

Bild 13/Fig. 13

9906NH D/GB 9

Störungsbeseitigung/Eliminating faults

Störung mögliche Ursache Abhilfe

Näherungsschalter schaltet nicht Anschlußfehler Näherungsschalter gemäß dessen

Bedienungsanleitung anschließen

Kabelbruch Näherungsschalter austauschen

Ungenaue Montage von Sensorleiste oder Magnethalter Linearmodul zu Festo senden

Näherungsschalter defekt Näherungsschalter austauschen

Mehrfachschaltungen eines Näherungsschalters Ungenaue Montage von Sensorleiste oder Magnethalter Linearmodul zu Festo senden

LED am Näherungs-schalter leuchtet nicht Schalterausgang der Näherungsschalter: NPN Näherungsschalter mit Schalter-

ausgang PNP wählen

Fault Possible cause Remedy

Sensor does not switch connection fault Connect sensor according to

relevant operating instructions.

cable fracture Replace sensor.

Fitting fault in sensor manifold or magnet support Return linear module to Festo.

Sensor defective Replace sensor.

Sensor switches several times Fitting fault in sensor manifold or magnet support Return linear module to Festo.

LED on proximity switch does not light up Switching output of the sensors is NPN Select sensors with switching

output PNP.

Bild 15/Fig. 15

HMP-...-SL

9906NH D/GB 10

Otros manuales para HMP-...-SL Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Unidad de control de Festo

Festo

Festo CP-FB13-E Manual de lista de piezas

Festo

Festo MS6-SV Series Manual de usuario

Festo

Festo CPX-AP-A-12DI4DO-M12-5P Manual de usuario

Festo

Festo VAEM-S6-S-FAS-4-4E Manual de usuario

Festo

Festo MPPES-...-010 Series Manual de usuario

Festo

Festo CHB-C-N Manual de usuario

Festo

Festo EXCM-10 Manual de usuario

Festo

Festo Compact Performance CP-FB6-E Manual de usuario

Festo

Festo CPX-AP-A-8DO-M12-5P Manual de usuario

Festo

Festo MS6-SV-...-C series Manual de usuario

Festo

Festo LF-D Series Manual de usuario

Festo

Festo MH1 Series Manual de lista de piezas

Festo

Festo CTEU-CO Manual de lista de piezas

Festo

Festo CPX-E-1CI Manual de usuario

Festo

Festo CPE PRS Series Manual de usuario

Festo

Festo VZXA-K Manual de operación y mantenimiento

Festo

Festo CP-FB13-E Manual de lista de piezas

Festo

Festo HMPL-20 Series Manual de usuario

Festo

Festo CDSV5.0 Series Manual de usuario

Festo

Festo CPX-4AE-4AA-H Manual de usuario

Festo

Festo CP-E16 Series Manual de usuario

Festo

Festo MS6-SV Series Manual de usuario

Festo

Festo MS6N-SV Instrucciones de instalación

Festo

Festo VZBA-...-63-T-22-...-V4V4T series Manual de usuario

Manuales populares de Unidad de control de otras marcas

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation

JS Automation MPC3034A Manual de usuario

JAUDT

JAUDT SW GII 6406 Series Guía rápida

Spektrum

Spektrum Air Module System Manual de usuario

BOC Edwards

BOC Edwards Q Series Manual de usuario

KHADAS

KHADAS BT Magic Manual de usuario

Etherma

Etherma eNEXHO-IL Manual de usuario

PMFoundations

PMFoundations Attenuverter Manual de usuario

GEA

GEA VARIVENT Manual de usuario

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manual de usuario

Altronix

Altronix LINQ8PD Instrucciones de montaje

Eaton

Eaton Powerware Series Manual de usuario

WAGO

WAGO 750-407/040-000 Manual de usuario

Sony

Sony CCU-590 Manual de usuario

Graco

Graco 25D614 Manual de usuario

Task Force Tips

Task Force Tips YE-RF-900 Manual de programación

Shini

Shini SPV-U Series Manual de usuario

Flyron

Flyron FN-BC04 Manual de usuario
