Festo CDSA-D1-VX Guía de referencia

Kurzübersicht

Brief overview

CDSA−D1−VX

 Deutsch

 English

 Español

 Français

 Italiano

 Svenska

729 255

0805NH

Bediengerät

Operator unit

CDSA

Festo GDSP−CDSA−SY−ML 0805NH2

Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

English 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Español 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Français 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Italiano 43. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Svenska 53. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Edition: 0805NH

Original: de

Internet: http://www.festo.com

E−Mail: service_international@festo.com

Festo GDSP−CDSA−SY−ML 0805NH Deutsch 3

1 BenutzerhinweiseDeutsch

Bestimmungsgemäße Verwendung

Das Bediengerät CDSA−D1−VX ist ein tragbares Bedien− und

Anzeigegerät zur Durchführung von typischen Aufgaben

der Mehrachssteuerung CMXR−C1, wie:

 Bewegen von Mehrachs−Kinematiken

 Teachen von Positionen im Raum

 Resten und Optimieren von FTL−Programmen

 Rechtemanagement für gestaffelte Funktionalität

 NOT−Aus und Zustimm−Funkton per Tasten.

Dazu ist das Gerät mit einem großen farbigen

Touch−Screen und intuitiv bedienbaren Funktonstasten

ausgestattet.

Hinweis

Diese Kurzübersicht ist Teil des Dokumentationspake

tes. Sie dient nur zur Erstinformation und ersetzt nicht

die vollständige Dokumentation, die als PDF−Datei auf

der mitgelieferten CD−ROM enthalten ist.

Die neueste Version kann auch von unserer

Homepage (www.festo.com) herunter geladen werden.

SBeachten Sie unbedingt die Informationen und

Sicherheitshinweise in der vollständigen

Beschreibung des Handbediengerätes.

SBitte wenden Sie sich bei technischen Problemen an

Ihren lokalen Festo−Service oder an folgende E−Mail−

Adresse: service_international@festo.com

Festo GDSP−CDSA−SY−ML 0805NH Deutsch4

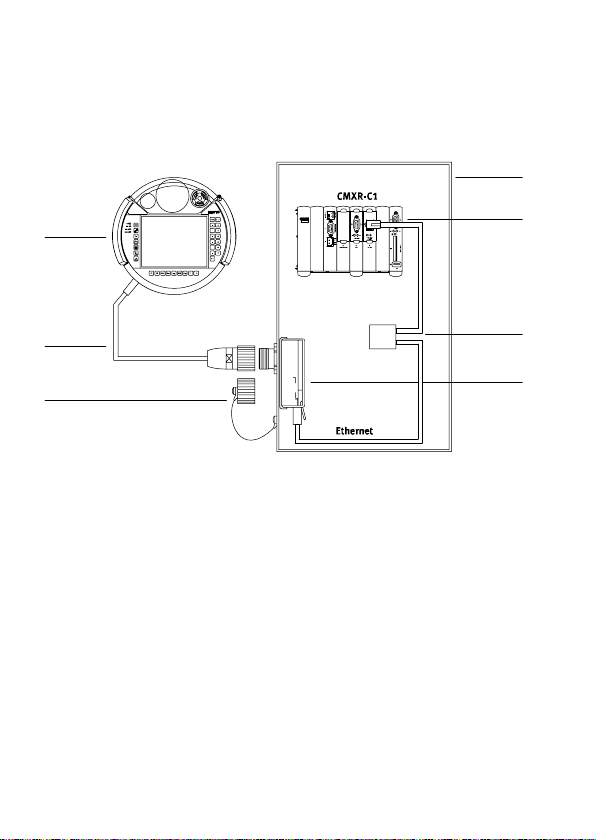

2 Gesamtübersicht

1Schaltschrank

2MehrachssteuerungCMXR−C1

3Ethernet−Leitung (Crossover)/

Ethernet−Leitung mit Switch

4Anschaltbox CAMI−C

5Brückenstecker CAMF−B...

6Kabel NESC−C−D1−x−C1

7Handbediengerät CDSA

Festo GDSP−CDSA−SY−ML 0805NH Deutsch 5

3 Bediengerät CDSA und Zubehör

3.1 Bediengerät CDSA

Beim Handbediengerät CDSA−D1−VX sind um das zentrale

farbige TFT−Display herum 3 Funktionstasten−Gruppen und

der NOT−AUS−Knopf angeordnet. Die Bedienung des

Touch−Screen erfolgt mit Hilfe des beiliegenden Stifts.

1NOT−AUS

2Touch Stift

3Tasten für Tippbetrieb

4Tasten zur Funktionswahl

5Tasten zur Funktionswahl

6LEDs zur Anzeige

Festo GDSP−CDSA−SY−ML 0805NH Deutsch6

3.2 Anschaltbox CAMI−C

Das Handbediengerät wird über die Anschaltbox CAMI−C

an die CMXR Mehrachssteuerung angeschlossen.

1Ethernet−Anschluss

2Anschluss für NOT−AUS,

Spannungsversorgungund

Zustimmtaster

3Nicht in Verwendung

4Aussparung im

Schaltschrank

5Schaltschrankwand

Festo GDSP−CDSA−SY−ML 0805NH Deutsch 7

3.3 Kabel NESC−C−D1−x−C1

Zum Anschluss des Bediengerätes CDSA an die Anschalt

box sind 3 Kabel mit unterschiedlichen Längen verfügbar.

1Anschluss an CAMI−I

2Ethernetanschluss

3Anschluss für Spannungs

versorgung,NOT−AUS und

Zustimmtaster

Festo GDSP−CDSA−SY−ML 0805NH Deutsch8

3.4 Brückenstecker CAMF−B−M25−G4

Es ist möglich die Mehrachssteuerung CMXR über eine

externe Steuerung anzusteuern. Für einen solchen Betrieb

ist das Handbediengerät nicht zwingend erforderlich. Nach

den Programmier− und Inbetriebnahmearbeiten kann das

Handbediengerät abgesteckt werden. Da die Signale für

NOT−AUS über das Handbediengerät geführt werden, ist

nach dem Abstecken eine Überbrückung der Signale erfor

derlich. Dies geschieht mit dem Brückenstecker CAMF−B.

1Anschaltbox CAMI−C

2Brückenstecker CAMF−B

3Anschlusskabel NESC−C

Festo GDSP−CDSA−SY−ML 0805NH Deutsch 9

3.5 Wandhalterung CAFM−D1−W

Die Wandhalterung dient zum stationären Betrieb oder zur

Ablage des Handbediengerätes CDSA. Die Kabelhalterung

dient der Ablage des Kabels NESC−C−D1.

1Bohrlöcher zur Wand−

befestigung

2Kabelhalterung

3Halterung für Bediengerät

CDSA

Festo GDSP−CDSA−SY−ML 0805NH Deutsch10

4 Dokumentation

Folgende weiterführende Dokumentationen stehen zum

Handbediengerät CDSA zur Verfügung:

Inhalt Typ Teilenummer

Hardwarebeschreibung

CDSA

GDCP−CDSA−SY−DE

GDCP−CDSA−SY−EN

GDCP−CDSA−SY−ES

GDCP−CDSA−SY−FR

GDCP−CDSA−SY−IT

GDCP−CDSA−SY−SV

560333

560334

560335

560336

560337

560338

Softwarebeschreibung

CDSA

GDCP−CDSA−SW−DE

GDCP−CDSA−SW−EN

GDCP−CDSA−SW−ES

GDCP−CDSA−SW−FR

GDCP−CDSA−SW−IT

GDCP−CDSA−SW−SV

560339

560340

560341

560342

560343

560344
