Festo ZSB-1/8 Manual de usuario

Bedienungsanleitung

Pneumatischer

Zweihandsteuerblock

Typ ZSB-1/8

Sicherheitsbauteil nach ...*)

Operating instructions

Pneumatic

two-hand control unit

Type ZSB-1/8

Safety component as per ...*)

Einbau und Inbetriebnahme

nur von autorisiertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

369 250

*)... prEN 574

Typ III A

Type III A

3 (R)

2 (A)

3 (R)

1 (P )

2 2

1 (P )

1 1

9610 NH D/GB 1

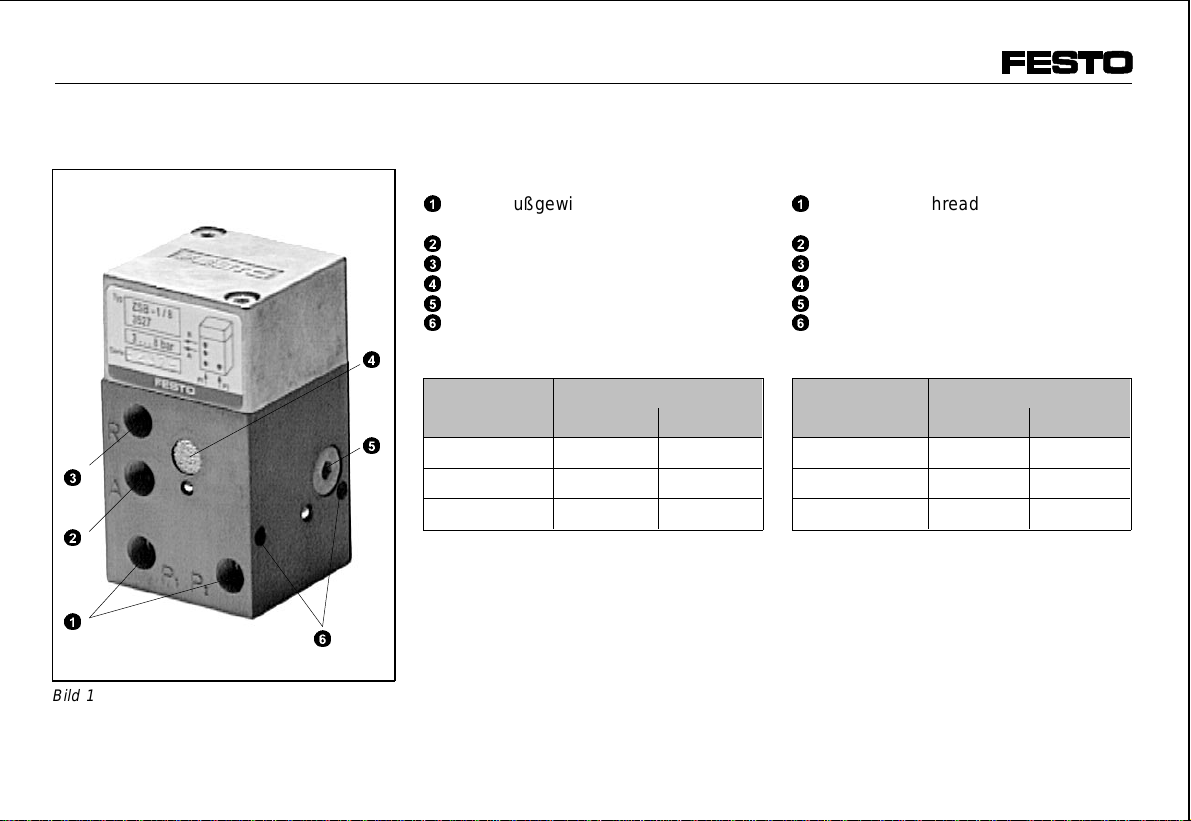

Bild 1/Fig. 1

Bedienteile und Anschlüsse

Anschlußgewinde für Eingänge

P1und P2

Anschlußgewinde für Ausgang A

Anschlußgewinde für Entlüftung R

Filter

Schraube mit Filterelement

Durchgangsbohrungen zur

Befestigung

Bezeichnung

alt neu

Eingangsdruck P1und P211und 12

Ausgangsdruck A 2

Entlüftung R 3

Bild 2

Operating parts and

connections

Connecting thread for inputs

P1and P2

Connecting thread for output A

Connecting thread for exhaust R

Filter

Screw with filter element

Through holes for fastening

Designation

old new

Input pressure P1and P211and 12

Output pressure A 2

Exhaust R 3

Fig. 2

ZSB-1/8

9610 NH D/GB 2

Function and application

The two-hand control unit ZSB-1/8 is a

pneumatic AND module. The inputs P1

and P

2must both be pressurized one

after the other within max. 0.5 sec., in

order that a pressure impulse can be

triggered at output A. This is accom-

plished with two external 3/2-way finger

lever valves. Pressure remains applied

when both finger lever valves are ac-tu-

ated. If one or both finger lever valves

are not actuated, the output pressure at

A will be interrupted immediately and

the machine/system which is connected

will be exhausted via port R.

The pneumatic two-hand control unit is

designed to ensure that the operator

has both hands outside the working

range of the actuated machine and to

avoid unintentional actuation when

pneumatic processes are started.

Funktion und Anwendung

Der Zweihand-Steuerblock ZSB-1/8 ist

ein pneumatisches UND-Glied. Die Ein-

gänge P1und P2müssen innerhalb von

max. 0,5 sec. nacheinander belüftet

werden, um an Ausgang A einen

Druckimpuls auszulösen. Dies geschieht

durch zwei externe 3/2-Wege-Taster-

ventile. Der Druck steht an, solange bei-

de Tasterventile betätigt werden. Das

Loslassen eines oder beider Tasterven-

tile bewirkt eine sofortige Unterbrechung

des Ausgangsdrucks an A und die Ent-

lüftung der angeschlossenen Maschi-

ne/Anlage über den Anschluß R.

Der pneumatischen Zweihand-Steuer-

block wird bestimmungsgemäß einge-

setzt, um sicherzustellen, daß sich bei-

de Hände des Bedienpersonals außer-

halb der Arbeitszone der betätigten Ma-

schine befinden oder zur Vermeidung

einer unbeabsichtigten Betätigung beim

Starten pneumatischer Vorgänge.

ZSB-

1/8

Maschine/Machine

Bild 3/Fig. 3

9610 NH D/GB 3

Safety conditions

These general conditions for the correct

and safe use of the product must be ob-

served at all times.

•Compare the specified limit values

with your actual application.

The permitted limit values, e.g. for

pressures and moments must not be

exceeded.

•Ensure that there is a supply of cor-

rectly prepared lubricated com-

pressed air by means of a down-

stream fitted pressure sequence

valve of type VD-3-PK-3.

For preparing compressed air, use a

service unit of type FRC-... with a fil-

ter fineness of min. 40 µm.

Only then will the ZSB-1/8 fulfill the

requirements of a safety component

types I and III A as per prEN 574.

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen und si-

cheren Einsatz des Produkts:

•Vergleichen Sie die angegebenen

Grenzwerte mit Ihrem aktuellen Ein-

satzfall.

Die zulässigen Grenzwerte, z.B. für

Drücke und Momente dürfen nicht

überschritten werden.

•Sorgen Sie für ordnungsgemäß auf-

bereitete, geölte Druckluft mit einem .

nachgeschalteten Druckschaltventil

vom Typ VD-3-PK-3

Zur Druckluftaufbereitung dient eine

Wartungseinheit vom Typ FRC-... mit

einer Filterfeinheit von min. 40 µm.

Nur dann entspricht der ZSB-1/8

einem Sicherheitsbauteil Typ I und

III A nach prEN 574.

Bild 4/Fig. 4

ZSB-1/8

9610 NH D/GB 4

•Observe the prevailing ambient

conditions (e.g. temperatures, pres-

sures,...).

•Comply with national and local

safety laws and regulations, as well

as the safety precautions specified

in prEN 574 and prEN 954.

•Remove all packaging such as pro-

tective wax, foils and caps (except

the sealing elements of the pneu-

matic connections).

The individual materials can be dis-

posed of in recycling containers.

•Berücksichtigen Sie die vorherr-

schenden Umweltbedingungen (z.B.

Temperaturen, Drücke,...).

•Beachten Sie die Vorschriften der

Berufsgenossenschaft, entspre-

chende nationale Bestimmungen und

die Sicherheitsvorschriften gemäß

prEN 574 bzw. prEN 954.

•Entfernen Sie alle Transportvor-

kehrungen wie Schutzwachs, Folien,

Kappen (außer den Verschluße-

lementen der pneumatischen An-

schlüsse) und Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehälter

ist möglich.

%mbar

Bild 5/Fig. 5

9610 NH D/GB 5

•Belüften Sie Ihre gesamte Anlage

langsam.

Dann treten keine unkontrollierten

Bewegungen auf.

•Verwenden Sie das Produkt im Orig-

inalzustand ohne jegliche eigenmäch-

tige Veränderung.

•Lassen Sie sämtliche Bauteile unver-

ändert, für die es keine unmittelbare

Aufforderung zur Veränderung in

dieser Anleitung gibt.

Sie sind aus Sicherheitsgründen mit

Schraubensicherungsmittel fixiert.

•Slowly pressurize your complete sys-

tem.

In this way you can avoid uncon-

trolled movements.

•Use the product in its original form.

Unauthorized product modification is

not permitted.

•Leave all components in their original

state if no immediate demand for

modification is specified in these

instructions.

For safety reasons, the components

are secured with a screw locking

adhesive.

Bild 6/Fig. 6

Bild 7/Fig. 7

ZSB-1/8

9610 NH D/GB 6

Einbau

mechanisch

•Achten Sie auf verzugsfreien Einbau

des ZSB-1/8.

•Plazieren Sie den ZSB-1/8 so, daß

der Filter

dabei nicht abgedeckt

wird.

Zwei Schrauben M5 x 60 werden zur

Befestigung benötigt.

•Verwenden Sie 3/2-Tasterventile.

•Stellen Sie sicher, daß die Schutzan-

forderungen für den Tasteraufbau

von Zweihandschaltungen gemäß

prEN 574 bzw. prEN 954 eingehal-

ten werden (z.B. durch Schutzbleche

an den Tasterventilen).

Ein Betätigen der Taster mit nur einer

Hand (und z. B. mit Hilfe eines Ellbo-

gens, Knie oder Fuß) darf dann nicht

möglich sein.

Fitting

Mechanical

•Ensure that the ZSB-1/8 is fitted free

of distortion.

•Place the ZSB-1/8 so that the filter

is not covered.

Two M5 x 60 screws are required for

fastening.

•Use 3/2-way finger lever valves.

•Ensure that the safety requirements

for fitting the finger lever valves as

per prEN 574 or prEN 954 are ful-

filled (e.g. by means of protective

screens on the finger lever valves).

It must not be possible to actuate the

buttons with only one hand (or with

an elbow, knee or foot).

Bild 8/Fig. 8

AAA

AAAA

AAA

AAAA

Bild 9/Fig. 9

9610 NH D/GB 7

pneumatisch

•Entfernen Sie die Transportkleber an

den Druckluftanschlüssen.

•Verschlauchen Sie die Anschlüsse

mit den angegebenen Bauteilen:

pneum.

Anschluß Bauteil Anschluß-

größe am

ZSB-1/8

Eingänge

P1und P2

(gleiche

Schlauch-

längen

verwenden)

Taster-

ventile G 1/8

Ausgang A z.B. Spann-

vorrichtung

für Zweihand-

betätigung

G 1/8

Bild 10

•Drehen Sie einen Schalldämpfer in

das Anschlußgewinde zur Entlüftung

Pneumatic

•Remove the transport stickers on the

compressed air connections.

•Connect the tubing to the compo-

nents specified.

Pneumatic

connection Component Size of

connection

on ZSB-1/8

Inputs P1

and P2

(use same

lengths of

tubing)

Finger lever

valves G 1/8

Output A e.g. clamping

device for two-

hand operation

G 1/8

Fig. 10

•Screw a silencer into the connection

thread of exhaust port R.

ZSB-1/8

9610 NH D/GB 8

Inbetriebnahme

•Belüften Sie Ihre gesamte Anlage

langsam.

•Drehen Sie die geöffnete Stellsch-

raube des VD-3-PK-3 soweit ein, bis

ein Schaltdruck größer 3 bar erreicht

ist. Dazu ist ein Kontrollmanometer

erforderlich.

•Prüfen Sie in einem Probelauf die

Funktionen 1 bis 4:

Commissioning

•Slowly pressurize your complete

system.

•Screw in the opened adjusting screw

of the VD-3-PK-3 until a switching

pressure greater than 3 bar is

reached. To do this you must use a

test manometer.

•Check functions 1 to 4 in a test run:

Bild 11/Fig. 11

Funktion 1 Funktion 2 Funktion 3 Funktion 4

Taster-

Betätigung beide Taster

innerhalb von

0,5 sec gedrückt

beide Taster mit

einer Pause >0,5

sec gedrückt

nur Taster für P1

gedrückt (und nur

Taster für P2

gedrückt)

1. Beide Taster innerhalb von 0,5 sec

gedrückt

2. Taster für P1gelöst 2.Taster für P2gelöst

Reaktion am ZSB-1/8 Durchfluß von P1, P2

nach A Durchfluß

gesperrt Durchfluß

gesperrt 1.Durchfluß von P1, P2nach A

2. Durchfluß gesperrt

Druckverlauf

Bild 12

< 0,5 sec.

> 0,5 sec.

< 0,5 sec.< 0,5 sec.

9610 NH D/GB 9

Wenn die Reaktion der Funktionen 1 bis

4 gemäß Bild 12 eintritt, ist der ZSB-1/8

betriebsbereit.

Function 1 Function 2 Function 3 Function 4

Button actuation Both buttons

pressed within

0.5 sec

Both buttons

pressed with an

interval of >0.5 sec

Only button for P1

pressed

(and only button for

P2 pressed)

1. Both buttons pressed within 0.5 sec

2. Button for P1

released 2.Button for P2

released

Reaction on the

ZSB-1/8 Control unit switches

(flow from P1, P2

to A)

Control unit blocks

the flow Control unit blocks

the flow 1.Control unit switches

(flow from P1, P2 to A)

2. Control unit blocks the flow

Pressure process

Fig. 12

If functions 1 to 4 react as shown in Fig.

12, the ZSB-1/8 is ready for operation.

< 0,5 sec.

> 0,5 sec.

< 0,5 sec.< 0,5 sec.

ZSB-1/8

9610 NH D/GB 10

Otros manuales para ZSB-1/8

Tabla de contenidos

Otros manuales de Unidad de control de Festo

Festo

Festo CPX-CMAX-C1-1 Manual de lista de piezas

Festo

Festo Smart cubic CPVSC1-VI Manual de usuario

Festo

Festo MS6-SV Series Manual de usuario

Festo

Festo CPX-FVDA-P2 Manual de lista de piezas

Festo

Festo CAMC-G-S3 Manual de usuario

Festo

Festo MS6N-SV Instrucciones de instalación

Festo

Festo HSW-x-AP Series Manual de usuario

Festo

Festo VZQA-C-M22U series Manual de usuario

Festo

Festo CDVI Series Manual de lista de piezas

Festo

Festo MH1 Series Manual de lista de piezas

Festo

Festo DADM-EP-G6 Manual de usuario

Festo

Festo CP-FB13-E Manual de lista de piezas

Festo

Festo MSE6-C2M Manual de lista de piezas

Festo

Festo DSMI-***-B Series Manual de usuario

Festo

Festo CAMC-G-S3 Manual de instrucciones

Festo

Festo CPX-E- DI Series Manual de lista de piezas

Festo

Festo CMGA-E1-PB Manual de usuario

Festo

Festo CPX-E-PN Manual de usuario

Festo

Festo HMP B Z Series Manual de usuario

Festo

Festo CPX-CM-HPP Instrucciones de funcionamiento e instalación

Festo

Festo CPX-FB32 Manual de usuario

Festo

Festo Smart cubic CPV-SC Series Manual de usuario

Festo

Festo VAEM-V-S8EPRS2 Manual de usuario

Festo

Festo HMPL-20 Series Manual de usuario

Manuales populares de Unidad de control de otras marcas

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation

JS Automation MPC3034A Manual de usuario

JAUDT

JAUDT SW GII 6406 Series Guía rápida

Spektrum

Spektrum Air Module System Manual de usuario

BOC Edwards

BOC Edwards Q Series Manual de usuario

KHADAS

KHADAS BT Magic Manual de usuario

Etherma

Etherma eNEXHO-IL Manual de usuario

PMFoundations

PMFoundations Attenuverter Manual de usuario

GEA

GEA VARIVENT Manual de usuario

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manual de usuario

Altronix

Altronix LINQ8PD Instrucciones de montaje

Eaton

Eaton Powerware Series Manual de usuario

WAGO

WAGO 750-407/040-000 Manual de usuario

Sony

Sony CCU-590 Manual de usuario

Graco

Graco 25D614 Manual de usuario

Task Force Tips

Task Force Tips YE-RF-900 Manual de programación

Shini

Shini SPV-U Series Manual de usuario

Flyron

Flyron FN-BC04 Manual de usuario
