Extruder Motor Replacement

SOURCE:

https://support.zortrax.com/extruder-motor-replacement/

page 1 / 22

Table Of Content

Unloading the Material 4

Unplugging the Power Cable 5

Material Guide Removal 6

Unplugging the Extruder Cable 7

Unplugging all Cables from the Extruder PCB 8

Unscrewing the Extruder PCB 9

Extruder Lower Printed Cover Removal 10

Unscrewing the Aluminum Extruder Cover 11

Unscrewing the Extruder Motor 12

Extruder Motor Removal 13

Extruder Motor Assembly, part 1 14

Extruder Motor Assembly, part 2 15

Extruder Aluminum Cover Assembly 16

Extruder Lower Printed Cover Assembly 17

Extruder PCB Assembly 18

Plugging all Cables to the Extruder PCB 19

Plugging the Extruder Cable 20

Material Guide Installation 21

Plugging the Power Cable 22

page 2 / 22

The extruder motor is responsible for loading the material into the hotend.

Therefore, if you can hear a clicking sound coming from the extruder motor during

the material loading or printing, or if the material gets blocked in the duct in the

extruder, at first you should carry out extruder motor maintenance. The

instructions are available in the manual: extruder motor maintenance.

If the maintenance work does not help, follow the steps from this manual to replace the

extruder motor.

The following manual shows the M200 repair work. For the M300, these procedures are

the same.

page 3 / 22

Unloading the Material

From the menu choose “Material” and then “Unload the material” option. The extruder

should start to heat up automatically. Once the extruder is hot, the motor will start to

unload the material.

page 4 / 22

Unplugging the Power Cable

Turn off the printer and unplug the power cable.

page 5 / 22

Material Guide Removal

Detach the material guide from the extruder cover. Next, separate the guide from the

extruder cable.

page 6 / 22

Unplugging the Extruder Cable

Detach the extruder upper printed cover and unplug the extruder cable.

page 7 / 22

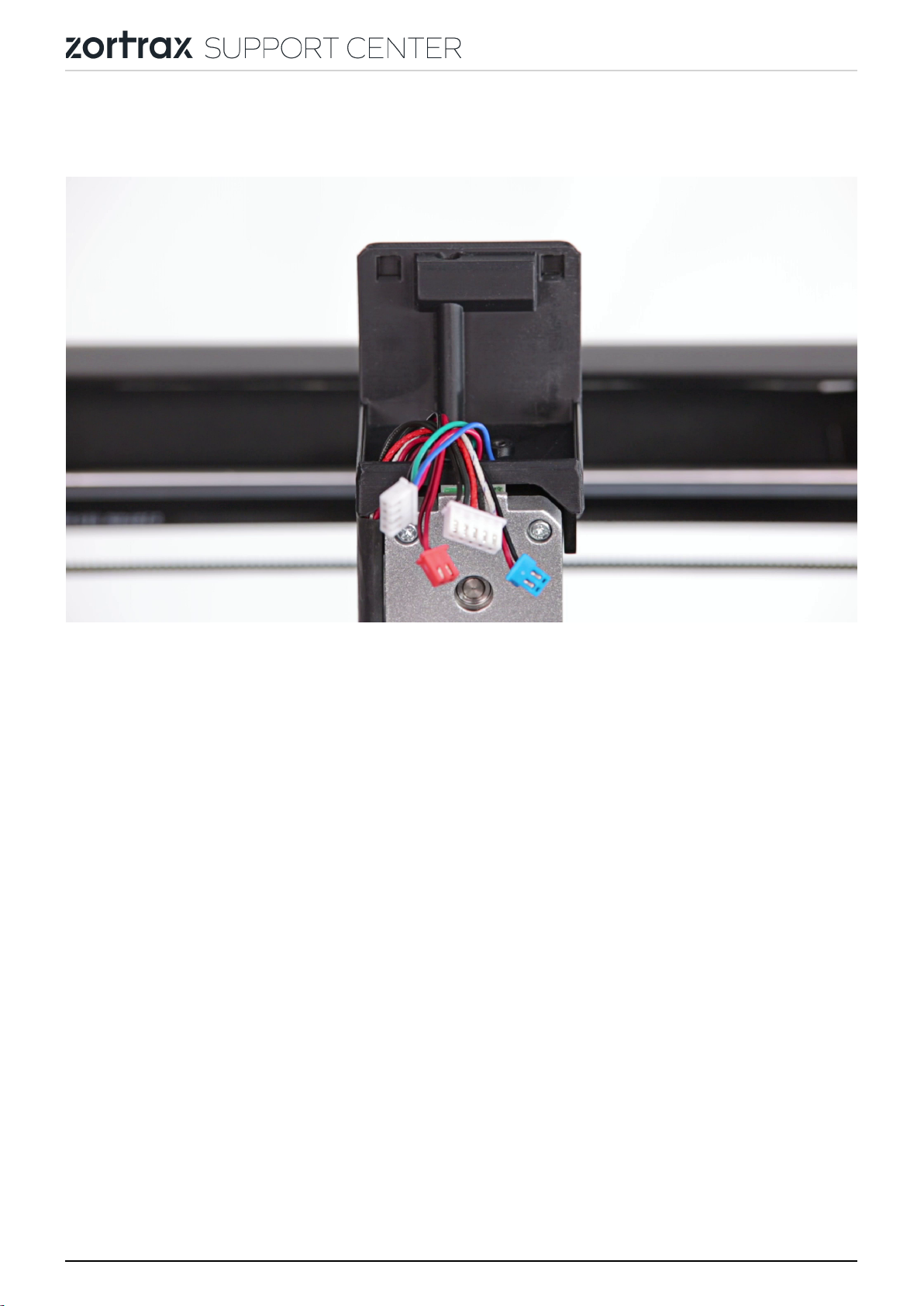

Unplugging all Cables from the Extruder PCB

Unplug all the cables from the extruder PCB.

page 8 / 22

Unscrewing the Extruder PCB

Unscrew the two screws that secure the extruder PCB using a 2mm Allen key. Remove

the PCB from the extruder.

page 9 / 22

Extruder Lower Printed Cover Removal

Remove the extruder lower printed cover.

page 10 / 22
