ZKTeco MB20-VL Manual de usuario

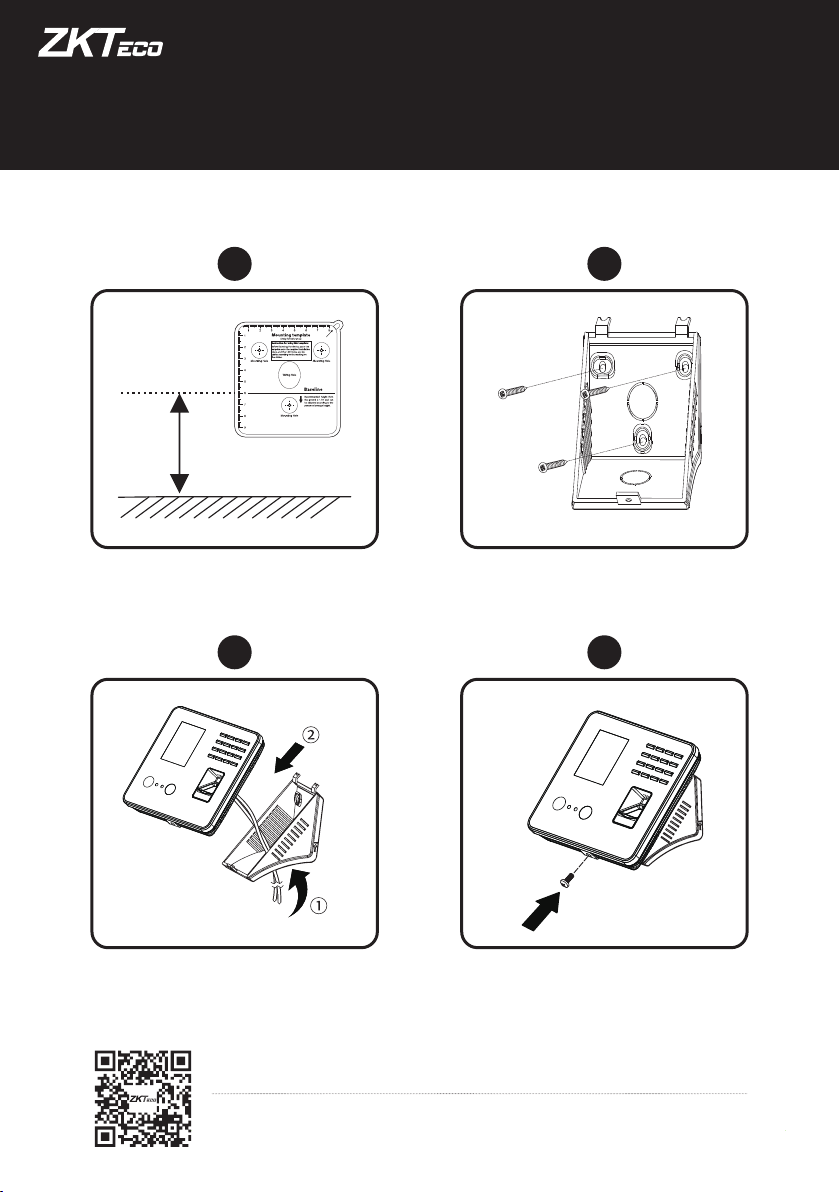

Attach the mounting template sticker to

the wall, and drill holes according to the

mounting paper.

Fix the back plate on the wall using wall

mounting screws.

After passing the wires through the wiring hole and

connecting them to the device, and then attach the

device to the back plate from top to bottom.

Fasten the device to the back plate with

a security screw.

ZKTeco Industrial Park, No. 32, Industrial Road, Tangxia Town, Dongguan, China.

Phone: +86 769 - 82109991 Fax: +86 755 - 89602394

ZKTECO CO.,LTD. www.zkteco.com

MB20-VL Installation Guide

1.1m

Baseline

How to install the device?

1 2

Version: 1.0

WiringDiagram

1. RecommendedAC adapter: 5V, 2A

2. To share the powerwith other devices, use an AC adapter

withhigher current ratings.

Power Connection

Ethernet Connection

Door Sensor & Exit Button Connection

Lock Relay Connection

Door Sensor

Exit button

GND

+5V

DC12V

DC5V

NC Lock

FR107

Not sharing power with the lock

COM1

NO1

BUT

GND

SEN

NC1

Sensor

Button

Lock

Terminals

Scan the QR Code

and Download

the User Manual,

Installation Guide

and Quick Start Guide

Connect the device and computer software over an Ethernet cable.

Note: In LAN, IP addresses of the server (PC) and the device must be in

the same network segment when connecting to ZKBioAccess IVS software.

Click on [Comm.] > [Ethernet] > [IP Address], input the IP address and

click on [OK].

Default IP address: 192.168.1.201

Subnet mask: 255.255.255.0

IP address: 192.168.1.130

Subnet mask: 255.255.255.0

ZKBioAccess IVS

Download Center
