Weider 9015 Guía del usuario

PRECAUCIÓN:

Antes de usar el equipo, lea

cuidadosamente todas las

advertencias y precauciones

importantes de este manual.

Guarde el manual para futuras

referencias.

MANUAL DEL USUARIO

Núm. de Modelo WEEVSY19230

Núm. de Serie

(Escriba el número de serie en el

espacio de arriba para referencia.)

Etiqueta con el Número de Serie

¿PREGUNTAS?

Como fabricante, nosotros

estamos cometidos a prove-

er satisfacción completa al

cliente. Si tiene alguna pre-

gunta, o si faltan piezas, por

favor póngase en contacto

con el establecimiento donde

compró el equipo.

COLOCACIÓN DE LAS CALCOMANÍAS

CONTENIDO

COLOCACIÓN DE LAS CALCOMANÍAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

PRECAUCIONES IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ANTES DE COMENZAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

MONTAJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

AJUSTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

TABLA DE RESISTENCIA DE PESO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

DIAGRAMA DE CABLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

GUÍAS DE EJERCICIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

COMO ORDENAR PIEZAS DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada

Nota: En la parte central de este manual se encuentran una TABLA DE IDENTIFICACIÓN DE PIEZAS y una

LISTA DE PIEZAS/DIBUJO DE LAS PIEZAS. Retírelas antes de empezar el montaje.

WEIDER es una marca registrada de ICON Health & Fitness, Inc.

Las calcomanías que se muestran abajo

se han colocado en cinco lugares que se

muestran en la sistema de entrenamiento

muestran en la pagina 4. Localice las cal-

comanías de advertencia indicadas, en la

sistema de entrenamiento. Nota que el

texto en las calcomanías de advertencia

están en inglés. Saque las calcomanías

que están en español, presione las cal-

comanías de advertencia de tal manera

que cubran la que están en inglés.

Si la calcomanía se pierde, o si no está

legible, póngase en contacto con el esta-

blecimiento donde compró su sistema de

entrenamiento para solicitar una reposi-

ción sin costo. Aplique la calcomanía en el

lugar que se muestra.

Calcomanía 1

Calcomanía 2

Calcomanía 3

Calcomanía 4

PRECAUCIONES IMPORTANTES

AVISO::Para reducir el riesgo de lesiones serias, antes de usar el sistema de entrenamien-

to, lea las siguientes precauciones importantes.

1. Antes de usar el sistema de entrenamiento lea

todas las instrucciones en este manual del

usuario y en la literatura que lo acompaña.

2. Es la responsabilidad del propietario asegu-

rarse que todos los usuarios del sistema de

entrenamiento estén adecuadamente informa-

dos sobre todas las precauciones necesarias.

3. El sistema de entrenamiento está diseñada

para uso en casa solamente. No use el sis-

tema de entrenamiento en ningún lugar

comercial, de renta o institucional.

4. Use el sistema de entrenamiento solamente en

una superficie a nivel. Para protección, cubra

el piso debajo del sistema de entrenamiento.

5. Revise y apriete todas las piezas cada vez

que use el sistema de entrenamiento.

Reemplace inmediatamente cualquier pieza

que esté desgastada.

6. Mantenga a los niños menores de 12 años y

animales domésticos lejas del sistema de

entrenamiento.

7. Mantenga las manos y los pies retirados de

las piezas móviles del sistema.

8. El sistema de entrenamiento no se debe usar

de personas que pesen más de 135 kg.

9. Siempre use calzado de atletismo para pro-

tección de sus pies.

10. Siempre manténgase parado en la plataforma

para los pies cuando esté haciendo cualquier

ejercicio que pueda causar que el sistema de

entrenamiento, se vuelque.

11. Asegúrese de que los cables permanezcan

en las poleas todo el tiempo. Si los cables se

atoran mientras usted esté haciendo ejerci-

cio, deténgase inmediatamente y asegúrese

de que los cables estén en los canales de

todas las poleas.

12.

Siempre desacople la barra horizontal del

sis

tema de entrenamiento

si está haciendo

un ejercicio que no requiere de esta barra

horizontal.

13. Asegúrese de que los cables permanezcan

en las poleas todo el tiempo. Si los cables se

atoran mientras usted esté haciendo ejerci-

cio, deténgase inmediatamente y asegúrese

de que los cables estén en los canales de

todas las poleas.

14. Los cilindros de resistencia se calientan

mucho durante el uso. Permita que los cilin-

dros se enfríen antes de tocarlos

15. Si durante el ejercicio usted siente alguno

dolor o se marea, deténgase inmediatamente

ydescanse.

AVISO:Antes de comenzar éste o cualquier programa de ejercicios, consulte a su médico.

Esto es especialmente importante para personas mayores de 35 años o personas que han tenido

problemas previos de salud. ICON no asume responsabilidad por lesiones personales o daño a pro-

piedades sufrido por o a causa del uso de este producto.

ANTES DE COMENZAR

Plataforma

para los Pies

Estación de la

Polea Inferior

Estación de la

Polea Superior

Barra Lateral

Palanca para

las Piernas

Brazo de

Mariposa

Pedales para

caminar

Manubrio de los

Pedales para Caminar

Orificio de la

Atadura

Respaldo

Cilindro de Resistencia

Asiento

Serie de Pesas

Gracias por seleccionar el versátil WEIDER®9025 sis-

tema de entrenamiento. El sistema de entrenamiento

ofrece una impresionante combinación de estaciones

de peso que han sido diseñadas para cada grupo de

músculos de su cuerpo. Ya que su meta sea entonar

su cuerpo, desarrollar dramáticamente la fuerza y

tamaño de sus músculos, o mejorar su sistema cardio-

vascular, el sistema de entrenamiento le ayudará a

alcanzar los resultados específicos que usted quiera.

Para su beneficio, lea cuidadosamente este manual

antes de usar el sistema de entrenamiento. Si usted

tiene preguntas adicionales, comuniques con la tienda

donde hizo la compra de este producto. Note el núme-

ro de modelo y de serie. El número del modelo es

WEEVSY20230. El número de serie se puede encon-

trar en una etiqueta pegada al sistema de entrena-

miento (vea la portada de este manual del usuario).

Antes de seguir adelante, por favor revise el dibujo de

abajo y familiarícese con las piezas que están identifi-

cadas.

DIMENSIONES DEL

MONTAJE:

Alto : 188 cm

Ancho : 120 cm

Largo : 165 cm

Calcomanía de

Advertencia Nº 4

Calcomanía de Advertencia Nº. 2

(Uno en cada lado del Montante Vertical.)

Calcomanía de

Advertencia Nº. 1

Calcomanía de

Advertencia Nº. 2

Calcomanía de

Advertencia Nº. 3

Conecte una Tapa de la Base (32) al Estabilizador

(2) con dos Arandelas de M4 (75) y dos Tornillos

Taladro de M4 x 16mm (74). Conecte otra Tapa

de la Base al Estabilizador de la misma manera.

Inserte dos Pernos de Porte de M8 x 67mm (82)

yun Perno de Porte de M10 x 67mm (42) arriba

por el Estabilizador (2). Puede ser de ayuda

colocar un pedazo de adhesivo sobre la cabe-

za del perno para sostenerlo en su lugar.

MONTAJE

Antes de comenzar, asegúrese que usted

haya leído todas las instrucciones en la

parte de arriba de esta página.

Montaje del Marco

Antes de empezar a ensamblar, lea cuidadosa-

mente la siguiente información e instrucciones:

•Montaje requiere dos personas.

•Para hacer el montaje lo más fácil posible, tene-

mos que dividir el proceso del montaje entre cua-

tro etapas. Las piezas necesarias para cada etapa

se encuentran en bolsas individuales. Importante:

Espere hasta que usted comience cada etapa

para abrir la bolsa de piezas para esa etapa.

Coloque todas las piezas del sistema de entrena-

miento en un área despejada y quite los materiales

de empaque. No se deshaga de los materiales de

empaque hasta que el montaje se termine.

•Apriete todas las piezas mientras las ensambla,

amenos que se le instruya de otra manera.

•A medida que ensamble el sistema de entrena-

miento, asegúrese que todas las piezas estén

orientadas como se muestra en los dibujos.

• Para identificar las piezas pequeñas, use la

TABLA DE IDENTIFICACIÓN DE PIEZAS.

Las siguientes herramientas (que no se inclu-

yen) se requieren para el montaje:

• dos llaves de ajuste

• un martillo de hule

• un desarmador estandarte

• un destornillador de estrella

• lubricante, como grasa o vaselina, y también

se necesitará agua jabonosa

El montaje será mas apropiado si cuenta con las

siguientes herramientas: un juego de conexiones

para dados, un juego de llaves de extremos cerrados

(de estrías) o de extremos abiertos (españolas), o un

juego de llaves de matraca.

Facilite el Proceso para sí Mismo

Todo en este manual está diseñado para ase-

gurar que el sistema de entrenamiento se

pueda ensamblar exitosamente por cualquier

persona. Sin embargo, es importante reconocer

que el sistema de entrenamiento tiene muchas

piezas y que el proceso del montaje tomará

tiempo. El montaje le irá más suavemente si

apartar suficiente tiempo.

2. Vea el dibujo del recuadro. Presione una Tapa

Interna Cuadrada de 50mm (31) dentro de la

Base (1). Inserte dos Pernos de Porte de M10 x

65mm (81) arriba por la Base. Puede ser de

ayuda colocar un pedazo de adhesivo sobre el

perno para sostenerlo en su lugar.

Oriente el Montante Vertical Trasero (3) como se

muestra. Conecte la Base (1) y el Montante

Vertical Trasero al Estabilizador con los Pernos

de Porte de M8 x 67mm (82) indicados y dos

Contratuercas de Nylon de M8 (73). No apriete

la Contratuerca de Nylon todavía.

Oriente el Sujetador de Soporte (33) como se

muestra. Conecte el Sujetador del Soporte (33) al

Perno de Porte de M10 x 67mm (42) con una

Arandela de M10 (92) y una Contratuerca de

Nylon (72). No apriete la Contratuerca de Nylon

todavía.

Conecte el Sujetador de Soporte al Montante

Vertical Trasero (3) con un Perno de M10 x 72mm

(89), una Arandela de M10 (71), y una Contratuerca

de Nylon de M10 (72). No apriete la Contratuerca

de Nylon todavía.

Ranura

Orificio

3. Presione una Tapa Interna Cuadrada de 38mm

(29) dentro del Montante Vertical Delantero (4).

Conecte el Montante Vertical Delantero (4) a la

Base (1) con los Pernos de Porte de M10 x

65mm (81) y dos Contratuercas de Nylon de M10

(72).Todavía no apriete las Contratuercas de

Nylon.

Parte de Arriba

Eje del

Pedal

Eje del

Cilindro

Gancho

Calcomanías

de Advertencia

Sujetadores

con Ranura

40 39 38

330

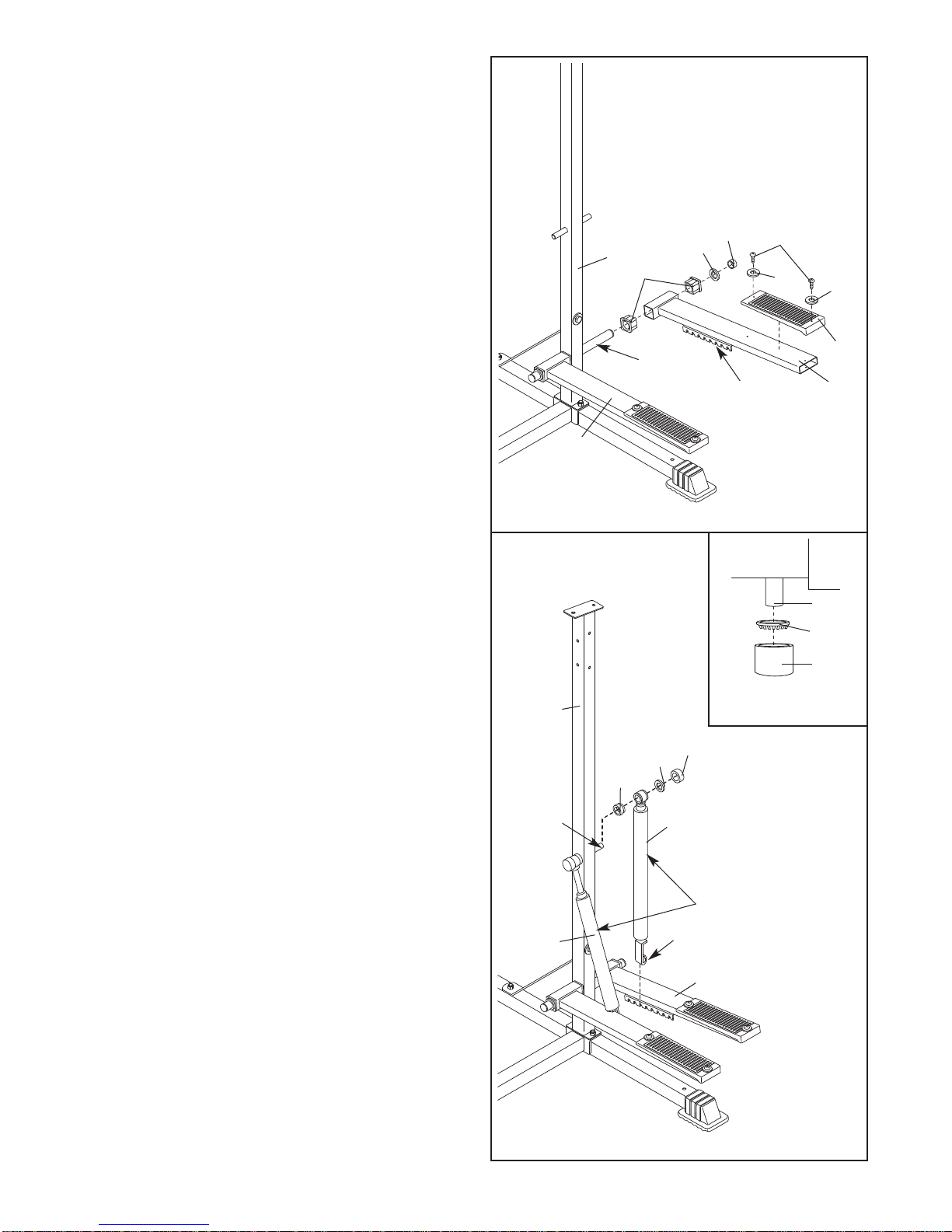

4. Presione dos Forros de Cojinete Cuadrados de

38mm (35) dentro del Pedal Derecho (14);

Conecte una Cubierta del Pedal (36) al Pedal con

dos Tornillos Taladro de M4 x 16mm (74) y dos

Arandelas de M4 (75).

Lubrique los ejes en el Montane Vertical Trasero

(3). Deslice el Pedal Derecho (14) al eje del

pedal. Asegúrese que el Pedal esté en el lado

correcto; los sujetadores con ranuras deben

estar en la parte de adentro del Pedal.

Sostenga un Retenedor de 25mm (98) y una

Tapa Externa Redonda de 25mm (30) contra el

eje del pedal derecho. Los dientes en el

Retenedor deben doblar hacia la Tapa de la

Cubierta Redonda (vea el dibujo del recuadro

en el paso 5). Suavemente golpee el Retenedor

yla Tapa Externa Redonda al eje del pedal.

Conecte el Pedal Izquierdo (15) de la misma

manera.

5. Lubrique los ejes del cilindo con grasa en el

Montante Vertical Trasero (3). Deslice un Forro

de Cojinete Redondo de 16mm (40) y un Cilindro

de Resistencia (37) al eje del cilindro derecho.

Asegúese que el Forro de Cojinete, el

Cilindro, y una calcomanía de advertencia

estén orientados como se muestra. Sostenga

un Retenedor de 16mm (39) y una Tapa Externa

Redonda de 16mm (38) contra el eje del cilindro

derecho. Los dientes en el Retenedor deben

doblar hacia la Tapa Externa (vea el dibujo del

recuadro). Suavemente golpee el Retenedor y la

Capa Externa al eje del Cilindro.

Levante el Pedal Derecho (14) y repóselo sobre

el gancho en el extremo inferior del Cilindro de

Resistencia (37). El gancho debe estar en una

de las ranuras debajo del Pedal derecho.

Repita este paso con el otro Cilindro de

Resistencia (37) en el lado izquierdo del

Montante Vertical Trasero (3).

30, 38

Eje

39, 98

6. Inserte dos Guías de Pesas (5) dentro de la Base

(1). Asegúrese que los orificios estén en la parte

dearriba.

Deslice dos Parachoques de Pesas (44) a las

Guías de Pesas (5). Deslice nueve Pesas (16) a

las Guías de Pesas.

Presione el Parachoques del Tubo de Pesas (17)

en el Tubo de Pesas (18). Inserte el Tubo de

Pesas en el montón de Pesas (16) como se

muestra.

Lubrique los orificios en la Pesa Superior (19) con

grasa. Deslice la Pesa Superior a las Guías de

Pesas (5). Asegúrese que el pasador en el

Tubo de Pesas (18) descanse en la ranura en

la parte inferior de la Pesa Superior.

7. Presione dos Tapas Internas Cuadradas de

50mm (31) dentro del Marco Superior (6).

Conecte el Marco Superior (6) a los Montante

Verticales Delantero y Trasero (4, 3) con cuatro

Pernos de M10 x 68mm (87), cuatro Arandelas

de M10 (71), y cuatro Contratuercas de Nylon de

M10 (72). No apriete las Contratuercas de

Nylon todavía.

Conecte las Guías de Pesas (5) al Marco

Superior (6) con un Perno de M10 x 153mm (91),

dos Arandelas de M10 (71) dos Espaciadores de

18mm (101), y una Contratuerca de Nylon de

M10 (72).

Apriete las Contratuercas de Nylon (72, 73)

que se usaron en los pasos del 2 al 7.

Ranura

del

Pasador

Lubrique

Orficicios

72 72

101

8. Moje el Manubrio de los Pedales para Caminar (12)

con agua jabonosa.Deslice dos Mangos (41) al

Manubrio de los Pedales para Caminar.

Conecte el Manubrio de los Pedales para Caminar

(12) al Montante Vertical Trasero (3) con dos

Pernos de M8 x 65mm (102), dos Arandelas de M8

(103), y dos Contratuercas de Nylon de M8 (73).

102

103

Montaje del Brazo

Pasador

10. Conecte un Cable de Pivote (58) al Brazo

Derecho de Mariposa (9) con un Perno de M10 x

50mm (85) y una Contratuerca de Nylon de M10

(72). No sobre apriete la Contratuerca; el Cable

de Pivote debe poder pivotar fácilmente.

Presione una Tapa Interna de 40mm x 50mm (23)

dentro del Brazo Derecho Mariposa (9).

Lubrique un Perno de Cabeza Botón de M10 x

83mm (86) y los lados planos de dos Arandelas

Plástica (59) con grasa. Conecte el Brazo

Derecho de Mariposa (9) al lado indicado del

Marco de Mariposa (11) con el Perno, dos

Arandelas de M10 (71), dos Tapas de Mariposa

(60), las dos Arandelas Plásticas, y una

Contratuerca de Nylon de M10 (72). No sobre

apriete la Contratuerca de Nylon; el Brazo de

Mariposa debe poder pivotar fácilmente.

Ensamble el Brazo de Mariposa Izquierdo (10)

de la misma manera.

11. Moje el extremo inferior del Brazo Derecho de

Mariposa (9) con agua jabonosa. Deslice una

Almohadilla Grande de Espuma (65) al Brazo de

Mariposa.

Conecte el Manubrio del Brazo (24) al Brazo

Derecho de Mariposa (9) con dos Pernos de

Cabeza Botón de M8 x 20mm (84).

Presione una Tapa Interna

Cupula

de 25mm (25)

dentro del Brazo de Mariposa Derecho (9).

Deslice un Mango Largo (80) al Brazo de

Mariposa.

Deslice la Almohadilla Grande de Espuma (65)

abajo de tal manera que esté alineado con la

parte de abajo del Brazo Derecho de Mariposa

(9).

Repita este paso con el Brazo Izquierdo de

Mariposa (que no se muestra).

84 80

Lubrique

11 10

100

Lubrique

9. Presione una Tapa Interna de 50mm x 70mm (64)

dentro del Brazo de Mariposa (11).

Conecte las ataduras en los dos Pasadores “L”

(100) al Marco de Mariposa (11) con un Tornillo

Taladro de M4 x 16mm (74).

Lubrique un Perno de M10 x 80mm (83) con

grasa. Una el Marco de Mariposa (11) al Marco

Superior (6) con el Perno y una Contratuerca de

Nylon de M10 (72). No sobre apriete la

Contratuerca de Nylon;tiene que ser fácil

pivotar el Marco de Mariposa.

12. Ubique el Cable de Mariposa (55). Conecte el

Cable de Pivote indicado (58) con un Perno de

Hombro de M8 x 27mm (93) y una Contratuerca de

Nylon de M8 (73).

13. Envuelva el Cable de Mariposa (55) sobre la

Polea “V” (47). Conecte la Polea en “V” y una

Trampa del Cable (48) al Montante Vertical

Delantero (4) con un Perno de M10 x 60mm (95)

yuna Contratuerca de Nylon de M10 (72).

15. Envuelva un Cable Mariposa (55) sobre una

Polea en “V” (47). Conecte la Polea en “V” y una

Trampa del Cable (48) al Montante Vertical

Delantero (4) con un Perno de M10 x 60mm (95)

yuna Contratuerca de Nylon de M10 (72).

14. Envuelva el Cable de Mariposa (55) debajo de

una Polea de 90mm (46). Una la Polea y un par

de Cubiertas de la Polea (49) al Sujetador Doble

en “U” (51) con un Perno de M10 x 53mm (88) y

una Contratuerca de Nylon de M10 (72).

Asegúrese que las lengüetas pequeñas en las

Cubiertas de Poleas estén arriba.

Lengüeta

Grande

58 93

724

72 51

95 48

47 72

Montaje del Cable

16 93

16. Una el Cable de Mariposa (55) al Pivote del

Cables (58) indicado con un Perno de Hombro de

M8 x 20mm (93) y una Contratuerca de Nylon de

M8 (73).

Otros manuales para 9015

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Gimnasio en casa de Weider

Weider

Weider Easy Compact 90 Manual de usuario

Weider

Weider 146 Bench Manual de usuario

Weider

Weider Pro 120 Bench Manual de operación y mantenimiento

Weider

Weider Pro 120 Bench Manual de usuario

Weider

Weider 8700 I Manual de usuario

Weider

Weider 195 Tc Bench Manual de operación y mantenimiento

Weider

Weider Flex 8960 Manual del sistema

Weider

Weider club 4870 WESY3906.0 Manual de usuario

Weider

Weider WESY5993.2 Manual de usuario

Weider

Weider 8970 Guía de inicio rápido

Weider

Weider Body Works Manual de usuario

Weider

Weider Flex 8960 Guía del usuario

Weider

Weider Body Works Pro 2.0 Bench Manual de operación y mantenimiento

Weider

Weider WEBE03820 Manual de usuario

Weider

Weider MEDALLION M139 Manual de usuario

Weider

Weider C 875 Manual de usuario

Weider

Weider 15CT Manual de usuario

Weider

Weider 150722 Manual de usuario

Weider

Weider PowerGym 15601 Manual de usuario

Weider

Weider WESY59531 Manual de usuario

Weider

Weider Wedier Pro 9635 Manual de usuario

Weider

Weider WESY19720 Manual de usuario

Weider

Weider WEBE96491 Manual de usuario

Weider

Weider 340 Lc Bench Manual de usuario

Manuales populares de Gimnasio en casa de otras marcas

Horizon Fitness

Horizon Fitness OXFORD 6 Manual de usuario

Energetics

Energetics Multi Trainer 5.1 Manual de usuario

Matrix

Matrix MG-PL Series Manual de usuario

Reebok

Reebok Tbr2i Manual de operación y mantenimiento

Pure Fitness

Pure Fitness 8526HE Manual de usuario

Bowflex

Bowflex Sport 001-6961 Manual de usuario

NordicTrack

NordicTrack E8200 Competition Bench Guía de inicio rápido

Body Solid

Body Solid GHYP-345 Manual de usuario

Evo

Evo TAHOE 5105 Manual de usuario

cardiobull

cardiobull RA17 Manual de usuario

ParaBody

ParaBody 40 Manual de usuario

JLL

JLL Ventus Pro Air Power Manual de usuario

Trojan

Trojan Colorado 370 Manual de usuario

Octane Fitness

Octane Fitness xRide xR650 Manual de usuario

Precor

Precor Discovery Series Manual de usuario

Insportline

Insportline RW600 Manual de usuario

Stamina

Stamina 55-1532 Manual de usuario

Tunturi

Tunturi R25 Manual de usuario
