Quick Installation Guide

English ᖅϛ Рҏᇭ Español Português

ᙏϛ Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

そのような場合、販売店にご連絡くだ

さい。

ネットワークカメラを水気のあると

ころに置かないでください。ネット

ワークカメラが濡れたら、直ちに電

源をオフにしてください。

動作温度については、ユーザーズマ

ニュアルを参照してください。

煙が出たり異臭がしたら、直ちにネッ

トワークカメラの電源をオフにしてく

ださい。

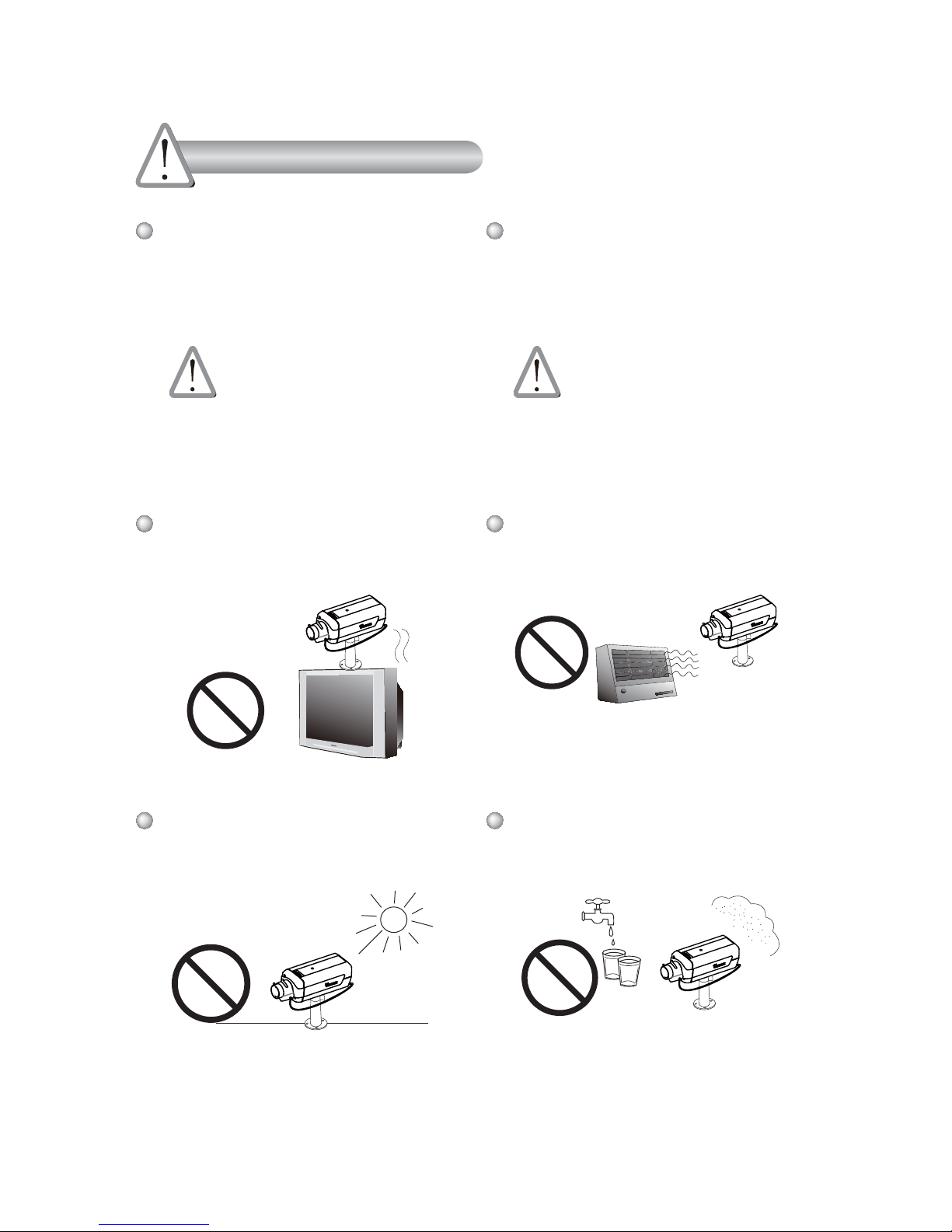

ネットワークカメラをテレビやオー

ブンなどの熱源の傍に設置しないで

ください。

ネットワークカメラを直射日光にさら

さないでください。ネットワークカメラを湿度が高くな

るところに設置しないでください。

そのような場合、販売店にご連絡くだ

さい。

取り付ける前のご注意

日本語

ネットワークカメラを不安定な面に置

かないでください。雷が鳴っているときは、ネットワーク

カメラに触れないでください。

ネットワークカメラを分解しないでく

ださい。ネットワークカメラを落とさないで

ください。

ネットワークカメラ内部に、針のよう

な物質を入れないでください。

カメラスタンド CSマウントレンズ

IP7161

保証書

電源アダプタ

クイックインストールガイドソフトウェアCD

1パッケージの内容の確認

Ｌタイプ六角レンチ

日本語

電源コードソケット

Ethernet 10/100

RJ45プラグ

リセットボタン

汎用I/Oターミナ

ルブロック

オーディオ出力

外部/内部マイク

スイッチ

マイク入力

前面パネル

背面パネル

レンズ

フォーカスコント

ローラ

ズームコント

ローラ

2各部の説明

内蔵マイク

ライトセンサー

ステータスLED

SD/SDHCカードスロット

レンズ

より詳細なステップ手順については、レンズパッケージに同梱された

レンズの取扱説明書を参照してください。

1. レンズをカメラマウントにはめ込んで時計方向に止まるまで回すと、装着されま

す。必要に応じて、レンズをゆっくり汎時計方向にゆっくり回して位置を調整し

ます。

2. レンズケーブルのプラグをカメラコネクタに接続します。

3カメラにレンズを装着する

汎用接続(PoEを持たない)

1. センサ、アラームなど外部装置がある場合、一般I/Oターミナルブロックをつなげ

ます。

2. イーサネットケーブルでカメラをハブに接続します。

3. 電源ケーブルを使ってネットワークカメラをコンセントにつなげます。

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

4ネットワークデベロッパー

イーサネット

スイッチ

1：電源 +12V

2：デジタル出力

3：デジタル入力

4：Ground (グラウンド)

5：AC 24V

6：AC 24V

7：RS485+

8：RS485-

日本語

パワーオーバーイーサネット(PoE)

POWER COLLISION

LINK

RECEIV E

PARTITI ON

12345

PoEハブ

POWER COLLISION

LINK

RECEIVE

PARTITIO N

12345

PoE非対応ハブを使用しているとき

PoEパワーインジェクタ(オプション)を使って、カメラとPoE非対応ハブを接続

します。

PoE非対応ハブ

PoEパワーインジェクタ

(オプション)

PoE対応ハブを使用しているとき

カメラはPoEに準拠しており、単一のイーサネットケーブル経由で電源とデータ

を伝送できます。次の図を参照し、イーサネットケーブルを使ってPoE対応ハブ

にカメラを接続してください。

1. ソフトウェアCDからソフトウェアユーティリティディレクトリの下で「インス

トールウィザード 2」を実行します。

2. プログラムにより、ネットワーク環境で分析が行われます。ネットワークが解析

されたら、[次へ] ボタンをクリックしてプログラムを実行してください。

3. プログラムは同じLAN上で VIVOTEK ビデオレシーバー、ビデオサーバー、また

はネットワークカメラを検索します。

4. 検索が終わると、メインのインストーラウィンドウがポップアップ表示されま

う。デバイス下部のラベルに一致するMACをクリックして、ネットワークカメラ

にInternet Explorerを接続します。

0002D1730202

00-02-D1-73-02-02 192.168.5.151 IP7161

Installation

Wizard 2

5IPアドレスを割り当てる

Network Camera

Model No: IP7161

Made in Taiwan

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:

(1)This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

Pat. 6,930,709

MAC:0002D1730202

RoHS

日本語

設定の詳細は、ソフトウェア CD のユーザーマニュアルを参照してく

ださい。

使用可能

1. インターネットよりネットワークカメラにアクセスします。

2. ウェッブブラウザあるいはレコーディングソフトウェアからライブビデオを検索

します。

3. ズームコントローラのねじを抜いてズームファクターを調整します。完了した

ら、ズームコントローラを締め付けます。

4. フォーカスコントローラのねじを抜いてフォーカス範囲を調整します。完了した

ら、フォーカスコントローラを締め付けます。

∞

カメラ焦点の微調整

次のステップにしたがって、カメラ焦点の微調整を行ってください。

1. 付属のLタイプ六角レンチを使用してリングねじを緩めます；調節リングが回転

可能になります。

2. 調節リングを回転させてセンサーとレンズ間の距離を調節します；下図に示すよ

うにIRカットフィルターとイメージセンサーは前方または後方に動きます。

3. 完了したら、リングねじを締めて調節リングを固定します。

Cマウントレンズ

の場合

CSマウントレンズ

の場合

IRカットフィルターとイメージ

センサー
