Vivotek PZ8111 Manual de usuario
P/N: 625015200G Ver.1.0
Copyright 2011 VIVOTEK INC. All rights reserved.
c
10x Zoom‧Multiple Streams‧PoE
PZ8111/21/11W/21W
This guide describes the basic functions of PZ8111/21/11W/21W.
All detailed information is described in the user’s manual.
TR - 91
Türkçe
Bu tür bir durumla karşılaşıldığında
dağıtıcı rma ile temas kurun.
Network Kamerayı sudan uzak
tutun. Network Kamera ıslanırsa
hemen kapatın.
Çalıştırma sıcaklığı için kullanım
kılavuzuna başvurun.
Ağ Kamerasından duman çıktığı
görülür veya normal olmayan bir
koku duyulursa Ağ Kamerasının
elektrik bağlantısını kesin.
Network Kamerayı televizyon ya da
fırın gibi ısı kaynaklarının çevresine
yerleştirmeyin.
Network Kamerayı doğrudan güneş
ışığına maruz bırakmayın.
Network Kamerayı yüksek name
sahip ortamlara yerleştirmeyin.
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Bu tür bir durumla karşılaşıldığında
dağıtıcı rma ile temas kurun.
Kurulum Öncesi Uyarılar
TR - 92
Ağ Kamerasını dengesiz yüzeylere
koymayın.
Şimşek çakarken Ağ Kamerasına
dokunmayın.
Network Kamerayı demonte
etmeyin.
Ağ Kamerasını düşürmeyin.
Ağ Kamerasına herhangi bir nesne
(örneğin, iğne) sokmayın.
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Güç açıkken Ağ Kamerasını elle
eğip döndürmeyin.
Activity
Power/MIC
TR - 93
Türkçe
5
1
0
0
0
0
2
0
2
G
Anten
(sadece PZ8111W/21W)
Vidalar
PZ8111/21/11W/21W
A/V kablosu
Güç adaptörü
Hızlı kurulum kılavuzu /
Garanti belgesi
Yazılım CD’si
Activity
Power/MIC
Tavan bağlantı braketleri
Ambalajın İçindekileri Kontrol Edin
1
TR - 94
Ön panel
Arka panel
Activity
Power/MIC Yerleşik Mikrofon
Durum LED’I
Mercek
Girintili reset düğmesi
Harici/Dahili Mikrofon
anahtarı
AV çıkışı
Anten
(sadece
PZ8111W/21W)
Fiziksel Tanım
2
Ethernet 10/100
RJ45 şi
Genel G/Ç
terminal bloku
Mikrofon girişi
Güç kablosu yuvası
e e
AV
TR - 95
Türkçe
2
Ağ Kamerasının Montajı

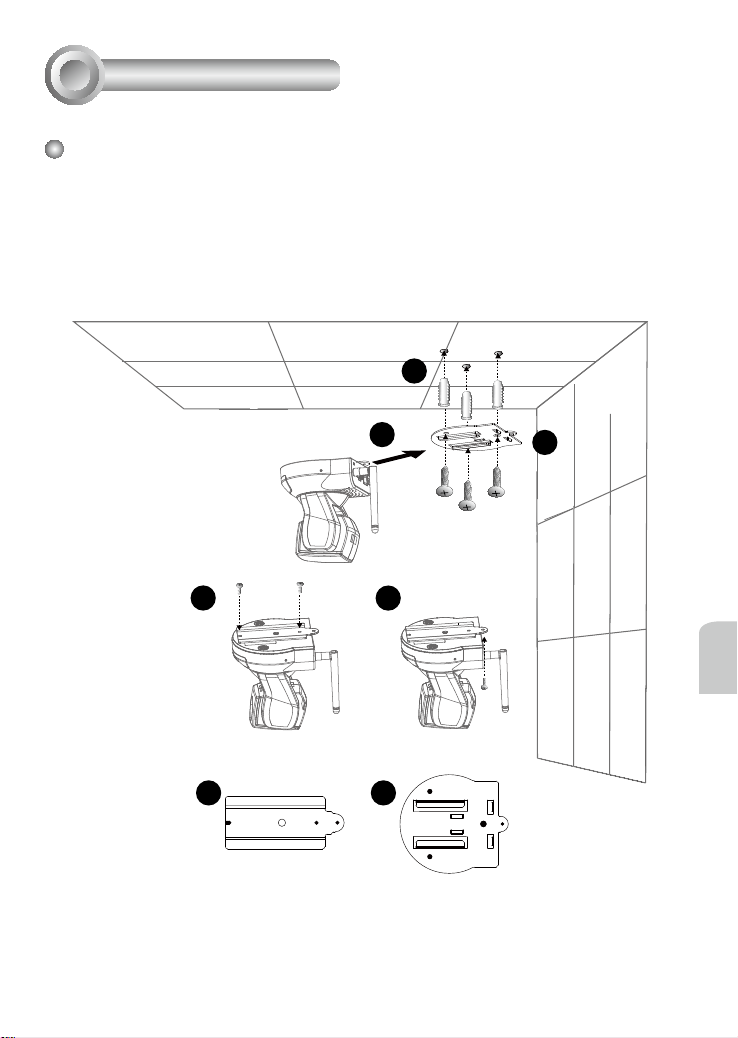

1. Tavan bağlantı braketi A’yı Ağ Kamerasına bağlayın ve iki adet küçük vidayla
sabitleyin.
2. Tavana üç adet pilot delik açın; plastik dübelleri çekiçle vurarak deliklere sokun.
3. Tavan bağlantı braketi B’yi üç adet vidayla tavana sabitleyin.
4. Ağ Kamerasını kaydırarak tavan bağlantı braketi B’ye sokun.
5. Tavan bağlantı braketi A ve B’yi küçük bir vidayla sabitleyin.
2
3
4
1
A B
5
Donanım Montajı
3
TR - 96
Genel Bağlantı (PoE olmadan)
1. Sensörler ve alarmlar gibi harici aygıtlarınız varsa, G/Ç terminal blokundan ilgili
bağlantıları yapın.
2. Kamerayı Ethernet kablosu ile bir hub’a bağlayın.
3. Ağ Kamerasının güç kablosunu elektrik prizine takın.
e e
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
2
3
Ethernet ağ anahtarı
Ağ Üzerinde Kurulum
4
1
1: Güç
2: Dijital Çıkış
3: Dijital Giriş
4: Toprak
TR - 97
Türkçe
Ethernet üzerinden Güç Aktarımı (PoE)
e e
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
PoE ağ anahtarı
e e
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
PoE özelliğine sahip olmayan bir ağ anahtarı kullanırken
Kamera ile PoE özelliği olmayan bir ağ anahtarına bağlarken bir PoE güç enjektörü
(isteğe bağlı) kullanın.
PoE güç enjektörü
(isteğe bağlı)
PoE özelliğine sahip bir ağ anahtarı kullanırken
Kameranız PoE uyumlu olup, tek bir Ethernet kablosu üzerinden güç ve veri iletimine
olanak verir. Kamerayı Ethernet kablosu aracılığıyla PoE özellikli bir ağ anahtarına
bağlamak için aşağıdaki resimlere bakın.
PoE olmayan ağ anahtarı
TR - 98
0002D10766AD
RoHS
Network Camera
PZ8111W
1. Yazılım CD’sinin Software Utility dizinindeki “Installation Wizard 2” (Kurulum Sihirbazı 2)
programını çalıştırın.
2. Program, ağ ortamınız üzerinde analizler yapacaktır. Ağınız analiz edildikten sonra,
programa devam etmek için lütfen “Next” (İleri) düğmesini tıklatın.
3. Program aynı LAN’daki VIVOTEK Ağ Aygıtlarını araştıracaktır.
4. Arama sonrasında, ana kurulum penceresi açılır. Internet Explorer’ı Network Kameraya
bağlamak için cihazınızın altındaki etiketteki ile eşleşen MAC’in üzerine tıklayın.
0002D10766AD
172.16.7.13 PZ71X2
PZ81X1
Installation
Wizard 2
IW
2
IP Adresini Atama
5
TR - 99
Türkçe
Daha ayrıntılı kurulum için lütfen yazılım CD’sindeki kullanım
kılavuzuna başvurun.
Kullanıma Hazır
6
1. Ağ Kamerasına internetten erişin.
2. Web tarayıcıları veya kayıt yazılımı aracılığıyla canlı videoyu alın.
