Vivotek PZ8111 Manual de usuario

P/N: 625015200G Ver.1.0

10x Zoom‧Multiple Streams‧PoE

PZ8111/21/11W/21W

This guide describes the basic functions of PZ8111/21/11W/21W.

All detailed information is described in the user’s manual.

PL - 101

Polski

Skontaktuj się ze sprzedawcą i

poinformuj go o wypadku.

Kamerę sieciową należy trzymać

z dala od wody. Jeśli kamera

sieciowa zamoczy się należy

natychmiast wyłączyć zasilanie.

Zakres temperatury otoczenia

zalecanej podczas pracy urządzenia

znajdziesz w podręczniku

użytkownika.

W razie zauważenia dymu

lub dziwnego zapachu

wydobywającego się z kamery

sieciowej, natychmiast odłącz

zasilanie.

Nie należy umieszczać kamery

sieciowej w pobliżu źródeł ciepła,

takich jak telewizor lub kuchenka.

Kamerę sieciową należy izolować

od bezpośredniego światła

słonecznego.

Nie należy umieszczać kamery

sieciowej w wilgotnych miejscach.

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Skontaktuj się ze sprzedawcą I

poinformuj go o wypadku.

Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa

PL - 102

Nie ustawiaj kamery sieciowej na

niestabilnych powierzchniach.

Nie dotykaj kamery sieciowej

podczas burzy z wyładowaniami

atmosferycznymi.

Nie należy demontować kamery

sieciowej.

Nie upuszczaj kamery sieciowej z

wysokości.

Nie wkładaj do wnętrza obudowy

kamery sieciowej żadnych

przedmiotów (np. igieł itp.).

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Activity

Power/MIC

Nie ustawiaj ręcznie położenia

kamery sieciowej kiedy zasilanie

jest włączone.

Activity

Power/MIC

PL - 103

Polski

Antena

(wyłącznie PZ8111W/21W)

Wkręty

PZ8111/21/11W/21W

Kabel A/V

Zasilacz sieciowy

Skrócona instrukcja instalacji /

Karta gwarancyjna

Płyta CD z oprogramowaniem

Activity

Power/MIC

Zaczepy montujące do su tu

Sprawdź zawartość pakietu

PL - 104

Panel przedni

Panel tylny

Activity

Power/MIC Wbudowany mikrofon

Dioda stanu

Soczewki

Wgłębienie przycisku

resetu

Przełącznik mikrofonu

zewnętrznego /

wewnętrznego

Wyjście AV

Antena

(wyłącznie

PZ8111W/21W)

Opis  zyczny

Wtyczka Ethernet

10/100 RJ45

Ogólne I/O blok

terminala

Wejście mikrofonu

Gniazdo zasilania

e e

PL - 105

Polski

Montowanie kamery sieciowej

1. Przyczep zaczep montujący do su tu A do kamery sieciowej i zabezpiecz

dwiema małymi wkrętami.

2. Wywierć trzy otwory w su cie; wbij młotkiem plastikowe kołki do wywierconych

otworów.

3. Przymocuj zaczep mocujący do su tu B do su tu przy pomocy trzech

wkrętów.

4. Wsuń kamerę sieciową w zaczep mocujący do su tu B.

5. Zabezpiecz zaczepy montujące A i B małym wkrętem.

A B

Instalacja sprzętu

PL - 106

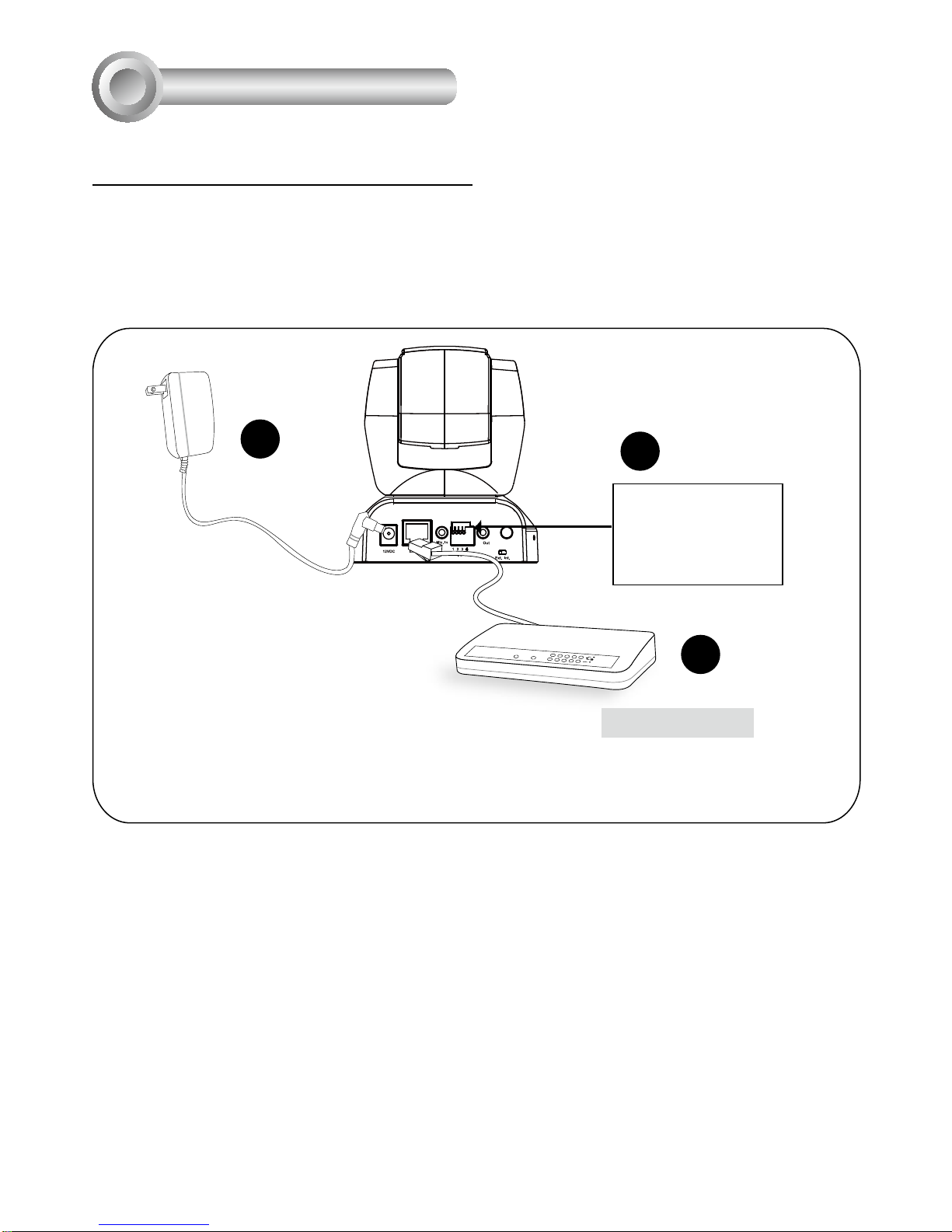

Podłączenie ogólne (bez PoE)

1. Jeśli masz zewnętrzne urządzenia takie jak czujniki i alarmy, podłącz je z ogólnym

blokiem terminala I/O.

2. Podłącz kamerę do huba kablem Ethernet.

3. Połącz kabel zasilania z kamery sieciowej do źródła zasilania.

e e

POW ER COLLISION

LINK

RECEIV E

PARTITION

12345

Ethernet switch

Podłączenie do sieci

1: Zasilanie

2: Wyjście cyfrowe

3: Wejście cyfrowe

4: Uziemienie

PL - 107

Polski

Zasilanie przez Ethernet (PoE)

e e

POWER COLLI SION

LINK

RECEIV E

PARTITION

12345

PoE switch

e e

POWER COLLISION

LINK

RECEIV E

PARTITION

12345

Kiedy używasz switcha bez PoE

Użyj wtyczki zasilającej PoE (opcja) aby połączyć kamerę ze switchem bez PoE.

Wtyczka zasilająca PoE

(opcja)

Kiedy używasz switcha z włączonym PoE

Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden

kabel Ethernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy

kabla Ethernet.

Switch bez PoE

PL - 108

0002D10766AD

RoHS

Network Camera

PZ8111W

1. Uruchom „kreatora instalacji 2” z katalogu Software Utility na płycie CD z oprogramow-

aniem.

2. Porgram przeprowadzi analizę otoczenia sieciowego. Po analizie sieci, kliknij „Dalej” aby

kontynuować.

3. Program wyszuka urządzenia sieciowe VIVOTEK znajdujące się w tej samej sieci LAN.

4. Po wyszukaniu pojawi się okno główne instalatora. Kliknij adres MAC zgodny ze wska-

zanym na etykiecie w dolnej części urządzenia w celu połączenia przeglądarki Internet

Explorer z kamerą sieciową.

0002D10766AD

172.16.7.13 PZ71X2

PZ81X1

Installation

Wizard 2

Przypisywanie adresu IP

PL - 109

Polski

Instrukcje dotyczące dalszej konguracji zawiera podręcznik użytkownika na

płycie CD z oprogramowaniem.

Gotowy do użycia

1. Uzyskaj dostęp do kamery sieciowej przez Internet.

2. Przechwytuj video na żywo z przeglądarki lub oprogramowania nagrywającego.
