SilverStone GD07 Manual de usuario

GD07

Installation and system optimization guide:

The following manual and guides were carefully prepared by the SilverStone engineering team to help

you maximize the potential of your SilverStone product. Please keep this manual for future reference

when upgrading or performing maintenance on your system. A copy of this manual can also be

downloaded from our website at:

http://www.silverstonetek.com

Disassemble chart

Connector definition

Front I/O connector guide

Component size limitations

Recommended cooling device setup & selection

Installation guide

Specification P.2

P.3

P.4

P.17

P.18

P.19

P.32

Protect your computer P.40

Q&A P.43

GD07

Amazing home theater server case with

incredible storage capacity and security

Material

Model

Motherboard

Drive Bay

Cooling System

Expansion Slot

Front I/O Port

Power Supply

Expansion Card

Limitation of CPU cooler

Dimension

*1: Motherboard size will affect the size and amount of fans that can be fitted in the bottom panel.

Please refer to manual for details.

*2: With optical drive installed, the deepest PSU recommended is 180mm.

Aluminum front door and plastic front panel, steel body

SST-GD07B (black)

SSI EEB, SSI CEB, Extended ATX, ATX, Micro ATX *1

Exposed

Internal

Side

Rear

Top

Bottom

7 + 1

USB 3.0 x 2, audio x 1, MIC x 1

Support standard PS2 (ATX) up to 220mm, recommend

depth is under 180mm *2

Support graphic cards up to 13.6 inches

138mm

440mm(W) x 175mm(H) x 435mm(D)

5.25" x 4

3.5" x 5, 2.5” x 2

1 x 120mm intake fans, 900rpm, 18dBA

1 x 120mm fan slot

2 x 80mm fan slot

oversized vents

2 x 120mm intake fans, 900rpm, 18dBA

(backwards compatible with 1 x 120mm fan +

2 x 80mm fans, or 5 x 60mm fans)

TOP COVER

5.25” DRIVE BAY x 2

3.5” DRIVE BAY x 4

2.5” DRIVE BAY x 2

12025 FAN x 2

BOTTOM SIDE FILTER x 2

3.5” DRIVE BAY x 1

RIGHT SIDE FILTER x 1

12025 FAN x 1

RESET BUTTON

POWER BUTTON

USB 3.0 x 2 + SPK + MIC

LEFT SIDE FILTER x 1

PS2 PSU (OPTION)

ATX MB (OPTION)

12025 FAN x 1 (OPTION)

8025 FAN x 2 (OPTION)

EXPANSION SLOTS x 8

SCREW D

SCREW C

SCREW E

SCREW A

USB CABLE

CABLE TIES

Motherboard standoff

Secure motherboard, PSU, 3.5” drives

Secure 2.5” drives, 5.25” drives (left cage)

Secure 5.25” drives (right cage)

USB 3.0 to USB 2.0 adapter

Cable management

C188-SMT-3P5HDD-

RIGHT-BKT 3.5” hard drive tray

KEY Lock front door

SCREW WASHER Motherboard standoff securing tool

SCREW B Secure 3.5” hard drive tray

Loosen two screws from the rear

of the chassis then remove the

top cover.

Ослабьте два винта на задней

панели корпуса иснимите

верхнюю крышку.

Lösen Sie die beiden Schrauben

von der Rückseite des Gehäuses,

entfernen Sie dann die obere

Abdeckung.

Dévissez les deux vis à l'arrière

du châssis puis enlevez le couvercle

supérieur.

Afloje dos tornillos de la parte

posterior del chasis para retirar

la cubierta superior.

Allentare le due viti sul lato posteriore

del telaio e poi rimuovere il coperchio

superiore.

Remove the screws from the

hard drive bracket to remove it.

Отверните винты из кронштейна

жесткого диска, чтобы снять его.

Before you begin, please make sure that you.

(1) have all components collected.

(2) check that all components do not have compatibility problems with each other or with the case.

(3) if possible, assemble the components outside the case first to make sure they are working.

(4) keep the motherboard manual ready for reference during installation.

(5) prepare a Philips screwdriver.

하드 드라이브 브래킷에서 나사를

제거하여 브래킷을 분리합니다.

섀시 후면에 있는 두 개의 나사를

푼 다음 상단 커버를 분리합니다.

ハードディスクブラケットからネ

ジを外して、取り外します。

ケース後部のネジ2本をゆるめてか

らトップカバーを取り外します。

移除磁架螺絲及主磁碟架

。

移除上蓋螺絲並取下上蓋板。

移除上盖螺丝并取下上盖板。

移除磁架螺丝及主磁盘架

。

Lösen Sie die Schrauben von der

Festplattenhalterung, entfernen Sie

sie.

Dévissez les vis du support de

disque dur pour l'enlever.

Quite los tornillos del bracket

del disco duro para retirarlo.

Rimuovere le viti dal supporto

del disco rigido per rimuoverlo.

lnstallation Guide

Insert the power supply from the top, if the power supply has a built-in 120mm fan or larger, we recommend installing the power supply

with its fan facing left (outside).

Установите блок питания вверхней части корпуса. Если блок питания оснащен встроенным вентилятором размером 120 мм или

больше, рекомендуется устанавливать блок питания вентилятором влево (наружу).

Setzen Sie das Netzteil von oben ein; sofern das Netzteil über einen integrierten 120-mm-Lüfter (oder größer) verfügt, empfehlen wir,

das Netzteil mit dem Lüfter nach links (außen) zeigend einzubauen.

Insérez la source d'alimentation d'en haut, si la source d'alimentation a un ventilateur intégréde 120mm ou plus gros, nous vous recommandons

d'installer la source d'alimentation avec le ventilateur face vers la gauche (l'extérieur).

Inserte la fuente de alimentación desde arriba, si la fuente de alimentación tiene incluido un ventilador de 120mm ó mayor, le recomendamos

instalar la fuente de alimentación con su ventilador orientado hacia la izquierda (hacia fuera).

Inserire l'alimentatore dall'alto, se l'alimentatore ha una ventola integrata da 120mm - o più grande - si raccomanda di installare l'alimentatore

con la sua ventola rivolta verso sinistra (esterno).

I전원 공급장치에 120mm 이상의 내장 팬이 있는 경우, 상단에서 전원 공급장치를 삽입합니다. 팬이 왼쪽(바깥쪽)을 향하도록 하여 전원

공급장치를 사용할 것을 권장합니다.

電源を上面から入れます。電源に120mm以上のファンが内蔵されている場合、ファンを左（外側）向きに電源を装着するようお勧めします。

將電源供應器由上放入機殼內，若電源規格為120mm或以上尺寸的散熱風扇，我們建議將風扇朝左（外部）安裝。

将电源供应器由上放入机壳内，若电源规格为120mm或以上尺寸的散热风扇，我们建议将风扇朝左（外部）安装。

lnstallation Guide

PSU Fan outward facing

lnstallation Guide

We recommend at this point to start thinking about which fan size to use before installing the motherboard. If you are using an ATX motherboard,

we recommend using two 120mm fans for cooling. (For more information regarding motherboard size limitations, please refer to the component

guide in later pages)

Перед установкой системной платы мы рекомендуем решить, какой вентилятор будет использоваться. При использовании системной

платы ATX для охлаждения рекомендуется использовать два вентилятора размером 120 мм. (Подробную информацию относительно

ограничений на размеры системной платы см. всправочнике компонентов ниже)

An diesem Punkt sollten Sie sich allmählich Gedanken darüber machen, welche Lüftergröße eingesetzt werden soll, bevor Sie das Motherboard

installieren. Wenn Sie ein ATX-Motherboard verwenden, empfehlen wir zur Kühlung den Einsatz von zwei 120-mm-Lüftern. (Weitere Informationen

zu Beschränkungen der Motherboard-Größe entnehmen Sie bitte der Komponentenanleitung weiter hinten)

Nous vous recommandons de commencer à penser à la taille du ventilateur que vous voulez utiliser avant d'installer la carte mère. Si vous utilisez

une carte mère ATX, nous vous recommandons d'utiliser deux ventilateurs de 120mm pour le refroidissement. (Pour plus d'informations concernant

les limitations de la taille de la carte mère, veuillez vous référer au guide des composants dans les pages qui suivent)

Le recomendamos que en este momento empiece a pensar sobre el tamaño del ventilador antes de instalar la placa base. Si está usando una

placa base ATX, le recomendamos usar dos ventiladores de 120mm para la refrigeración. (Para tener más información sobre las limitaciones

del tamaño de la placa base, por favor consulte la guía de componentes en páginas posteriores)

A questo punto si raccomanda di cominciare a pensare alle dimensioni delle ventole da usare prima di installare la scheda madre. Se si usa una

scheda madre ATX, si raccomanda di usare due ventole da 120mm per il raffreddamento. (Per altre informazioni sui limiti delle dimensioni della

scheda madre, fare riferimento alla guida ai componenti nelle pagine successive)

이 시점에서 메인보드를 설치하기 전에 사용할 팬 크기를 고려할 것을 권장합니다. ATX 메인보드를 사용하는 경우, 냉각을 위해 두

개의 120mm 팬을 사용할 것을 권장합니다. (메인보드 크기 제한에 대한 자세한 내용은 뒷부분에 있는 구성품 설명서를 참조하십시오.)

この時点で、どのサイズのファンを使用するか、マザーボード設置前に考慮されるようお勧めします。ATXマザーボードをご使用の場合、

冷却用に2台の120mmファンを利用するのがお勧めです。（マザーボードのサイズ限界に関して詳細は、以下のページに記載されたコンポ

ーネントガイドをご参照ください。）

安裝主機板前，建議您先決定底部要使用何種規格的風扇，如果使用標準ATX尺寸的主機板，可以保留2顆120mm風扇；如果使用更大尺寸的主機板，

建議您先參考下一段《元件尺寸限制》的說明。

安装主机板前，建议您先决定底部要使用何种规格的风扇，如果使用标准ATX尺寸的主机板，可以保留2颗120mm风扇；如果使用更大尺寸的主机板，

建议您先参考下一段《组件尺寸限制》的说明。

ATX

120mm Fan

lnstallation Guide

SCREW C

SCREW D

Insert the I/O shield included with

your motherboard and then install

the motherboard into the case.

Установите заглушку для разъёмов

задней панели материнской платы,

прилагаемую кматеринской плате,

затем установите материнскую плату

вкорпус.

Setzen Sie das mit Ihrem Motherboard

gelieferte I/O-Blech in die Aussparungen

an der Rückseite des Gehäuses ein,

installieren Sie anschließend das.

Insérez la plaque d'E/S inclus avec

votre carte mère, puis installez la

carte mère dans le boîtier.

Inserte el protector de E/S incluido

en su placa base, luego instale la

placa base en la carcasa.

Installare la mascherina I/O inclusa

con la scheda madre, quindi installare

la mainboard nel case.

Secure the standoffs with screws D

on the motherboard tray as required.

Install the motherboard and secure

with screw C.

Закрепите при помощи винтов D

стойки на кронштейне материнской

платы, как требуется. Установите

материнскую плату изакрепите ее

винтом C.

메인보드 트레이에 지지나사를(D)

필요한 만큼 고정시킨 후, 메인보드를

나사로 고정시킵니다.

메인보드와 같이 동봉된 I/O

Shield 를삽입한 후, 메인보드를

케이스에설치합니다.

必要に応じてマザーボードトレイ上に

ネジDでスペーサーを取付けます。

マザーボードを取り付けて、ネジCで

固定します。

お持ちのマザーボードに付属のI/Oシ

ールドを挿入してから、ケースの中

にマザーボードを取り付けます。

請依需求將SCREW D的主機板螺柱

鎖固於機殼，並以SCREW C螺絲將

主機板鎖固機殼內

。

將I/O檔片裝上機殼。

将I/O檔片装上机壳。

请依需求将SCREW D的主机板螺柱

锁固于机壳，并以SCREW C螺丝将

主机板锁固机壳内

。

Befestigen Sie die Abstandshalter mit

den Schrauben D wie erforderlich am

Motherboard-Einschub. Installieren

Sie das Motherboard, befestigen Sie

es mit Schraube C.

Fixez les plots avec les vis de type

D sur le plateau support de carte

mère selon vos besoins. Installez

la carte mère et fixezla avec les vis

de type C.

Fije los soportes con los tornillos D

en la bandeja de la placa base.

Instale la placa base y fíjela con

tornillos C.

Avvitare gli standoff sul supporto

scheda madre. Installare la scheda

madre ed assicurarla al supporto

con le viti C.

lnstallation Guide

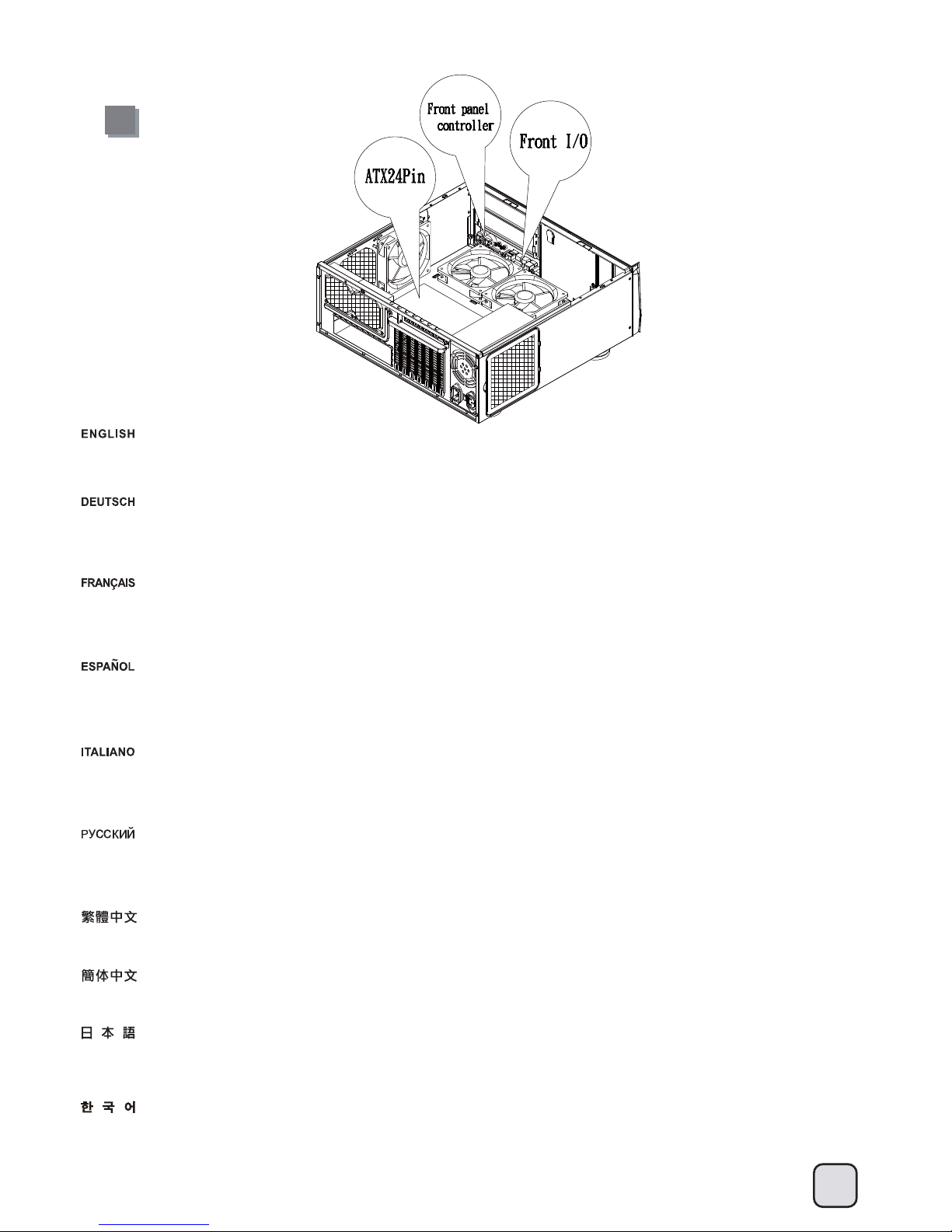

We recommend at this point to start thinking about routing the cables cleanly before connecting them to the motherboard, cables include fan

cables, power supply 24pin cable, CPU ATX 4pin/EPS12V 8pin, front panel connectors, and front I/O connectors.

Мы рекомендуем задуматься опрокладке кабелей до их подключения кматеринской плате. Имеются ввиду следующие кабели: кабели

вентиляторов, 24-контактный силовой кабель, 4-контактный ATX и8-контактный EPS 12Вкабели ЦП, разъемы передней панели ипередние

разъемы ввода/вывода.

An diesem Punkt empfehlen wir Ihnen, über eine saubere Verlegung der Kabel nachzudenken, bevor Sie die Kabel an das Motherboard anschließen.

Zu den Kabeln zählen Stromversorgungskabel (24-polig), CPU ATX-Kabel (4-polig)/EPS 12 V-Kabel(8-polig), Frontblenden-Anschlusskabel sowie

Front-I/O-Kabel.

A ce stade nous recommandons de commencer à organiser proprement les câbles avant de les brancher à la carte mère, câbles de ventilateurs,

connecteur 24pin de l'alimentation, Connecteur ATX 4 pin/EPS12V 8pin du processeur, connecteurs du panneau frontal, et les connecteurs des

ports E/S frontaux.

Le recomendamos que en este punto comience a enrutar los cables con limpieza antes de conectarlos a la placa base. El término “cables” incluye

los cables de los ventiladores, el cable de 24 pines de la fuente de alimentación, el de 4 pines CPU ATX/8 pines EPS12V, conectores del panel

frontal y conectores de E/S frontales.

A questo punto, si raccomanda di pensare a come gestire la disposizione dei cavi interni prima di connetterli alla scheda madre. Si fa riferimento

ai i cavi delle ventole, all cavo dell’alimentatore a 24 pin, al 4pin ATX ed EPS 12V 8 pin, alle connessioni del pannello frontale ed alle connessioni

frontali I/O.

이번 단계에서부터 케이블 정리에대해 생각해주시기를권장합니다.팬케이블, 파워 서플라이 24핀케이블, CPU, ATX 4핀/EPS 12V 8pin,

전면패널 커넥터,전면 IO 커넥터등이 대상이 됩니다.

マザーボードにケーブルを接続する前に、すっきりしたケーブルの取り回しを考え始めるようお勧めします。これには、ファンケーブル、

電源24ピンケーブル、CPU ATX 4ピン/EPS12V 8ピン、フロントパネルコネクタ、およびフロントI/Oコネクタが含まれます。

建議您可以在這時開始理線，請先接上ATX 24Pin、Front panel controller與Front I/O各式線材。

建议您可以在这时开始理线，请先接上ATX 24Pin、Front panel controller与Front I/O各式线材。

lnstallation Guide

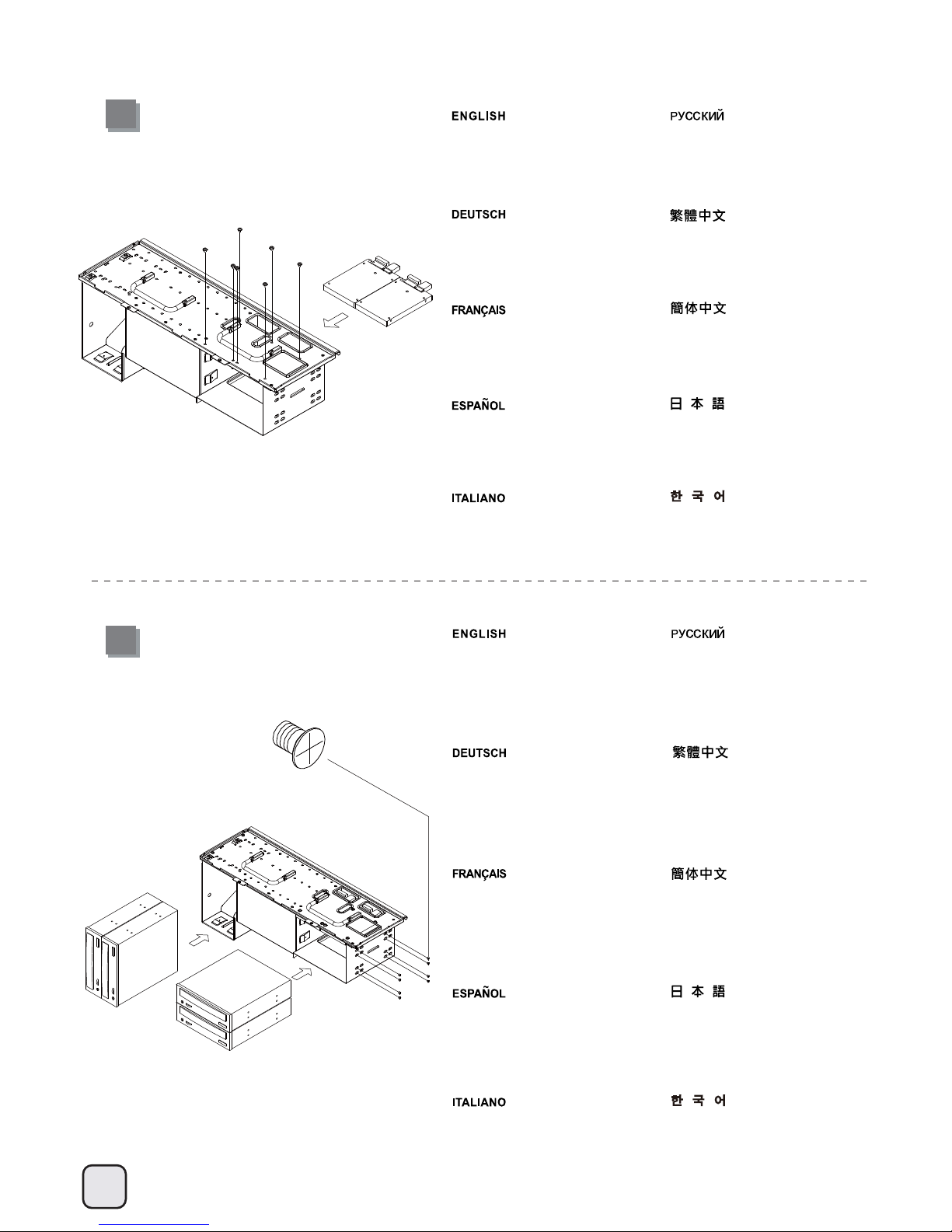

Install 2.5” hard drives into the

drive cage.

Установите 3,5-дюймовые жесткие

диски вкронштейн для жестких дисков.

Bauen Sie 3,5-Zoll-Festplatten in

die Laufwerkhalterung ein.

Installez les disques durs 3.5” dans

le casier.

Instale discos duros de 3,5” en la

carcasa para dispositivos.

Installare gli hard drive da 3,5” nel

supporto.

Install 5.25" devices into the right

side of the drive cage, and secure

with countersunk screws.

5,25-дюймовые устройства установите

вправой стороне корзинки для

дисководов изакрепите их винтами

спотайной головкой.

드라이브 케이지의 오른쪽에 5.25"

장치를 설치하고 접시머리 나사로

고정합니다.

3.5” 하드 드라이브를

드라이브케이지에 설치합니다.

5.25”デバイスをドライブケージの

右に設置し、皿ネジで固定します。

ドライブケージに3.5インチハード

ドライブを装着します。

將5.25”裝置安裝至主磁碟架右方，

並以沉頭螺絲鎖固

。

將2.5”硬碟安裝至主磁碟架內部。

将2.5”硬盘安装至主磁盘架内部。

将5.25”装置安装至主磁盘架右方，

并以沉头螺丝锁固

。

Installieren Sie 5,25-Zoll-Geräte auf

der rechten Seite des Laufwerkskäfigs,

sichern Sie sie mit Senkkopfschrauben.

Installez les périphériques 5,25" à

droite dans la cage de disque, et

attachez-les avec des vis à tête

fraisée.

Instale dispositivos de 5,25” en el

lado derecho de la carcasa para

dispositivos y fíjelos con tornillos

avellanados.

Installare i dispositivi da 5,25" sul

lato destro del telaio per unità e

fissare con viti a testa conica.

SCREW A

Tabla de contenidos

Otros manuales de Recinto de SilverStone

SilverStone

SilverStone LC19 Manual de usuario

SilverStone

SilverStone sugo series sg10 Manual de usuario

SilverStone

SilverStone GD07B Manual de usuario

SilverStone

SilverStone sugo series sg09 Manual de usuario

SilverStone

SilverStone Raven SST-RVZ01B Manual de usuario

SilverStone

SilverStone SST-SG02-f Manual de usuario

SilverStone

SilverStone DS222 Manual de usuario

SilverStone

SilverStone FARA B1 Manual de usuario

SilverStone

SilverStone milo series mj03 Manual de usuario

SilverStone

SilverStone SUGO series Manual de usuario

SilverStone

SilverStone Precision PS02B Manual de usuario

SilverStone

SilverStone Fortress FTZ01 Manual de usuario

SilverStone

SilverStone CS01 Manual de usuario

SilverStone

SilverStone Temjin SST-TJ11B-W Manual de usuario

SilverStone

SilverStone FARA V1 Manual de usuario

SilverStone

SilverStone SUGO SG07 Series Manual de usuario

SilverStone

SilverStone Precision Series Manual de usuario

SilverStone

SilverStone DS351 Manual de usuario

SilverStone

SilverStone Fortress Series FT05 Manual de usuario

SilverStone

SilverStone KUBLAI 07E Manual de usuario

SilverStone

SilverStone Raven RV04 Manual de usuario

SilverStone

SilverStone ML04B Manual de usuario

SilverStone

SilverStone PS05B Manual de usuario

SilverStone

SilverStone MILO Series Manual de usuario

Manuales populares de Recinto de otras marcas

SilentiumPC

SilentiumPC Armis AR5 Manual

Pulsar

Pulsar 17/TRP80/DSPR Manual de usuario

Thermaltake

Thermaltake V150 TG Manual de usuario

MSI

MSI MPG SEKIRA 500X Manual de usuario

Antec

Antec Dark fleet DF-10 Manual de usuario

Nexans

Nexans WTC05 Manual de usuario

Peavey

Peavey DS 1502 Manual de usuario

D-Link

D-Link ShareCenter Pro DNS-1550-04 Manual de usuario

Rosewill

Rosewill RX82-U(JBOD) Manual de usuario

QNAP

QNAP SAS JBOD CLI 1.0 Manual de usuario

GAMDIAS

GAMDIAS Talos P1 Manual de usuario

Auvs

Auvs KR615 Manual de usuario

Digitus

Digitus DA-71114 Manual de usuario

CommScope

CommScope FDH 3000 Manual de usuario

FS FHD-FWME4 Manual de usuario

JBL

JBL CS1215T Manual de usuario

Pulsar

Pulsar ARAD-S4 Manual de usuario

Pulsar

Pulsar AWO454 Manual de usuario
