MANUAL

FORTRESS SERIES

FT01

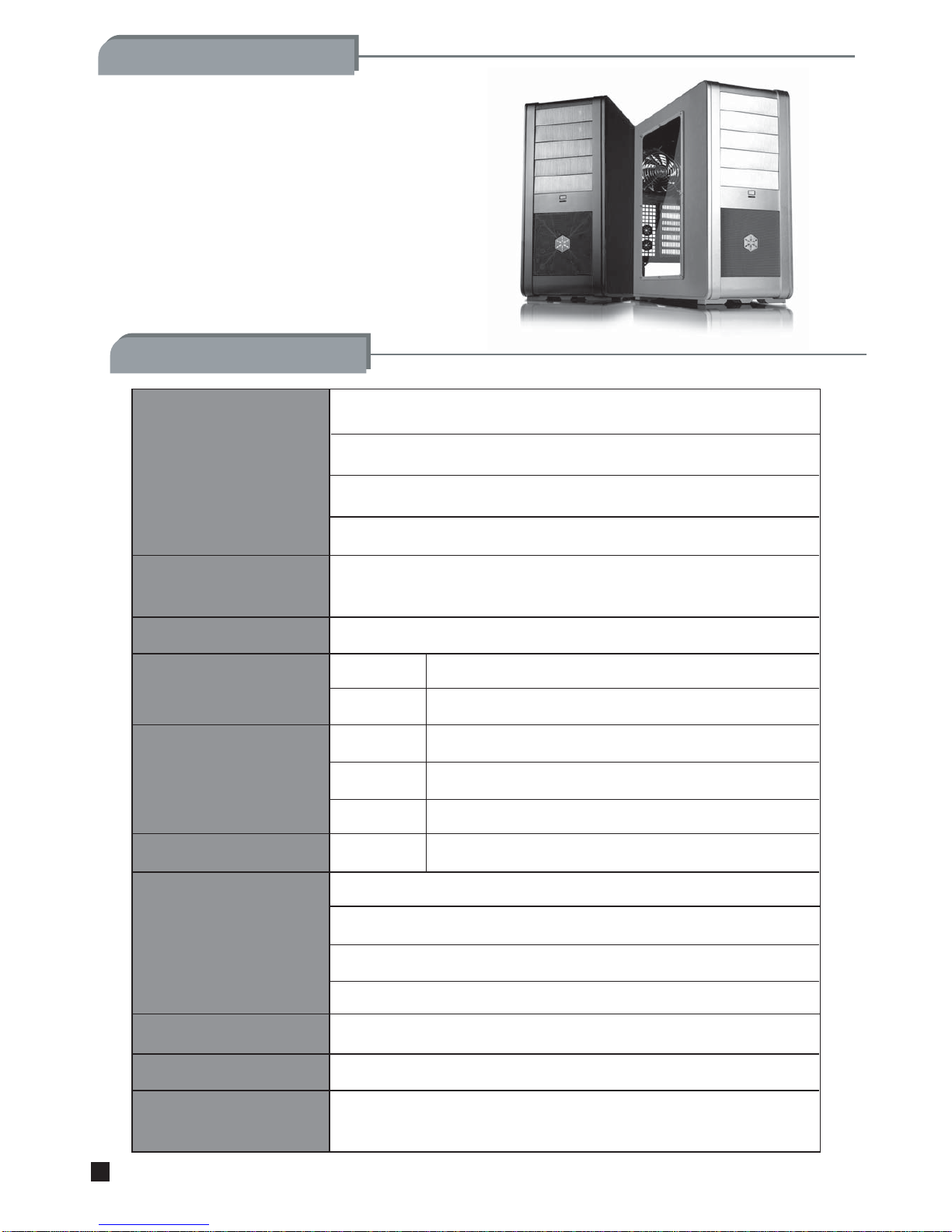

Product Overview

Specifications

FORTRESS SERIES

FT01

Internal 3.5” x 7

Cooling System Front 1 x 180mm intake fan, 700rpm, 18dBA

Top 1 x 180mm intake fan, 700rpm, 18dBA

Rear 1 x 120mm exhaust fan, 900rpm, 18dBA

Expansion Slot 7

Front I/O Port

USB2.0 x 2

IEEE1394 x 1

audio x 1

MIC x 1

Power Supply 1 x Optional standard PS2 (ATX)

Dimension 211 mm (W) x 486 mm (H) x 494.5 mm (D)

One CP05 included for single hot-swappable SATA

hard drive, additional CP05 can be purchased separately

SST-FT01B (Black)

SST-FT01S (Silver)

SST-FT01B-W (Black + window)

SST-FT01S-W (Silver + window)

Model No.

Material 3.0mm ~ 6.0mm uni-body aluminum outer frame and

aluminum body

Extra

Exposed

Motherboard ATX, Micro ATX

Driver Bay

5.25” x 5

18032 FAN

FILTER

3.5” HDD TRAY

PS2 PSU

(OPTION)

ATX MB

(OPTION)

12025 FAN

18032 FAN

FRONT I/O

(USB2.0 2+SPK+MIC+IEEE 1394)

RESET SW

5.25” *5 DRIVE BAY

POWER SW

3.5”*7 DRIVE BAY

(HIDDEN)

LEFT SIDE PANEL

RIGHT SIDE PANEL

NOISE ABSORBING FOAM

FRONT I/O Pin Definition

IEEE 1394 CONNECTOR

USB2.0 CONNECTOR

AC”97 CONNECTOR

HD AUDIO CONNECTOR

TPA-

GND

TPB

+12V

GND

TPA+

GND

TPB+

+12V

INCLUDE PACKAGE

ITEM PURPOSE


SCREW A

SCREW B

SCREW C

MOTHERBOARD STANDOFF

USB+5V

LP-

LP+

GND

USB+5V

LP-

LP+

GND

AGNU

AUD GND

PRESENCE

SENSE1_RETURN

SENSE2_RETURN

NO PIN

PORTIL

PORTIR

PORTZR

SENSE_SEND

PORT2L

MIC2

MICPWR

FPOUT~R

3 PIN TO 4 PIN CONVERT CABLE

INSTALLATION GUIDE

SECURE OPTICAL DRIVE AND

MOTHERBOARD

SECURE POWER SUPPLY

SECURE HARD DRIVE

FOR MOTHERBOARD

INSTALLATION

FOR 3PIN FAN

Please remove the 6 screws on the

panels with screw driver , then pull

upward the panels to remove

outward from chassis.

Открутите отверткой 6 шурупов на

боковых панелях иподнимите рычаг

быстрого освобождения, как показано

на рисунке, затем поднимите вверх

боковые панели ивыньте их из корпуса.

側面パネルのネジ6本をドライバーで

外し、クイックリリースレバーを図のよ

うに引き上げ、側面パネルを引き上げ

てケースから外します。

스큐류 드라이버를 이용해, 사이드

패널에 있는 6개의 나사를 제거한 후,

퀵 릴리즈 레버를 그림과 같이 들어

올립니다. 이후, 사이드 패널을 위로

올려 케이스에서 제거합니다.

6 Schrauben, die für Befestigung

des Panels sind , mit Schraubzieher

abschrauben.Wieder gemäss Bild

das Lever nach oben ausziehen

und das Panel ausnehmen.

veuillez retirer les 6 vis des panneaux

latéraux avec un tournevis et

soulevez le levier come montré,

puis soulevez les panneaux latéraux

pour les sortir du boîtier.

Por favor, quite 6 tornillos de los

paneles laterales con el destornilladory

accione la palanca de extracción

rápida como se muestra, luego

levante los paneles laterales para

quitarlos del chasis.

Rimuovere con un cacciavite le

sei viti dai pannelli e spostare la

leva di apertura come mostrato;

rimuovere in seguito i pannelli

dal telaio.

Please release the screws on 5.25” device

cover, then press the area as shown to

remove it outward from chassis.

Открутите шурупы на крышке отсека

5,25-дюймового устройства, затем

нажмите на указанную область и

выньте отсек из корпуса.

请用螺絲起子拆掉鎖固5.25”擋板的螺絲

，

並按壓側邊的鎖扣後將擋板取下。

5.25”ドライブベイカバーからネジを外し、

図示された部分を押してケースから外側

に外します。

5.25” 드라이브 베이 커버에서 나사를

제거한 후, 그림에서 보이는 부분을 누

르고, 케이스 밖으로 제거합니다.

bitte die Schrauben an 5.25” Abdeckung

mit Schraubzieher abschrauben.den

Bereich wie angezeigt drücken,um

Panel auszunehmen.

Veuillez retirer les vis du cache de la

baie 5.25”, puis appuyez sur la zone

désigné pour le sortir du boîtier.

Quite los tornillos de la cubierta de

la bahía de dispositivos de 5.25”,

luego presione el área como se

muestra para sacarla del chasis.

Dopo aver rimosso le viti, estrarre,

esercitando una lieve pressione,

il rivestimento del dispositivo 5.25’’

come mostrato.

請以螺絲起子卸下鎖固側板的6顆螺絲，

再依圖示將拉桿向上扳開後取出側板。

OFF ON

用螺絲起子拆掉鎖固5.25＂擋板的螺絲，

並按壓側邊的鎖扣後將擋板取下。

请以螺丝起子卸下锁固侧板的6颗螺丝，

再依图示将拉杆向上扳开后取出侧板。

Please insert your optical drive, and align

the optical drive to the panel of chassis.

Вставьте Ваш оптический диск и

выровняйте его по передней

панели корпуса.

將光碟機放進機箱，並將面板對齊機箱

面板的位置。

光学ドライブを入れてケースのフロント

パネルの面と合わせます。

광드라이브를 삽입한 후, 케이스의

전면 패널과 맞춥니다.

CD-ROM in Chassis einlegen,und CD-

ROM mit Panel in eine Linie bringen.

veuillez insérer votre lecteur optique, et

l'aligner avec le panneau frontal du

boîtier.

Por favor, inserte su unidad óptica y

alinéela con el panel frontal del

chasis.

Inserire l’Optical Drive allineandolo con

il pannello del telaio.

Press the 5.25” device toolfree button to

lock the optical drive.( 5.25” device can

be fastened with screws. (Screw A) on

other side as required )

Для того, чтобы зафиксировать оптический

диск, нажмите на защелку, как показано на

рисунке.(при необходимости диски можно

также зафиксировать шурупами (Шуруп A)

на другой стороне)

按下光碟機側邊鎖扣以鎖固光碟機。

(使用者可依需求在另一側鎖上螺絲

(SCREW A)加強固定)

按下光驱侧边锁扣以锁固光驱。(使

用者可依需求在另一侧锁上螺丝(SCREW

A)加强固定)

図のようにツール不要スイッチを押して、

光学ドライブを固定します。（ドライブは

必要であれば反対側にネジ（ネジA）で固

定することもできます。）

그림에서과 같이 툴프리 스위치를 눌러

광드라이브를 고정시킵니다. 드라이브는

나사 (ScrewA)로 반대편에 고정시킬 수도

있습니다.

die Taste der 5.25” Anlage manuell

drücken,um CD-ROM zu verschließen.

( 5.25” Anlage kann mit Schrauben

(Schraube A)auf anderer Seite nach

dem Wunsch befestigt werden)

appuyez sur switch sans outils comme

montré pour verrouiller le lecteur

optique.(les lecteurs peuvent aussi

être serrés avec des vis .(Vis A) de

l'autre côté si necessaire)

Presione la palanca como se muestra

para fijar la unidad óptica sin

necesidad de herramientas.(los

tornillos (Tornillo A) por el otro lado si

hace falta)

Premere il pulsante toolfree del

dispotivo 5.25’’ per chiudere l’Optical

Drive.(il dispositivo 5.25’’ puo’ essere

fissato sul lato opposto con viti (viti A)

come richiesto)

将光驱放进机箱，并将面板对齐机箱面

板的位置。

Pull the hard drive tray lever to the left to

remove it outward from chassis.

Потяните налево рычаг для

извлечения корзины жесткого

диска ивыньте корзину из

корпуса.

請依圖示將硬碟托盤取出。

请依图标将硬盘托盘取出。

ハードディスクトレイレバーを左側に

引いて、ケースから取り外します。

하드 드라이브 트레이 레버를 왼쪽

으로 당긴 후, 케이스에서 제거합

니다.

Tabletthandgriff von HDD im Uhrzeigersinn

drehen und aufmachen,wieder nach vorne

ausziehen.

tirez le casier à disques durs vers la

gquche pour le sortir du boîtier.

Saque la bandeja del disco duro hacia

la izquierda para sacarla del chasis.

Spostare verso sinistra la leva tray

dell’hard drive per rimuoverlo dal telaio.

Install your hard drive into the tray and

secure with included screws. (Screw C)

Установите ваш жесткий диск вкорзину

изакрепите его прилагаемыми

шурупами (Шуруп C).

將硬碟放入托盤內，並在兩側用螺絲

(SCREW C)將其鎖固。

将硬盘放入托盘内，并在两侧用螺丝

(SCREW C)将其锁固。

トレイにハードディスクドライブを取り

付け、付属のネジ（ネジC）で固定します。

하드 디스크를 트레이에 장착한 후, 동봉된

나사 (SCREW C)로 고정시킵니다.

Festplatte auf Tablett einlegen und mit

zweiseitigen Schrauben(Schraube C)

die befestigen.

installez votre disque dur dans le

casier et fixez-le avec les vis

incluses. (Vis C)

Instale su disco duro en la bandeja y

asegúrelo con los tornillos incluidos.

(Tornillo C)

Installare l’hard drive nel tray e fissarlo

con le viti in dotazione. (viti C)

Reinstall the hard drive tray into chassis.

(optical SilverStone SST-CP05 can support

upto SATA hard drive.)

Установите корзину сжестким диском

обратно вкорпус (при желании можно

использовать кабель SilverStone SST-CP05,

который дает возможность задействовать

функцию горячего подключения SATA-дисков.)

將硬碟拖盤放回機殼內（可選用CP0

轉接線模組，可升級成熱插拔SATA

硬碟。)

将硬盘拖盘放回机壳内（可选用CP05

转接线模块，可升级成热插拔SATA硬

盘。)

ハードディスクドライブトレイをケース

に戻します。（SATAホットスワップ対応

機能にはオプションのSilverStone



SST-CP05が使用可能です。）

하드 드라이브 트레이를 케이스에 재

장착합니다. (옵션으로 실버스톤의

SST-CP05를 사용하여, SATA 핫스왑

기능을 사용할 수 있습니다. )

Festplattetablett wieder in Chassis

installieren.Optisch SilverStone SST-

CP05 kann SATA Festplatte unterstützen.

réinstallez le disque dur dans le boîtier

(le SilverStone SST-CP05 peut être

utilisé pour offrir la capacité de

démontage à chaud en option.)

Reinstale la bandeja del disco duro

en el chasis (el sistema opcional

SilverStone SST-CP05 puede usarse

para permitir la capacidad SATA de

cambio en caliente.)

Installare l’hard drive ed il tray nel

telaio ( l’Optical SilverStone SST-

CP05 puo’ essere compatibile con

il SATA hard drive.)

Fasten and secure included standoffs

on the motherboard tray as required,

then install your motherboard and

secure with included screws.(Screw A)

Надежно закрепите прилагаемые опоры

материнской платы, затем установите

материнскую плату изафиксируйте ее

прилагаемыми шурупами. (Шуруп A)

請依需求將主機板螺柱鎖固在主機板

底板，再放入主機板，並用螺絲

(SCREW A)將其鎖固。

请依需求将主板螺柱锁固在主板底板

，再放入主板，并用螺丝

(SCREW

A)将其锁固。

必要に応じて付属のスペーサーをマザ

ーボードトレイに取り付け、付属のネジ

（ネジA）でマザーボードを取り付けます。

메인보드 지지대를 필요한 만큼 설치한

후, 메인보드를 동봉된 나사 (ScrewA)로

고정시킵니다.

Stand off zuerst auf dem Grudplatte der

Hauptplatine nach dem Wunsch befestigen.

danach die Hauptplatine einlegen,und dann

mit Schrauben(Schraube A) die befestigen.

Sérrez et fixez les plots inclus sur le

support de la carte mère selon vos

besoins, puis installez votre carte

mère et fixez-la avec les vis incluses.

(Vis A)

Encaje y asegure los anclajes

incluidos en la placa base según

sea necesario, luego instale su

placa base y fíjela con los tornillos

incluidos. (Tornillo A)

Fissare accuratamente, sul tray della

scheda madre, gli appositi standoff

come richiesto e installare la scheda

madre fissandola con le viti in dotazione.

(viti A)

9 Remove the expansion slot cover, then

install your expansion card and secure

with screws as require.

Снимите крышку слота расширения,

затем установите карту расширения

изакрепите ее шурупами.

先取下擴充槽上的檔板，再依需求將

介面卡裝入，並以內附螺絲鎖固。

先取下扩充槽上的檔板，再依需求将

扩充卡装入，并以内附螺丝锁固。

必要に応じて拡張スロットカバーを外し、

拡張カードを取り付けてネジ止めします。

확장슬롯 커버를 제거한 후, 필요한

확장카드를 설치하고, 나사로

고정시킵니다.

die originale Erweiterungs-Slot zuerst

entfernen,Ihre Erweiterungskarte

installieren und mit Schrauben befestigen.

retirez l'équerre, puis installez votre

carte d'extension et fixez-la vec les

vis nécessaires.

Retire la cubierta del zócalo de

expansión, luego instale su tarjeta de

expansión y fíjela con los tornillos

según sea necesario.

Rimuovere il rivestimento della slot

di espansione, installare la scheda

di espansione e avvitarla come

richiesto.

Install your power supply as shown

and then secure with included screws.

(Screw B)

Установите блок питания, как показано

на рисунке, изакрепите его прилагаемыми

шурупами (Шуруп B).

請依圖示將您的電源供應器放入機殼

內，調整位置對準背板上的孔位後，

用螺絲(SCREW B)鎖固。

请依图示将您的电源供应器放入机壳

内，调整位置对准背板上的孔位后，

用螺丝(SCREW B)锁固。

図のように電源を取り付け、付属のネジ

（ネジB）で固定します。

파워 서플라이를 그림과 같이 설치한

후, 나사로 고정시킵니다.(SCREW B)

Stromverorgung wie angezeigt besorgen

und die richtige Position mit Löche der

Rückplatte ausrichten,mit Schrauben

(Schraube B) befestigen.

installez votre alimentation comme

montré et ensuite fixez-la avedc les

vis incluses. (Vis B)

Instale su fuente de alimentación

como se muestra y luego fíjela con

los tornillos incluidos (Tornillo B).

Installare l’alimetatore, come indicato,

e bloccarlo con le viti ( viti B ) in

dotazione.

11 Make sure all necessary cables and

wires are connected, then reinstall

the panels and secure with screws.

Убедитесь, что все необходимые

провода икабели подключены,

затем установите на место панели

изакрепите их шурупами.

在確認所有的線材都已連接後，將

左、右側板裝回機殼，並以螺絲

鎖

固。

在确认所有的线材都已连接后，将

左、右侧板装回机壳，并以螺丝锁固

。

必要なケーブルおよびリード線を全

て接続したことを確認してから、パネ

ルを元に戻しネジで固定します。

필요한 케이블과 선이 모두 연결되었는

지 확인합니다. 이후, 패널을 모두 재설

치한 후 나사로 고정시킵니다.

muss man sicher sein,dass alle

notwendige Kabel und Leitung in

Verbindung gebracht werden.und

dann das Panel wieder einlegen und

mit Schrauben befestigen.

vérifiez bien que tous les câbles sont

bien connectés, puis réinstallez les

panneaux et fixez-les avec des vis.

Asegúrese de que todos los cables

necesarios están conectados, luego

reinstale los paneles y fíjelos con

tornillos.

Assicurarsi che tutti i cavi e i fili

metallici siano ben collegati, montare

di nuovo i pannelli bloccandoli con

viti.

Installation complete. Установка завершена.

組裝完成。

组装完成。

インストール完了。

설치가 완료 되었습니다.

Zusammenbau fertig.

installation terminée.

Instalación completa.

Installazione terminata.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Recinto de SilverStone

SilverStone

SilverStone RAVEN RV05 Manual de usuario

SilverStone

SilverStone TS10 Manual de usuario

SilverStone

SilverStone ML05 Manual de usuario

SilverStone

SilverStone Lucid Series Manual de usuario

SilverStone

SilverStone Raven SST-RVZ01B Manual de usuario

SilverStone

SilverStone MS13 Manual de usuario

SilverStone

SilverStone ML07 Manual de usuario

SilverStone

SilverStone MS09 Manual de usuario

SilverStone

SilverStone Kublai KL06 Manual de usuario

SilverStone

SilverStone FARA R1 Manual de usuario

SilverStone

SilverStone Raven RV04 Manual de usuario

SilverStone

SilverStone TJ04-E Manual de usuario

SilverStone

SilverStone RVZ01-E Manual de usuario

SilverStone

SilverStone Lascala LC16M Manual de usuario

SilverStone

SilverStone PS04B Manual de usuario

SilverStone

SilverStone RL05 Manual de usuario

SilverStone

SilverStone DS321 Manual de usuario

SilverStone

SilverStone Temjin SST-TJ11B-W Manual de usuario

SilverStone

SilverStone Fortress FTZ01 Manual de usuario

SilverStone

SilverStone PT13-120 Manual de usuario

SilverStone

SilverStone Precision PS02B Manual de usuario

SilverStone

SilverStone GD07B Manual de usuario

SilverStone

SilverStone Precision PSO1-E Manual de usuario

SilverStone

SilverStone SST-DS221 Manual de usuario

Manuales populares de Recinto de otras marcas

SilentiumPC

SilentiumPC Armis AR5 Manual

Pulsar

Pulsar 17/TRP80/DSPR Manual de usuario

Thermaltake

Thermaltake V150 TG Manual de usuario

MSI

MSI MPG SEKIRA 500X Manual de usuario

Antec

Antec Dark fleet DF-10 Manual de usuario

Nexans

Nexans WTC05 Manual de usuario

Peavey

Peavey DS 1502 Manual de usuario

D-Link

D-Link ShareCenter Pro DNS-1550-04 Manual de usuario

Rosewill

Rosewill RX82-U(JBOD) Manual de usuario

QNAP

QNAP SAS JBOD CLI 1.0 Manual de usuario

GAMDIAS

GAMDIAS Talos P1 Manual de usuario

Auvs

Auvs KR615 Manual de usuario

Digitus

Digitus DA-71114 Manual de usuario

CommScope

CommScope FDH 3000 Manual de usuario

FS FHD-FWME4 Manual de usuario

JBL

JBL CS1215T Manual de usuario

Pulsar

Pulsar ARAD-S4 Manual de usuario

Pulsar

Pulsar AWO454 Manual de usuario
