LevelOne GTL-2881 Manual de usuario
1
GTL-2881 28-Port Stackable L3 Lite
Managed Gigabit Switch
Quick Installation Guide
English ǼȜȜȘȞȚțȐ
Deutsch Português
Français Ɋɭɫɫɤɢɣ
Español Polski
Italiano
2
ENGLISH
Manage the Switch Using Web Browser
Installation

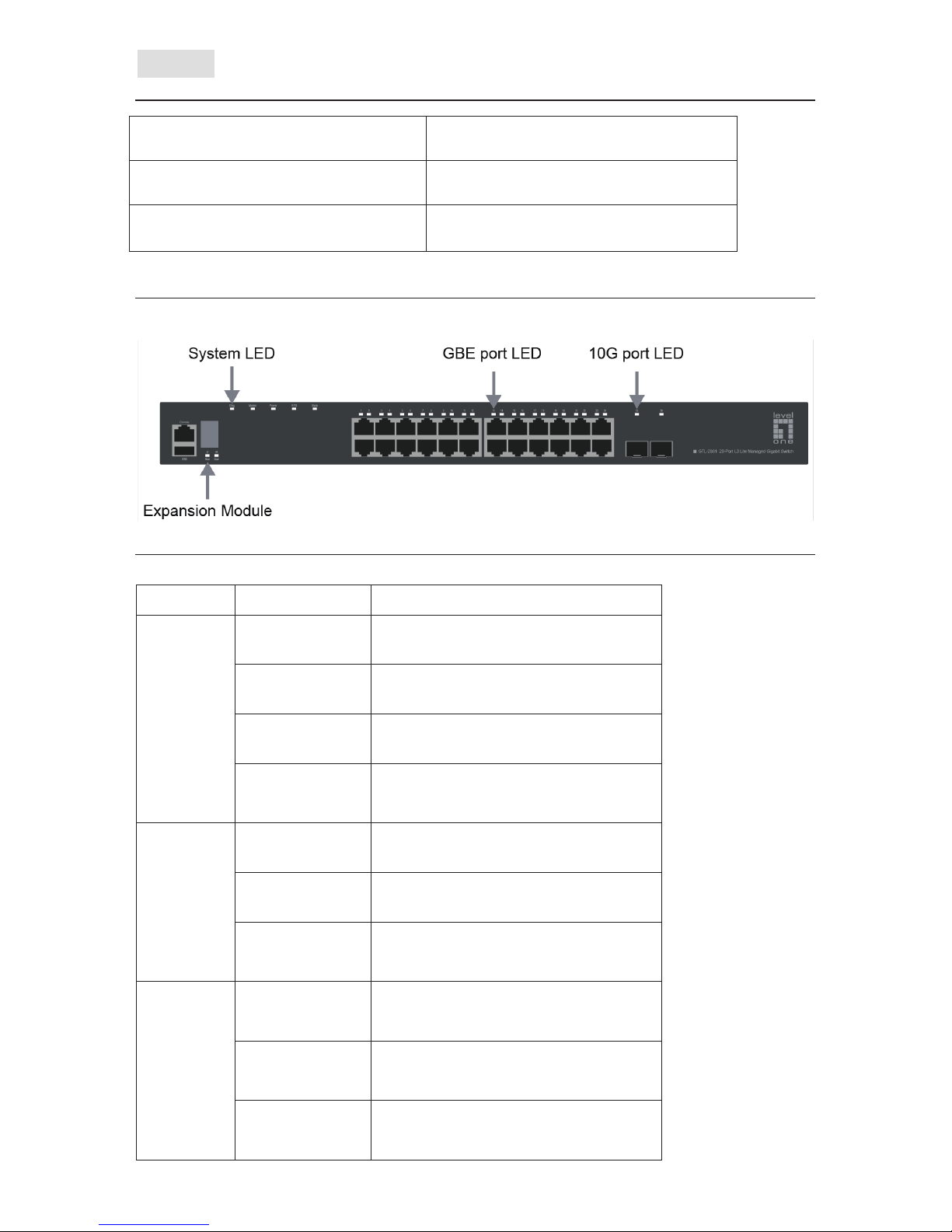

LED Indicator
System LED
LED Condition Status
Diag
Green System Diagnostic & AOS OK
Green Blinking System Diagnostic & AOS in progress
Amber System Diagnostic & AOS Failed
Amber Blinking System Fan Failed
Master
Green This unit is Primary unit
Amber This unit is Secondary unit
Off This unit is neither Primary nor Secondary
Power
Green Main power supply operates normally
Amber Main power supply present but fault
Off No main power supply present
RPS
Green Backup power supply operates normally
Amber Backup power supply present but fault
Off No backup power supply present
Stack Green Stacking ports in stacking mode
Off Uplink ports in standalone mode or No Link
Default IP 192.168.1.1
Usermame admin
Password admin
3
GBE Port LED
Condition Status
Green Port Link without POE
Green Blinking Port Link/Activity without POE
Amber Port Link with POE
Amber Blinking Port Link/Activity with POE
10G Port LED
Panel
Port Condition Status
Port25
ġġ
Port26
Green Link
Green Blinking Link/Activity
Off No Link
Expansion Module
Panel
Port Condition Status
Port27
ġġ
ġ
ġ
Port28
ġġ
ġġ
Green Standalone Link
Green Blinking Standalone Link/Activity
Off No Link
Amber Stacking Link
Amber Blinking Stacking Link/Activity
Off No Link
4
Connecting Equipment
Step1. Plug-in the Power cord to the Switch.
Step2. Connect your network devices with the switch by using Ethernet
cable. (e.g. Cat-5e)
5
Deutsch
Verwalten des Switches über den Webbrowser
Installation
LED-Anzeige
System-LED
LED Zustand Status
Diag
Grün Systemdiagnose und AOS in Ordnung
Blinkt grün Systemdiagnose und AOS läuft
Gelb Systemdiagnose und AOS fehlgeschlagen
Blinkt gelb Systemlüfter ausgefallen
Master
Grün Diese Einheit ist die Primäreinheit
Gelb Diese Einheit ist die Sekundäreinheit
Aus Diese Einheit ist weder die Primär- noch die
Sekundäreinheit
Standard-IP-Adresse 192.168.1.1
Benutzername admin
Kennwort admin
6
Power
(Stromversorgung)
Grün Hauptstromversorgung arbeitet normal
Gelb Hauptstromversorgung vorhanden, aber
fehlerhaft
Aus Keine Hauptstromversorgung vorhanden
RPS
Grün Reservestromversorgung arbeitet normal
Gelb Reservestromversorgung vorhanden, aber
fehlerhaft
Aus Keine Reservestromversorgung vorhanden
Stack
Grün Stacking-Ports im Stacking-Modus
Aus Uplinks-Port im autonomen Modus oder keine
Verbindung
GbE-Port-LED
Zustand Status
Grün Portverbindung ohne PoE
Blinkt grün Portverbindung/-aktivität ohne PoE
Gelb Portverbindung mit PoE
Blinkt gelb Portverbindung/-aktivität mit PoE
10-G-Port-LED
Panelport Zustand Status
Port25
ġġ
Port26
Grün Verbindung
Blinkt grün Verbindung/Aktivität
Aus Keine Verbindung
Erweiterungsmodul
Panelport Zustand Status
Port27
ġġ
ġ
Grün Autonome Verbindung
Blinkt grün Autonome Verbindung/Aktivität
7
Port28
Aus Keine Verbindung
Gelb Stacking-Verbindung
Blinkt gelb Stacking-Verbindung/-Aktivität
Aus Keine Verbindung
Anschließen des Geräts
Schritt 1. Netzkabel an Switch anschließen
Schritt 2. Ihre Netzwerkgeräte über Ethernet-Kabel mit dem Switch
verbinden (z. B. Cat-5e).
8
Français
Gérer le commutateur à l'aide d'un navigateur Web
Installation
Voyants DEL
LED système
LED Condition Statut
Diag
Vert Diagnostic système et AOS OK
Vert clignotant Diagnostic système et AOS en cours
Orange Échec diagnostic système et AOS
Orange
clignotant Échec ventilateur système
Maître
Vert Cette unité est l'unité principale
Orange Cette unité est l'unité secondaire
Éteint Cette unité n'est ni principale ni
secondaire
Alimentation
Vert L'alimentation électrique principale
fonctionne normalement
Orange Alimentation électrique principale
présente mais défaillante
Éteint Aucune alimentation électrique
principale présente
Adresse IP par défaut 192.168.1.1
Nom d'utilisateur admin
Mot de passe admin
9
RPS
Vert L'alimentation électrique de secours
fonctionne normalement
Orange Alimentation électrique de secours
présente mais défaillante
Éteint Aucune alimentation électrique de
secours présente
Pile
Vert Ports d'empilement en mode
empilement
Éteint Ports liaison montant en mode
autonome ou aucune liaison
LED port GBE
Condition Statut
Vert Liaison port sans POE
Vert clignotant Liaison/activité port sans POE
Orange Liaison port avec POE
Orange clignotant Liaison/activité port avec POE
LED port 10G
Port panneau Condition Statut
Port25
ġġ
Port26
Vert Liaison
Vert clignotant Liaison/activité
Éteint Aucune liaison
Module d'extension
Port panneau Condition Statut
Port27
ġġ
ġ
Port28
ġ
Vert Liaison autonome
Vert clignotant Liaison/activité autonome
Éteint Aucune liaison
Orange Liaison d'empilement
Orange clignotant Liaison/activité d'empilement
Éteint Aucune liaison
10
Connexion d'équipement
Étape1. Branchez le cordon d'alimentation dans le commutateur
Étape 2. Connectez vos appareils réseau au commutateur en utilisant un
câble Ethernet. (par ex. Cat-5e)
