LevelOne FSW-1650 Manual de usuario

FSW-1650 / FSW-2450

16 / 24 Port Gigabit Switch

Quick Installation Guide

English

Deutsch

Français

Español

Italiano

Ελληνικά

Português

Русский

Polski

All manuals and user guides at all-guides.com

all-guides.com

Hardware Installation Figures

Rack Mounting

Flat Surface Installation

Power Regulation

Input : AC 100-240V; 50/60Hz

All manuals and user guides at all-guides.com

ENGLISH

Installation

LED Indicator

DIP-switch

Connecting Equipment

Step1. Inspect the Power Adapter carefully, and make sure

that it is properly connected to a power source.

Step2. Plug-in the Power to the Switch.

Step3. Connect your network devices with the switch by

using Ethernet cable. (e.g. Cat-5e)

LED Indicator

Status

Meaning

Power

Power is on.

Off

Power is off.

Link/Act

Port is connected

Blinking

Transmitting / Receiving data

Off

Port is not connected

DIP-Switch

Status

Meaning

Flow Control

Flow Control is on.

Off

Flow Control is off.

Power

Link/Act

Flow Control

All manuals and user guides at all-guides.com

Deutsch

Installation

LED-Anzeige

DIP-Schalter

Anschluss der Geräte

Schritt1. Bitte prüfen Sie die korrekte Verbindung des

Netzteils mit der Steckdose.

Schritt2. Verbinden Sie das Netzteil mit dem Switch.

Schritt3. Verbinden Sie weitere Geräte mit dem Switch

unter Verwendung von Ethernet-Kabeln (z.B.:

Cat.5e).

LED-Anzeige

Status

Bedeutung

Power

Power ist an.

Off

Power ist aus.

Link/Aktivität

Port ist verbunden.

Blinken

Senden/Empfangen von

Daten

Off

Port ist nicht verbunden.

DIP- Schalter

Status

Bedeutung

Flusskontrolle

Ein

Flusskontrolle ist eingeschaltet.

Aus

Flusskontrolle ist ausgeschaltet.

Power

Link/Aktivität

Flusskontrolle

All manuals and user guides at all-guides.com

Français

Installation physique

Indicateur DEL

Commutateur DIP

Branchement de l'équipement

Étape1. Inspectez soigneusement l'adaptateur secteur et

assurez-vous qu'il est correctement connecté à

une source d'alimentation.

Étape2. Branchez l' secteur sur le switch.

Étape3. Connectez vos périphériques réseau au switch en

utilisant un câble Ethernet. (Par exemple, Cat-5e)

Indicateur DEL

État

Signification

Alimentation

Marche

Sous tension.

Arrêt

Hors tension.

Lien/Act

Marche

Le port est connecté

Clignotant

Transmission/Réception de

données en cours

Arrêt

Le port n'est pas connecté

Commutateur

DIP

État

Signification

Contrôle de flux

Activé

Le contrôle de flux est activé.

Désactivé

Le contrôle de flux est

désactivé.

Alimentation

Lien/Act

Contrôle de

flux

All manuals and user guides at all-guides.com

Español

Instalación física

Indicadores LED

Conmutador DIP

Procedimiento de conexión del equipo

Paso1. Inspeccione el adaptador de corriente con cuidado,

y asegúrese de que está correctamente conectado

a una fuente de energía.

Paso2. Conecte el de corriente al Switch.

Paso3. Conecte sus dispositivos de red con el switch

mediante el uso de cable Ethernet.(Por ejemplo,

Cat-5e).

Indicadores

LED

Estado

Significado

Potencia

Encendido

El dispositivo está

encendido.

Apagado

El dispositivo está apagado.

Estado de

conexíón

Encendido

El Puerto está conectado.

Intermitente

Transmitiendo / Recibiendo

datos

Apagado

El Puerto no está conectado

Conmutador

DIP

Estado

Significado

Control de

flujo

Activado

Control de flujo activado.

Desactivado

Control de flujo desactivado.

Potencia

Estado de conexíón

Control de flujo

All manuals and user guides at all-guides.com

all-guides.com

Italiano

Installazione fisica

Indicatore LED

DIP switch

Equipaggiamento di connessione

Fase1. Controllare l'alimentatore con attenzione e

assicurarsi che sia correttamente collegata alla

sorgente elettrica.

Fase2. Collegare l'alimentatore allo switch.

Fase3. Collegare il proprio dispositivo di rete allo switch

con un cavo Ethernet (ad es. Cat.5e)

LED Indicator

Stato

Significato

Alimentazione

Acceso

Alimentato

Spento

Non alimentato

Collegamento/attività

Acceso

La porta è connessa

Lampeggio

Trasmissione /ricezione

data

Spento

La porta non è connessa

DIP Switch

Stato

Significato

Regolazione

flusso

Acceso

Regolazione flusso attivato.

Spento

Regolazione flusso disattivato.

Alimentazione

Collegamento/attivi

Regolazione flusso

All manuals and user guides at all-guides.com

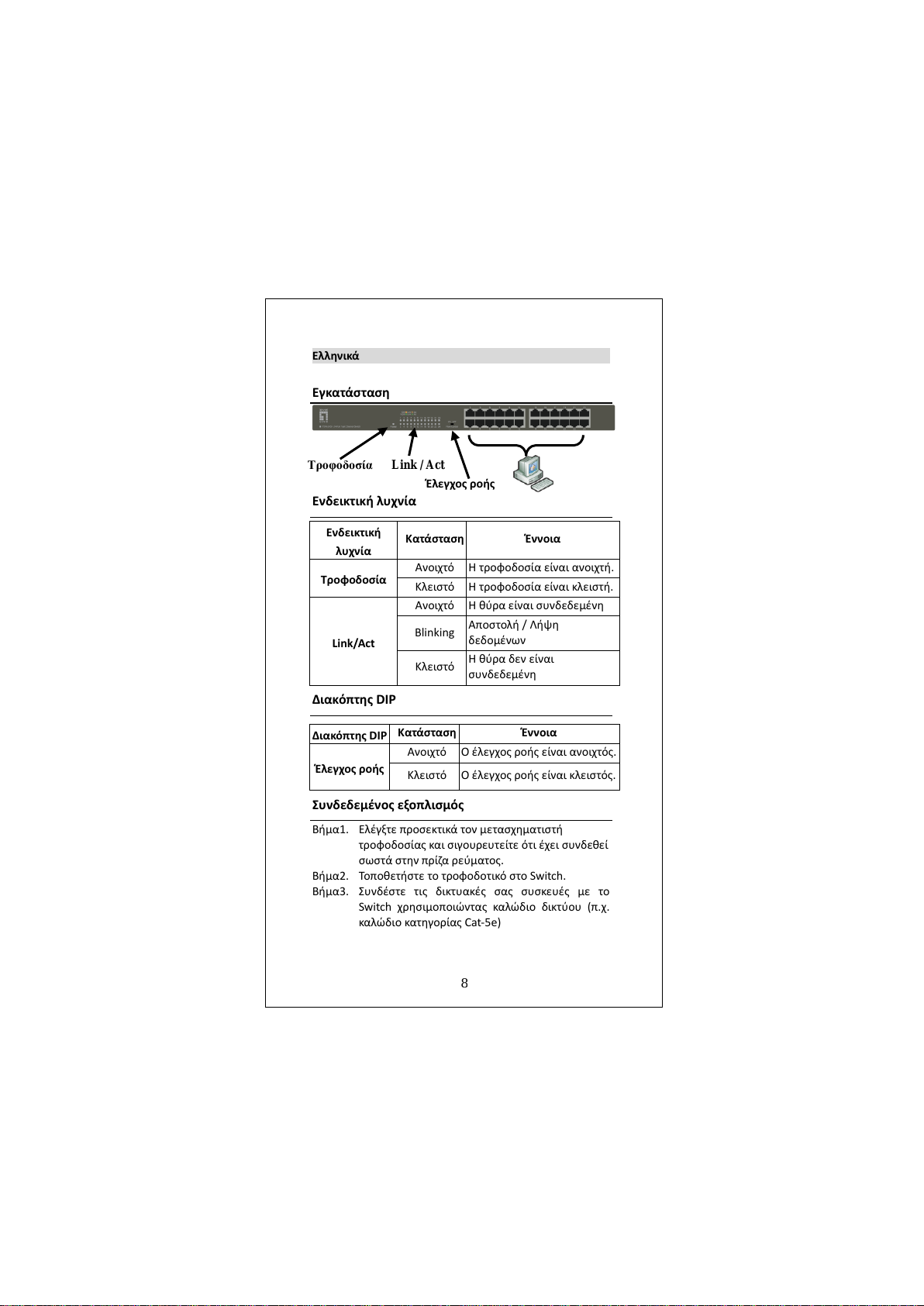

Ελληνικά

Εγκατάσταση

Ενδεικτική λυχνία

Διακόπτης DIP

Συνδεδεμένος εξοπλισμός

Βήμα1. Ελέγξτε προσεκτικά τον μετασχηματιστή

τροφοδοσίας και σιγουρευτείτε ότι έχει συνδεθεί

σωστά στην πρίζα ρεύματος.

Βήμα2. Τοποθετήστε το τροφοδοτικό στο Switch.

Βήμα3. Συνδέστε τις δικτυακές σας συσκευές με το

Switch χρησιμοποιώντας καλώδιο δικτύου (π.χ.

καλώδιο κατηγορίας Cat-5e)

Ενδεικτική

λυχνία

Κατάσταση

Έννοια

Τροφοδοσία

Ανοιχτό

Η τροφοδοσία είναι ανοιχτή.

Κλειστό

Η τροφοδοσία είναι κλειστή.

Link/Act

Ανοιχτό

Η θύρα είναι συνδεδεμένη

Blinking

Αποστολή / Λήψη

δεδομένων

Κλειστό

Η θύρα δεν είναι

συνδεδεμένη

Διακόπτης DIP

Κατάσταση

Έννοια

Έλεγχος ροής

Ανοιχτό

Ο έλεγχος ροής είναι ανοιχτός.

Κλειστό

Ο έλεγχος ροής είναι κλειστός.

Τροφοδοσία

Link / Act

Έλεγχος ροής

All manuals and user guides at all-guides.com

Português

Instalação física

LED indicador

Switch DIP

Conectando Equipamento

Passo1. Verifique o adaptador de energia

cuidadosamente, e assegure-se de tê-lo

conectado à tomada corretamente.

Passo2. Conecte o de energia ao Switch.

Passo3. Conecte seus dispositivos de rede no Switch

utilizando cabos ethernet. (ex. Cat-05e).

LED indicador

Status

Significado

Power

Ligar

Ligado.

Desligar

Desligado.

Link/Act

Ligar

Porta conectada

Piscando

Transmitindo / Recebendo

dados

Desligar

Porta não conectada

Switch DIP

Estado

Significado

Controlo de

fluvo

Ligar

Controlo de fluxo ativado.

Desligar

Controlo de fluxo desativado.

Power

Link/Ativ

Controlo de fluvo

All manuals and user guides at all-guides.com

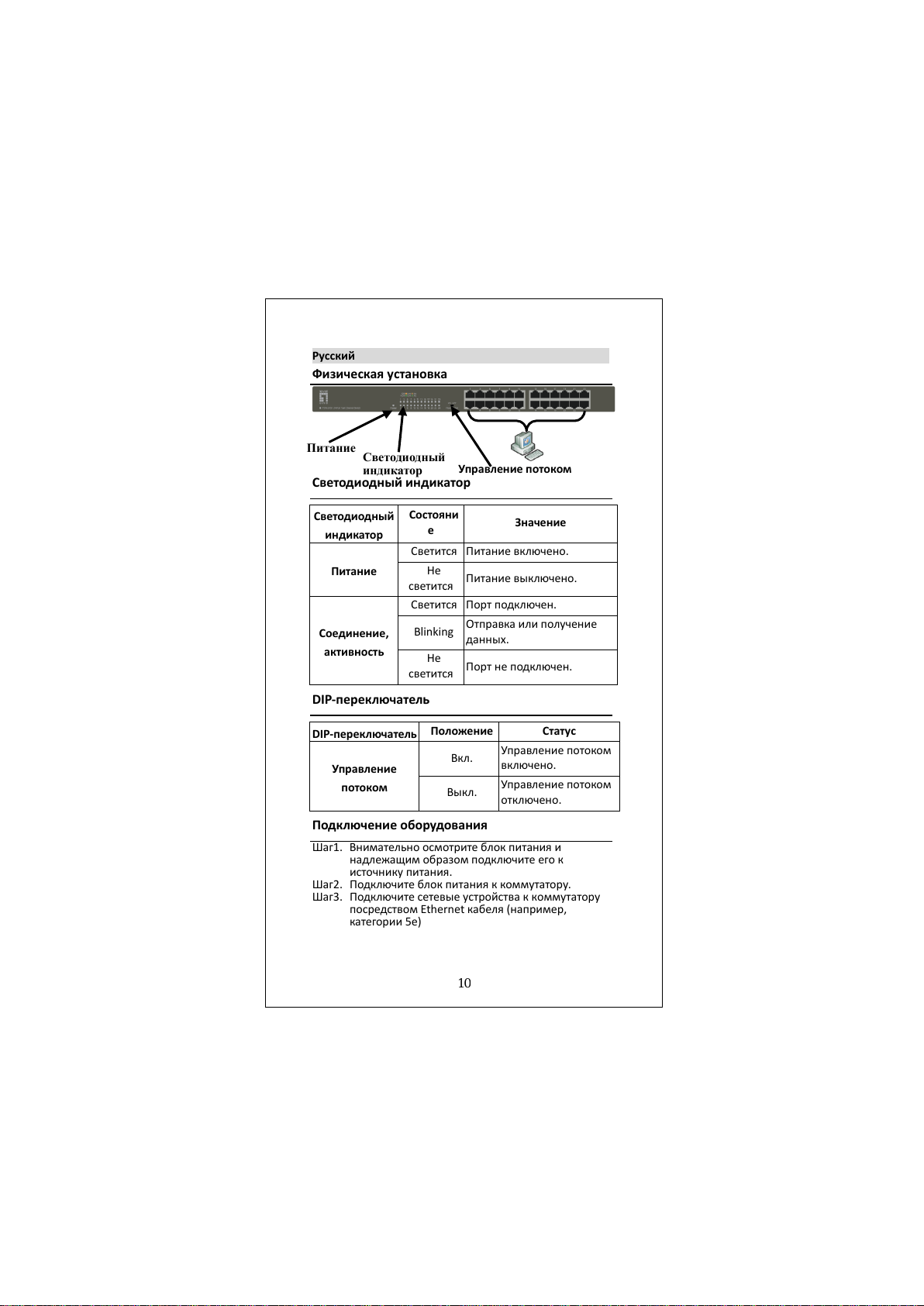

Русский

Физическая установка

Светодиодный индикатор

DIP-переключатель

Подключение оборудования

Шаг1. Внимательно осмотрите блок питания и

надлежащим образом подключите его к

источнику питания.

Шаг2. Подключите блок питания к коммутатору.

Шаг3. Подключите сетевые устройства к коммутатору

посредством Ethernet кабеля (например,

категории 5e)

Светодиодный

индикатор

Состояни

Значение

Питание

Светится

Питание включено.

Не

светится

Питание выключено.

Соединение,

активность

Светится

Порт подключен.

Blinking

Отправка или получение

данных.

Не

светится

Порт не подключен.

DIP-переключатель

Положение

Статус

Управление

потоком

Вкл.

Управление потоком

включено.

Выкл.

Управление потоком

отключено.

Питание

Светодиодный

индикатор

Управление потоком

All manuals and user guides at all-guides.com
