LaserLiner SuperPlane-Laser 3D Manual de usuario

SuperPlane-Laser 3D

1H360° 2V360°

Laser

650 nm

Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen

360°-Laserkreisen und Neigungsfunktion zum Ausrichten von Fliesen,

Ständerwerk, Fenster, Türen etc.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Allgemeine Sicherheitshinweise

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß

EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der

Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen

!DDHM×TRRTMFNCDQ2S¼QTMFUNMTMCCTQBGDKDJSQNMHRBGD&DQ«SDHRSFDFDADM

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

m BGSTMF-HBGSHMCDMCHQDJSDMNCDQQD×DJSHDQSDM2SQ@GKAKHBJDM

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen

und der Kopf sofort aus dem Strahl zu bewegen.

m!DSQ@BGSDM2HDCDM+@RDQRSQ@GKNCDQCHD1D×DJSHNMDMMHDL@KRLHSNOSHRBGDM&DQ«SDM

(Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40…1,90 m).

m&TSQD×DJSHDQDMCDROHDFDKMCDNCDQFK«MYDMCD%K«BGDMRHMCV«GQDMCCDR!DSQHDADR

von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände

begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

m2DSYDM2HDC@R&DQ«S@TRRBGKHD¦KHBGFDL«¦CDL5DQVDMCTMFRYVDBJHMMDQG@KACDQ2ODYHÖJ@SHNMDMDHM

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung

TMCCHD2HBGDQGDHSRRODYHÖJ@SHNM

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder

starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder

die Batterieladung schwach ist.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie

die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig

durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe der Lasereinrichtung mitzugeben.

SuperPlane-Laser 3D

Einlegen der Batterien

Batteriefach (3) öffnen und Batterien

gemäß den Installationssymbolen einlegen.

Dabei auf korrekte Polarität achten.

–

Zum Transport immer alle Laser

ausschalten und Pendel arretieren,

Schiebeschalter auf “OFF” stellen!

Laseraustrittsfenster

Schiebeschalter

aAN

bAUS / Neigungsmodus /

Transportsicherung

Batteriefach (Unterseite)

1/4”-Stativgewinde

(Unterseite)

Wahltaste Laserlinien /

Neigungsmodus ein

Low Bat.-Anzeige: Bei geringer Batterie-

ladung blinken alle Laserlinien für

3 Sekunden und gehen dann aus.

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion 1H360° 2V360° S

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.

Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien in Geräten mit PowerBright-

Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht

und auf dunklen Oberflächen.

LASER LASER LASER LASER

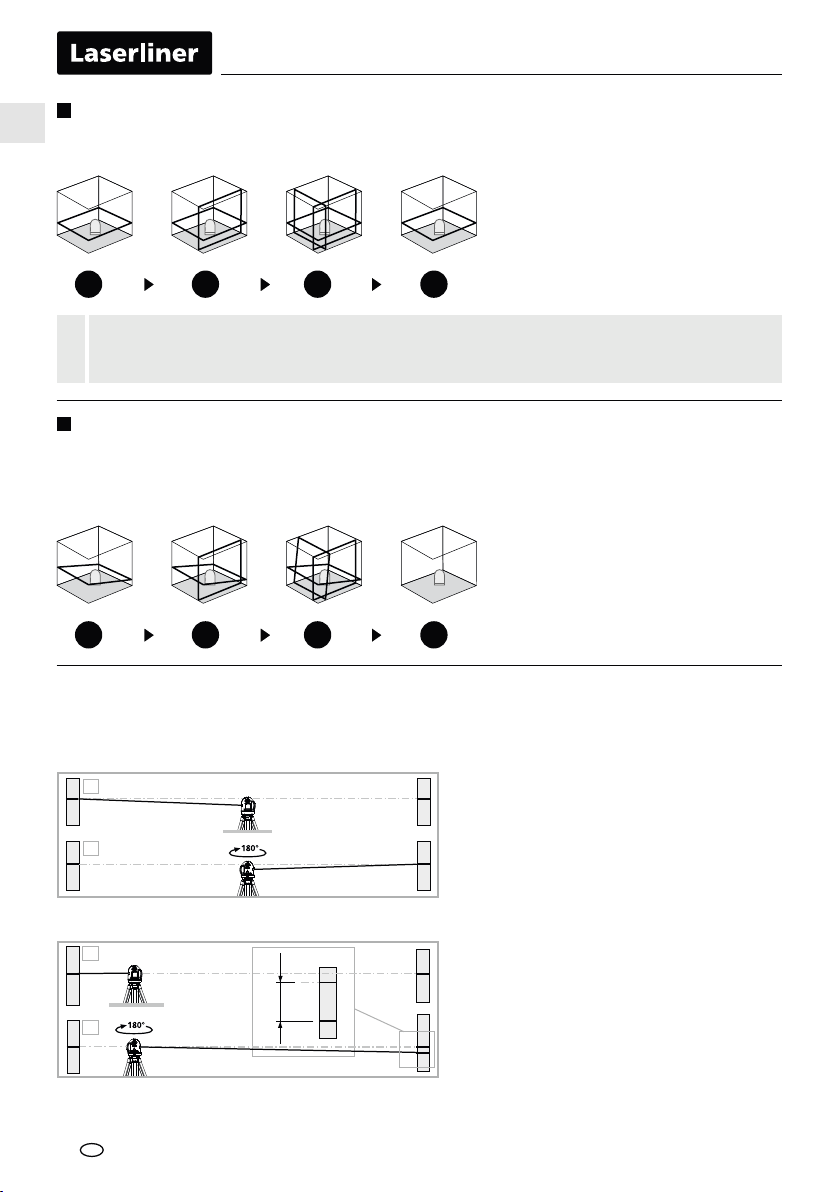

Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Die horizontale Laserlinie erscheint.

Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich

das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien.

Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) auf “OFF” stellen und den Neigungsmodus

durch langes Drücken (3 Sekunden) der Taste 5 einschalten. Die Laser mit der Wahltaste (5) auswählen.

Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die

Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

LASER LASER LASER LASER

A2 A2

Ű0,35 mm / m = OK

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen

2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die

Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren

Sie Punkt A2. Zwischen A1 u. A2 haben Sie

jetzt eine horizontale Referenz.

Kalibrierung überprüfen:

3. Stellen Sie das Gerät so nah wie möglich

an die Wand auf Höhe des markierten

Punktes A1.

4. Drehen Sie das Gerät um 180° und

markieren Sie den Punkt A3. Die Differenz

zwischen A2 u. A3 ist die Toleranz.

SuperPlane-Laser 3D

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen,

das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten.

Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur

nicht größer als ± 1,75 mm beträgt.

Überpüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B

an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und

Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C

± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch

Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten

und langer Lagerung.

2,5 m

< 1,75 mm = OK

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz

von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung.

Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 18W10)

Selbstnivellierbereich ± 3°

Genauigkeit ± 0,35 mm / m

Arbeitsbereich (von Raumhelligkeit abhängig) 15 m

Laserwellenlänge 650 nm

Laserklasse 2 / < 1 mW

Stromversorgung 4 x 1,5 V Alkalibatterien (Typ AA) / Akkus

Betriebsdauer mit 3 Laserebenen

mit 2 Laserebenen

mit 1 Laserebene

ca. 6 Std.

ca. 10 Std.

ca. 25 Std.

Arbeitsbedingungen 0…50°C, 80%rH, nicht kondensierend,

Arbeitshöhe max. 4000 m

Lagerbedingungen -10…70°C, 80%rH, nicht kondensierend

Gewicht (inkl. Batterien) 650 g

Abmessung (B x H x T) 85 x 125 x 130 mm

Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich.

Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung

von UMAREX-LASERLINER.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=supplalas3pl

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility regulations and limits in

accordance with the EMC Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity

of people with pacemakers – may apply. Electronic devices can potentially cause hazards

or interference or be subject to hazards or interference.

m SSDMSHNM#NMNSKNNJHMSNSGDCHQDBSNQQD×DBSDCAD@L

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and

immediately move away from the beam.

– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)

ADTRDCSNKNNJ@SSGDK@RDQAD@LNQQD×DBSHNMR

– Do not use the laser at eye level (1.40…1.90 m)

m1D×DBSHUDRODBTK@QNQRGHMXRTQE@BDRLTRSADBNUDQDCVGHKRSK@RDQCDUHBDR@QDHMNODQ@SHNM

– In public areas shield off the laser beam with barriers and partitions wherever possible

and identify the laser area with warning signs.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2014

Safety instructions

Using class 2 lasers

General safety instructions

– The device must only be used in accordance with its intendedpurpose and within the scope

NESGDRODBHÖB@SHNMR

– The measuring tools and accessories are not toys. Keep out of reach of children.

m,NCHÖB@SHNMRNQBG@MFDRSNSGDCDUHBD@QDMNSODQLHSSDCSGHRVHKKNSGDQVHRDHMU@KHC@SDSGD@OOQNU@K

@MCR@EDSXRODBHÖB@SHNMR

m#NMNSDWONRDSGDCDUHBDSNLDBG@MHB@KRSQDRRDWSQDLDSDLODQ@STQDRLNHRSTQDNQRHFMHÖB@MSUHAQ@SHNM

– The device must no longer be used if one or more of its functions fail or the battery charge is weak.

Completely read through the operating instructions, the „Warranty and Additional Information“

booklet as well as the latest information under the internet link at the end of these instructions.

Follow the instructions they contain.This document must be kept in a safe place and if the laser

device is passed on, this document must be passed on with it.

Three-dimensional laser with a horizontal and two vertical 360° laser circles and

slope function for aligning tiles, wall studding, windows, doors etc.

SuperPlane-Laser 3D

–

When transporting always switch

off all lasers, secure the pendulum

and set the slide switch to "OFF"!

Laser emitting window

Slide switch

aON

bOFF / Slope mode /

Transport lock

Battery compartment

(bottom)

1/4” tripod threads

(bottom)

Laser line selection button /

Slope mode on

Low battery indicator: All laser lines flash

for 3 seconds and then go out when the

battery charge is low.

Inserting the batteries

Open the battery compartment (3) and insert

the batteries in accordance with the installation

symbols, ensuring the correct polarity.

Number and direction of the lasers

H = horizontal laser

V = vertical laser

S = slope function 1H360° 2V360° S

Special product features

Automatic alignment of the device with a magnetically dampened pendulum system.

The device is brought into initial position and aligns itself autonomously.

Transport LOCK: The device is protected with a pendelum lock during transport.

Devices with PowerBright technology have special high-performance diodes to produce

super bright laser lines. These remain visible over longer distances, in bright ambient light

and on dark surfaces.

LASER LASER LASER LASER

A2 A2

Ű0,35 mm / m = OK

Preparing the calibration check:

It is possible for you to check the calibration of the laser. To do this, position the device midway

between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus

releasing the transport restraint (cross laser on). Please use a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark

point A2. You now have a horizontal

reference between points A1 and A2.

Performing the calibration check:

3. Position the device as near as possible

to the wall at the height of point A1.

4. Turn the device through 180° and

mark point A3. The difference between

points A2 and A3 is the tolerance.

Slope mode

Do not release the transport restraint, set slide switch (2) to "OFF" and switch on slope mode by pressing

and holding (3 seconds) button 5. Select the laser with the selector button (5). Sloping planes and tilts

can now be measured. In this mode, the laser lines no longer align automatically. This is signalised by the

laser lines flashing.

The transport restraint must be released for horizontal and vertical levelling. The laser lines flash

when the device is outside the automatic levelling range of 3°. Position the device such that it is

within the levelling range.

Horizontal and vertical levelling

Release the transport restraint, set slide switch (2) to "ON". The horizontal laser line appears.

The laser lines can be switched individually with the selection button.

SuperPlane-Laser 3D

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents.

Remove the battery(ies) before storing for longer periods. Store the device in a clean and dry place.

2,5 m

< 1,75 mm = OK

EU directives and disposal

This device complies with all necessary standards for the free movement

of goods within the EU.

This product is an electric device and must be collected separately for disposal

according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=supplalas3pl

Technical data (Subject to technical alterations.

18W10)

Self-levelling range ± 3°

Precision ± 0.35 mm / m

Operating range (depending on room illumination) 15 m

Laser wavelength 650 nm

Laser class 2 / < 1 mW

Power supply 4 x 1.5 V alkaline batteries (type AA) /

rechargeable batteries

Operating time with 3 laser levels

with 2 laser levels

with 1 laser level

approx. 6 hours

approx. 10 hours

approx. 25 hours

Operating conditions 0…50°C, 80%rH, no condensation,

max. altitude 4000 m

Storage conditions -10°C…70°C, 80% rH, no condensation

Weight (incl. batteries) 650 g

Dimensions (W x H x D) 85 x 125 x 130 mm

Regularly check the adjustment before use, after transport and after extended periods of storage.

Checking the vertical line:

Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making

sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line.

The precision is within the specified tolerance if the deviation between the laser line and the plumb line

is not greater than ± 1.75 mm.

Checking the horizontal line:

Position the device about 5 m from a wall and switch on the cross laser. Mark

point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark

point C. Check whether the horizontal line from point C is level with point B

to within ± 1.75 mm. Repeat the process by turning the laser to the left.

When A2 and A3 are more than 0.35 mm / m apart, an adjustment is necessary.

Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.

Veiligheidsinstructies

Omgang met elektromagnetische straling

– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische

compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

–

Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen,

op pompstations of in de buurt van

personen met een pacemaker,

moeten in acht worden genomen. Een gevaarlijk effect op of storing

van en door elektronische apparaten is mogelijk.

m.OFDKDS*HIJMNNHSHMCDCHQDBSDNEQD×DBSDQDMCDRSQ@@K

– Richt de laserstraal niet op personen.

– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel

mogelijk uit de straal te bewegen.

m!DJHIJCDK@RDQRSQ@@KNECDQD×DBSHDRMNNHSLDSADGTKOU@MNOSHRBGD@OO@Q@SDM

(loep, microscoop, verrekijker, …).

– Gebruik de laser niet op ooghoogte (1,40…1,90 m).

m&NDCQD×DBSDQDMCDROHDFDKDMCDNEFK@MYDMCDNOODQUK@JJDMLNDSDMSHICDMRGDSFDAQTHJ

van laserinrichtingen worden afgedekt.

– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidings-

wanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Veiligheidsinstructies

Omgang met lasers van klasse 2

m&DAQTHJGDS@OO@Q@@STHSRKTHSDMCCNDKL@SHFAHMMDMCD@@MFDFDUDMRODBÖB@SHDR

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.

– Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen

CDFNDCJDTQHMFDMCDUDHKHFGDHCRRODBHÖB@SHDSDUDQU@KKDM

– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading

zwak is.

Algemene veiligheidsaanwijzingen

Driedimensionele laser met een horizontale en twee verticale 360°-lasercirkels

en neigingsfunctie voor de uitlijning van tegels, regelwerk, ramen, deuren enz.

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de

actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig

door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als

u de laserinrichting doorgeeft.

Otros manuales para SuperPlane-Laser 3D

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner MultiMeter Pocket XP Manual de usuario

LaserLiner

LaserLiner ThermoMaster Plus Manual de usuario

LaserLiner

LaserLiner SensoLite 110 Manual de usuario

LaserLiner

LaserLiner ClampMeter XP Manual de usuario

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T3 Manual de usuario

LaserLiner

LaserLiner MultiWet-Finder Plus Manual de usuario

LaserLiner

LaserLiner WoodTester Compact Manual de usuario

LaserLiner

LaserLiner DampFinder Compact Plus Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser ACL 3 P Manual de usuario

LaserLiner

LaserLiner LaserMeter X20 Manual de usuario

LaserLiner

LaserLiner ThermoSpot XP Manual de usuario

LaserLiner

LaserLiner AirMonitor PURE Manual de usuario

LaserLiner

LaserLiner MoistureMaster Compact Manual de usuario

LaserLiner

LaserLiner ACL 4C Manual de usuario

LaserLiner

LaserLiner GreenLine-Laser 2 P Manual de usuario

LaserLiner

LaserLiner LaserCube Manual de usuario

LaserLiner

LaserLiner PocketPlane-Laser 3G Manual de usuario

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

LaserLiner

LaserLiner 4K5 RA 800 Manual de usuario

LaserLiner

LaserLiner CompactPalm-Laser PowerBright Plus Manual de usuario

LaserLiner

LaserLiner BBQ-GasCheck Manual de usuario

LaserLiner

LaserLiner MasterLevel Box Manual de usuario

LaserLiner

LaserLiner SensoLite 120 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
