LaserLiner LaserRange-Master i3 Manual de usuario

LaserRange-Master i3

Laser

635 nm

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

LaserRange-Master i3

x·y=m2

x·y·z=m

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe der Lasereinrichtung mitzugeben.

Allgemeine Sicherheitshinweise

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

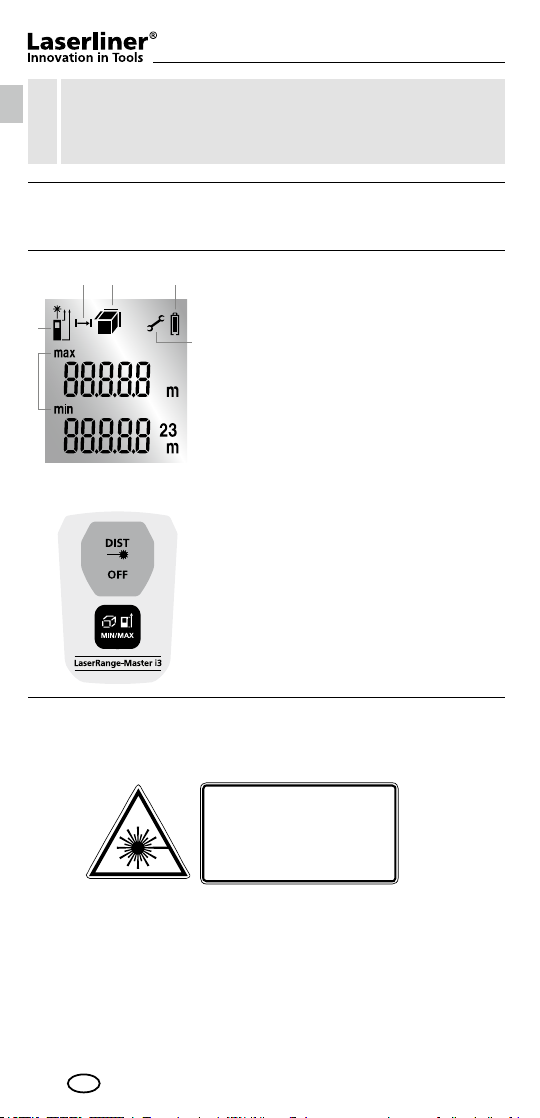

TASTATUR:

AN / Messen / AUS

Länge, Fläche, Volumen,

Messung Min./Max.

Messebene (Referenz)

hinten / vorne

DISPLAY:

Messebene (Referenz)

hinten / vorne

Anzeige Länge / Fläche / Volumen

Messwerte / Messergebnisse

Einheit m

Zwischenwerte / min/max-Werte

Batteriesymbol

Messung Min./Max.

Fehlfunktion / Service erforderlich

Kompakter Laser-Entfernungsmesser zum Messen von

Längen, Flächen und Volumen im Innenbereich

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1.40 ... 1.90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während

des Betriebes von Lasereinrichtungen abzudecken.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

LaserRange-Master i3

2 sec

1x 2x

1 sec

1 sec 2 sec

1x 2x

1 sec

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch

Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeueg und gehört nicht in die Hände

von Kindern.

Längenmessung:

Gerät an Laser an Messung

1x 2x 4x3x

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1x 1 sec

2x 3x 4x

Messfunktionen umschalten:

Länge Fläche Volumen Messung Messung

(Gerät an) Min. Max.

1x 2x 6x4x3x 5x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

Messung Min.

Das LC-Display zeigt den kleinsten Wert (min) und den aktuellen Wert an.

Messung Max.

Das LC-Display zeigt den größten Wert (max) und den aktuellen Wert an.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Messung Min./Max.:

Messung Laser an Messung Beenden

Min./Max.

1x 2x 3x

LaserRange-Master i3

Technische Daten (Technische Änderungen vorbehalten. 01.16)

Messbereich innen 0,3 m - 30 m

Genauigkeit (typisch)* ±2 mm / 10 m

Laserklasse 2 < 1 mW

Laserwellenlänge 635 nm

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 40 x 110 x 24 mm

Gewicht (inkl. Batterien) 90 g

Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät

Arbeitstemperatur -10°C – 40°C

Lagertemperatur -20°C – 70°C

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und

Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die

Messabweichung um ± 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Fehlercode:

Err15:

Err16:

Err26:

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Wert außerhalb des Anzeigebereichs

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. This document must be kept in a

safe place and if the laser device is passed on, this document

must be passed on with it.

General safety instructions

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 635 nm

EN 60825-1:2014

KEYPAD:

ON / Measure / OFF

length, area, volume,

min./max. measurement

Measurement point (reference)

rear / front

DISPLAY:

Measurement point (reference)

rear / front

Display length / area / volume

Measurement values /

Measurement results

Unit m

Intermediate values / min/max values

Battery symbol

Min./max. measurement

Malfunction / service required

Compact laser distance meter for measuring length,

area and volume indoors

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut

their eyes and immediately move away from the beam.

– Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars) be used to look at the laser beam or reections.

– Do not use the laser at eye level (1.40 ...1.90 m)

– Reective, specular or shiny surfaces must be covered whilst laser

devices are in operation.

– The device must only be used in accordance with its intended purpose

and within the scope of the specications.

LaserRange-Master i3

2 sec

1x 2x

1 sec

1 sec 2 sec

Switch on, measure and switch off:

device on laser on measure device off

Change measurement point (reference):

rear (device on) front

– In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

– Tampering with (making changes to) the laser device is not permitted.

– This device is not a toy - keep out of the reach of children.

Length measurement:

device on laser on measure

1x 2x

1 sec

1x 2x 4x3x

Area measurement:

area laser on 1. measure- laser on 2. measure-

ment ment

1x 1 sec

2x 3x 4x

Change measurement function:

length area volume Min. Max.

(device on) measure- measure-

ment ment

1x 2x 6x4x3x 5x

Volume measurement:

volume 1. measurement 2. measurement 3. measurement

Min. measurement

The LC display shows the lowest value (min.) and the current value.

Max. measurement

The LC display shows the highest value (max.) and the current value.

Important notices

• The laser points to the location that will be measured.

No objects may get into the laser‘s line of measurement.

• The device compensates the measurement for different room

temperatures. Therefore allow the device a brief adaptation period

when changing locations with large temperature differences.

• The device is only conditionally useable in outdoor areas and cannot

be used in strong sunlight.

• The measurement results of outdoor measurements may be influenced

or falsified by rain, fog and snow.

• In unfavourable conditions, e.g. with poorly reflecting surfaces, the

maximum deviation may be greater than 3mm.

• Carpeting, upholstery or curtains will not reflect the laser optimally.

Measure to flat surfaces.

• Measurements made through glass (window panes) can falsify

measurement results.

• An energy-saving function switches the device off automatically.

• Clean with a soft cloth. Water may not be allowed to penetrate the

housing.

Min./max. measurement:

Min./max. laser on measure stop

measurement

1x 2x 3x
