Zintegrowane charakterystyki materiałowe odpowiadają określonym

materiałom i ich oznaczeniu. Materiały budowlane tego samego typu,

różniące się jednak oznaczeniem / składem / wytrzymałością /

gęstością mogą wpływać na wynik pomiaru. Ponadto materiały

budowlane różnią się między sobą w zależności od producenta.

Dlatego należy jednokrotnie i to w przypadku różnego składu pro-

duktów lub w przypadku nieznanych materiałów budowlanych

przeprowadzać dla porównania badanie wilgotności metodami legali-

zowanymi (np. metodą suszenia). W przypadku różnic w wartościach

pomiarów wartości te należy traktować względnie lub używać trybu

indeksu do określania wilgotności.

Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę

„Zasady gwarancyjne idodatkowe” oraz aktualne informacje

iwskazówki dostępne przez łącze internetowe na końcu niniejszej

instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami.

Niniejszy dokument należy zachować, a w przypadku przekazania

urządzenia laserowego załączyć go.

Stosowanie zgodne zprzeznaczeniem

Elektroniczny miernik wilgotności materiałów działa na zasadzie pomiaru

pojemnościowego inadaje się do nieniszczącego lokalizowania ioceny

rozkładu wilgotności wścianach, podłogach isutach. Urządzenie to

umożliwia uzyskanie informacji ozakresie, lokalizacji irozmiarze szkód

spowodowanych wilgocią podczas oględzin miejsca ich wystąpienia.

Zastosowanie to można wykonywać wniezależnym od materiału trybie

INDEX atakże trybie dodatkowych materiałów budowlanych. Wprzypadku

jastrychu cementowego, anhydrytowego ibetonu dostępne są krzywe

charakterystyczne materiałów, które można przedstawić wpostaci CM% imasy

%. Czujnik klimatu umożliwia wykorzystanie urządzenia jako higrometr

iwraz zpodaniem temperatury otoczenia, wilgotności iobliczonego punktu

rosy dostarcza kolejnych istotnych parametrów do analizy warunków

szkodliwych iwilgotnościowych. Dane pomiarowe można przesyłać na

smartfon za pośrednictwem interfejsu cyfrowego.

MultiWet-Finder Plus

Zasady bezpieczeństwa

Postępowanie z promieniowaniem radiowym RF

– Przyrząd pomiarowy wyposażony jest w interfejs radiowy. Przyrząd

pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności

elektromagnetycznej ipromieniowania radiowego zgodnie z dyrektywą RED

2014/53/UE.

– Niniejszym rma Umarex GmbH & Co. KG oświadcza, że urządzenie

radiowe typu MultiWet-Finder Plus spełnia istotne wymagania

i inne postanowienia europejskiej dyrektywy Radio Equipment

2014/53/UE (RED).

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem

internetowym: https://packd.li/ll/akx/ce

Na podstawie wewnętrznego sposobu pracy urządzenia pomiar

wilgotności materiału w% oraz ocena wilgotności może być określona

za pomocą wskaźnika LED tylko wtedy, gdy materiał jest identyczny ze

wspomnianymi wewnętrznymi krzywymi charakterystycznymi materiałów.

Ogólne zasady bezpieczeństwa

– Wykorzystywać urządzenie wyłącznie do zastosowania podanego

wspecykacji.

– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci.

Przechowywać wmiejscu niedostępnym dla dzieci.

– Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą

do wygaśnięcia atestu oraz specykacji bezpieczeństwa.

– Nie należy narażać urządzenia na wpływ obciążeń mechanicznych,

ekstremalnej temperatury, wilgoci ani silnych wstrząsów.

– Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku

funkcji lub gdy baterie są zbyt słabe.

– Głowica kulowa pomiarowa nie może być eksploatowana pod napięciem

zewnętrznym.

– Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych

organów w celu prawidłowego stosowania urządzenia.

MAX

REF

CAL

INDEX

ZOOM

1 sec

2 sec

OFF

czerwone

żółte

zielone

Wskaźnik diodowy mokre / suche

12 diod świecących:

0…4 diody zielone = suche

5…7 diody żółte = wilgotne

8…12 diody czerwone = mokre

ON / OFF

ON/OFF

Indeks przełączania-,

Tryb materiałów budowlanych;

dokonać wyboru

Pomiar

Menu ustawień

Funkcja MAX;

Wybierz grupę materiałów

Funkcja REF

Pomiarowa głowica kulowa

Czujnik klimatu

Otworzyć komorę baterii ztyłu obudowy iwłożyć

3 baterie 1,5V LR03 (AAA). Zwracać uwagę na

prawidłową biegunowość. Założyć ponownie

pokrywę komory baterii. Teraz można włączyć

urządzenie. Przed wyjęciem baterii urządzenie

musi być wyłączone.

Wkładanie iwyjmowanie baterii

MultiWet-Finder Plus

INDEX

MAX

REF

CAL

e f g

INDEX

MAX

REF

CAL

Wybierz tryb

Urządzenie posiada 2 tryby pomiaru wilgotności w zależności od materiału.

Naciśnięcie przycisku „MODE” powoduje przełączenie między głównym,

niezależnym od materiału trybem INDEX atrybem dodatkowych materiałów

budowlanych.

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

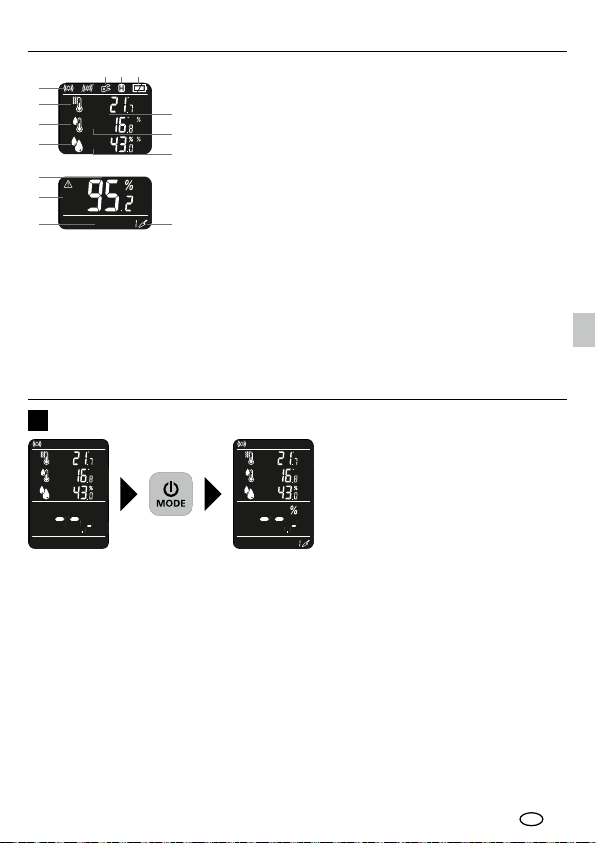

Alarm dźwiękowy wł./wył.

Temperatura otoczenia

Temperatura punktu rosy

Wilgotność

Połączenie cyfrowe jest aktywne

Funkcja AutoHold

Poziom naładowania baterii

Aktywacja trybu menu

Wartość referencyjna

Maksymalna wartość pomiaru

Względnej wilgotności materiału

Kalibracja

Wybrano tryb indeksowy

Wybrano tryb materiałów

budowlanych

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

Jastrych

cementowy

Masa %

Jastrych

anhydrytowy

Masa %

Beton

Masa %

Jastrych

cementowy

CM %

Jastrych

anhydrytowy

CM %

Beton

CM %

Grupy materiałów

Potwierdzić

Klasyfikacja „suche“ oznacza, że materiały w ogrzewanym

pomieszczeniu osiągnęły wilgotność równoważną i tym samym

z reguły nadają się do dalszego przetwarzania.

zielone = suche żółte = wilgotne czerwone = mokre

Oprócz numerycznego wyświetlania wartości pomiarowej w % względnej

wilgotności materiału, wyświetlacz LED oferuje dodatkową wizualną ocenę

wilgotności. Stałe charakterystyki materiałów zapisane są dla jastrychu cemen-

towego, jastrychu anhydrytowego i betonu. W trybie INDEX można ustawić

indywidualną wartość progową. Wraz ze wzrostem wilgotności zmienia się

wskazanie diod od lewej do prawej. 12-diodowy wskaźnik składa się z 4

zielonych (suche), 3 żółtych (wilgotne) oraz 5 czerwonych (mokre) segmentów.

W przypadku materiału mokrego rozlega się dodatkowo sygnał akustyczny.

Wskaźnik diodowy mokre / suche

Wybór materiału

Istnieją 3 grupy materiałów: Jastrych cementowy, anhydrytowy ibeton, każdy

wpostaci masy % iCM%. Po ponownym uruchomieniu zachowany zostaje

ostatnio użyty materiał.

Trzymać

wciśnięty

MultiWet-Finder Plus

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

Tryb indeksowy służy do szybkiego wyszukiwania

wilgoci poprzez pomiary porównawcze, bez

bezpośredniego wskazania wilgotności materiału

w procentach. Podana wartość (0 do 199,9) to

wartość indeksowana rosnąca wraz ze wzrostem

wilgotności materiału. Pomiary dokonywane w trybie

indeksowym są niezależne od materiałów i nadają się do materiałów, dla

których nie ma wczytanych charekterystyk. Przy dużych odchyłach wartości

przy pomiarach porównawczych łatwo jest zlokalizować wilgoć.

Tryb indeksowy

Urządzenie uruchamia się automatycznie wtrybie indeksowym izawsze

wymaga obowiązkowej kalibracji punktu zerowego wpowietrzu, aby

skompensować wpływ warunków otoczenia. Podczas kalibracji pomiarowa

głowica kulowa nie może dotykać rąk użytkownika ani żadnych przedmiotów.

Wcelu wykonania kalibracji punktu zerowego nacisnąć iprzytrzymać przycisk

„FIND”, trzymając swobodnie urządzenie. Po usłyszeniu sygnału dźwiękowego

należy nadal trzymać wciśnięty przycisk „FIND”, po czym ustawić pomiarową

głowicę kulową prostopadle do mierzonego materiału. Gdy na wyświetlaczu

pojawi się zmierzona wartość, można zwolnić przycisk „FIND”. Wartość

pomiaru jest automatycznie ustalana.

Procedura pomiaru

Trzymać

wciśnięty

40 mm

Funkcja REF

– Przed dokonaniem pomiaru należy oczyścić miejsce

pomiaru zzanieczyszczeń.

– Urządzenie wzależności od miejsca użytkowania

potrzebuje około 15 minut na zaadaptowanie się

do klimatu pomieszczenia.

– Należy zawsze zrównomierną siłą dociskać

pomiarową głowicę kulową do mierzonego materiału.

– Podczas dokonywania pomiaru nie należy się

przechylać, przesuwać po mierzonym materiale

ani się oniego opierać.

– Gęstość objętościowa badanego materiału ma

znaczący wpływ na wynik pomiaru; im jest ona

wyższa, tym wyższa jest ustalona wartość pomiaru.

– Szorstkie powierzchnie powodują, że wartość pomiaru jest zbyt niska.

– Jeśli wbadanym materiale zostanie wykryty przez czujnik metal (np. rury,

śruby, przewody), spowoduje to gwałtowny wzrost oraz niemiarodajność

wartości pomiaru.

– Podczas ustawiania głowicy kulowej wnarożnikach wyświetlana jest wyższa

wartość pomiaru niż na prostych powierzchniach, ponieważ więcej substancji

jest wychwytywane przez pomiarową głowicę kulową. Od narożnika należy

zachować odległość wynoszącą 10cm.

– Wartości procentowe mierzone wtrybie materiałowym są wartościami

orientacyjnymi inie zastępują np. dokładnego sprawdzenia gotowości

jastrychu do pokrycia.

– Aby uzyskać prawidłowe odczyty należy pamiętać, aby nie zakrywać czujnika

klimatu ręką.

Wskazówki odnośnie stosowania

Trzymać

wciśnięty

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

MultiWet-Finder Plus

11.0

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

Urządzenie może zachować wartość MAX tylko wramach jednej procedury

pomiaru. Po wykonaniu pomiaru wyświetlana jest wartość MAX. Podczas

ponownego pomiaru zprzytrzymaniem przycisku „FIND” wyświetlana jest

wartość MAX iwartość bieżąca.

Jednoczesne wciśnięcie iprzytrzymanie przycisków ON/OFF iMAX powoduje

przejście do menu. Wtym miejscu można ustawić próg suchości, alarm

ifunkcję automatycznego wyłączania.

Menu ustawień

Funkcja MAX

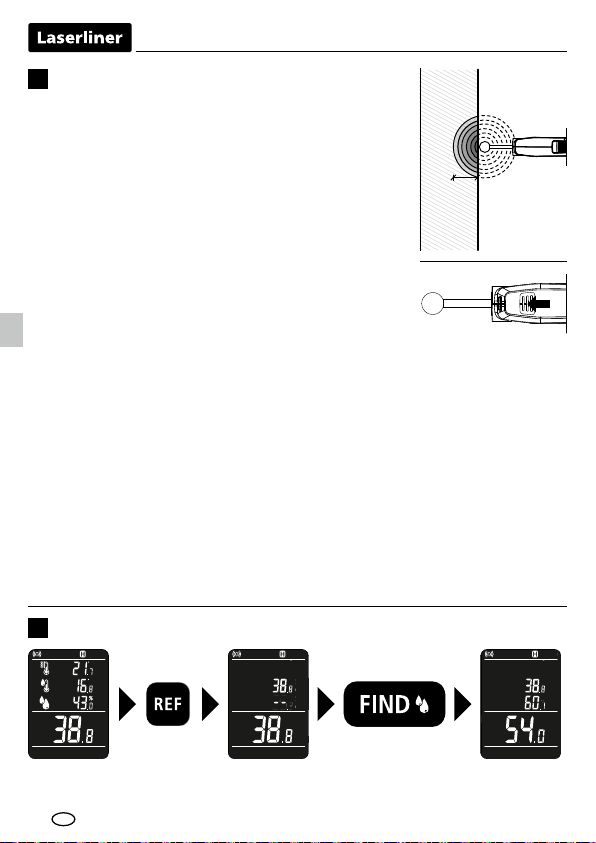

Dzięki zastosowaniu funkcji referencyjnej można uzyskać przegląd rozkładu

wilgoci wścianie. Należy znaleźć suche miejsce na mierzonym materiale,

po czym określić wilgotność, jak opisano wrozdziale 6 „Procedura pomiaru”.

Naciśnięcie przycisku „REF” umożliwia zachowanie zmierzonej wartość

jako wartości referencyjnej. Wykonać pomiar wilgotności winnym miejscu.

Wówczas otrzymuje się zestawienie wartości referencyjnej, maksymalnej

wartości zmierzonej iaktualnej wartości zmierzonej.

Trzymać

wciśnięty

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

Trzymać

wciśnięty

DRY

limit

11.1

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

11.2 Alarm / wskaźnik diodowy

Wskaźnik diodowy sygnalizujący suchy/ mokry materiał jest zaprogramowany

na krzywe charakterystyczne danego materiału, co powoduje, że diody

przekazują dodatkową informację, czy materiał zaklasykować należy jako

suchy, wilgotny czy też mokry. Jednoczesne wciśnięcie iprzytrzymanie

przycisków „MODE” i„MAX SET” powoduje przejście do menu. Naciśnięcie

przycisku „MAX SET” umożliwia ustawienie wartości progowej parametru

„suchość” (limit suchości) wyłącznie wtrybie INDEX. Tę wartość progową

należy określić wzależności od konkretnej sytuacji zastosowania. Po wybraniu

trybu materiałów budowlanych na wskaźniku diodowym pojawi się informacja

na podstawie zapisanych krzywych charakterystycznych materiałów.

Ustawianie wartości progowej suchości

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

INDEX

MAX

REF

CAL

Naciśnięcie przycisku „MODE” powoduje

włączenie lub wyłączenie alarmu akustycznego

iwskaźnika diodowego mokre/suche.

Otros manuales para MultiWet-Finder Plus

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner CompactPlane-Laser 3G Manual de usuario

LaserLiner

LaserLiner CompactLine-Laser G360 Manual de usuario

LaserLiner

LaserLiner 033.55A Manual de usuario

LaserLiner

LaserLiner MultiScanner Plus Manual de usuario

LaserLiner

LaserLiner VideoScope Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T2 Manual de usuario

LaserLiner

LaserLiner CondenseSpot XP Manual de usuario

LaserLiner

LaserLiner SuperLine 2D Manual de usuario

LaserLiner

LaserLiner VideoFlex HD Manual de usuario

LaserLiner

LaserLiner MultiMeter-Pocket Manual de usuario

LaserLiner

LaserLiner DistanceMaster Compact Plus Manual de usuario

LaserLiner

LaserLiner DistanceMaster Pocket Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner SoundTest-Master Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T4 Pro Manual de usuario

LaserLiner

LaserLiner ThermoMaitre Manual de usuario

LaserLiner

LaserLiner G40 Manual de usuario

LaserLiner

LaserLiner CenterScanner Plus TX Manual de usuario

LaserLiner

LaserLiner MoistureMaster Compact Plus Manual de usuario

LaserLiner

LaserLiner PocketPlane-Laser 3G Manual de usuario

LaserLiner

LaserLiner DampCheck Manual de usuario

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

LaserLiner

LaserLiner RollPilot D12 Manual de usuario

LaserLiner

LaserLiner AirCheck Clima Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
