LaserLiner 033.55A Manual de usuario

RangeXtender G 60

magnetic

IP 66

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Laserempfänger für alle grünen Linienlaser mit GRX-READY Technologie

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

Besondere Produkteigenschaften

Der Empfänger ermöglicht schnelle Reaktionszeiten – schnelles

Erkennen spart Arbeitszeit.

Optimales Arbeiten wird bei einer Vielzahl der Messgeräte durch

magnetische Haftung ermöglicht. Die Hände sind für andere

Arbeitsabläufe frei.

magnetic

RangeXtender G 60

Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch

besonderen Schutz vor Staub und Regen aus.

IP 66

1Umlaufende Markierungsnut

2 Kopfmagnet

3 Empfangsfeld Laserstrahl

4 Verbindungsschraube (Rückseite)

5 Universalhalterung

6 Befestigungsschraube

für Messlatten

7 Tonsignal AN / AUS

8 AN- / AUS-Schalter

9 Lautsprecher

10 Umschaltung: Feinbereich,

Freihandbereich

11 Batteriefach (Rückseite)

12 Feinbereich: Anzeige mit

kleinerer Toleranz, für feines

Ausrichten (z.B. mit Messlatten)

13 Handempfänger

über Laserniveau

14 Exakt im Laserniveau

15 Handempfänger

unter Laserniveau

16 Anzeige Batterieladezustand

17 Freihandbereich: Anzeige mit

größerer Toleranz, für grobes

Ausrichten von Hand

18 Anzeige Lautstärke

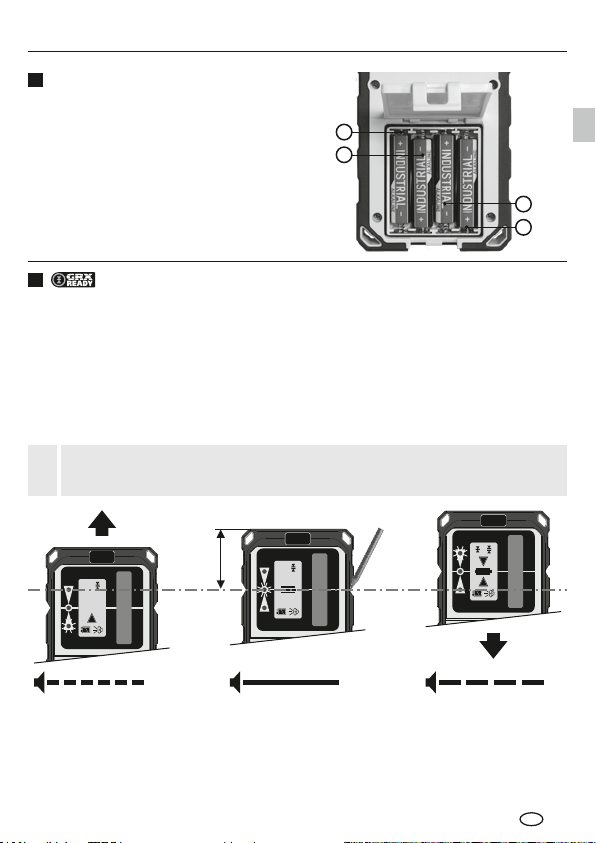

Einlegen der Batterien

Batteriefach (11) öffnen und Batterien

gemäß den Installationssymbolen ein-

legen. Dabei auf korrekte Polarität

achten.

–

Dauerton (mittlere LED)

= Markieren Sie das

Referenzmaß

langsames Piepen

(obere LED)

schnelles Piepen

(untere LED)

Laser

40 mm

GRX 60

Achten Sie darauf, dass die Laserlinien nicht von spiegelnden Flächen

reflektiert werden. Diese Reflexionen können zu Fehlanzeigen führen.

2Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher

Helligkeit den Laserempfänger GRX. Diesen mit Taste 8 anschalten.

Den Linienlaser in den Handempfängermodus schalten. Jetzt pulsieren die

Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler.

Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis

max. 60mEntfernung.

Bewegen Sie nun das Empfangsfeld (3) des Laserempfängers durch die

Laserlinien auf- und abwärts bis die mittlere LED aufleuchtet. Markieren

Sie nun das Referenzmaß.

RangeXtender G 60

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit akti-

ven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen

Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten)

verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die

jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie

beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaft-

liche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinussung zu vermeiden, halten Sie die Magnete stetsin

einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten

und Geräten entfernt.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und ver-

meiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen

Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem

sauberen, trockenen Ort.

Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und

wird an den Enden geringer. Dadurch kann sich der maximale

Empfangsbereich des Laserempfängers verringern.

Bei direkter Sonneneinstrahlung kann sich die Reichweite des

Laserempfangs reduzieren.

Anwendung mit Messlatte

Der Laserempfänger GRX kann mit der Universal-

halterung an Messlatten befestigt werden.

Die Fleximesslatte ist für alle Messungen von

Bodenhöhen zu empfehlen. Mit dieser können

Sie ohne zu rechnen direkt Höhenunterschiede

ermitteln.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com

Technische Daten (Technische Änderungen vorbehalten. 22W02)

Empfangsbereich Laser max. 60 m

Länge Empfangseinheit 45 mm

Schutzart IP 66

Automatische Abschaltung nach 5 Minuten

(bei unveränderter Displayanzeige)

Stromversorgung 4 x 1,5V LR03 (AAA)

Betriebsdauer ca. 80 Std.

Arbeitsbedingungen 0°C … 40°C, Luftfeuchtigkeit max. 80% rH,

nicht kondensierend, Arbeitshöhe max.

4000 m über NN (Normalnull)

Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH

Gewicht 215 g

(inkl. Batterien / ohne Universalhalterung)

Abmessungen (B x H x T) 75 x 148 x 22 mm (ohne Universalhalterung)

RangeXtender G 60

magnetic

For many measuring tools, the key to optimum working is magnetic

adhesion. This leaves the hands free to complete other tasks.

The receiver speeds up response times - rapid detection accelerates

work rates.

Special product features and functions

– The measuring device complies with electromagnetic compatibility regula-

tions and limit values in accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol

stations or in the vicinity of people with pacemakers – may apply. Electronic

devices can potentially cause hazards or interference or be subject to hazards

or interference.

General safety instructions

– The device must only be used in accordance with its intended purpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach

of children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

Safety instructions

Dealing with electromagnetic radiation

Function / application

Laser receiver for all green line lasers with GRX-READY technology

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed

on together with the device.

IP 66

1All-round marking groove

2 Head magnet

3 Receiver field for laser beam

4 Binding screw (rear side)

5 Universal mount

6 Fastening screw for

levelling staffs

7 Sound ON / OFF

8 ON / OFF switch

9 Loudspeaker

10 Switch: Precision range,

Free-hand range

11 Battery compartment (rear side)

12 Precision range: Display with

smaller tolerance for precision

alignment (e.g. levelling staff)

13 Hand receiver above laser level

14 Precisely on laser level

15 Hand receiver below laser level

16 Low battery indicator

17 Free-hand range: Display with

larger tolerance for rough

alignment by hand

18 Volume indicator

Protection against dust and water – The laser receiver is exceptionally

well protected against dust and rain.

RangeXtender G 60

–

Insertion of batteries

Open the battery compartment (11)

and insert batteries according to the

symbols. Be sure to pay attention

to polarity.

Continuous tone

(middle LED)

= mark the reference

Slow beeping

(top LED)

Rapid beeping

(bottom LED)

Laser

40 mm

GRX 60

Pay attention that the laser lines are not reflected by reflective surfaces.

Such reflections can lead to false indications.

2Working with the laser receiver GRX

Use the GRX laser receiver for levelling over great distances or in very bright

conditions. Switch it on with button 8.

Set the line laser to hand receiver mode. The laser lines will now pulsate

with high frequency, making the laser lines darker. The laser receiver can

detect these pulsating laser lines up to a maximum distance of 60 m.

Now move the receive field (3) on the laser receiver up and down through the

laser lines until the middle LED lights up. Now mark the reference dimension.

The laser reception range may be reduced if exposed to direct sunlight.

Used with levelling staff

The laser receiver GRX can be fitted on

measuring staffs with the universal mount.

The Flexi measuring staff is always

recommended when measuring from

floor heights. It also allows you to

determine heights directly without

any need for calculation.

The light intensity of the laser lines is greatest at the centre

and diminishes toward the ends. This can reduce the maximum

reception range of the laser receiver.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents,

scouring agents and solvents. Remove the battery(ies) before storing for

longer periods. Store the device in a clean and dry place.

Danger - powerful magnetic elds

Powerful magnetic elds can adversely affect persons with active medical

implants (e.g. pacemaker) as well as electromechanical devices

(e.g. magnetic cards, mechanical clocks, precision mechanics, hard disks).

With regard to the effect of powerful magnetic elds on persons, the

applicable national stipulations and regulations must be complied with

such as BGV B11 §14 „electromagnetic elds“ (occupational health

and safety - electromagnetic elds) in the Federal Republic of Germany.

To avoid interference/disruption, always keep the implant or device a safe

distance of at least 30cm away from the magnet.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner RollPilot D12 Manual de usuario

LaserLiner

LaserLiner LAN-Check Manual de usuario

LaserLiner

LaserLiner SoundTest-Master Manual de usuario

LaserLiner

LaserLiner RangeXtender RX 30 Manual de usuario

LaserLiner

LaserLiner CoatingTest-Master Manual de usuario

LaserLiner

LaserLiner VideoScope Manual de usuario

LaserLiner

LaserLiner CombiRangeXtender 40 Manual de usuario

LaserLiner

LaserLiner RollPilot S6 Manual de usuario

LaserLiner

LaserLiner DistanceMaster Compact Manual de usuario

LaserLiner

LaserLiner MultiTest-Master Manual de usuario

LaserLiner

LaserLiner AirCheck Clima Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner DampFinder Manual de usuario

LaserLiner

LaserLiner ClimaHome-Check Manual de usuario

LaserLiner

LaserLiner PowerCheck Manual de usuario

LaserLiner

LaserLiner ThermoInspector Manual de usuario

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner RangeXtender RX 30 Manual de usuario

LaserLiner

LaserLiner AQua-Master Manual de usuario

LaserLiner

LaserLiner 4K5 FL 500 Manual de usuario

LaserLiner

LaserLiner CableChecker Manual de usuario

LaserLiner

LaserLiner RollPilot S6 Manual de usuario

LaserLiner

LaserLiner Quadrum OneTouch Green Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
