SilverStone SUGO series Manual de usuario

SUGO SERIES

SG05

Product Overview

Specification

SG05

Model No.

Material

Motherboard

Drive Bay

Cooling System

Expansion Slot

Front I/O Port

Power Supply

Expansion Card

Limitation of CPU cooler

Limitation of PSU

Net Weight

Dimension

SST-SG05B (black, 300W)

SST-SG05W (white, 300W)

SST-SG05BB-450 (black, black interior, 450W)

Plastic front panel, 0.6mm SECC body

Mini-DTX, Mini-ITX

External

Internal

Front

Side

Top

USB2.0 port x 2, Audio x 1, MIC x 1

SFX 300W with 80 PLUS certification (SG05B, SG05W)

SFX 450W with 80 PLUS Bronze certification (SG05BB-450)

Standard size long cards capable (9”)*

82mm

SFX

300W: 3.52 kg, 450W: 3.58 kg

222 mm (W) x 176 mm (H) x 276 mm (D)

Slim optical x 1

3.5” x 1, 2.5”x 1

1 x 120mm intake fan 1200rpm

Oversized vents

Max. DC Output 300W

Load Range

Max.(Amps)

Peak (Amps)

Min.(Amps)

Range (%)

Ripple(mVp-p)

Combined +3.3, +5V

Combined +12V

Input Voltage

Input Frequency Range

PFC

Efficiency

MTBF

Operating temperature

Protection

Connectors

Specifications of Power Supply

20A

0.5A

+/-5%

70mV

22A

0.5A

+/-5%

70mV

14A

19A

+/-5%

140mV

16A

19A

+/-5%

140mV

2.5A

+/-5%

70mV

0.5A

+/-5%

70mV

125W

22A / 264W

90V ~ 264V (Auto Range)

47Hz ~ 63Hz

Active PFC (PF>0.95 at full load)

over 80% (20% to 100% loading)

100,000 hours at 25°C, full load

0 ~ 50°C

Over current protection, Over power

protection,Over voltage protection, Short circuit

Color

Cooling System

Noise Level

Dimension

Weight

Certification

1 x 24-pin motherboard connector (300mm)

1 x 4-pin ATX12V connector (400mm)

1 x 6-pin PCI-E connector (400mm)

1 x triple SATA connector (300mm +200mm +100mm)

1 x dual 4-pin IDE (300mm + 200mm)

1 x single floppy power connectors

(300mm + 200mm + 200mm)

SECC

Single 80mm fan

19 dBA minimum

125 mm (W) x 63.5 mm (H) x 100 mm (D)

940g

80 PLUS

-5V-12V+5VSB+12V2+12V1+5V+3.3V

Max. DC Output 450W

Load Range

Max.(Amps)

Peak (Amps)

Min.(Amps)

Range (%)

Line Reg.(%)

Ripple(mVp-p)

Combined +3.3, +5V

Combined +12V

Input Voltage

Input Frequency Range

PFC

Efficiency

MTBF

Operating temperature

Protection

Connectors

21A

0.1A

+/-5%

+/-1%

70mA

22A

0.2A

+/-5%

+/-1%

70mA

36A

0.6A

+/-5%

+/-1%

140mV

2.5A

+/-5%

+/-1%

70mV

0.5A

+/-10%

+/-1%

140mV

120W

36A / 432W

90V ~ 265V

47Hz ~ 63Hz

Active PFC (PF>0.95 at full load)

82%~85%（20% to 100% loading）

100,000 hours at 25°C, full load

10°C ~ 50°C

Over current protection, Over power protection

Over voltage protection, Under voltage protection

Short circuit protection

Color

Cooling System

Noise Level

Dimension

Weight

Certification

1 x 24 / 20-Pin motherboard connector（300mm）

1 x 8 / 4-Pin EPS / ATX 12V connector（400mm）

1 x 8/6-Pin PCIE connector（400mm）

1 x 6-Pin PCIE connector（550mm / 150mm）

3 x SATA connector（300mm / 220mm / 100mm）

2 x 4-Pin Peripheral connector （300mm / 200mm）

1 x 4-Pin Floppy connector（300mm / 200mm / 200mm）

Black（Lead-Free Paint）

Single 80mm silent fan

18dBA minimum

125 mm (W) x 63.5 mm (H) x 100 mm (D)

1 kg

80 PLUS Bronze

-5V-12V+5VSB+12V2+12V1+5V+3.3V

Product Overview

3.25 Bay

3.5” HDD

3.5” HDD TRAY

FILTER BKT

SLIM OPTICAL DRIVE TRAY

SLIM OPTICAL DRIVE (SOLD SEPARATELY)

PSU (300 / 450W)

TOP COVER

EXPANSION SLOTx 2

MOTHERBOARD (OPITON)

12025 FAN

USB2.0 CONNECTOR

AC’97 CONNECTOR

HD AUDIO CONNECTOR

USB+5V USB+5V

LP-

LP+

GND

LP-

LP+

GND

PIN PIN

AUD GND PORTIL

PORT1R

PORT2R

PRESENCE

SENSE1_RETURN

SENSE2_RETURN

SENSE_SEND

MIC MIC

RET~R FPOUT~R

FPOUT~L

RET~L

PIN +5V

AUD GND MIC~BIAS

PICTURE ITEM PURPOSE

SCREW A M2*2

SCREW B M2*4

SCREW C M3*6

SCREW B M2*4

POWER-CORD

WIRE TIE

INSTALLATION GUIDE

SECURE CD ROM

SECURE 2.5” HARD DEVICE

SECURE 3.5” HARD DEVICE

SECURE AND MOTHERBOARD

FOOT-RUBBER

MIC.EARPHONE

USB2.0

RESET BUTTON

POWER BUTTON

USB2.0

(SOLD SEPARATELY)

2.5” HDD

(SOLD SEPARATELY)

Remove the screws holding the hard

drive bracket with a screw driver as

shown, then remove the cage

outward from the chassis.

Спомощью отвертки открутите шурупы,

удерживающие кронштейн жесткого

диска, как показано на рисунке, ивыньте

из корпуса корзину жесткого диска.

Entfernen Sie die Schrauben der

Festplattenhalterung mithilfe eines

Schraubenziehers wie abgebildet

und nehmen Sie die Halterung aus

dem Chassis.

Retirez les vis fixant le casier à

disques durs avec un tournevis

comme montré, puis retirez le

casier à l’extérieur du boîtier

Retire los tornillos que sujetan el

bracket del disco duro con un

destornillador como se muestra,

luego saque la carcasa del chasis.

Rimuovere le viti che fissano la gabbia

degli hard drive, quindi rimuoverla.

Please remove the screws holding

the top cover with a screw driver,

then pull it toward the back to lift it

outward away from the chassis.

Спомощью отвертки открутите

шурупы, удерживающие верхнюю

крышку, азатем снимите ее,

сдвинув назад иприподняв.

Bitte entfernen Sie die Schrauben

der oberen Abdeckung mit einem

Schraubenzieher und ziehen Sie

die Abdeckung nach hinten,

weg von dem Chassis.

Veuillez retirer les vis tenant le

panneau supérieur avec un

tournevis, puis tirez-le vers l’arrière

afin de le soulever en dehors du

boîtier.

Por favor, quite los tornillos que

sujetan la cubierta superior con

un destornillador, luego tire de

ella hacia atrás para quitarla del

chasis.

상부 커버를 고정하고 있는 나사를

스크류 드라이버를 이용해 제거한 후,

뒤쪽으로 당겨 들어 올려, 케이스로

부터 제거합니다.

하드디스크 브라켓을 고정하고 있는

나사를 스크류 드라이버를 이용해 그림과

같이 제거한 후, 케이지를 케이스

바깥으로 제거합니다.

Rimuovere le viti del pannello

superiore con un cacciavite, spingerlo

verso la parte posteriore e sollevarlo

per asportarlo dal telaio.

請以螺絲起子將鎖固上蓋的螺絲卸下，

並向後拉後提起以自機殼中取出.

请以螺丝起子将锁固上盖的螺丝卸下，

并向后拉后提起以自机箱中取出.

上部カバーを固定

しているネジをドライバーで外し、

カバーを後方に引いてケースから取

り外します。

請依圖示先以螺絲起子將鎖固硬碟架的

螺絲卸下，再將硬碟架自機殼中取出.

请依图标先以螺丝起子将锁固硬盘架的

螺丝卸下，再将硬盘架自机箱中取出.

図のようにハードディスクドライブブラケット

を固定しているネジをドライバーで外し、

ケースからケージを取り出します。

简体中文

繁体中文繁体中文

简体中文

繁体中文

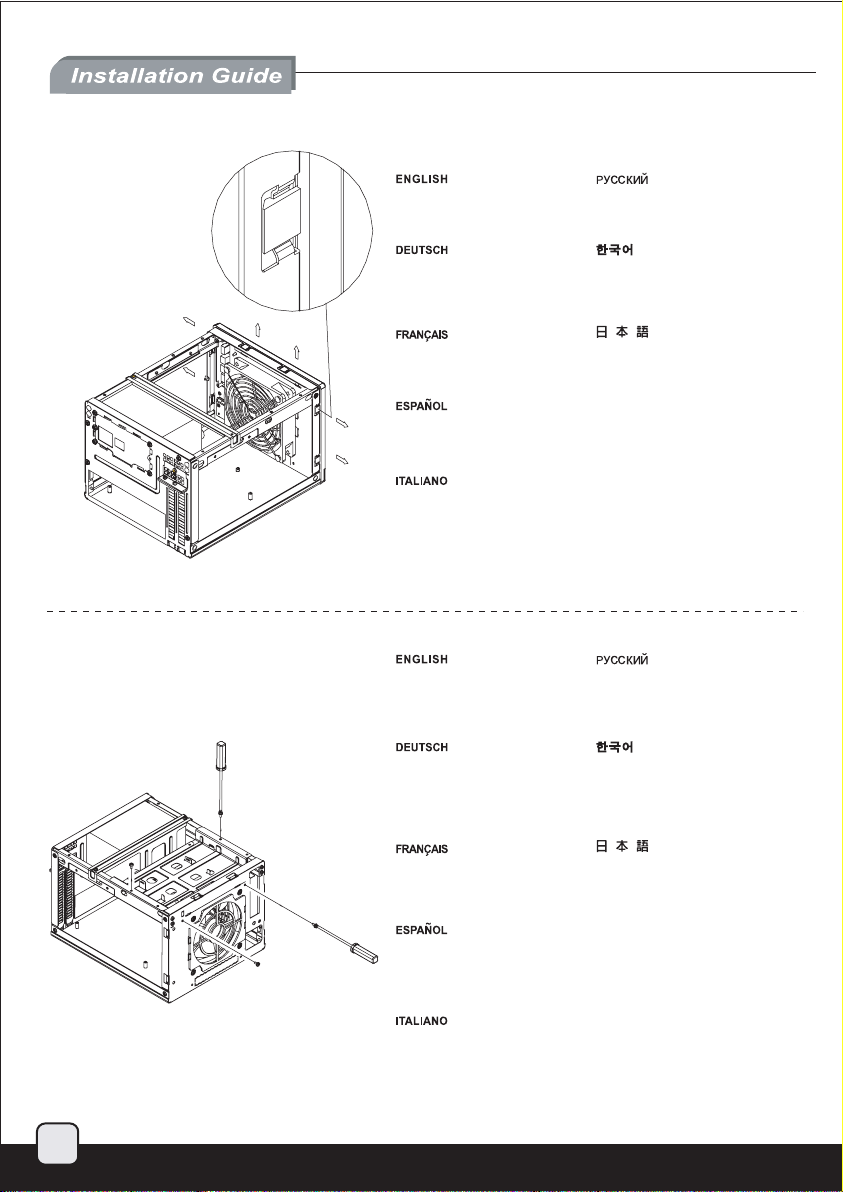

Press the area as shown to release

the clips, then remove the front

panel.

Remove the screws holding the

optical drive bracket with a screw

driver as shown, then remove the

bracket outward from the chassis.

Спомощью отвертки открутите

шурупы, удерживающие кронштейн

оптического диска, как показано на

рисунке, ивыньте кронштейн из корпуса.

Entfernen Sie die Schrauben der

Halterung für optische Laufwerke

mithilfe eines Schraubenziehers wie

abgebildet und nehmen Sie die

Halterung aus dem Chassis.

Appuyez sur la zone comme montré

pour détacher les clips, puis retirez

le panneau frontal.

Quite los tornillos que sujetan el

bracket del dispositivo óptico con un

destornillador como se muestra,

luego quite el bracket del chasis.

Rimuovere le viti che fissano il

supporto dei lettori ottici, quindi

rimuovere il supporto stesso.

Нажмите на указанные зажимы и

снимите переднюю панель.

Drücken Sie auf die Stelle wie

abgebildet, um die Klemmen zu

lösen und entfernen Sie die

Frontabdeckung.

Appuyez sur la zone comme montré

pour détacher les clips, puis retirez

le panneau frontal.

Presione la zona como se muestra

para soltar los enganches, luego

quite el panel frontal.

그림에서와 같은 위치를 눌러 클립을

풀어준 후, 전면 패널을 제거합니다.

광드라이브 브라켓을 고정하고 있는

나사를 스크류 드라이버를 이용해

그림과 같이 제거 한후, 브라켓을

케이스 바깥쪽으로 제거합니다.

Premere nell’area indicata per

sbloccare i fermi, quindi rimuovere

il pannello frontale

請依圖示輕按卡榫以卸下前面板.

依圖示先以螺絲起子將鎖固光碟機架

的螺絲卸下，再將光碟機架自機殼中取出.

依图标先以螺丝起子将锁固光驱架的

螺丝卸下，再将光驱架自机壳中取出.

请依图示轻按卡榫以卸下前面板.

図に示された場所を押してクリップを

開放し、フロントパネルを取り外します。

図のように光学ドライブブラケットを

固定しているネジをドライバーで外

し、ケースからブラケットを取り外します。

简体中文

繁体中文

简体中文简体中文

繁体中文

Remove the tab of optical drive

bay with a screw driver.

Спомощью отвертки уберите накладку

отсека для оптического привода.

Entfernen Sie Klappe des optischen

Laufwerkschachtes mithilfe eines

Schraubenziehers.

Retirez l’attache de la baie du

lecteur optique avec un tournevis.

Quite la presilla de la bahía del

dispositivo óptico con un

destornillador.

스크류 드라이버를 이용해,

광드라이브 베이의 탭을 제거합니다.

Rimuovere la mascherina del bay

del lettore ottico con un cacciavite.

Tab

Remove the screws as shown to

remove the slim optical drive cover.

Открутите шурупы, как показано на

рисунке, иснимите крышку тонкого

оптического привода.

Entfernen Sie die Schrauben wie

abgebildet und entfernen Sie die

Abdeckung des dünnen optischen

Laufwerks.

Retirez les vis fixant le casier du

lecteur optique avec un tournevis

comme montré, puis retirez le

casier à l’extérieur du boîtier

Quite los tornillos como se muestra

para retirar la cubierta del dispositivo

óptico delgado.

그림과 같이 나사를 제거해 슬림

광드라이브 커버를 제거합니다.

Rimuovere le viti come mostrato

in figura per asportare il cover

del lettore ottico slim.

請卸下圖示中的螺絲以將光碟機槽檔板

自機殼中取出.

请卸下图标中的螺丝以将光驱槽文件板

自机壳中取出.

請以螺絲起子折斷光碟機槽上的檔片.

请以螺丝起子折断光驱槽上的文件片.

光学ドライブベイの

タブをドライバーで取り外します。

図のようにネジを外し、

光学スリムドライブのカバーを取

り外します。

简体中文

繁体中文

简体中文

繁体中文

Install your motherboard into the

chassis as shown and secure with

included screws.

Установите материнскую плату в

корпус изакрепите ее прилагаемыми

шурупами.

Installieren Sie Ihr Motherboard im

Chassis und befestigen Sie es mit

den beiliegenden Schrauben.

Retirez l’attache de la baie du

lecteur optique avec un tournevis.

Instale su placa base en el chasis

como se muestra y asegúrela con

los tornillos incluidos.

그림과 같이 나사를 제거해 슬림

광드라이브 커버를 제거합니다.

Posizionare la scheda madre nella

sua sede e fissarla con le viti in

dotazione.

図のようにマザーボードをケースにインストールし、

付属のネジで固定します。

將主機板裝入機殼內並以內附螺絲鎖固.

将主机板装入机壳内并以内附螺丝锁固.

简体中文

繁体中文

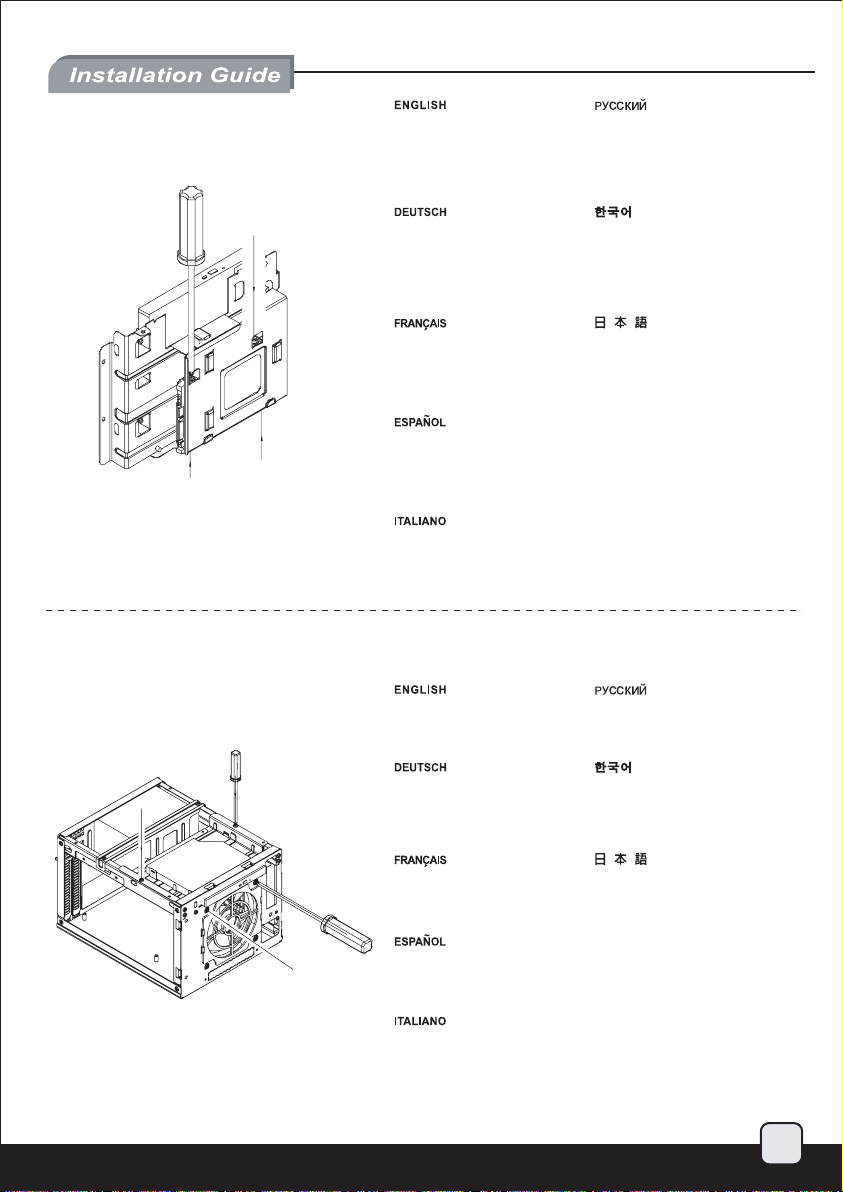

Install your slim optical drive

onto the bracket and secure

with included screws.

Установите тонкий оптический

привод вкронштейн изакрепите

прилагаемыми шурупами.

Installieren Sie Ihr dünnes optisches

Laufwerk in der Halterung und

befestigen Sie es mit den beiliegenden

Schrauben.

Installez votre lecteur optique slim

sur le casier et fixez-le avec les vis

incluses.

Instale su dispositivo óptico delgado

en el bracket y asegúrelo con los

tornillos incluidos.

슬림 광드라이브를 브라켓에 설치한

후 동봉된 나사로 고정시킵니다.

Installare il lettore ottico slim nel

suo supporto e fissarlo con le viti

in dotazione.

光学スリムドライブをブラケットに

取り付け、付属のネジで固定します。

將薄型光碟機裝入光碟機架並以內附

螺絲鎖固.

将薄型光驱装入光驱架并以内附螺丝

锁固.

简体中文

繁体中文

Install your 2.5” hard drive onto the

optical drive bracket as shown and

secure with included screws.

(the maximum thickness of 2.5” hard

drive is 15mm).

Reinstall the optical drive bracket

into the chassis and secure with

screws (step 4)

Установите кронштейн оптического

привода вкорпус изакрепите его

шурупами (шаг 4).

Installieren Sie die Halterung für

optische Laufwerke wieder im

Chassis und befestigen Sie sie

mit Schrauben (Schritt 4).

Réinstallez le casier du lecteur

optique dans le boîtier et fixez-le

avec des vis (étape 4)

Reinstale el bracket para dispositivos

ópticos en el chasis y asegúrelo

con tornillos (paso 4).

Reinstallare il supporto del lettore

ottico nello chassis e fissarlo con le

viti.

Установите ваш 2,5-дюймовый жесткий

диск вкронштейн оптического привода,

как показано на рисунке, изакрепите

прилагаемыми шурупами.

(Максимальная толщина 2,5-дюймового

жесткого диска - 15 мм.)

Installieren Sie Ihre 2,5 Zoll Festplatte in

der optischen Laufwerkshalterung

wie abgebildet und befestigen Sie sie

mit den beiliegenden Schrauben.

(Die maximale Höhe der 2,5 Zoll

Festplatte ist 15mm.)

Installez votre disque dur 2.5” sur le

casier du lecteur optique comme montré

et fixez-le avec les vis incluses.

(l’épaisseur maximum du disque dur

ne doit pas excéder 15mm).

Instale su disco duro de 2,5” en el bracket

para dispositivos ópticos como se

muestra y asegúrelo con los tornillos

incluidos (el grosor máximo del disco

duro de 2,5” es de 15mm).

2.5” 하드 디스크를 그림에서와 같이

광드라이브 브라켓에 설치한 후나사로

고정합니다. 2.5” 하드 드라이브의 최대

두께는 15mm 까지 설치 가능합니다.

광드라이브 브라켓을 케이스에 재설치한

후, 나사로 고정시킵니다. ( Step 4)

Installare l’hard disk da 2,5” sul supporto

del lettore ottico come mostrato e fissarlo

con le viti in dotazione. (il massimo spessore

supportato per hard disk da 2,5” è 15mm)

10.

依圖示將您的2.5”硬碟裝入光碟機架上

並以內附螺絲鎖固

（2.5吋硬碟的最大厚度為15mm）

依图标将您的2.5”硬盘装入光驱架上并以

内附螺丝锁固（2.5吋硬盘的最大厚度为15mm）

將光碟機架裝回機殼內並以步驟四卸下的

螺絲鎖固.

将光驱架装回机壳内并以步骤四卸下的

螺丝锁固.

図のように2.5”ハードディスクドライブを

光学ドライブブラケット上に取り付け、

付属のネジで固定します。

（2.5”ハードディスクドライブの最大厚さは15mm)

光学ドライブブラケットをケースに戻

し、ネジで固定します。（ステップ 4)

简体中文

繁体中文

简体中文简体中文

繁体中文

Install your 3.5” hard drive onto the

bracket as shown and secure with

screws, then reinstall the bracket

into the chassis and secure with

screws.

Установите ваш 3,5-дюймовый жесткий

диск вкронштейн, как показано на

рисунке, закрепите его шурупами,

затем установите кронштейн обратно в

корпус изакрепите шурупами.

Installieren Sie Ihre 3,5 Zoll Festplatte

in der Halterung wie abgebildet und

befestigen Sie sie mit Schrauben.

Installieren Sie die Halterung wieder

im Chassis und befestigen Sie sie mit

Schrauben.

Installez votre disque dur 3.5” sur le

casier comme montré et fixez-le avec

des vis, puis remettez le casier dans

le boîtier et fixez le avec des vis.

Instale su disco duro de 3,5” en el

bracket como se muestra y asegúrelo

con tornillos.

3.5” 하드 디스크를 그림에서와 같이

브라켓에 설치한후, 나사로 고정합니다.

이후, 브라켓을 케이스에 재설치한 후,

나사로 고정시킵니다.

Installare l’hard disk da 3,5” sul

supporto come mostrato e fissarlo con

le viti, quindi reinstallarlo nello chassis

e fissarlo con le viti.

Reinstall the front panel onto the

chassis.

Снова установите переднюю панель.

Installieren Sie die Frontabdeckung

wieder am Chassis.

Réinstallez le panneau frontal sur

le boîtier.

Reinstale el panel frontal en el

chasis.

전면 패널을 케이스에 재 설치합니다.

Reinstallare il pannello frontale.

11.

12.

將前面板裝回機殼上.

将前面板装回机壳上.

請依圖示將您的3.5吋硬碟裝入光碟機

架上並以內附螺絲鎖固，再將光碟機架

裝回機殼並以內附螺絲鎖固.

请依图标将您的3.5吋硬盘装入光驱架

上并以内附螺丝锁固，再将光驱架装回

机箱并以内附螺丝锁固.

図のように3.5”ハードディスクドライブをブラケットに

取り付け、ネジで固定します。

それからブラケットをケースに戻してネジで

固定します。

フロントパネルをケースに戻します。

简体中文

繁体中文

简体中文

繁体中文

Otros manuales para SUGO series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Recinto de SilverStone

SilverStone

SilverStone Temjin Series Manual de usuario

SilverStone

SilverStone Temjin SST-TJ11B-W Manual de usuario

SilverStone

SilverStone Precision Series Manual de usuario

SilverStone

SilverStone SG11 Manual de usuario

SilverStone

SilverStone PM01 Manual de usuario

SilverStone

SilverStone RVS03 Manual de usuario

SilverStone

SilverStone FARA V1 Manual de usuario

SilverStone

SilverStone TS07 Manual de usuario

SilverStone

SilverStone TS10 Manual de usuario

SilverStone

SilverStone RAVEN Z Manual de usuario

SilverStone

SilverStone SG05 LITE Manual de usuario

SilverStone

SilverStone Mammoth MM01 Manual de usuario

SilverStone

SilverStone SST-SG02-f Manual de usuario

SilverStone

SilverStone TS06 Manual de usuario

SilverStone

SilverStone SST-FT01B Manual de usuario

SilverStone

SilverStone RAVEN RVS01 Manual de usuario

SilverStone

SilverStone Precision PSO1-E Manual de usuario

SilverStone

SilverStone Precision PS02B Manual de usuario

SilverStone

SilverStone LC 09 Manual de usuario

SilverStone

SilverStone RAVEN RVS02 Manual de usuario

SilverStone

SilverStone SETA A1 Manual de usuario

SilverStone

SilverStone RL05 Manual de usuario

SilverStone

SilverStone Fortress FTZ01 Manual de usuario

SilverStone

SilverStone Raven SST-RVZ01B Manual de usuario

Manuales populares de Recinto de otras marcas

SilentiumPC

SilentiumPC Armis AR5 Manual

Pulsar

Pulsar 17/TRP80/DSPR Manual de usuario

Thermaltake

Thermaltake V150 TG Manual de usuario

MSI

MSI MPG SEKIRA 500X Manual de usuario

Antec

Antec Dark fleet DF-10 Manual de usuario

Nexans

Nexans WTC05 Manual de usuario

Peavey

Peavey DS 1502 Manual de usuario

D-Link

D-Link ShareCenter Pro DNS-1550-04 Manual de usuario

Rosewill

Rosewill RX82-U(JBOD) Manual de usuario

QNAP

QNAP SAS JBOD CLI 1.0 Manual de usuario

GAMDIAS

GAMDIAS Talos P1 Manual de usuario

Auvs

Auvs KR615 Manual de usuario

Digitus

Digitus DA-71114 Manual de usuario

CommScope

CommScope FDH 3000 Manual de usuario

FS FHD-FWME4 Manual de usuario

JBL

JBL CS1215T Manual de usuario

Pulsar

Pulsar ARAD-S4 Manual de usuario

Pulsar

Pulsar AWO454 Manual de usuario
