AQUA

• AQUA

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 2 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Autoshow

3. 5 Static Color

3. 6 Eetto "Wave"

3. 7 Manual Color

3. 8 Collegamento

3. 9 Congurazione canali DMX

3. 10 Indirizzamento DMX

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Canali DMX

3. 14 Funzionamento tramite il controller IRC

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

AQUA

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

AQUA

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

AQUA è un proiettore LED per la creazione dell’eetto “onda marina”; è dotato di ruota colore con cui è

possibile selezionare no a 6 tonalità diverse di colore.

AQUA può essere controllato in wireless attraverso il ricevitore Wi-Fi USB opzionale, in combinazione con

Wibox e l’App SmartColor per smartphone, oppure tramite telecomando a infrarossi.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 1x34W LED bianco ad alta resa luminosa

• Tipologia di eetto: Proiezione di animazione“acqua”con selezione colori

• LED a risparmio energetico, minore consumo energetico rispetto alle lampade tradizionali

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Modalità DMX: 3 canali per il controllo della ruota colore e dell’eetto rotazione

• Regolazione manuale dell’intensità luminosa

• Eetti di proiezione: rotazione in senso orario/antiorario, immagine statica

• Modalità IR: Ricevitore Infrarossi incorporato per remote controller

Corpo e alimentazione

• Corpo in alluminio pressofuso, grado di protezione: IP20

• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra

• Porta USB per ricevitore USB Wi-Fi (opzionale)

• Alimentazione: 100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/VDE

• Assorbimento medio: 45W

• Peso: 2,7 kg

• Dimensioni (LxAxP): 228x112x285 mm

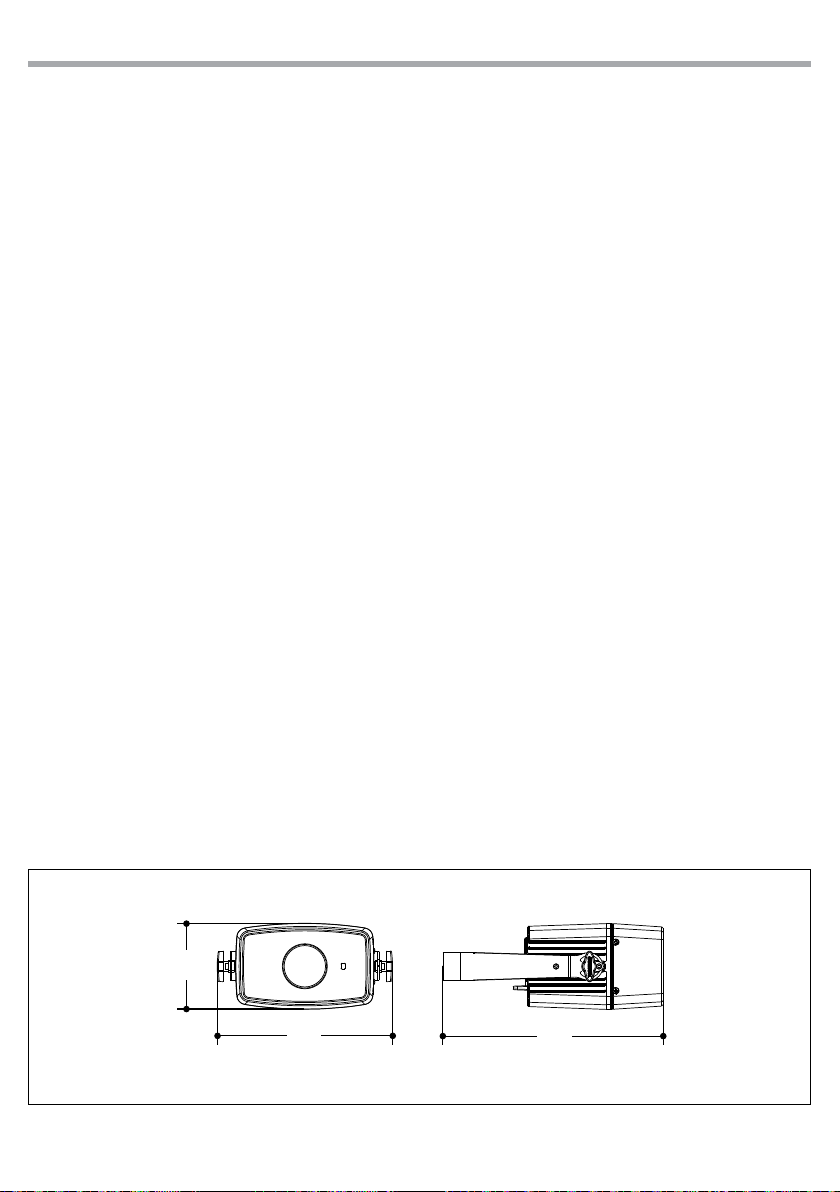

Disegno tecnico

Fig.1

228

112

285

AQUA

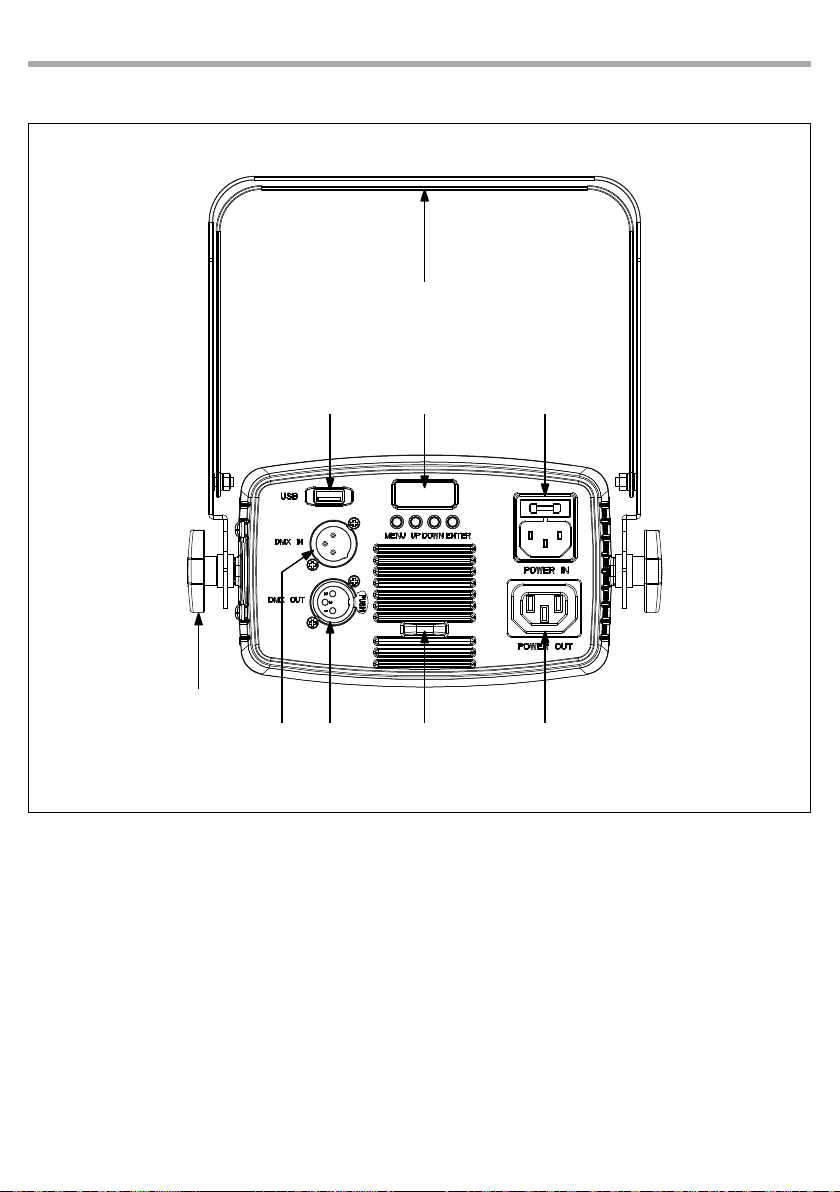

Fig.2 - Pannello posteriore

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio.

3. Universal Serial Bus (USB)

4. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

5. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

6. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

7. SAFETY EYE per l’aggancio al cavo di sicurezza

8. POWER IN spina da pannello VDE per

il collegamento ad una presa di rete

(100-240V~/50-60Hz) tramite il cavo di rete

in dotazione. Accanto alla spina si trova il

portafusibile. Sostituire un fusibile difettoso

solo con uno dello stesso tipo (T1A/250V).

9. POWER OUT output alimentazione per

connessioni di più unità in serie.

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

6 83

54 7 9

AQUA

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

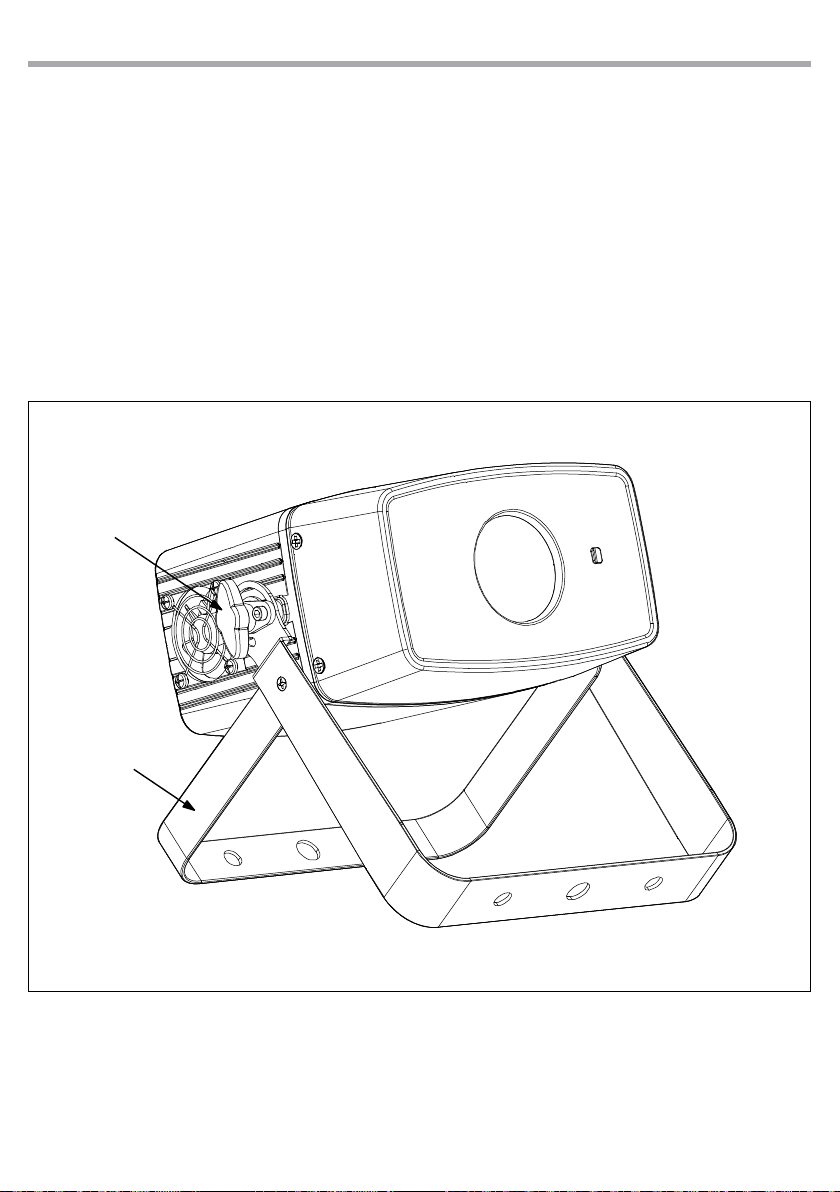

Il proiettore AQUA può essere collocata su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla

doppia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio oc-

corrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e

supportare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.3

AQUA

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il proiettore AQUA, inserire la spina del cavo di alimentazione in una presa di rete

(100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere

autonomamente il suo programma. Per spegnere il proiettore AQUA, staccare la spina dalla presa di rete.

Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

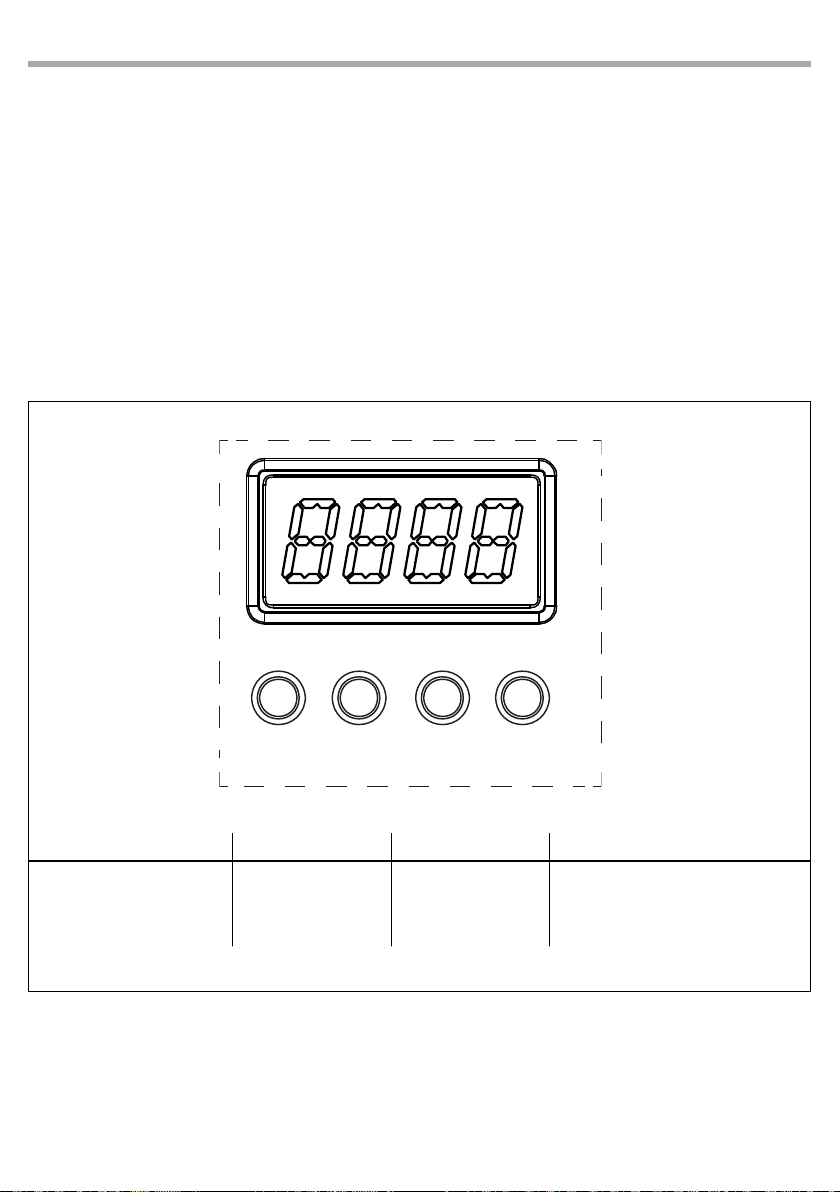

Il proiettore AQUA dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo

(g.4).

MENU UP DOWN ENTER

Per scorrere il menu principale

o tornare ad una opzione del

menu precedente

Per aumentare il valore

della funzione

Per diminuire il valore

della funzione

Per entrare nel menu selezionato o

confermare il valore della funzione o

l'opzione all'interno di un menu

MENU UP DOWN ENTER

Fig.4 - Funzione dei tasti

AQUA

No. Description Main Menu Level 2 Level 3 Remark

Slave/DMX Channel

and Starting Address

Selects DMX personality and DMX

starting value

13 - C H ðd 1

d 5 1 2

2Color Wheel C - - ðC 1 Selects 1 of 12 colors

C 2

C 3

C 4

... ...

C 12

Color-Left Rotation C - - L ðL 0 L-Speed

L 1 0 0

Color-Right Rotation C - - R ðr 0 R-Speed

r 1 0 0

3Wave Wheel w a v e ðS t o p

Wave-Left Rotation W - - L ðL 0 L-Speed

L 1 0 0

Wave-Right Rotation W - - R ðr 0 R-Speed

r 1 0 0

4 White U - - ðW 0 0 0 Default: W=255

W 2 5 5

5 IR Setting SET ðO n Default: On

O f f

6 Temperature t e M P ð6 5

3.3 STRUTTURA MENU

AQUA

3.4 AUTOSHOW

Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono-

mamente:

• Premere il tasto MENU no a quando sul display non appare C--.

• Usare i tasti UP/DOWN per selezionare il programma C--L oC--r, quindi premere ENTER per confermare.

• L’unità entrerà nella modalità automatica mandando in esecuzione il programma pre-impostato, per il

quale è possibile regolare la velocità di esecuzione.

• Utilizzare i tasti UP/DOWN per selezionare la velocità di esecuzione desiderata L001 - L100 o r001 - r100

(Slow-Fast). Premere il tasto ENTER per salvare l’impostazione.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.5 STATIC COLOR

L’unità dispone di preset colori pre-programmati che possono essere impostati attraverso la seguente

procedura:

• Premere il tasto MENU no a quando sul display non appare C--.

• Utilizzare i tasti UP/DOWN per selezionare uno dei preset C1 - C12. Premere il tasto ENTER per salvare

l’impostazione.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.6 EFFETTO “WAVE”

• Per aggiungere l’eetto “wave” al colore, premere il tasto MENU no a quando sul display non appare

wave e premere il tasto ENTER.

• Utilizzare i tasti UP/DOWN per selezionare la modalità desiderata tra W--L, W--R e Stop e premere ENTER.

• Per selezionare la velocità di esecuzione desiderata L001 - L100 o r001 - r100 (Slow-Fast) utilizzare i tasti UP/

DOWN. Premere il tasto ENTER per salvare l’impostazione.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.7 MANUAL COLOR

Per impostare il bilanciamento personalizzato del colore:

• Premere il tasto MENU no a quando sul display non appare U--, quindi premere il tasto ENTER.

• Utilizzare i tasti UP/DOWN per impostare il valore desiderato 000 - 255.

• Premere il tasto ENTER per confermare.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.8 COLLEGAMENTO

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità

principale (Master). Servirsi dei connettori DMX dell’AQUA e di un cavo XLR per formare una catena di uni-

tà. In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 13.

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria

servendosi di un cavo XLR a 3 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità

secondaria ecc.

3.9 CONFIGURAZIONE CANALI DMX

Il proiettore AQUA dispone di una congurazione dei canali DMX a cui si può accedere dal pannello di con-

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de ProLights

ProLights

ProLights ARCLED1107UV Manual de usuario

ProLights

ProLights SmartBat Wash Manual de usuario

ProLights

ProLights MINICLIPSEWD Manual de usuario

ProLights

ProLights CROMOSPOT500 Manual de usuario

ProLights

ProLights LUMIPAR12UQPRO Manual de usuario

ProLights

ProLights Eclipse FC Manual de usuario

ProLights

ProLights LEDPINSPOT Manual de usuario

ProLights

ProLights 6 BEAM Manual de usuario

ProLights

ProLights LumiPix XB050 Manual de usuario

ProLights

ProLights SMARTOWER Manual de usuario

ProLights

ProLights Tribe LUMIPIX12UQPRO Manual de usuario

ProLights

ProLights Batstrip160 Manual de usuario

ProLights

ProLights MINIECLFRTU-DY Manual de usuario

ProLights

ProLights Chromatrix Manual de usuario

ProLights

ProLights SUNRISE2 Manual de usuario

ProLights

ProLights EMERALD Manual de usuario

ProLights

ProLights MINIECLIPSE Series Manual de usuario

ProLights

ProLights EclFresnel JrVW Manual de usuario

ProLights

ProLights PIXIEWASHXB Manual de usuario

ProLights

ProLights STARBALL Manual de usuario

ProLights

ProLights STUDIOCOBFC Manual de usuario

ProLights

ProLights ARIA 700SPOT Manual de usuario

ProLights

ProLights LUMIPAR6Q Manual de usuario

ProLights

ProLights RA3000Profile Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
