ProLights DISPLAYCOBFC Manual de usuario

MANUALE UTENTE

USER MANUAL

DISPLAYCOBFC

IT - EN

diffUSEd LighT pRojEcToR

REV.001-06/15

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

diSpLAYcoBfc

• DISPLAYCOBFC

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità statica

3. 6 Modalità manuale

3. 7 Modalità Master/Slave

3. 8 Collegamento

3. 9 Modalità DMX

3. 10 Indirizzamento DMX

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Canali DMX

3. 14 Dimmer

3. 15 Back Light

3. 16 Informazioni sul dispositivo

3. 17 Bilanciamento bianco

3. 18 Temperatura

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

diSpLAYcoBfc

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

diSpLAYcoBfc

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

diSpLAYcoBfc

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

DISPLAYCOBFC è la versione compatta del popolare STUDIOCOBFC, racchiude tutte le sue migliori carat-

teristiche in una struttura ultra-compatta; è ideale per installazioni commerciali e per luoghi al coperto.

Grazie alla sua compattezza e alle sue caratteristiche, si candida come un nuovo standard sul mercato nel

campo dei proiettori a luce diusa. Questo eccezionale dispositivo nasce dall’interazione tra tecnologia

Chip On Board ed una nuova soluzione ottica, studiata per massimizzare l’ecienza e garantire perfor-

mance senza precedenti.

DISPLAYCOBFC ospita una sorgente COB da 60W RGB/FullColor che in combinazione con uno speciale

riettore parabolico in alluminio sviluppa una proiezione omogenea a 60°, ad alta luminosità ed un color

mixing di elevata precisione anche in proiezioni a cortissimo raggio. DISPLAYCOBFC è un progetto svi-

luppato per il mercato professionale, orendo una nuova tecnologia dimmer con rampa super-lineare ed

anti-ickering per qualsiasi camera, con regolazione di frequenza dall’interfaccia utente.

La totale silenziosità di funzionamento rende DISPLAYCOBFC idoneo anche in ambienti sensibili al rumore

o in applicazioni con un gran quantitativo di proiettori. La gamma accessori per DISPLAYCOBFC si com-

pone di bandiere paraluce, ltri porta-gelatine e ltri ottici per raggiungere anche angoli di proiezione di

30° e 15°. DISPLAYCOBFC è un proiettore versatile ed ultracompatto, utilizzabile in qualsiasi applicazione

come esibizioni, teatro, lm e Tv, studi fotograci, musei, chiese e applicazioni commerciali.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 1x60W COB RGB/FullColor LED ad alta resa luminosa

• Lux @ 3 m: 178,1 lux (60°)

• Flux: 2055 lm - 39,2 lm/W

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade

tradizionali

• Sistema di sintesi colore: miscelazione RGB (>16 milioni di colori) per possibilità cromatiche illimitate e

controllo della temperatura di bianco

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: 60° (30° e 15° accessori)

• Angolo di campo: 80°

• Riettore parabolico dicroico

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (3, 5, 8 canali) per controllo avanzato o semplicato

- 3 canale: RGB

- 5 canali: Dimmer, RGB, Strobe

- 8 canali: Dimmer, RGB, Strobe/Speed, Color Macros, Mode, Dimmer Speed

• Interfaccia di controllo mediante display black OLED per esecuzione dei programmi automatici, scelta

dei colori statici, calibrazione preset colori

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

• Modalità colori manuali: regolazione manuale di un colore

• Modalità Master/Slave con più unità collegate

• Passaggio lineare“step less”dei valori sui canali DMX

diSpLAYcoBfc

• Operazioni Flicker-free (da 400Hz a 25kHz, selezionabili dall’interfaccia utente)

Corpo e alimentazione

• Rareddamento a convezione naturale dell’aria, senza ventole

• Corpo in alluminio ad alta resistenza progettato per facilitare la dissipazione termica

• Grado di isolamento: IP20

• Connessioni di segnale Input/output: XLR 5p

• Predisposizione per accessori: ltro ottico da 30° e 15°, telaio porta gelatine, bandiere paraluce

• Doppia staa per il ssaggio in sospensione e per il posizionamento del proiettore da terra

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: -20/40 °C

• Consumo ad emissione massima: 68W

• Peso: 1,85 kg

• Dimensioni (LxAxP): 166x118x250 mm

Fig.1

Disegno tecnico

118

166 250

Fig.2

diSpLAYcoBfc

1. STAFFA DI MONTAGGIO

2. VITE DI FISSAGGIO per la staa di montaggio

3. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

4. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

5. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

6. GND POINT usato per la messa a terra del

dispositivo

7. PORTAFUSIBILE: sostituire un fusibile difettoso

solo con uno dello stesso tipo (T1/250V)

8. SAFETY EYE per l'aggancio al cavo di sicurezza.

9. CAVO DI ALIMENTAZIONE con spina Shuko

(100-240V~/50-60Hz).

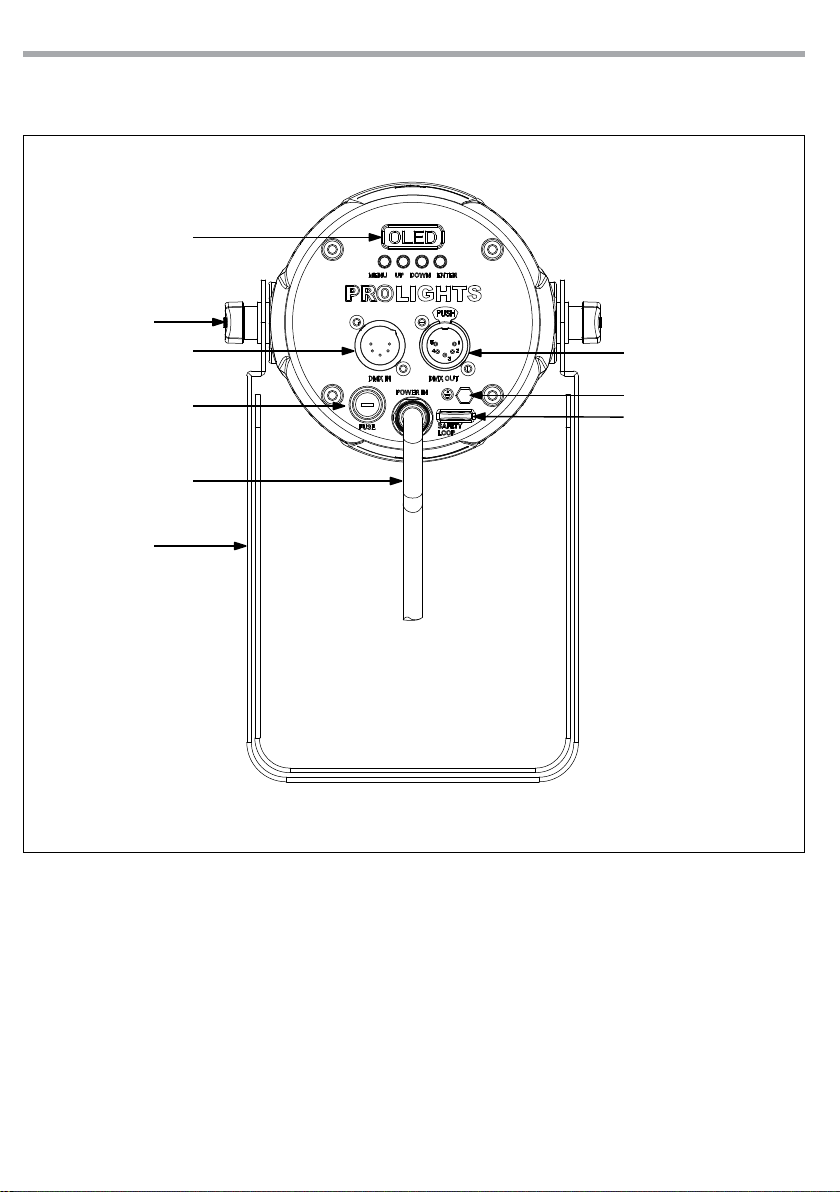

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Pannello Posteriore

diSpLAYcoBfc

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il DISPLAYCOBFC può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla

doppia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio oc-

corrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e

supportare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla vite di ssaggio (2).

Fig.3

diSpLAYcoBfc

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il DISPLAYCOBFC, inserire la spina del cavo di alimentazione in una presa di rete

(100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere

autonomamente il suo programma. Per spegnere il DISPLAYCOBFC, staccare la spina dalla presa di rete.

Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il DISPLAYCOBFC dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di

controllo (g.4).

Fig.4 - Funzione dei tasti

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

MENU UP DOWN ENTER

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de ProLights

ProLights

ProLights DISPLAYCOBTRWDFC Manual de usuario

ProLights

ProLights RA2000PROFILEHB Manual de usuario

ProLights

ProLights LUMIPAR12HPRO Manual de usuario

ProLights

ProLights TRIBE TRUSSPOD3T Manual de usuario

ProLights

ProLights V575WASH Manual de usuario

ProLights

ProLights RA3000Profile Manual de usuario

ProLights

ProLights ECLIPSE FRESNEL TU Manual de usuario

ProLights

ProLights LASERCOMBY Manual de usuario

ProLights

ProLights CROMOSPOT500 Manual de usuario

ProLights

ProLights SUNBLAST3500MAX Manual de usuario

ProLights

ProLights LEDPAR64363RGB Manual de usuario

ProLights

ProLights RA2000PROFILE Manual de usuario

ProLights

ProLights SUNPIX24TRI Manual de usuario

ProLights

ProLights SUNBLAST3000FC Manual de usuario

ProLights

ProLights PINSPOT Manual de usuario

ProLights

ProLights RUBYFCX Manual de usuario

ProLights

ProLights STUDIOCOBFC Manual de usuario

ProLights

ProLights CONFETTIGUNNER Manual de usuario

ProLights

ProLights ASTROBEAM Manual de usuario

ProLights

ProLights STARKBLADE8 Manual de usuario

ProLights

ProLights TRUSSPOD3BAT Manual de usuario

ProLights

ProLights LUMIPAR6UQ Manual de usuario

ProLights

ProLights STARBALL Manual de usuario

ProLights

ProLights PIXIEWASH Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
