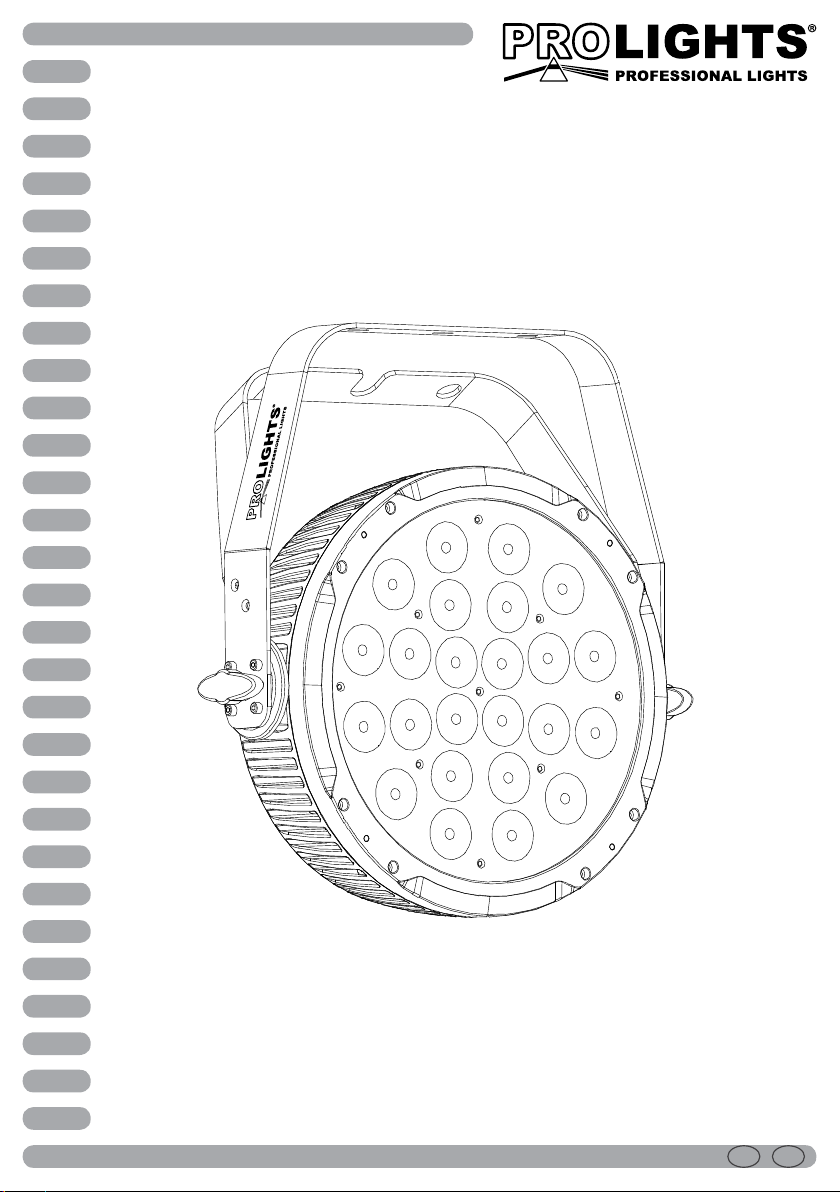

ProLights SUNPIX24TRI Manual de usuario

ENIT

Manuale Utente

User Manual

SUNPIX24TRI

SUPER SLIM LED PAR

REV.002-10/13

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the‘manuals’section on site www.musiclights.it

SUNPIX 24TRI

• SUNPIX24TRI

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Preset color

3. 6 Modalità static color

3. 7 Modalità Master/Slave

3. 8 Collegamento

3. 9 Modalità DMX

3. 10 Indirizzamento DMX

3. 11 Funzione dimmer

3. 12 Collegamenti della linea DMX

3. 13 Costruzione del terminatore DMX

3. 14 Tabella canali DMX

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Risoluzione dei problemi

Certiﬁcato di garanzia

SUNPIX 24TRI

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non espor-

re il prodotto alla pioggia o all’umidità.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Posizionare l’unità in un posto ventilato. Al ne di garantire un’adeguata ventilazione, lasciare uno spa-

zio libero di 50 cm da altri oggetti.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

SUNPIX 24TRI

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

SUNPIX 24TRI

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SUNPIX24TRI è un ParLED pixel-mapping dal corpo super-slim e dall’elevata ecienza luminosa, mediante

l’impiego di 24x3W RGB/FC LED ad alta ecienza.

SUNPIX24TRI è il proiettore più innovativo nella sua categoria, orendo nella modalità di controllo DMX

pixel2pixel la possibilità di controllare indipendentemente ogni singolo LED per creare eetti eye-candy,

matrici video ed animazioni pixel mapping. SUNPIX24TRI è utilizzabile anche come potente cambiacolori

in grado di riprodurre colori brillanti, intensi e saturi.

La versatilità di questo proiettore lo rende ideale per utilizzo Rental touring ma anche come una soluzio-

ne plug-n-play per l’allestimento di club e disco mediante i molti auto-show prememorizzati all’interno

dell’unità.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 24 x 3W RGB/FC LED ad alta resa luminosa

• Angolo di proiezione: 20°

• Angolo di campo: 34°

• Preset temperatura colore bianco: 3200K~10’000K

• Sistema di sintesi colore: miscelazione RGB/FullCOlor (>16 milioni di colori)

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Pannello di controllo tramite display LED (4-caratteri)

• Diverse congurazioni DMX disponibili (3, 9, 12, 72 canali) per controllo professionale o semplicato

- 3 canali: RGB

- 9 canali: Dimmer, RGB, macro, strobe, auto, speed, dimmer curve

- 12 canali: RGB, quadrant cont.

- 72 canali: 24x (RGB)

• Regolazione curva dimmer: 5 congurazioni selezionabili

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare“stepless” dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo in alluminio pressofuso, grado di protezione: IP54

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-

zione a convezione naturale

• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra

• Alimentazione:100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/VDE secure-lock

• Assorbimento medio: 100W (output no a 15 proiettori)

• Peso: 5,4kg

• Dimensioni (LxAxP): 350x280x279mm

SUNPIX 24TRI

ME NU UP D OW N ENTER MIC

SENSITIVITY

MI N MAX

PO WER I N:

100 ~ 230V AC 50/60Hz

FU SE: F 2 A, 2 40V

PO WER O UT

SA FET Y RO PE

DM X IN DMX OUT

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

4. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

5. POWER OUT output alimentazione per

connessioni di più unità in serie.

6. POWER IN spina da pannello VDE per

il collegamento ad una presa di rete

(100-240V~/50-60Hz) tramite il cavo di

rete in dotazione. Sotto la spina si trova il

portafusibile. Sostituire un fusibile difettoso

solo con uno dello stesso tipo.

7. MICROFONO per il comando tramite musica

8. REGOLATORE SENSIBILITÀ AUDIO nella

modalità sound

9. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

Fig.1

SUNPIX 24TRI

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il SUNPIX24TRI può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla

doppia staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio oc-

corrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e

supportare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.2

SUNPIX 24TRI

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il SUNPIX24TRI, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~

50-60 Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonoma-

mente il suo programma. Per spegnere il SUNPIX12TRI, staccare la spina dalla presa di rete. Per maggiore

comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il proiettore SUNPIX24TRI dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di

controllo (g.3).

Fig.3

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le diverse

funzioni o aumentare il valore della

funzione stessa

Per scorrere attraverso le

diverse funzioni o diminuire il

valore della funzione stessa

Per entrare nel menu

selezionato o confermare

il valore attuale della

funzione o l'opzione

all'interno di un menu

SUNPIX 24TRI

3.3 STRUTTURA MENU

FUNZIONAMENTO STANDALONE

Il SUNPIX24TRI dispone di diverse opzioni per il funzionamento senza un controller DMX:

3.4 MODALITÀ AUTOMATICA

Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autono-

mamente:

• Rimuovere qualsiasi controller DMX collegato all’unità.

• Premere il tasto [MENU] no a quando sul display non appare [P--], quindi premere ENTER per confermare.

MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION

Static Color C--

C-01 Red

C-02 Green

C-03 Blue

C-04 Cyan

C-05 Magenta

C-06 Yellow

C-07 White

Auto Program P--

P--1 Fade transition (Red, Green, Blue,Yellow, Purple, Cyan,White) 0% - 100% - 0%

P--2 Fade transition (Red, Green, Blue,Yellow, Purple, Cyan,White) 0% - 100%

P--3 Fade transition (Red, Green, Blue,Yellow, Purple, Cyan,White) 100% - 0 %

P--4 Auto fade transition (color randomly)

P--5 Loop of P1 - P4

P--6 Auto Colors chasing

P--7 Auto color chasing and strobe by sound active

S000 - S100 Run speed

Custom Static

Color U--

R000 - R255

Combine Red, Green and blue to create a custom, static color

G000 - G255

b000 - b255

S000 - S020

Dimming speed dIM

OFF Dimming speed: o

dIM1 Dimming speed: dim1

dIM2 Dimming speed: dim2

dIM3 Dimming speed: dim3

Personality

3CH

d001 - d512 Select DMX starting address and personality

9CH

12CH

36CH

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de ProLights

ProLights

ProLights ARIA 700SPOT Manual de usuario

ProLights

ProLights ARENACOB4FC Manual de usuario

ProLights

ProLights ARENACOB4HALO Manual de usuario

ProLights

ProLights SUPERFLOWER DMX led Manual de usuario

ProLights

ProLights ARCLED7314HD Manual de usuario

ProLights

ProLights MINIECLFRFC Manual de usuario

ProLights

ProLights LASERCOMBY Manual de usuario

ProLights

ProLights PIXIEWASHXB Manual de usuario

ProLights

ProLights LUMIPAR6UQ Manual de usuario

ProLights

ProLights STARKBLADE8 Manual de usuario

ProLights

ProLights RA2000PROFILE Manual de usuario

ProLights

ProLights TRIBE LUMIPIX12UT Manual de usuario

ProLights

ProLights CROMOSPOT500 Manual de usuario

ProLights

ProLights TRIPLESCAN Manual de usuario

ProLights

ProLights Chromatrix Manual de usuario

ProLights

ProLights AlphaPIX6T Manual de usuario

ProLights

ProLights Z8STRIP Manual de usuario

ProLights

ProLights RA2000PROFILEHB Manual de usuario

ProLights

ProLights SUNBLAST3500MAX Manual de usuario

ProLights

ProLights LUMIPIX 12QIP Manual de usuario

ProLights

ProLights SmartBat Wash Manual de usuario

ProLights

ProLights 4MOON Manual de usuario

ProLights

ProLights ARCPOD27Q Manual de usuario

ProLights

ProLights Pendant stations Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
