HALUPIX

• HALUPIX

• Staa di ssaggio

• Chiave a brugola

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

2. 2 Congiunzione orizzontale dei moduli

2. 3 Congiunzione verticale dei moduli

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità Master/Slave

3. 6 Collegamento

3. 7 Congurazione canale DMX

3. 8 Modalità DMX

3. 9 Indirizzamento DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Tabella canali DMX

3. 13 Congurazione static

3. 14 Funzioni dispositivo

3. 15 Informazioni sul dispositivo

3. 16 Impostazioni ethernet

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certicato di garanzia

HALUPIX

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• L’unità è solo per uso professionale, non per uso domestico.

• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non espor-

re il prodotto alla pioggia o all’umidità.

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima del montaggio controllare sempre le parti meccaniche ed elettriche dell’unità; non utilizzare il

prodotto nel caso in cui siano danneggiate. Le parti danneggiate devono essere sostituite da un tec-

nico qualicato.

• Non collegare il dispositivo ad un dimmer pack.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità oppure quando il dispositivo

non viene utilizzato, togliere la tensione dalla rete di alimentazione.

• Non attaccare all’unità dispositivi o accessori diversi dai prodotti della serie HALUPIX.

• Non lasciare che il cavo di alimentazione venga a contatto con altri cavi! Maneggiare il cavo di alimen-

tazione e tutte le connessioni con la rete, prestando particolare attenzione.

• Non rimuovere mai le etichette di avvertenza o informazione dall’unità.

• Non scuotere il dispositivo. Evitare la forza bruta durante l’installazione o il funzionamento del dispo-

sitivo.

• Assicurarsi che il dispositivo non sia esposto a temperature troppo elevate, umidità o polvere.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

HALUPIX

• Assicurarsi che il cavo di alimentazione non sia rovinato. Controllare il dispositivo ed il cavo di alimen-

tazione di volta in volta. Se il cavo è danneggiato, la sostituzione deve essere eettuata da un tecnico

qualicato.

• In caso di sostituzione del fusibile, utilizzare esclusivamente un fusibile con caratteristiche identiche

• Per la sospensione in sicurezza del prodotto utilizzare un cavo di sicurezza. Nell’eseguire qualsiasi in-

tervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di

utilizzo.

• L’utente è responsabile del corretto posizionamento e funzionamento dell’HALUPIX. Music & Lights

non si assume alcuna responsabilità per danni causati da un uso improprio o non corretta installazione

di questo dispositivo.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

HALUPIX

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

HALUPIX è un modulo matrice LED in grado di proiettare grache e scritte in profondità, simulando un

eetto 3D. Il sistema ottico di ultima generazione combina la sorgente composta di LEDs bianco caldo

(2800K) con delle ottiche speciali che consentono una proiezione a fasci molto stretti di 8°. L’eetto otte-

nuto è quello di un muro di LED, in grado di proiettare fasci di luce calda a lunga gittata distinguibili tra di

loro, che superano di gran lunga la potenza dei tradizionali LEDwall. HALUPIX è una matrice di 7x7 LEDs

CREE ad alta ecienza di dimensioni 50x50cm, con sistema di rigging modulare per costruire pareti di

LEDs di qualsiasi forma o supercie.

L’innovativo design elettronico e i driver impiegati orono un dimmer perfettamente lineare e stepless,

inoltre è congurabile secondo 4 modalità di curve dimmer permettendo di simulare l’eetto delle lam-

pade alogene per renderlo utilizzabile in applicazioni teatrali e televisive dove il dimming è un fattore

determinante. HALUPIX è un prodotto ideato per le rental company: design superslim, leggero e semplice

da utilizzare, tutta l’elettronica di controllo e potenza è on-board e non richiede l’utilizzo di driver esterni.

L’interfaccia utente è costituita da un intuitivo display graco LCD tramite il quale è possibile eseguire tut-

te le impostazioni, controllare la diagnostica ed eseguire l’indirizzamento del modulo secondo i protocolli

DMX512 ed Art-Net entrambi supportati.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 49 (7x7) x 3W 2800K° WarmWhite CREE LED ad alta resa luminosa

• Pixel pitch: 72mm

• Angolo di proiezione: 8°

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Pannello di controllo tramite display graco LCD

• Diverse congurazioni DMX disponibili (5, 49, 54 canali) per controllo semplicato o pixel2pixel

- 5 canali: Dimmer, strobe, auto, auto speed, dimmer mode

- 49 canali: Dimmer pixel2pixel

- 54 canali: Dimmer pixel2pixel, auto, auto speed, master dimmer, strobe, dimmer mode

• Supporta protocolli sia DMX512 che ArtNet

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare“stepless”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo in alluminio pressofuso, grado di protezione: IP20

• Rareddamento a convezione naturale

• Staa per truss rigging e hardware di collegamento tra più unità

• Hardware per montaggio verticale di no a 24 unità

• Alimentazione:100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/Powercon

• Assorbimento: 175W (output no a 12 proiettori)

• Peso: 7,5 kg

• Dimensioni (LxAxP): 500x500x81mm

HALUPIX

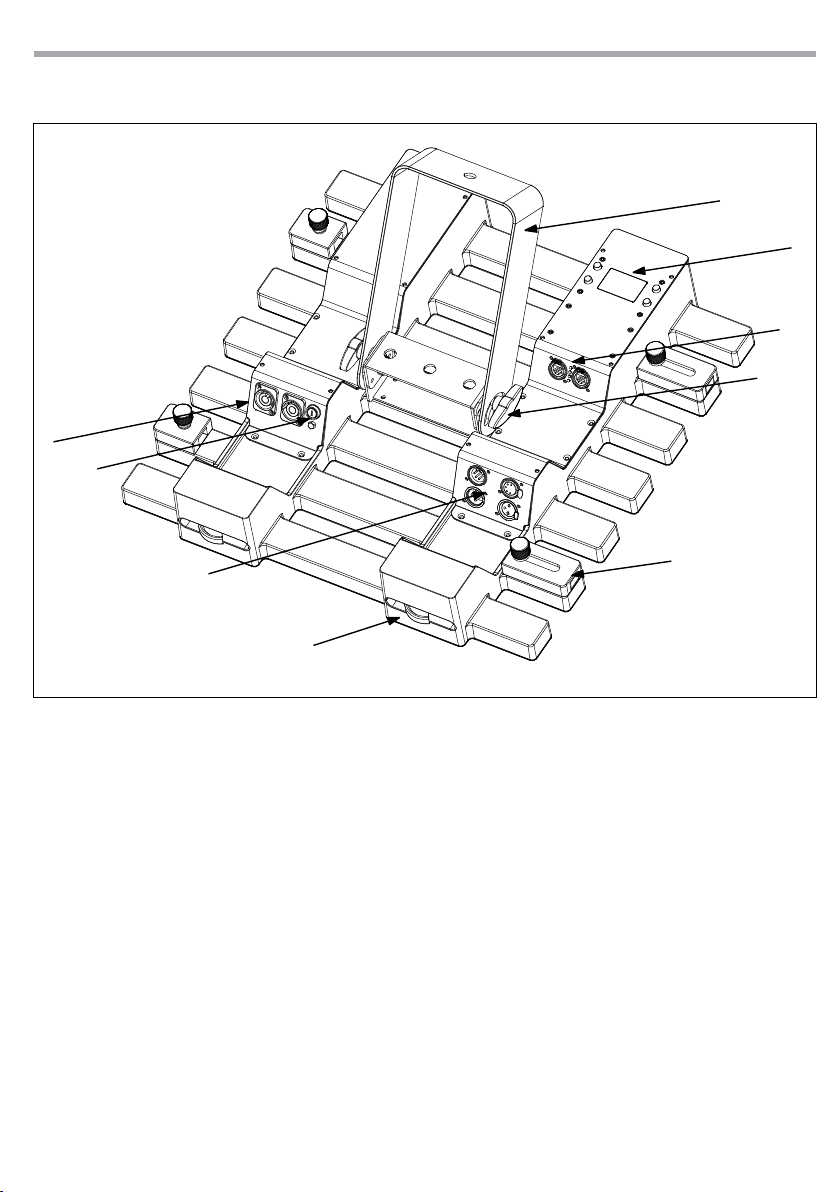

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

- Tasto MENU per selezionare il menu

d'impostazione o tornare ad un livello del

menu precedente.

- Tasto UP per scorrere attraverso le diverse

funzioni in ordine crescente o aumentare il

valore della funzione stessa.

- Tasto DOWN per scorrere attraverso le

diverse funzioni in ordine decrescente o

diminuire il valore della funzione stessa.

- Tasto ENTER per entrare nel menu

selezionato o confermare un impostazione

del menu.

4. CONNETTORI RJ45

5. HARDWARE per congurazioni orizzontali

6. HARDWARE per congurazioni verticali

7. Connettori DMX:

DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

8. ALLOGGIAMENTO FUSIBILE in caso di rottura

del fusibile, sostituire sempre con uno dello

stesso tipo e dello stesso valore.

9. Connettore di potenza:

POWER IN per il collegamento ad una presa di

rete (100-240V~/50-60Hz) tramite il cavo rete

in dotazione;

POWER OUT output alimentazione per

connessione di più unità in serie

Fig.1

HALUPIX

- 2 - INSTALLAZIONE

Per l’installazione dell’HALUPIX si consiglia di far riferimento alle precauzioni sull’installazione e alle se-

guenti linee guida generali:

1. Montare sempre il prodotto in una posizione di sicurezza e assicurarsi che ci sia abbastanza spazio per

la ventilazione, la congurazione e la manutenzione ordinaria.

2. Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

3. Assicurarsi che il prodotto non sia esposto a temperature troppo elevate, umidità o polvere.

4. Assicurarsi che la struttura sia in grado di sostenere il peso dei moduli.

2.1 MONTAGGIO

L’HALUPIX può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia

staa (g.2), l’unità può essere montata anche su una traversa. Per il ssaggio occorrono dei supporti ro-

busti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10

volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il modulo attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il modulo contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del modulo non possa superare

i 20 cm.

• Orientare la matrice intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.2

HALUPIX

2.2 CONGIUNZIONE ORIZZONTALE DEI MODULI

Ogni modulo HALUPIX può essere facilmente congiunto orizzontalmente attraverso i due sistemi di giun-

zione laterali integrati in ciascun modulo. Tali elementi di giunzione possono essere a scomparsa se non

utilizzati.

1. Avvicinare e allineare l’elemento scorrevole del sistema di giunzione del modulo 1 con la scanalatura

laterale del modulo 2 (g.3).

2. Estrarre l’elemento scorrevole e ssare la posizione mediante serraggio della relativa manopola (g.3).

3. Nella scanalatura del modulo 2 bloccare l’elemento scorrevole serrando la manopola del modulo 2.

MODULO 1 MODULO 2

Manopola di blocco elemento scorr.

Manopola di blocco posizione

Elemento scorrevole

Fig.3

HALUPIX

2.3 CONGIUNZIONE VERTICALE DEI MODULI

Ogni modulo HALUPIX può essere facilmente congiunto verticalmente attraverso i due sistemi di giunzio-

ne posti sulla parte superiore e inferiore di ciascun modulo. Tali elementi di giunzione possono essere a

scomparsa se non utilizzati.

1. Avvicinare e allineare il modulo 1 con il modulo 2.

2. Inserire la chiave a brugola (in dotazione) nella relativo innesto e girare in senso orario per estrarre l’ele-

mento semicircolare. In questo modo il modulo viene ssato saldamente in posizione e i due moduli

risultano congiunti correttamente (g.4).

MODULO 1

MODULO 2

Chiave a brugola

Innesto chiave

a brugola

Elemento

semicircolare

Fig.4

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de ProLights

ProLights

ProLights BEAMSPOT10 Manual de usuario

ProLights

ProLights TRIPLESCAN Manual de usuario

ProLights

ProLights 6 BEAM Manual de usuario

ProLights

ProLights Pendant stations Manual de usuario

ProLights

ProLights PANORAMAIPSPOT Manual de usuario

ProLights

ProLights LUMIPAR18TRI Manual de usuario

ProLights

ProLights EclProfile CT+ Manual de usuario

ProLights

ProLights V575WASH Manual de usuario

ProLights

ProLights VX1300SNOW Manual de usuario

ProLights

ProLights Mobiblast Manual de usuario

ProLights

ProLights CROMOSPOT500 Manual de usuario

ProLights

ProLights GALLERYCLIPSETU Manual de usuario

ProLights

ProLights PANORAMAIPWBX Manual de usuario

ProLights

ProLights SMARTTUBE32 Manual de usuario

ProLights

ProLights MINIECLIPSE Series Manual de usuario

ProLights

ProLights Eclipse FC Manual de usuario

ProLights

ProLights DISPLAYCOBFC Manual de usuario

ProLights

ProLights ECLIPSEHDTWC Manual de usuario

ProLights

ProLights MINIECLFRTU-DY Manual de usuario

ProLights

ProLights SUNBLAST3000FC Manual de usuario

ProLights

ProLights JETSPOT-3 Manual de usuario

ProLights

ProLights TRIBE LUMIPIX12UT Manual de usuario

ProLights

ProLights PHYROBUB Manual de usuario

ProLights

ProLights CONFETTIGUNNER Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
