ProLights PIXIEWASH Manual de usuario

MANUALE UTENTE

USER MANUAL

PIXIEWASH

WASH MoviNg HEAd

IT - EN

REV.002-01/16

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

PiXiEWASH

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Indirizzamento DMX

3. 5 Collegamenti della linea DMX

3. 6 Costruzione del terminatore DMX

3. 7 Canali DMX

3. 8 Congurazioni canali DMX

3. 9 Modalità automatica

3. 10 Regolazione focus

3. 11 Impostazioni motori

3. 12 Impostazioni del proiettore

3. 13 Impostazioni display

3. 14 Test sul dispositivo

3. 15 Reset delle funzioni

3. 16 Informazioni sul dispositivo

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

• PIXIEWASH

• Staa di ssaggio

• Cavo di segnale e alimentazione

• Cavo di sicurezza

• Manuale utente

Contenuto dell'imballo:

PiXiEWASH

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Questo prodotto è solo per uso interno.

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono

essere ostruite, in nessun caso, le aperture di aerazione.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• La temperatura massima raggiungibile sulla supercie esterna dell’unità, in condizioni di regime termi-

co, è elevata. Dopo lo spegnimento, attendere 15 minuti per il rareddamento.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

PiXiEWASH

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

PiXiEWASH

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

PIXIEWASH è la più piccola e veloce testa mobile WASH professionale mai concepita prima. Equipaggiata

con un led da 60W RGBW/FullColor, è concepita per creare colori luminosi, intensi e saturi.

La sua struttura compatta ed ultra-leggera (7 kg) e l’utilizzo di motori ultra veloci, consentono il montag-

gio in serie di una grande quantità di dispositivi, in uno spazio molto ridotto diventando lo strumento di

desiderio di ogni Light Designer, capace di aggiungere un nuovo eetto speciale al proprio show.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 1x60W LED RGBW FullColor OSRAM Ostar

• Sistema di sintesi colore: miscelazione RGBW FullColor

• Zoom: 6°-50°

• Angolo di proiezione: 6° - 22°

• Angolo di campo: 14° - 40°

• Lux @3m: 705 - 11100

• Vita media sorgente LED: >50’000 h

Dimmer/Shutter/Strobo/Colors/Pixels

• Dimmer lineare 0-100%

• Shutter indipendente ed eetti di dissolvenza e random a velocità variabile

• Ruota colori virtuale ed eetto rainbow

Eﬀetti

• Auto & SoundActive LED and motor show e funzionamento Master/slave

Elettronica

• Display Black OLED ad alta risoluzione per accesso semplicato al menu di controllo, congurazione e

assegnazione indirizzo

• 2 congurazioni DMX disponibili: 13/16 canali per ampia essibilità di controllo

• Segnale di ingresso ed uscita tramite connettori XLR 5p

• Firmware aggiornabile mediante interfaccia USB-DMX (non inclusa)

• Timer ore di vita del proiettore

• Batteria tampone per accensione dell’interfaccia display anche senza alimentazione

Struttura e corpo mobile

• Grado di isolamento: IP20

• Struttura in alluminio con coperture in policarbonato ad alta resistenza, colore nero

• Maniglie ergonomiche laterali per il trasporto

• Escursione: Pan = 540°, Tilt = 255°

• Risoluzione Pan/Tilt:16-bit Pan = 540° Pan Fine = 2,1° Tilt = 255° Tilt Fine = 2,1°

• Sospensione e ssaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) con sistema di ag-

gancio“quicklock”

Alimentazione

• Alimentazione: 100-240V 50/60Hz

• Connessioni: PowerCon IN/OUT

PiXiEWASH

• Output alimentazione per connessione di più unità in serie: no a 22 proiettori a 230V

• Consumo ad emissione massima: 113W

Peso e dimensioni

• Peso: 7 kg

• Dimensioni (LxAxP): 253x192x365 mm

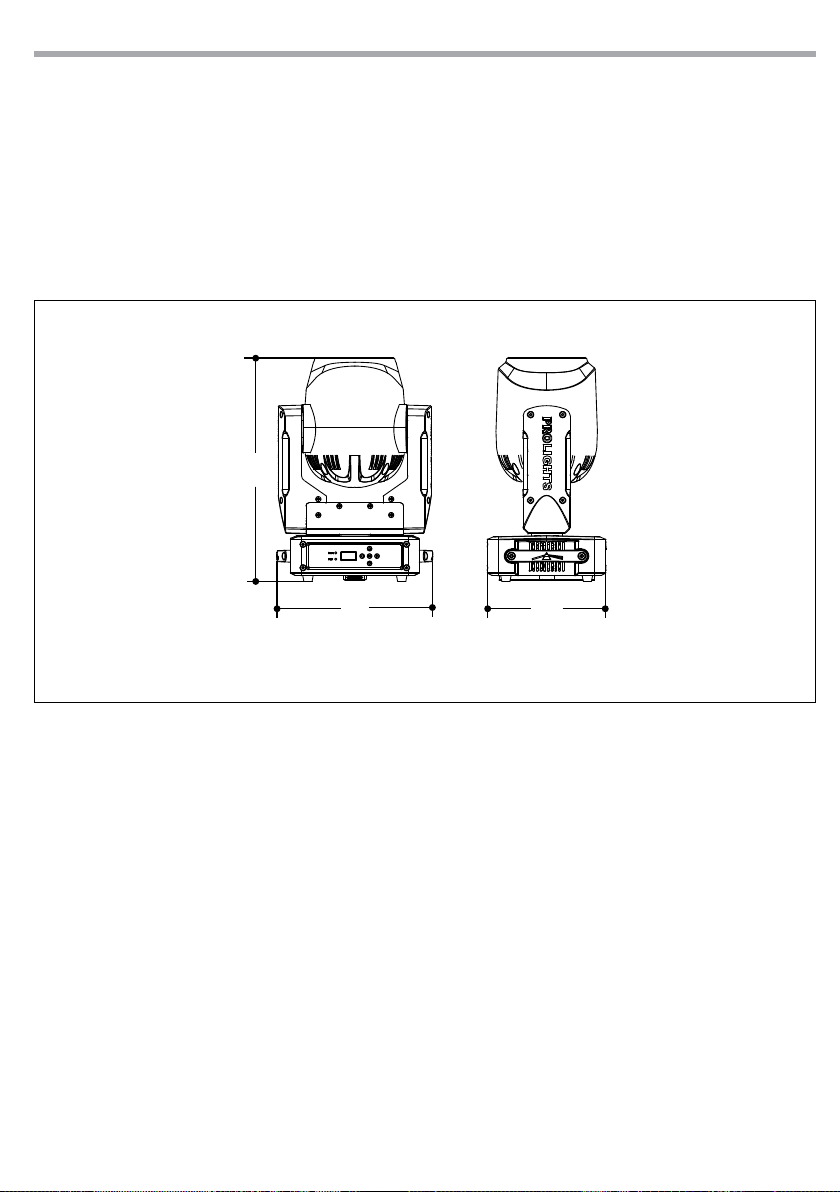

Fig.1

Disegno tecnico

192

365

253

PiXiEWASH

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

Fig.2

1. TESTA MOBILE

2. BRACCIO GIREVOLE

3. MANIGLIA PER TRASPORTO

4. INDICATORE LED "POWER"

5. INDICATORE LED "DMX"

6. PANNELLO DI CONTROLLO con

display OLED e 5 pulsanti per

l'accesso e gestione delle diverse

funzioni.

7. POWER IN (PowerCON IN): per il

collegamento ad una presa di rete

(100-240V~/50-60Hz) tramite il

cavo rete in dotazione.

8. POWER OUT (PowerCON OUT):

collegamento per l'alimentazione

all'unità successiva.

9. PORTAFUSIBILE: sostituire un

fusibile difettoso solo con uno

dello stesso tipo.

10. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +,

4 N/C, 5 N/C

11. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +,

4 N/C, 5 N/C

Pannello A

Pannello B

wash

7911

Power

DMX

Enter

PiXiEWASH

- 2 - INSTALLAZIONE

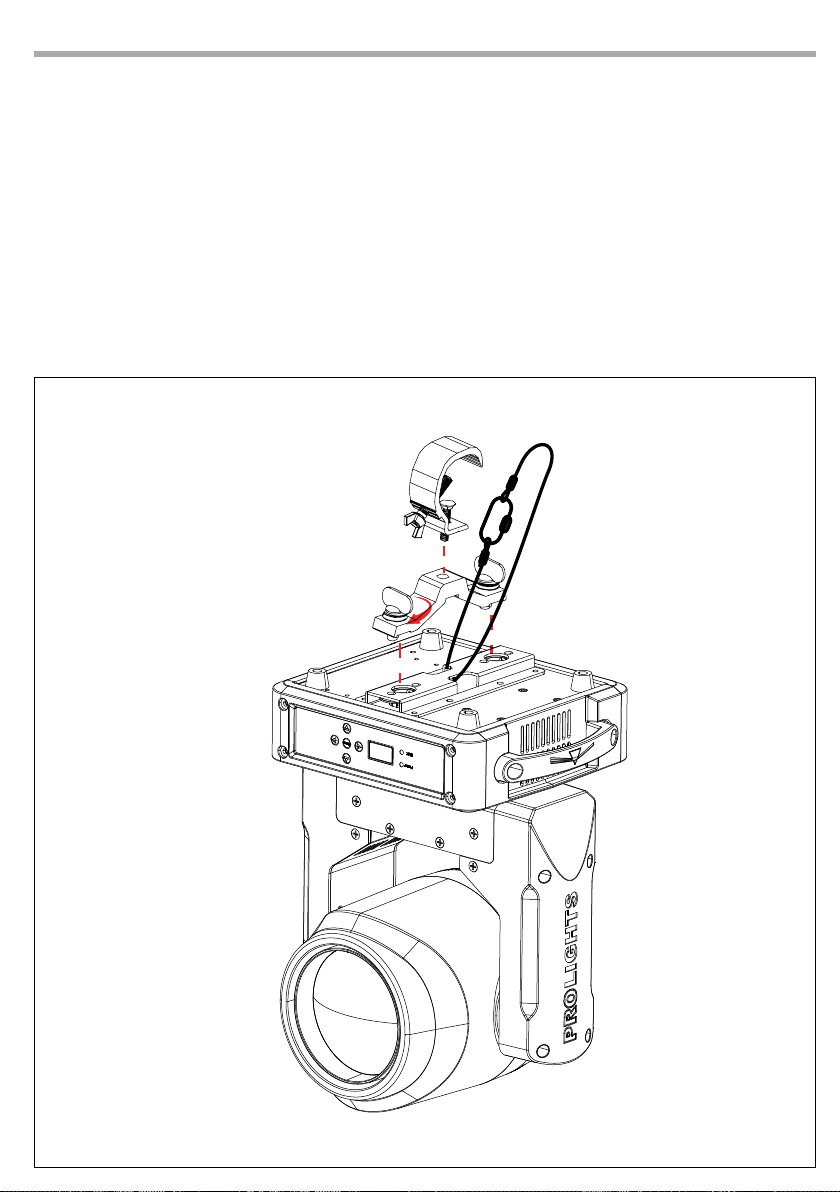

2.1 MONTAGGIO

Il PIXIEWASH può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può essere

montata anche a testa in giù, su una traversa (g.3). Per il ssaggio occorrono dei supporti robusti per il

montaggio. Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega,

sono da inserire nelle apposite sedi della piastra dove vengono bloccati con una rotazione in senso orario

(no all’arresto). Assicurarsi che l’unità sia saldamente ssata al ne di evitare vibrazioni e scivolamenti

durante il funzionamento. L’area di collocazione deve avere una stabilità suciente e supportare almeno

10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza. È asso-

lutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in partico-

lare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

CAVO DI

SICUREZZA

SUPPORTO

OMEGA

Fig.3

GANCIO

PiXiEWASH

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il PIXIEWASH inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-

60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza. Poco

dopo l’unità è pronta. Per spegnere il PIXIEWASH, staccare la spina dalla presa di rete. Per maggiore como-

dità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il PIXIEWASH dispone di un display OLED e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo

e per la loro gestione (g.4).

Fig.4 - Funzione dei tasti

UP DOWN LEFT RIGHT ENTER

Per incrementare il

valore visualizzato

oppure passare alla voce

precedente di menu

Per decrementare il

valore visualizzato

oppure passare alla voce

seguente di menu

Per entrare nel menu

principale oppure

ritornare al menu

Per passare al sotto

livello successivo

Per entrare nel menu

successivo o confermare

il valore visualizzato

oppure per attivare la

funzione visualizzata

Enter

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de DJ de ProLights

ProLights

ProLights EMERALD Manual de usuario

ProLights

ProLights STARBALL Manual de usuario

ProLights

ProLights VX1300SNOW Manual de usuario

ProLights

ProLights ECLIPSETU Manual de usuario

ProLights

ProLights DOTQ Manual de usuario

ProLights

ProLights RUBYFCX Manual de usuario

ProLights

ProLights AlphaPIX6T Manual de usuario

ProLights

ProLights RA2000PROFILE Manual de usuario

ProLights

ProLights VORTEX VXBUBBLE Manual de usuario

ProLights

ProLights Mobiblast Manual de usuario

ProLights

ProLights BEAMSPOT10 Manual de usuario

ProLights

ProLights ASTROBEAM Manual de usuario

ProLights

ProLights MINIECLFRTU-DY Manual de usuario

ProLights

ProLights ARCPOD27Q Manual de usuario

ProLights

ProLights PIXBAR4 Manual de usuario

ProLights

ProLights EclProfile CT+ Manual de usuario

ProLights

ProLights SOLAR27Q Manual de usuario

ProLights

ProLights PIXIEWASHXB Manual de usuario

ProLights

ProLights QUADMOON Manual de usuario

ProLights

ProLights PINSPOT Manual de usuario

ProLights

ProLights SUNPIX24TRI Manual de usuario

ProLights

ProLights DISPLAYCOBFC Manual de usuario

ProLights

ProLights JETSPOT-3 Manual de usuario

ProLights

ProLights PANORAMAIPSPOT Manual de usuario

Manuales populares de Equipo de DJ de otras marcas

ALPHA LITE

ALPHA LITE ALPHA 1500 Manual del propietario

Chauvet

Chauvet OVATION E-930VW Manual de usuario

Zumtobel

Zumtobel APHRODITE Home Manual de usuario

Snow Masters

Snow Masters Zig Oscillator Manual de usuario

EuroLite

EuroLite 50530554 Manual de usuario

Beamz

Beamz BUV243 Manual de usuario

thomann

thomann Stairville DJ Lase 40-G MK-III Manual de usuario

Eagletone

Eagletone 6 Eyes Flower Manual de usuario

EuroLite

EuroLite FLD-1508 Manual de usuario

Technical Pro

Technical Pro LG8xSEA Manual de usuario

JB Systems

JB Systems Lounge Laser DMX Manual de usuario

Lightmaxx

Lightmaxx Vega Halo 90 Manual de usuario

Elation

Elation FUZE WASH Z350 Manual de usuario

Maverick

Maverick MK3 WASH Manual de usuario

Infinity

Infinity TF-260C7 Fresnel Manual de usuario

Chauvet

Chauvet EVE E-50Z Manual de usuario

Eliminator Lighting

Eliminator Lighting E 138 Manual de usuario

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manual de usuario
