ProLights LUMIPAR12UQ Manual de usuario

MANUALE UTENTE

USER MANUAL

LUMIPAR12UQ

IT - EN

SUpER-SLiM pARLED

REV.002-11/15

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

LUMipAR12UQ

• LUMIPAR12UQ

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 2 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Autoshow

3. 5 Static Color

3. 6 Modalità Musicale

3. 7 Manual Color

3. 8 Funzione dimmer

3. 9 Collegamento

3. 10 Congurazione canali DMX

3. 11 Indirizzamento DMX

3. 12 Collegamenti della linea DMX

3. 13 Costruzione del terminatore DMX

3. 14 Canali DMX

3. 15 Funzionamento tramite il controller IRC

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certicato di garanzia

LUMipAR12UQ

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

LUMipAR12UQ

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

LUMipAR12UQ

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

LUMIPAR12UQ è un ParLED dal corpo super-slim, concepito per essere un wash-light multi-uso per eventi

ed installazioni in clubs. La sorgente luminosa si compone di 12x8W RGBW/FC LEDs ad alta ecienza, in

grado di riprodurre colori brillanti, intensi e saturi. LUMIPAR12UQ è compatibile con il controller remoto

ad infrarossi, per un utilizzo intuitivo ed interattivo senza la necessità di unità DMX esterne. LUMIPA-

R12UQ può essere controllato in wireless attraverso il ricevitoreWi-Fi USB opzionale, in combinazione con

Wibox e l’App SmartColor per smartphone.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 12x8W RGBW/FC LED ad alta resa luminosa

• Lux@3m: 1461 lux

• Angolo di proiezione: 13°

• Angolo di campo: 31°

• Preset temperatura colore bianco: 3200K~10’000K

• Sistema di sintesi colore: miscelazione RGBW/FullColor (>16 milioni di colori)

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Pannello di controllo tramite display LED

• Diverse congurazioni DMX disponibili (4, 9 canali) per controllo professionale o semplicato

- 4 canali: RGBW

- 9 canali: RGBW, macro, strobe, auto programs, dimmer, dimmer mode

• Modalità IR: Ricevitore Infrarossi incorporato per remote controller

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità Sound: attivazione musicale tramite microfono interno, controllo sensibilità

• Modalità colori statici: riproduzione statica di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare“stepless”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo in alluminio pressofuso, grado di protezione: IP20

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-

zione a convezione naturale

• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra

• Porta USB per ricevitore USB Wi-Fi (opzionale)

• Alimentazione:100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/VDE

• Assorbimento medio: 96W

• Peso: 2,3 kg

• Dimensioni (LxAxP): 246x209x230 mm

LUMipAR12UQ

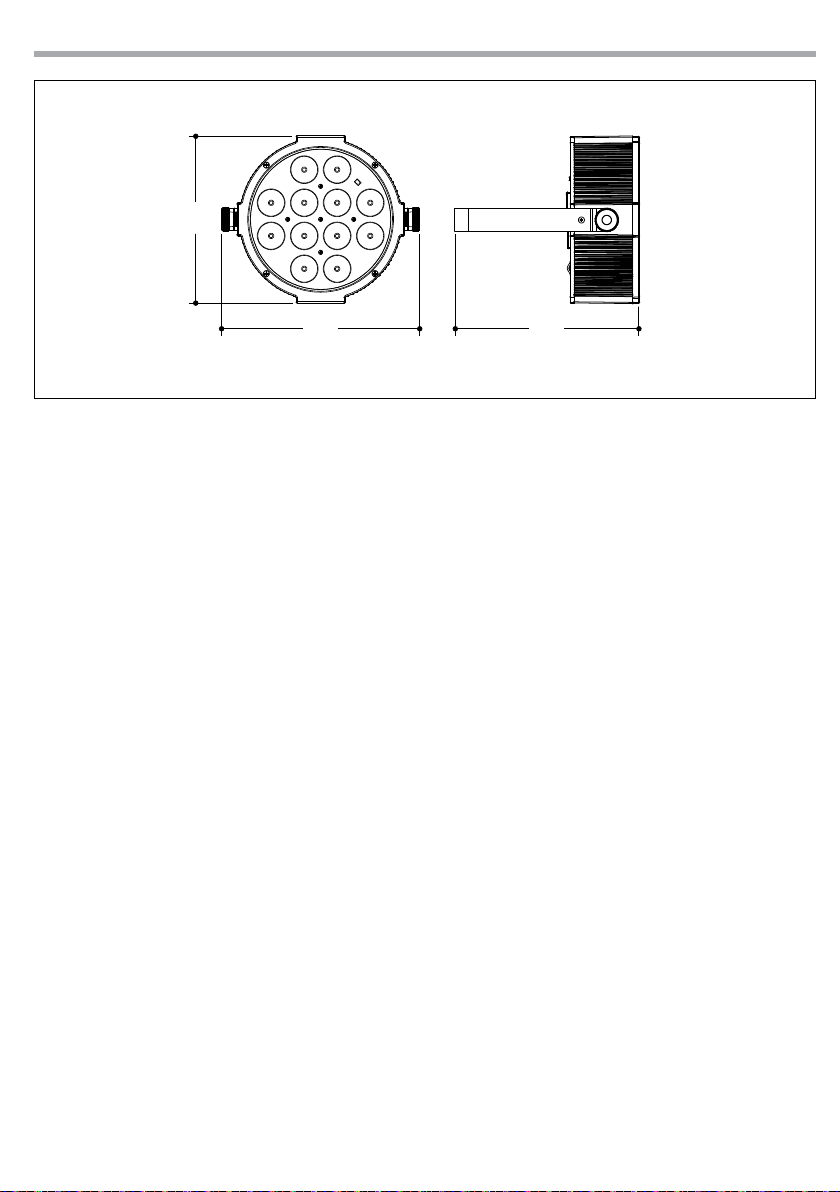

Disegno tecnico

Fig.1

209

246 230

Fig.2 - Pannello posteriore

LUMipAR12UQ

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio.

3. POWER IN spina da pannello VDE per

il collegamento ad una presa di rete

(100-240V~/50-60Hz) tramite il cavo di rete

in dotazione. Accanto alla spina si trova il

portafusibile. Sostituire un fusibile difettoso

solo con uno dello stesso tipo.

4. POWER OUT output alimentazione per

connessioni di più unità in serie.

5. MICROFONO per il comando tramite segnale

musicale

6. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

7. SAFETY EYE per l’aggancio al cavo di sicurezza

8. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

9. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

10. Universal Serial Bus (USB)

3 8 95 6

7 104

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

LUMipAR12UQ

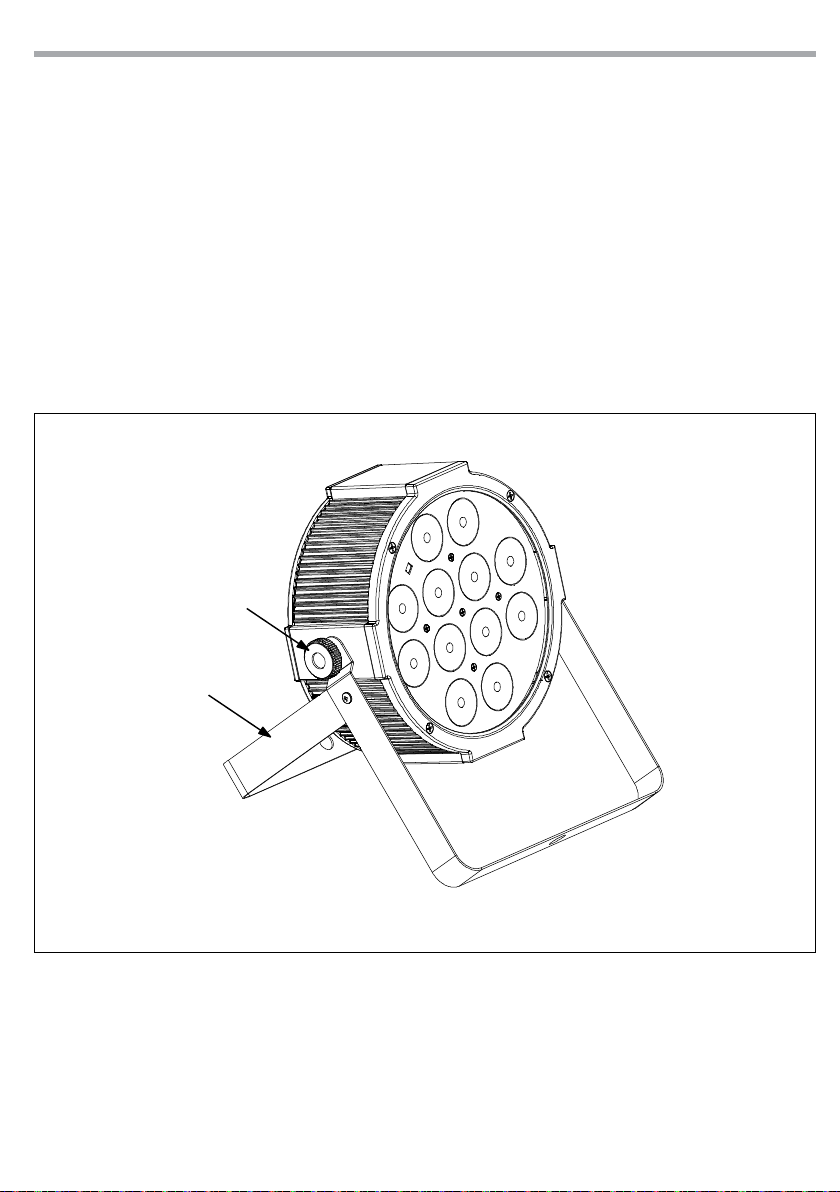

Fig.3

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il LUMIPAR12UQ può essere collocata su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla

doppia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio oc-

corrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e

supportare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

LUMipAR12UQ

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il LUMIPAR12UQ, inserire la spina del cavo di alimentazione in una presa di rete

(100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere

autonomamente il suo programma. Per spegnere il LUMIPAR12UQ, staccare la spina dalla presa di rete. Per

maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il LUMIPAR12UQ dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo

(g.4).

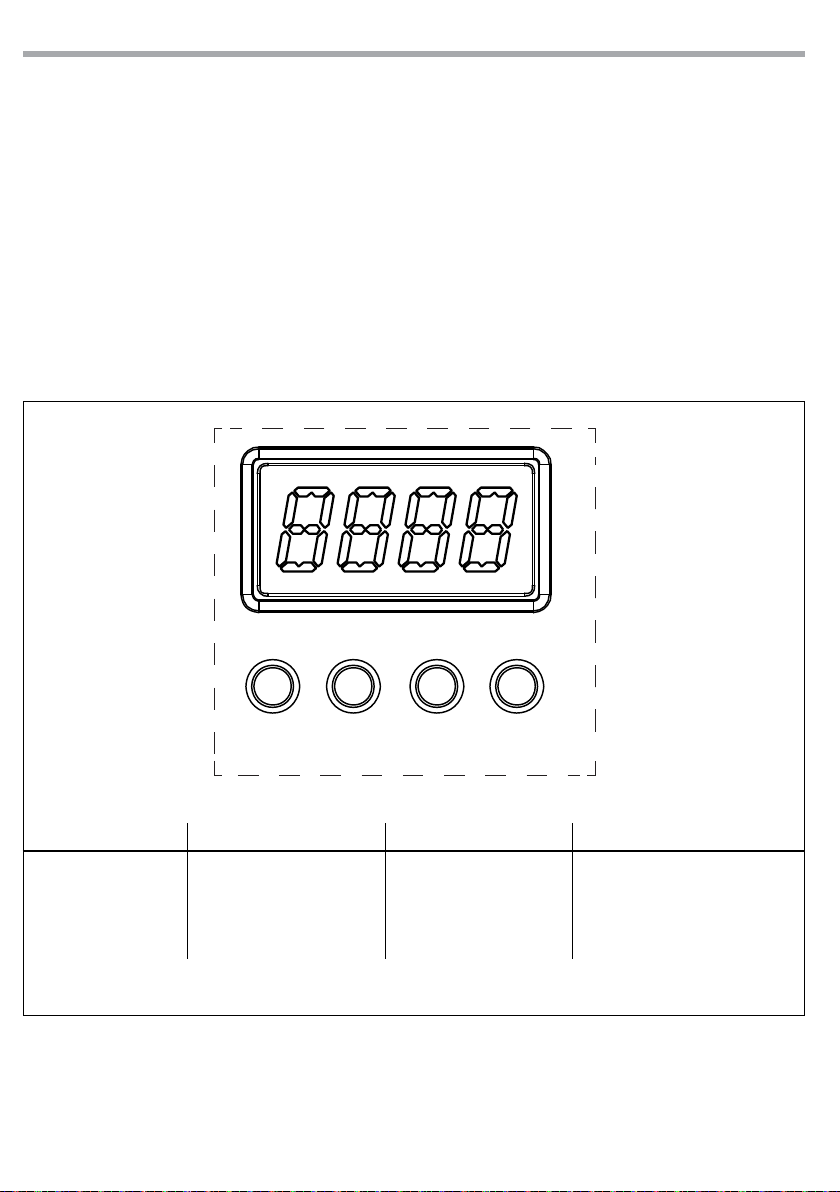

Fig.4 - Funzione dei tasti

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

MENU UP DOWN ENTER
