LevelOne GEP-0520 Manual de usuario

GEP-0520

4 GE PoE + 1 GE Switch

GEP-0521

4 GE PoE-Plus + 1 GE Switch

Quick Installation Guide

English

Deutsch

Français

Español

Nederlands

Dansk

Italiano

Ελληνικά

Português

Svenska

Slovenščina

繁體中文

한국어

Русский

Polski

LED Status

Data Rate

UPLINK

LAN

PoE

10/100Mbps

Orange

Green

10/100/1000Mbps

Green

Installation Steps

Connect AC Power Adaptor to GEP-0520/0521, and

“Power” LED will be on.

Verbinden Sie das Netzteil mit dem GEP-0520/0521, und

die "Power" LED leuchtet auf.

Branchez l’adaptateur secteur sur le GEP-0520/0521, le

voyant DEL “Power” (Marche) s’allume.

Conecte el Adaptador de Corriente al GEP-0520/0521; el

LED “Power” deberá encenderse.

Sluit de wisselstroomadapter van aan op de

GEP-0520/0521. De "Power"-LED licht op.

Forbind AC Power Adaptor til GEP-0520/0521 , og “Power”

LED vil blive tæ ndes.

Collegare l’adattatore di corrente a GEP-0520/0521, il LED

“Power” si accenderà.

Step 1

Συνδέστε το τροφοδοτικό AC Power Adaptor στην πρίζα

και στην συνέχεια στο GEP-0520/0521. Η ενδεικτική λυχνία

“Power” θα ανάψει.

Conecte o Adaptador de Energia AC ao GEP-0520/0521, e

o LED “Power” (Energia) acenderá.

Anslut nätadaptern till GEP-0520/0521 och “Power” LED

ska tändas.

Povežite priloženi napajalnik v GEP-0520/0521 in v

električno omrežje.

將AC 電源接到 GEP-0520,然後電源 LED 燈將亮起。

AC 전원 아답타 를본제품(GEP-0520/0521)에

연결하시면, “Power” LED 창에 점등이 됩니다.

Подключите сетевой блок питания GEP-0520/0521,

после этого начнет светиться индикатор «Power»

(Питание).

Podłącz adapter zasilania prądem zmiennym do

GEP-0520/0521, po czym zaświeci się dioda LED “Power

(Zasilanie)”.

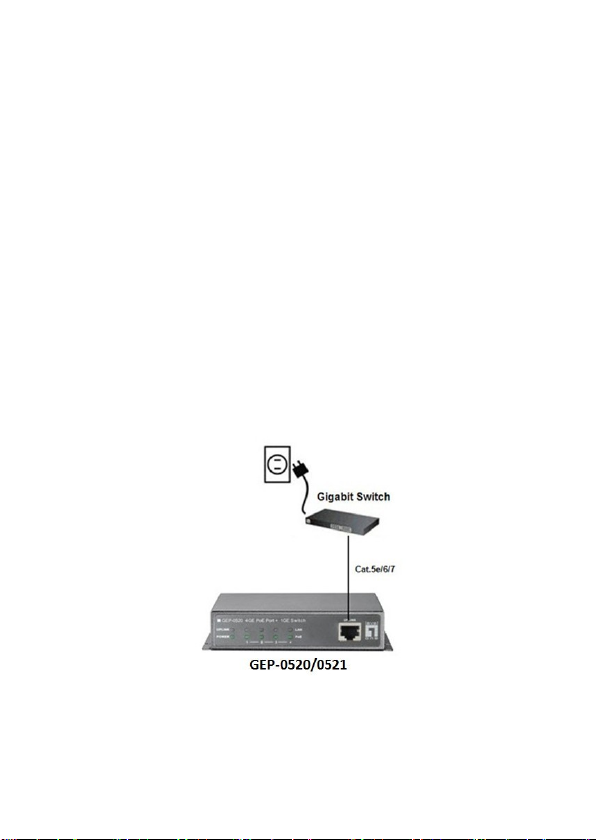

Connect “UPLINK” port on GEP-0520/0521 to Gigabit

switch via Cat.5e/6/7 cables, and UPLINK LED will be on.

Verbinden Sie den "UPLINK" Port des GEP-0520/0521 via

Cat. 5e/6/7 Kabel mit dem Gigabit Switch und die

"UPLINK” LED wird aufleuchten.

Connectez le port “UPLINK” (AMONT) du GEP-0520/0521

sur le commutateur Gigabit avec un câble cat. 5e/6/7 ; le

voyant DEL UPLINK s’allume.

Conecte el Puerto “UPLINK” en el switch GEP-0520/0521

vía cables Cat.5e/6/7; el LED “UPLINK” deberá

encenderse

Sluit de "UPLINK"-poort op de GEP-0520/0521 aan op de

Gigabit-switch via Cat. 5e/6/7-kabels en de UPLINK-LED

zal oplichten.

Forbind “UPLINK” port på GEP-0520/0521 til Gigabit

switch via Cat.5e/6/7 kabler, og UPLINK LED vil blive

tæ ndes.

Collegare la porta “UPLINK” di GEP-0520/0521 allo switch

Gigabit usando i cavi Cat. 5e/6/7, il LED UPLINK si

accenderà.

Συνδέστε με καλώδιο δικτύου κατηγορίας Cat.5e/6/7, την

θύρα “UPLINK”τουGEP-0520/0521 με μια θύρα του

Gigabit switch. Η ενδεικτική λυχνία “UPLINK” θα ανάψει.

Conecte a porta “UPLINK” no GEP-0520/0521 para a

chave Gigabit pelos cabos Cat.5e/6/7 e o LED UPLINK

acenderá.

Anslut “UPLINK” porten på GEP-0520/0521 till en Gigabit

switch via Cat.5e/6/7 kabel, och UPLINK LED ska tändas.

Povežite “UPLINK” port na GEP-0520/0521 z Gigabitnim

stikalom s Cat.5e/6/7 mrežnim kablom, prižgala se bo

UPLINK LED lučka.

透過網路線 Cat.5e/6/7 連接 GEP-0520/0521 上的 UPLINK

埠到 Gigabit 交換器然後 UPLINK LED 燈將亮起.

Step 2

제품의 “UPLINK” 포트와 기가비트 스위칭 허브를

랜케이블(Cat.5e/6/7)로연결하면, UPLINK LED 창이

점등됩니다.

Подключите порт «UPLINK» (Восходящий) на

GEP-0520/0521 к гигабитному коммутатору кабелем

категории 5e/6/7, после этого начнет светиться

индикатор «UPLINK» (Восходящий).

Podłącz port “UPLINK (PRZESYŁANIE DANYCH)”

GEP-0520/0521 do przełącznika Gigabit poprzez kable

Kat.5e/6/7, po czym zaświeci się dioda LED UPLINK

(PRZESYŁANIE DANYCH).

Connect “LAN” ports on PoE device to “LAN” port on

GEP-0520/0521 via Cat 5e/6/7, and make sure “PoE” &

LAN LEDs will be on.

Verbinden Sie die "LAN" Ports der PoE-Geräte mit den

"LAN"-Anschlüssen des GEP-0520/0521 via Cat. 5e/6/7

Kabel, und stellen Sie sicher, daß die "PoE & LAN” LEDs

aufleuchten.

Connectez le port “LAN” du périphérique PoE sur le port

“LAN” du GEP-0520/0521 avec un câble cat. 5e/6/7, et

vérifiez que les voyants DEL “PoE” et LAN s’allument bien.

Conecte los puertos “LAN” en el dispositivo PoE al puerto

“LAN” del GEP-0520/0521 vía Cat 5e/6/7; asegúrese de

que los LEDs “PoE” & “LAN” se enciendan.

Sluit de "LAN"-poorten op het PoE-apparaat aan op de

"LAN"-poort op de GEP-0520/0521 via Cat 5e/6/7-kabels

en controleer of de "PoE"- & LAN-LED's ingeschakeld zijn.

Forbind “LAN” porte på PoE enhed til “LAN” port på

GEP-0520/0521 via Cat 5e/6/7, og tjek at “PoE” & LAN

LEDs bliver tæ ndt.

Collegare le porte “LAN” del dispositivo PoE alla porta

“LAN” di GEP-0520/0521 usando i cavi Cat. 5e/6/7 ed

accertarsi che i LED “PoE” e LAN si accendano.

Συνδέστε στις θύρες “LAN” τουGEP-0520/0521, τις

δικτυακές συσκευές PoE, με καλώδιο δικτύου κατηγορίας

Cat 5e/6/7, και ελέγξτε ότι οι ενδεικτικές λυχνίες “PoE” &

LAN έχουν ανάψει.

Conecte as portas “LAN” no dispositivo PoE à porta “LAN”

no GEP-0520/0521 pelo Cat 5e/6/7 e se certifique que os

LEDs “PoE” e LAN acenderão.

Anslut “LAN” porten på PoE enheten till “LAN” porten på

GEP-0520/0521 via Cat 5e/6/7 kabel och säkerställ att

“PoE” & LAN LED lyser.

Povežite “LAN” porte PoE naprav z “LAN” porti na

GEP-0520/0521 z mrežnim kablom in preverite, da gorijo

“PoE” & LAN LED lučke.

Step 3

透過網路線 Cat 5e/6/7 連接在 PoE 裝置上的 LAN 埠, 並確

定PoE 和LAN LED 燈將亮起。

사용하시는 PoE 장비의 “LAN” 포트와

본제품(GEP-0520/0521)의“LAN” 포트를 랜케이블(Cat

5e/6/7)로연결하면, “PoE” & LAN LED 창이

점등됩니다.

Подключите порты «LAN» (ЛВС) на PoE-устройствах к

портам «LAN» (ЛВС) на GEP-0520/0521 кабелями

категории 5e/6/7 и удостоверьтесь, что начали

светиться индикаторы «PoE» (Питание по Ethernet) и

«LAN» (ЛВС).

Połącz porty “LAN” urządzenia PoE z portem “LAN”

GEP-0520/0521, kablami Kat 5e/6/7 i sprawdź, czy

zaświecą się diody LED “PoE” i LAN.

Check whether the PoE device is on. If not, please make

sure all cables are connected correctly.

Prüfen Sie, ob die PoE-Geräte eingeschaltet sind. Wenn

nicht, stellen Sie bitte sicher, dass alle Kabel korrekt

angeschlossen sind.

Vérifiez que le périphérique PoE est bien allumé. Sinon,

vérifiez que tous les câbles sont bien connectés

correctement.

Verifique si el dispositibo PoE está encendido. Si no, por

favor asegúrese de que todos los cables está conectados

correctamente.

Controleer of het PoE-apparaat is ingeschakeld. Indien dat

niet het geval is, moet u controleren of alle kabels correct

zijn aangesloten.

Tjek om PoE enheden er på. Hvis ikke sikker dig at alle

kabler er forbundet korrekt.

Controllare che il dispositivo PoE sia acceso. In caso

contrario, assicurarsi che tutti i cavi siano collegati in modo

corretto.

Step 4

Έλεγξτε αν η συσκευές ΡΟΕ είναι ενεργές. Αν όχι, ελέγξτε

ότι όλα τα καλώδια είναι σωστά συνδεδεμένα.

Verifique se o dispositivo PoE está ligado. Caso contrário,

favor se certificar se todos os cabos estão conectados

corretamente.

Kontrollera att PoE enheten är påslagen. Om inte

kontrollera att alla kablar är korrekt anslutna.

Preverite, če se PoE naprave prižgejo. V nasprotnem

primeru preverite, če ste pravilno povezali kable.

檢查 PoE 裝置是否正常運作。如果否,請確定所有的網路線

被正確連接。

PoE 장비가 작동되는지 확인하여 주십시요. 작동되지

않을 경우에는 모든 케이블이 바르게 연결이

되어있는지 확인하여 주십시요.

Проверьте, что PoE-устройство включено. Если оно не

включено, проверьте правильность подключения всех

кабелей.

Sprawdź, czy jest włączone urządzenie PoE. Jeśli nie,

upewnij się, że są podłączone prawidłowo wszystkie kable.
