LaserLiner SmartVision-Laser Manual de usuario

SmartVision-LaserSmartVision-Laser

Laser

515 nm

1HG 1VG

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-

zweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine

oder mehrere Funktionen ausfallen oder die Batterieladung

schwach ist.

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen

bewusst zu schließen und der Kopf sofort aus dem Strahl zu

bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals

mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind

während des Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst

durch Absperrungen und Stellwände begrenzen und den

Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 515 nm

EN 60825-1:2014

Lesen Sie die Bedienungsanleitung, das beiliegende

Heft „Garantie- und Zusatzhinweise“ sowie die aktu-

ellen Informationen und Hinweise im Internet-Link am

Ende dieser Anleitung vollständig durch. Befolgen Sie

die darin enthaltenen Anweisungen. Diese Unterlage

ist aufzubewahren und bei Weitergabe der Laserein-

richtung mitzugeben.

Der automatische Kreuzlinien-Laser zum Aussrichten von

Fliesen, Ständerwerk, Fenster, Türen etc.

SmartVision-Laser

–

+–

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie

2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen

mit Herzschrittmachern, sind zu beachten. Die Möglichkeit

einer gefährlichen Beeinussung oder Störung von und durch

elektronische Geräte ist gegeben.

Zum Transport immer alle Laser ausschalten und Pendel

arretieren, AN/AUS-Schalter (4) nach rechts schieben.

1Batterien einlegen

Das Batteriefach öffnen und

Batterien (2 x Typ AA) gemäß

den Installations symbolen

einlegen. Dabei auf korrekte

Polarität achten.

Ca. 6-mal heller als ein typischer Laser

mit 630 - 660 nm

Grüne Lasertechnologie

Lasermodule in der DLD-Ausführung stehen

für eine hohe Qualität der Linie, ein sauberes,

klares und dadurch gut sichtbares Linienbild. Im Gegensatz zu

früheren Generationen sind sie temperaturstabiler und energie-

effizienter.

Das menschliche Auge hat zudem eine höhere Empfindlichkeit

im Wellenbereich des grünen Laser als zum Beispiel beim roten

Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur

roten sehr viel heller.

Grüne Laser – speziell in der DLD-Ausführung – bieten also

Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter

ungünstigen Bedingungen.

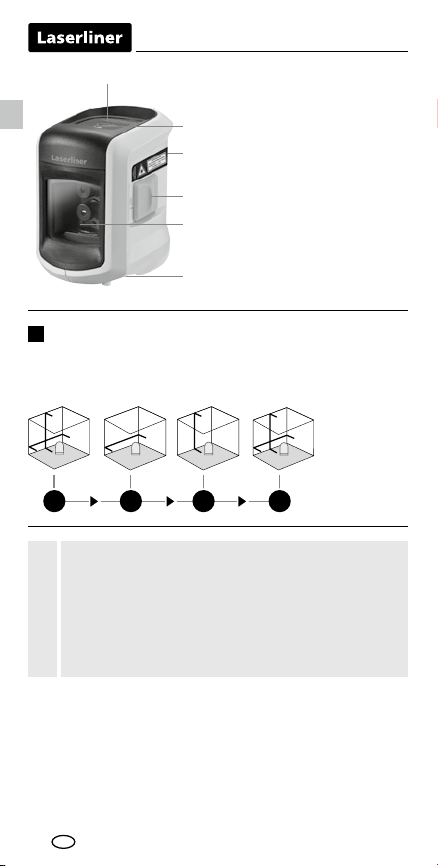

Wahltaste Laserlinien

LED Nivellierung

rot: Nivellierung aus

grün: Nivellierung ein

Batteriefach (Rückseite)

AN/AUS-Schalter;

Transportsicherung

Laseraustrittsfenster

1/4”-Stativgewinde

(Unterseite)

LASER LASER LASER LASER

2Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, AN/AUS-Schalter nach links

schieben. Das Laserkreuz erscheint. Mit der Wahltaste können

die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss

die Transportsicherung gelöst sein. Die LED leuchtet

konstant grün. Sobald sich das Gerät außerhalb des

automatischen Niverllierbereichs von 5° befindet,

blinken die Laserlinien und die LED leuchtet rot auf.

Positionieren Sie das Gerät so, das es sich innerhalb

des Nivellierbereichs befindet. Die LED wechselt

wieder auf grün und die Laserlinien leuchten konstant.

SmartVision-Laser

2,5 m

<2,5 mm = OK

3Neigungsmodus

Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach

rechts schieben. Die Laser mit der Wahltaste anschalten und

auswählen. Jetzt können schiefe Ebenen angelegt werden. In

diesem Modus kann nicht horizontal bzw. vertikal nivelliert

werden, da sich die Laserlinien nicht mehr automatisch aus-

richten. Die LED leuchtet konstant rot.

Überpüfung der

horizontalen Linie

Gerät ca. 5 m von einer Wand

aufstellen und Laserkreuz ein-

schalten. Punkt B an der Wand

markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und

Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von

Punkt C ± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt.

Vorgang durch Schwenken nach links wiederholen.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot

mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei

frei pendeln. Gerät einschalten und den vertikalen Laser auf die

Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz,

wenn die Abweichung zwischen Laserlinie und Lotschnur nicht

größer als ± 2,5 mm beträgt.

Überprüfen Sie regelmäßig die Kalibrierung vor dem

Gebrauch, nach Transporten und langer Lagerung.

LASER LASER LASER LASER LASER

A2 A2

< 0,5 mm / m = OK

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf

Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt

A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen

Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind.

5 m voneinander entfernt sind. Schalten Sie das Gerät ein

(LASERKREUZ AN). Zur optimalen Überprüfung bitte ein

Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Wenn A2 und A3 mehr als 0,5 mm / m auseinander

liegen, ist eine Justierung erforderlich. Setzen Sie

sich mit Ihrem Fachhändler in Verbindung oder

wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

SmartVision-Laser

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuch-

teten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-

und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer

längeren Lagerung. Lagern Sie das Gerät an einem sauberen,

trockenen Ort.

Technische Daten

Selbstnivellierbereich ± 5°

Genauigkeit ± 0,5 mm / m

Arbeitsbereich

(von Raumhelligkeit

abhängig)

20 m

Laserwellenlänge 515 nm

Laserklasse 2 / < 1 mW

Stromversorgung 2 x 1,5 V Alkalibatterien

(Typ AA, LR6)

Betriebsdauer 15 Std. (Alkalibatterien)

Arbeitsbedingungen

0 ... 50°C, Luftfeuchtigkeit max.

80% rH, nicht kondensierend,

Arbeitshöhe max. 4000 m über

NN (Normalnull)

Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit

max. 80% rH

Abmessungen (B x H x T) 60 x 90 x 77 mm

Gewicht (inkl. Batterien) 275 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für

den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=smavislas

Technische Änderungen vorbehalten. 18W23

General safety instructions

–

The device must only be used in accordance with its

intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys.

Keep out of reach of children.

– Modications or changes to the device are not permitted, this

will otherwise invalidate the approval and safety specications.

–

Do not expose the device to mechanical stress, extreme

temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its

functions fail or the battery charge is weak.

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should

shut their eyes and immediately move away from the beam.

– Under no circumstances should optical instruments

(magnifying glass, microscope, binoculars) be used to look

at the laser beam or reections.

– Do not use the laser at eye level (1.40 ... 1.90 m)

– Reective, specular or shiny surfaces must be covered whilst

laser devices are in operation.

– In public areas shield off the laser beam with barriers and

partitions wherever possible and identify the laser area with

warning signs.

Safety instructions

Using class 2 lasers

Completely read through the operating instructions, the

"Warranty and Additional Information" booklet as well

as the latest information under the internet link at the

end of these instructions. Follow the instructions they

contain.This document must be kept in a safe place and

if the laser device is passed on, this document must be

passed on with it.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 515 nm

EN 60825-1:2014

The automatic cross-line laser for aligning tiles,

wall studding, windows, doors etc.

SmartVision-Laser

–

+–

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic

compatibility regulations and limits in accordance with

the EMC Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals,

aircraft, petrol stations or in the vicinity of people with

pacemakers – may apply. There is a possibility of a dangerous

impact on – or interference with – electronic devices.

6 times brighter than a typical 630 - 660 nm

laser

Green laser technology

Laser modules in DLD design stand for high line

quality as well as a clean and clear and there-

fore easily visible line image. Unlike previous generations they

are more temperature-stable and energy efficient.

Furthermore, the human eye has a higher sensitivity to the

wave range of the green laser than the red laser, for example.

This makes the green laser diode appear much brighter than

the red one.

Green lasers, especially in the DLD design, thus offer advantages

with regards to how visible the laser line is under unfavourable

conditions.

Always turn off all lasers and latch the pendulum in place

before transporting, ON/OFF switch in its „OFF“ position!

1Inserting batteries

Open the battery compartment

and insert batteries (2 x type AA)

according to the symbols. Be

sure to pay attention to polarity.

LASER LASER LASER LASER

Laser line selection button

LED levelling

red: levelling off

green: levelling on

Battery compartment

(backside)

ON / OFF switch,

transport retainer

Laser output windows

1/4“ tripod threads

(bottom)

2Horizontal and vertical levelling

Release the transport restraint, set the ON/OFF switch to „ON“.

The laser cross will appear. The laser lines can be switched

individually with the selection button.

The transport restraint must be released for horizontal

and vertical levelling. The LED shows a permanent

green light. The laser lines ash and the LED lights red

as soon as the device is outside the automatic levelling

range of 5°. Position the device such that it is within

the levelling range. The LED switches back to green

and the laser lines stop ashing (steady light).

Otros manuales para SmartVision-Laser

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner VideoScope XL Manual de usuario

LaserLiner

LaserLiner SensoCommander 120 Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner TelePod Plus 330 cm Manual de usuario

LaserLiner

LaserLiner CombiRangeXtender 40 Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T2 Manual de usuario

LaserLiner

LaserLiner Quadrum OneTouch Manual de usuario

LaserLiner

LaserLiner DampMaster Plus Manual de usuario

LaserLiner

LaserLiner X1-Laser Manual de usuario

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

LaserLiner

LaserLiner AutoControl-Master ACM Manual de usuario

LaserLiner

LaserLiner RollPilot Mini Manual de usuario

LaserLiner

LaserLiner ClampMeter XP Manual de usuario

LaserLiner

LaserLiner SensoLite 410 Manual de usuario

LaserLiner

LaserLiner DampFinder Manual de usuario

LaserLiner

LaserLiner AC-Tracer Manual de usuario

LaserLiner

LaserLiner LaserRange-Master X2 Manual de usuario

LaserLiner

LaserLiner SensoPilot Pro Manual de usuario

LaserLiner

LaserLiner DampMaster Manual de usuario

LaserLiner

LaserLiner ClimaHome-Check Manual de usuario

LaserLiner

LaserLiner Revolution Manual de usuario

LaserLiner

LaserLiner SmartLine-Laser 360 Manual de usuario

LaserLiner

LaserLiner MoistureMaster Compact Manual de usuario

LaserLiner

LaserLiner ActiveFinder Pro Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
