LaserLiner SuperLine 2D Manual de usuario

SuperLine 2D

Laser

635 nm

Linienlaser zum Ausrichten auf allen Oberächen

– Exaktes horizontales und vertikales Ausrichten von Objekten

– Einfache Einstellung beliebiger Neigungen mit 360° drehbarer

Winkelskala

– Geeignet für Anwendungen am Boden und an der Wand

– Sichere und beschädigungsfreie Anbringung mit Spezial-

stiften auf Feinputz, Tapeten, Holz, furnierten Flächen usw.

– Alternativ: Anbringung mit optionalen Klebestreifen Laserliner

ConTacts

– Starke Haftmagnete zur Befestigung auf metallischen Flächen

– Gut erkennbare, beleuchtete Libelle

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40...1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind

während des Betriebes von Lasereinrichtungen abzudecken.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2014/AC:2017

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Allgemeine Sicherheitshinweise

– Achtung: Nicht direkt in den Strahl sehen!

– Der Laser darf nicht in die Hände von Kindern gelangen!

– Gerät nicht unnötig auf Personen richten.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine

oder mehrere Funktionen ausfallen oder die Batterieladung

schwach ist.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen

Informationen und Hinweise im Internet-Link am Ende

dieser Anleitung vollständig durch. Befolgen Sie die

darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe des Gerätes

mitzugeben.

SuperLine 2D

1Einlegen der Batterien

Batteriefach (4) öffnen

und Batterien gemäß

den Installationssymbolen

einlegen. Dabei auf

korrekte Polarität achten.

–

Sicherheitshinweise

Gefährdung durch starke Magnetfelder

– Starke Magnetfelder können schädliche Einwirkungen auf

Personen mit aktiven Körperhilfsmitteln (z.B. Herzschritt-

macher) und an elektromechanischen Geräten (z.B. Magnet-

karten, mechanischen Uhren, Feinmechanik, Festplatten)

verursachen.

– Hinsichtlich der Einwirkung starker Magnetfelder auf Personen

sind die jeweiligen nationalen Bestimmungen und Vorschriften

zu berücksichtigen, wie beispielsweise in der Bundesrepublik

Deutschland die berufsgenossenschaftliche Vorschrift BGV

B11 §14 „Elektromagnetische Felder“.

– Um eine störende Beeinussung zu vermeiden, halten Sie die

Magnete stets in einem Abstand von mindestens 30 cm von

den jeweils gefährdeten Implantaten und Geräten entfernt.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für

die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie

2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern,

in Flugzeugen, an Tankstellen, oder in der Nähe von Personen

mit Herzschrittmachern, sind zu beachten. Die Möglichkeit

einer gefährlichen Beeinussung oder Störung von und durch

elektronische Geräte ist gegeben.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst

durch Absperrungen und Stellwände begrenzen und den

Laserbereich durch Warnbeschilderung kennzeichnen.

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40...1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind

während des Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst

durch Absperrungen und Stellwände begrenzen und den

Laserbereich durch Warnbeschilderung kennzeichnen.

321

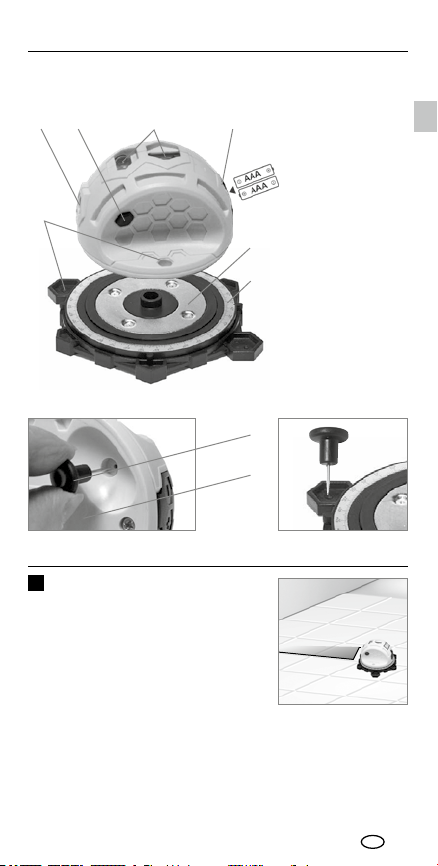

2Anwendungen auf dem Boden

Das Gerät mit der Grundplatte auf

den Boden setzen und einschalten. Bei

dieser Anwendung werden die Libel-

len (3) nicht benötigt. Die Libellen sind

nicht zur Auageäche justiert, das

Gerät kann daher nicht als Wasser-

waage verwendet werden.

Laseraustritts-

öffnung

EIN / AUS-

Schalter

Beleuchtete

Libellen

Batteriefach

Grundplatte

Skalenring

Spezialstifte

Magnetische

Geräteunterseite

Befestigungs

punkte für

Spezialstifte

SuperLine 2D

5Winkel einstellen

Skalenring (6) und Gerät lassen sich getrennt voneinander

drehen. So können einfach beliebige Winkel eingestellt werden.

Setzen Sie das Gerät ausschließlich gemäß dem

Verwendungszweck innerhalb der Spezikationen ein.

Vor Kindern unzugänglich aufbewahren.

Umbauten oder Veränderungen am Gerät sind nicht

gestattet, dabei erlischt die Zulassung und die Sicher-

heitsspezikation.

Überprüfen Sie regelmäßig die Genauigkeit vor dem

Gebrauch, nach Transporten und langer Lagerung.

4Befestigung an der Wand

1. Gerät auf die Wand aufsetzen.

2. Die Spezialstifte (Pins) durch

die vorgesehenen

Löcher stecken.

3Anwendungen auf der Wand

Zum horizontalen und vertikalen Nivellieren die Grund-

platte mit den Spezialstiften (7) an der Wand befestigen.

Dazu können die optionalen Klebestreifen verwendet werden,

Laserliner ConTacts (Art-Nr: 081.101A). Anschließend das

Gerät auf die Grundplatte setzten und die Libellen vertikal

bzw. horizontal ausrichten.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AHP

Technische Daten Technische Änderungen vorbehalten 21W06)

Libellengenauigkeit ± 1 mm / m

Nivellierung manuell

Laserwellenlänge 635 nm

Laserklasse 2 / < 1 mW

(EN 60825-1:2014/AC:2017)

Stromversorgung 2 x 1,5V LR03 (AAA)

Betriebsdauer ca. 15 Std.

Arbeitsbedingungen

0°C … 50°C, Luftfeuchtigkeit

max. 80% rH, nicht kondensie-

rend, Arbeitshöhe max. 4000 m

über NN (Normalnull)

Lagerbedingungen -20°C … 70°C, Luftfeuchtigkeit

max. 80% rH

Abmessungen (B x H x T) 126 x 65 x 98 mm

(inkl. Halterung)

Gewicht 188 g (inkl. Batterien)

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten

Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und

Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren

Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen

Ort.

SuperLine 2D

Line laser for aligning work on all surfaces

– Exact alignment of horizontal/vertical surfaces and slopes

– 360° rotatable angle scale allows device to be tilted at any

angle

– Suitable for use on oors and walls

– Safe attachment with special pins without damaging surfaces

such as nishing coats, carpets, wood, veneered surfaces etc.

– Alternative: attachment with optional Laserliner ConTacts

adhesive stripes

– Strong magnetic clamps for attaching to metal surfaces

– Easy-to-read, illuminated spirit-level

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they

should shut their eyes and immediately move away from the beam.

– Under no circumstances should optical instruments

(magnifying glass, microscope, binoculars) be used to look

at the laser beam or reections.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 635 nm

EN 60825-1:2014/AC:2017

Safety instructions

Using class 2 lasers

General safety instructions

– Attention: Do not look directly into the laser beam!

– The laser may not get into the hands of children!

– Do not point this device unnecessarily toward persons.

– Do not expose the device to mechanical stress, extreme

temperatures, moisture or signicant vibration.

– The device must no longer be used if one or more of its

functions fail or the battery charge is weak.

Completely read through the operating instructions,

the „Warranty and Additional Information“ booklet as

well as the latest information under the internet link

at the end of these instructions. Follow the instructions

they contain.This document must be kept in a safe place

and if the laser device is passed on, this document must

be passed on with it.

Safety instructions

Danger – powerful magnetic elds

– Powerful magnetic elds can adversely affect persons with

active medical implants (e.g. pacemaker) as well as electro-

mechanical devices (e.g. magnetic cards, mechanical clocks,

precision mechanics, hard disks).

– With regard to the effect of powerful magnetic elds on

persons, the applicable national stipulations and regulations

must be complied with such as BGV B11 §14 „electromag-

netic elds“ (occupational health and safety - electromagnetic

elds) in the Federal Republic of Germany.

– To avoid interference/disruption, always keep the implant

or device a safe distance of at least 30 cm away from

the magnet.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic

compatibility regulations and limits in accordance with

the EMC Directive 2014/30/EU.

–

Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards

or interference or be subject to hazards or interference.

1Inserting batteries

Open the battery compartment (4)

and insert batteries according

to the symbols. Be sure to pay

attention to polarity.

–

– Do not use the laser at eye level (1.40 ... 1.90 m)

– Reective, specular or shiny surfaces must be covered whilst

laser devices are in operation.

– In public areas shield off the laser beam with barriers and

partitions wherever possible and identify the laser area with

warning signs.

SuperLine 2D

321

2On-oor applications

Place the device with its base plate

on the oor and turn it on. The spirit

levels (3) are not needed for this type

of application. The spirit levels are not

adjusted to the supporting surface

(oor) therefore the unit cannot be

used as a level.

Laser output

opening

ON / OFF switch

Illuminated spirit

levels

Battery

compartment

Base plate

Scale ring

Special pins

Magnetised

device bott

Fastening points

for special pins

5Setting an angle

The scale ring (6) and the device can be rotated

independently of one another. This makes it easy to set any

desired angle.

The device must only be used in accordance with

its intendedpurpose and within the scope of the

specications. Keep out of reach of children.

Modications or changes to the device are not

permitted, this will otherwise invalidate the approval

and safety specications.

Regularly check the calibration before use, after

transport and after extended periods of storage.

4Mounting on the wall

1. Place device on the wall.

2. Push the special pins through

the holes provided.

3Wall applications

For horizontal and vertical levelling x the baseplate to the

wall with the special pins (7). The optional adhesive strips

can be used for this, Laserliner ConTacts (Art-No: 081.101A).

Then place the device onto the baseplate and align the levels

vertically and/or horizontally.

Otros manuales para SuperLine 2D

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de LaserLiner

LaserLiner

LaserLiner AirflowTest-Master Manual de usuario

LaserLiner

LaserLiner DampFinder Compact Manual de usuario

LaserLiner

LaserLiner VideoScope XL Manual de usuario

LaserLiner

LaserLiner TireCheck Manual de usuario

LaserLiner

LaserLiner StarFinder Manual de usuario

LaserLiner

LaserLiner SuperSquare-Laser Manual de usuario

LaserLiner

LaserLiner CompactPalm-Laser PowerBright Plus Manual de usuario

LaserLiner

LaserLiner Revolution Manual de usuario

LaserLiner

LaserLiner PowerCheck Manual de usuario

LaserLiner

LaserLiner MetricStar Manual de usuario

LaserLiner

LaserLiner AirCheck Clima Manual de usuario

LaserLiner

LaserLiner ActiveFinder One Manual de usuario

LaserLiner

LaserLiner DistanceMaster Manual de usuario

LaserLiner

LaserLiner VideoScope Manual de usuario

LaserLiner

LaserLiner LaserCube Manual de usuario

LaserLiner

LaserLiner AutoControl-Master ACM Manual de usuario

LaserLiner

LaserLiner 4K5 FL 500 Manual de usuario

LaserLiner

LaserLiner DampMaster Manual de usuario

LaserLiner

LaserLiner Quadrum OneTouch Manual de usuario

LaserLiner

LaserLiner MoistureMaster Compact Manual de usuario

LaserLiner

LaserLiner RollPilot S6 Manual de usuario

LaserLiner

LaserLiner EasyCross-Laser Green Manual de usuario

LaserLiner

LaserLiner MoistureMaster Manual de usuario

LaserLiner

LaserLiner ClimaCheck Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
