LaserLiner SensoLite 310 Manual de usuario

magnetic

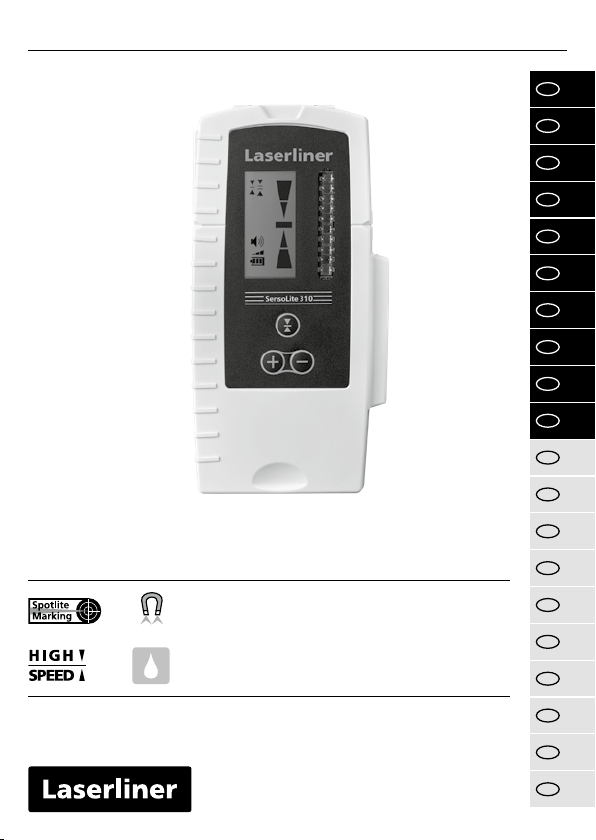

SensoLite 310

IP 66

Laserempfänger für rote und grüne Rotationslaser

– Je ein LCD-Display auf Vorder- und Rückseite

– Fünfstufige Anzeige, verschiedene akustische Melodien unterstützen

die optischen Anzeigen

– Extrem lauter Piezo-Summton möglich

– Kopf- und Seitenmagnete

– Empfangsbereich 300 m für rote Laser, 200 m für grüne Laser

– Robuste Ausführung

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

SensoLite 310

Besondere Produkteigenschaften und Funktionen

Die SpotLite-Funktion – ein projizierter Lichtstrahl in Höhe des

Laserstrahls – erleichtert das genaue Markieren und vermeidet Parallaxefehler.

Der Empfänger ermöglicht schnelle Reaktionszeiten – schnelles

Erkennen spart Arbeitszeit.

magnetic Optimales Arbeiten wird bei einer Vielzahl der Messgeräte durch

magnetische Haftung ermöglicht. Die Hände sind für andere Arbeitsabläufe

frei.

IP 66

Schutz vor Staub und Wasser – Der Laserempfänger zeichnet sich

durch besonderen Schutz vor Staub und Regen aus.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven

Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten

(z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die je-

weiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie

beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche

Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinussung zu vermeiden, halten Sie die Magnete stets in

einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten

und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und

vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen

Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem

sauberen, trockenen Ort.

OFF

13 12

Umlaufende Markierungsnut

Magnete

Empfangsfeld Laserstrahl

SpotLite Marking LED

Libelle

Befestigungsschraube für

Messlatten

Universalhalterung

Verbindungsschraube /

Lautsprecher (Rückseite)

Batteriefach (Rückseite)

Bedienfeld

LCD-Anzeige

(Vorder- und Rückseite)

Freihandbereich

Feinbereich

Handempfänger über

Laserniveau

Exakt im Laserniveau

Handempfänger unter

Laserniveau

Anzeige Lautstärke

Anzeige Batterieladezustand

Gerät einschalten /

Umschaltung: Feinbereich,

Freihandbereich /

Gerät ausschalten:

Taste 3 Sek. lang drücken

Lautstärke einstellen

SensoLite 310

–

50 mm

Laser

Einlegen der Batterie

Öffnen Sie das Batteriefach auf der Gehäuse-

rückseite und setzen Sie eine 9V Batterie ein.

Dabei auf korrekte Polarität achten.

Um die Batterielebensdauer zu verlängern,

schaltet sich der Empfänger nach ca. 5 Minuten

ohne Anwendung automatisch aus.

Arbeiten mit dem Laserempfänger

Den Rotationslaser auf die maximale Drehzahl einstellen und den

Laserempfänger einschalten.

Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal

erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf-

und abwärts, bis die mittlere Anzeige (15) erscheint. Markieren Sie nun die

Messhöhe an der umlaufenden Markierungsnut.

Dauerton = Markieren Sie

das Referenzmaß

schnelles Piepen langsames Piepen

Der Laser-Empfänger verfügen über 2 Toleranzbereiche:

– Freihand-Bereich (12): Modus mit größerer Toleranz, für grobes

Ausrichten von Hand.

– Fein-Bereich (13): Modus mit kleinerer Toleranz, für feines Ausrichten

(z.B. mit Messlatten).

Technische Daten (technische Änderungen vorbehalten. 19W08)

Laser-Empfangsbereich

(Die maximale Reichweite ist

vom Rotationslaser abhängig)

max. 300 m / rote Rotationslaser

max. 200 m / grüne Rotationslaser

Erforderliche Rotationsdrehzahl 300 – 1100 U/min

Schutzklasse IP 66

Stromversorgung 1 x 9V 6LR61 (9-V-Block)

Arbeitsbedingungen 0°C … 50°C, Luftfeuchtigkeit max.

80%rH, nicht kondensierend, Arbeits-

höhe max. 4000 m über NN (Normalnull)

Lagerbedingungen 0°C … 70°C, Luftfeuchtigkeit max.

80%rH, nicht kondensierend

Gewicht 0,29 kg (inkl. Batterie)

Abmessungen (B x H x T) 83 x 29 x 160 mm

Universalhalterung

Der Laserempfänger kann mit der Universal-

halterung an Messlatten befestigt werden.

Die Fleximesslatte ist für alle Messungen von

Bödenhöhen zu empfehlen. Mit dieser können

Sie ohne zu rechnen direkt Höhenunterschiede

ermitteln.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AII

SensoLite 310

Laser receiver for red and green rotary lasers

– One LCD on the front and one on the rear

– Five-digit display, various acoustic melodies support the optical indicators

– Extremely loud piezo buzz tone possible

– Head and side magnets

– Reception range 300 m for red lasers, 200 m for green lasers

– Extremely durable design

Completely read through the operating instructions, the "Warranty and

Additional Information" booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed

on together with the device.

General safety instructions

– The device must only be used in accordance with its intended purpose

and within the scope of the specications.

– The measuring tools and accessories are not toys.

Keep out of reach of children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its

functions fail or the battery charge is weak.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol

stations or in the vicinity of people with pacemakers – may apply.

Electronic devices can potentially cause hazards or interference or be

subject to hazards or interference.

Special product features

The SpotLite function – a projected light beam at the height of

the laser beam – makes precise marking easy and prevents parallax errors.

The receiver speeds up response times - rapid detection

accelerates work rates.

magnetic For many measuring tools, the key to optimum working is

magnetic adhesion. This leaves the hands free to complete other tasks.

IP 66

Protection against dust and water – The laser receiver is

exceptionally well protected against dust and rain.

Danger - powerful magnetic fields

Powerful magnetic fields can adversely affect persons with active medical

implants (e.g. pacemaker) as well as electromechanical devices (e.g. magnetic

cards, mechanical clocks, precision mechanics, hard disks).

With regard to the effect of powerful magnetic fields on persons, the

applicable national stipulations and regulations must be complied with

such as BGV B11 §14 „electromagnetic fields“ (occupational health and

safety - electromagnetic fields) in the Federal Republic of Germany.

To avoid interference/disruption, always keep the implant or device a safe

distance of at least 30cm away from the magnet.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents,

scouring agents and solvents. Remove the battery(ies) before storing for longer

periods. Store the device in a clean and dry place.

SensoLite 310

OFF

13 12

All-round marking groove

Magnets

Receiver field for laser beam

SpotLite Marking LED

Vial

Fastening screw for levelling

staffs

Universal mount

Binding screw / loudspeaker

(rear side)

Battery compartment (rear side)

Control panel

LC-Displays (front and rear side)

Free-hand range

Fine range

Hand receiver above laser level

Precisely on laser level

Hand receiver below laser level

Volume indicator

Low battery indicator

Switch on /

Hand receiver mode /

Switch: Precision range /

Free-hand range

Switch off:

press button 3 seconds

Volume adjustment

–

50 mm

Laser

Inserting the battery

Open the battery compartment on the

housing‘s rear side and insert a 9V battery.

Correct polarity must be observed.

In order to preserve the battery life,

the receiver switches off automatically

if it is not used for around 5 minutes.

Working with the laser receiver

Set the rotary laser to maximum speed and switch the laser receiver on.

It is able to detect the laser beam at a great distance now. Move the

SensoLite up and down through the laser beam until the middle indicator

(15) appears. Mark the measured height at the perimeter marking groove.

continuous tone

= mark the reference

rapid peeping slow peeping

The laser receiver has two tolerance settings:

– Free-hand range (12): Display with larger tolerance for rough

alignment by hand.

– Precision range (13): Display with smaller tolerance for precision

alignment (e.g. levelling staff).

Tabla de contenidos

Idiomas:

Otros manuales de Nivel láser de LaserLiner

LaserLiner

LaserLiner AL 22 Classic Manual de usuario

LaserLiner

LaserLiner MasterLevel Box Manual de usuario

LaserLiner

LaserLiner Duraplane 360 Manual de usuario

LaserLiner

LaserLiner SuperCross-Green 3 Manual de usuario

LaserLiner

LaserLiner DigiLevel Plus 40 Manual de usuario

LaserLiner

LaserLiner Greenline-Laser 3P Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser ACL 3C Manual de usuario

LaserLiner

LaserLiner AL 26 Plus Manual de usuario

LaserLiner

LaserLiner SuperSquare-Laser 2G Manual de usuario

LaserLiner

LaserLiner X2-Laser Manual de usuario

LaserLiner

LaserLiner DigiLevel Laser Manual de usuario

LaserLiner

LaserLiner AutoCross Laser 2 Manual de usuario

LaserLiner

LaserLiner Quadrum OneTouch Manual de usuario

LaserLiner

LaserLiner SmartCross-Laser Manual de usuario

LaserLiner

LaserLiner EasyCross-Laser Manual de usuario

LaserLiner

LaserLiner Centurium Express Manual de usuario

LaserLiner

LaserLiner SuperSquare-Laser Manual de usuario

LaserLiner

LaserLiner CompactPlane-Laser 3G Pro Manual de usuario

LaserLiner

LaserLiner X3-Laser Manual de usuario

LaserLiner

LaserLiner G80 Manual de usuario

LaserLiner

LaserLiner PrecisionCross-Laser PCL 8 Manual de usuario

LaserLiner

LaserLiner MasterLevel Compact Plus Manual de usuario

LaserLiner

LaserLiner SuperCross-Laser 2GP Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser 2 Plus Manual de usuario

Manuales populares de Nivel láser de otras marcas

Nedo

Nedo ET-5 Manual de usuario

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manual de usuario

Spectra

Spectra LL300N Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manual de usuario

Nedo

Nedo Crossliner 4 Manual de usuario

Lasertec

Lasertec FX360G Manual de usuario

Flex

Flex ALC 8 Manual de usuario

Black & Decker

Black & Decker LZR5 Manual de usuario

Johnson

Johnson 40-6692 Manual de usuario

Cocraft

Cocraft HL 20-SG Manual de usuario

Zircon

Zircon iLine Manual de usuario

HWH

HWH 310 SERIES Manual de usuario

Leica

Leica iCON robot 60 Manual de usuario

DeWalt

DeWalt DW082 Manual de usuario

imex

imex EL20 Manual de usuario

Fixturlaser

Fixturlaser NXA D I-0912 Manual de usuario

Wacker Neuson

Wacker Neuson PAL450 Manual de usuario

Metrica

Metrica 33806 Manual de usuario
