LaserLiner SuperPlane-Laser 3D Manual de usuario

SuperPlane-Laser 3D

Laser

650nm

1H360° 2V360°

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und

Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen

360°-Laserkreisen und Neigungsfunktion zum Aussrichten von Fliesen,

Ständerwerk, Fenster, Türen etc.

Allgemeine Sicherheitshinweise

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen

und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten

(Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes

von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände

begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.

Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien in Geräten mit PowerBright-

Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht

und auf dunklen Oberflächen.

1H360° 2V360° S

Anzahl und Anordnung der Laser

H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion

SuperPlane-Laser 3D

Einlegen der Batterien

Batteriefach (3) öffnen und Batterien gemäß

den Installationssymbolen einlegen. Dabei

auf korrekte Polarität achten.

–

Zum Transport immer alle Laser

ausschalten und Pendel arretieren,

Schiebeschalter auf “OFF” stellen!

Laseraustrittsfenster

Schiebeschalter

aAN

bAUS / Neigungsmodus /

Transportsicherung

Batteriefach (Unterseite)

1/4”-Stativgewinde

(Unterseite)

Wahltaste Laserlinien /

Neigungsmodus ein

Low Bat.-Anzeige: Bei geringer Batterie-

ladung blinken alle Laserlinien für

3 Sekunden und gehen dann aus.

LASER LASER LASER LASER

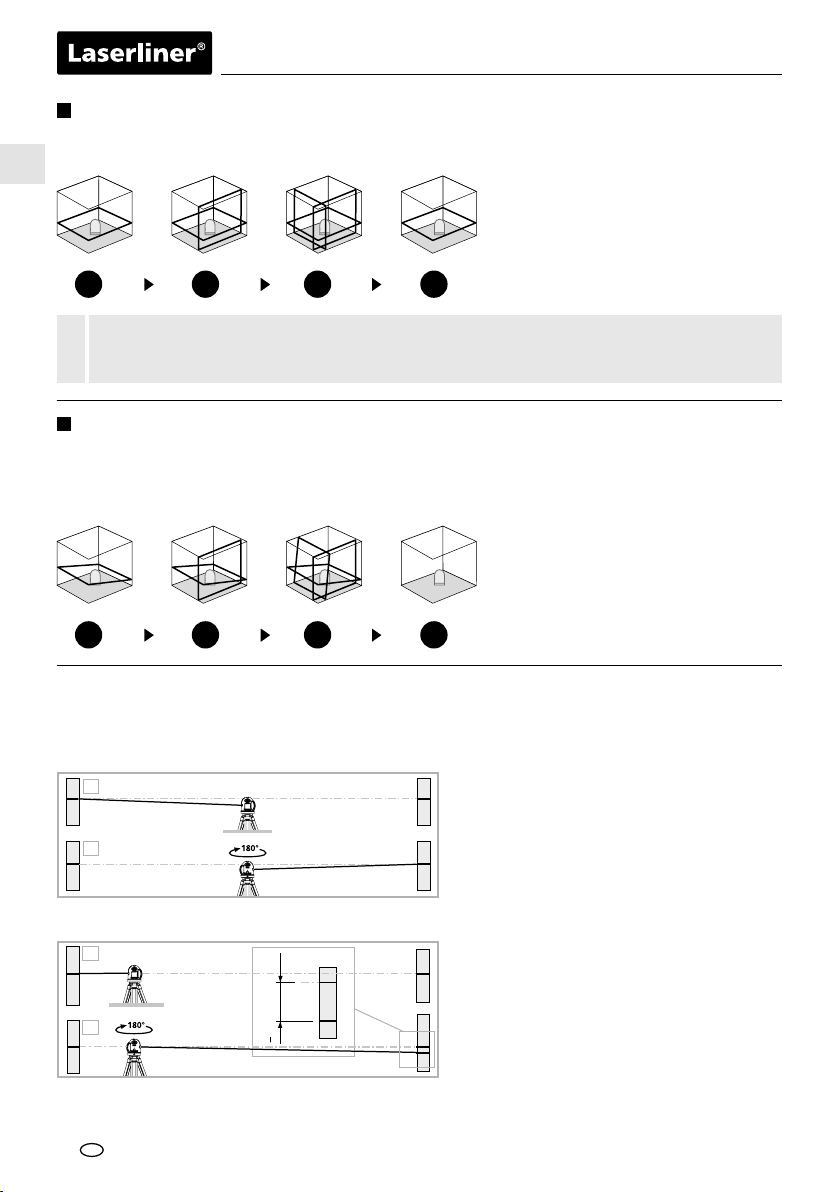

Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Die horizontale Laserlinie erscheint.

Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich

das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien.

Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) auf “OFF” stellen und den Neigungsmodus durch

langes Drücken (3 Sekunden) der Taste 5 einschalten. Die Laser mit der Wahltaste (5) auswählen. Jetzt

können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien

nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

LASER LASER LASER LASER

A2 A2

< 3,5 mm / 10 m = OK

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen

2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die

Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. mar-

kieren Sie Punkt A2. Zwischen A1 u. A2

haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen:

3. Stellen Sie das Gerät so nah wie möglich

an die Wand auf Höhe des markierten

Punktes A1.

4. Drehen Sie das Gerät um 180° und

markieren Sie den Punkt A3. Die Differenz

zwischen A2 u. A3 ist die Toleranz.

SuperPlane-Laser 3D

Wenn A2 und A3 mehr als 3,5 mm / 10 m auseinander liegen, ist eine Justierung erforderlich.

Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung

von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen,

das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die

Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht

größer als ± 1,75 mm beträgt.

Überpüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B

an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und

Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C

± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch

Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer

Lagerung.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

Technische Daten (Technische Änderungen vorbehalten. 09.16)

Selbstnivellierbereich ±3°

Genauigkeit ±3,5 mm / 10 m

Arbeitsbereich (von Raumhelligkeit abhängig) 15 m

Laserwellenlänge 650 nm

Laserklasse / Ausgangsleistung Linienlaser 2 / < 1 mW

Stromversorgung 4 x 1,5 V Alkalibatterien (Typ AA) / Akkus

Betriebsdauer

mit 3 Laserebenen

mit 2 Laserebenen

mit 1 Laserebene

ca. 6 Std.

ca. 10 Std.

ca. 25 Std.

Arbeitstemperatur 0°C ... + 50°C

Lagertemperatur -10°C ... + 70°C

Gewicht (inkl. Batterien) 650 g

Abmessung (B x H x T) 85 x 125 x 130 mm

2,5 m

<1,75 mm = OK

Three-dimensional laser with a horizontal and two vertical 360° laser circles and

slope function for aligning tiles, wall studding, windows, doors etc.

Devices with PowerBright technology have special high-performance diodes to produce

super bright laser lines. These remain visible over longer distances, in bright ambient light

and on dark surfaces.

1H360° 2V360° S

Number and direction of the lasers

H = horizontal laser / V = vertical laser / S = Slopefunction

Transport LOCK: The device is protected with a pendelum lock during transport.

Automatic alignment of the device with a magnetically dampened pendulum system.

The device is brought into initial position and aligns itself autonomously.

Special product features

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and

immediately move away from the beam.

– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)

be used to look at the laser beam or reections.

– Do not use the laser at eye level (1.40 ... 1.90 m)

– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.

– In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

– Tampering with (making changes to) the laser device is not permitted.

– This device is not a toy - keep out of the reach of children.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2014

General safety instructions

– The device must only be used in accordance with its intended purpose and within the scope

of the specications.

Read the operating instructions and the enclosed brochure "Guarantee and additional notices"

completely. Follow the instructions they contain. This document must be kept in a safe place

and if the laser device is passed on, this document must be passed on with it.

SuperPlane-Laser 3D

–

Low battery indicator: All laser lines flash

for 3 seconds and then go out when the

battery charge is low.

When transporting always switch

off all lasers, secure the pendulum

and set the slide switch to "OFF"!

Laser emitting window

Slide switch

aON

bOFF / Slope mode /

Transport lock

Battery compartment

(bottom)

1/4” tripod threads

(bottom)

Laser line selection button /

Slope mode on

Inserting the batteries

Open the battery compartment (3) and insert

the batteries in accordance with the installation

symbols, ensuring the correct polarity.

LASER LASER LASER LASER

A2 A2

< 3,5 mm / 10 m = OK

Preparing the calibration check:

It is possible for you to check the calibration of the laser. To do this, position the device midway

between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus

releasing the transport restraint (cross laser on). Please use a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark

point A2. You now have a horizontal

reference between points A1 and A2.

Performing the calibration check:

3. Position the device as near as possible

to the wall at the height of point A1.

4. Turn the device through 180° and

mark point A3. The difference between

points A2 and A3 is the tolerance.

Slope mode

Do not release the transport restraint, set slide switch (2) to "OFF" and switch on slope mode by pressing

and holding (3 seconds) button 5. Select the laser with the selector button (5). Sloping planes and tilts

can now be measured. In this mode, the laser lines no longer align automatically. This is signalised by the

laser lines flashing.

The transport restraint must be released for horizontal and vertical levelling. The laser lines flash

when the device is outside the automatic levelling range of 3°. Position the device such that it is

within the levelling range.

Horizontal and vertical levelling

Release the transport restraint, set slide switch (2) to "ON". The horizontal laser line appears.

The laser lines can be switched individually with the selection button.

SuperPlane-Laser 3D

2,5 m

<1,75 mm = OK

EU directives and disposal

This device complies with all necessary standards for the free movement

of goods within the EU.

This product is an electric device and must be collected separately for

disposal according to the European Directive on waste electrical and

electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

Technical data (Subject to technical alterations.

09.16)

Self-levelling range ±3°

Precision ± 3.5 mm / 10 m

Operating range (depending on room illumination) 15 m

Laser wavelength 650 nm

Laser class / line laser output power 2 / < 1 mW

Power supply 4 x 1.5 V alkaline batteries (Type AA) /

rechargeable batteries

Operating time

with 3 laser levels

with 2 laser levels

with 1 laser level

approx. 6 hours

approx. 10 hours

approx. 25 hours

Operating temperature 0°C ... + 50°C

Storage temperature -10°C ... + 70°C

Weight (incl. batteries) 650 g

Dimensions (W x H x D) 85 x 125 x 130 mm

Regularly check the adjustment before use, after transport and after extended periods of storage.

Checking the vertical line:

Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5 m length on the wall, making

sure that the bob can swing freely. Switch on the device and align the vertical laser to the plumb line.

The precision is within the specified tolerance if the deviation between the laser line and the plumb line

is not greater than ± 1.75 mm.

Checking the horizontal line:

Position the device about 5 m from a wall and switch on the cross laser. Mark

point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark

point C. Check whether the horizontal line from point C is level with point B

to within ± 1.75 mm. Repeat the process by turning the laser to the left.

When A2 and A3 are more than 3.5mm / 10m apart, an adjustment is necessary.

Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.

Driedimensionele laser met een horizontale en twee verticale 360°-lasercirkels

en neigingsfunctie voor de uitlijning van tegels, regelwerk, ramen, deuren enz.

Speciale functies van het product

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt

pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een

pendelvergrendeling.

Speciale hoogvermogensdioden produceren dubbel zo felle laserlijnen. Deze blijven

zichtbaar over langere afstand, bij fel omgevingslicht en op donkere oppervlakken.

1H360° 2V360° S

Aantal en richting van de laser

H = horizontale laserlijn / V = verticale laserlijn / S = inclinaties (Slope-Funktion)

– Opgelet: Kijk nooit in de directe of reecterende straal.

– Richt de laserstraal niet op personen.

– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw

hoofd zo snel mogelijk uit de straal te bewegen.

– Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten

(loep, microscoop, verrekijker, …).

– Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).

– Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik

van laserinrichtingen worden afgedekt.

– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen

en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden

gekenmerkt worden.

– Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

– Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden.

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties.

Algemene veiligheidsaanwijzingen

Lees de bedieningshandleiding en de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen'

volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef

ze door als u de laserinrichting doorgeeft.

Otros manuales para SuperPlane-Laser 3D

Tabla de contenidos

Idiomas:

Otros manuales de Nivel láser de LaserLiner

LaserLiner

LaserLiner AutoCross-Laser ACL 3C Manual de usuario

LaserLiner

LaserLiner DigiLevel Plus 40 Manual de usuario

LaserLiner

LaserLiner DigiLevel Pro 40 Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser 7C PowerBright Manual de usuario

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manual de usuario

LaserLiner

LaserLiner SmartCross-Laser Manual de usuario

LaserLiner

LaserLiner AutoLine-Laser 3D Manual de usuario

LaserLiner

LaserLiner MasterCross-Laser 2 Manual de usuario

LaserLiner

LaserLiner TITANIUM Manual de usuario

LaserLiner

LaserLiner LL Power Pro Manual de usuario

LaserLiner

LaserLiner DigiLevel Plus 40 Manual de usuario

LaserLiner

LaserLiner DualAxis-Laser Manual de usuario

LaserLiner

LaserLiner SuperLine-Laser 360 Manual de usuario

LaserLiner

LaserLiner MasterLevel Box Pro Manual de usuario

LaserLiner

LaserLiner DigiLevel Laser Manual de usuario

LaserLiner

LaserLiner PrecisionPlane-Laser 4G Pro Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser ACL 2C RX Manual de usuario

LaserLiner

LaserLiner X3-Laser Manual de usuario

LaserLiner

LaserLiner PowerPlane-Laser 3G Manual de usuario

LaserLiner

LaserLiner EasyCross-Laser Manual de usuario

LaserLiner

LaserLiner MultiBeam-Laser MBL 3 Manual de usuario

LaserLiner

LaserLiner SensoLite 100 Manual de usuario

LaserLiner

LaserLiner CenterBase 2 Manual de usuario

LaserLiner

LaserLiner CombiCross-Laser 5 DLD Manual de usuario

Manuales populares de Nivel láser de otras marcas

Nedo

Nedo ET-5 Manual de usuario

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manual de usuario

Spectra

Spectra LL300N Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manual de usuario

Nedo

Nedo Crossliner 4 Manual de usuario

Lasertec

Lasertec FX360G Manual de usuario

Flex

Flex ALC 8 Manual de usuario

Black & Decker

Black & Decker LZR5 Manual de usuario

Johnson

Johnson 40-6692 Manual de usuario

Cocraft

Cocraft HL 20-SG Manual de usuario

Zircon

Zircon iLine Manual de usuario

HWH

HWH 310 SERIES Manual de usuario

Leica

Leica iCON robot 60 Manual de usuario

DeWalt

DeWalt DW082 Manual de usuario

imex

imex EL20 Manual de usuario

Fixturlaser

Fixturlaser NXA D I-0912 Manual de usuario

Wacker Neuson

Wacker Neuson PAL450 Manual de usuario

Metrica

Metrica 33806 Manual de usuario
