LaserLiner CenterBase 2 Manual de usuario

CenterBase 2

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Justierbasis für SuperPlane-Laser 3D / 3G Pro

– Robuster Metallsockel mit Seitenfeinantrieb

– Der frei bewegliche Justiersockel sorgt für die exakte Justierung

des Boden- bzw. Deckenkreuzes, auch vom Stativ aus.

– Justierfüße und Dosenlibelle ermöglichen das optimale Aufstellen.

– Für 3D-Linienlaser mit 5/8“-Gewinde

5/8“ Gewindestück

Aufnahme

Gewindestück

frei beweglicher

Sockel

Dosenlibelle

Justierfüße

5/8“-Stativgewinde

Arretierung

Feststellschraube

Gewindestück

Seitenfeinantrieb

Lösen

Fixieren

CenterBase 2

SuperPlane-Laser3D Pro

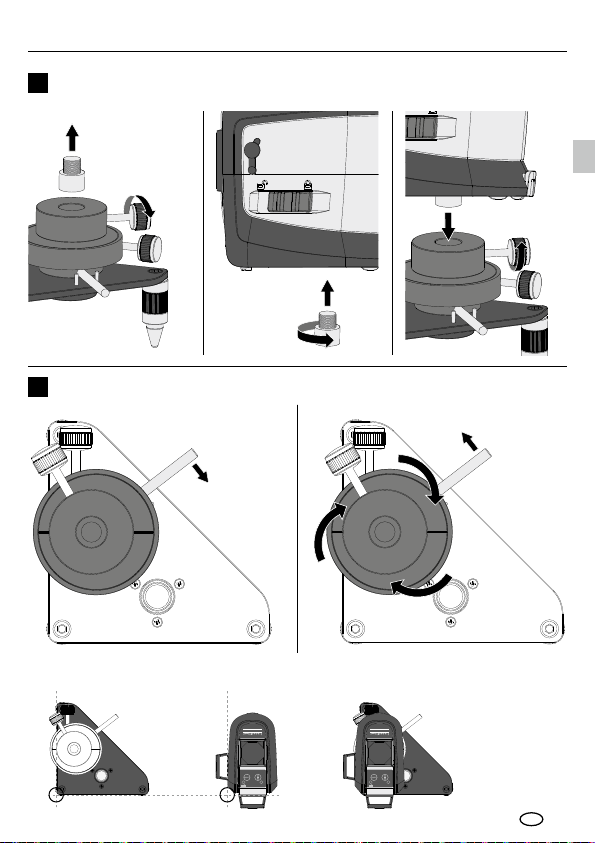

1Lasermessgeräte befestigen

2Justierung mit frei beweglichem Sockel

Positionierung 3D-Linienlaser

SuperPlane-Laser 3D Pro

~72 mm

~40 mm

3Justierung mit Seitenfeinantrieb

Technische Daten (Technische Änderungen vorbehalten. 18W05)

Drehwinkel 3°

Gewicht 650 g

Abmessung (B x H x T) 120 x 150 x 140 mm

EU-Bestimmungen

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=centbas2

Technische Anforderungen

3D-Linienlaser

5/8“-Gewinde

(Unterseite)

CenterBase 2

Function / Application

Alignment base for SuperPlane-Laser 3D / 3G Pro

– Robust metal base with vernier adjustment

– The free-moving alignment socket allows the oor or ceiling cross to

be positioned exactly, even when the unit is mounted on a tripod.

– Adjustable feet and circular bubble level for optimum set-up

– For 3D line laser with 5/8“ thread

5/8“ threaded adapter

Threaded adapter

holder

Free-moving base

Circular bubble level

Adjustable feet

5/8“ tripod thread

Lock

Threaded adapter

lock screw

Vernier adjustment

mechanism

Release

Lock

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed

on together with the device.

SuperPlane-Laser3D Pro

1Mounting laser measuring devices

2Alignment with free-moving base

Positioning 3D line laser

CenterBase 2

SuperPlane-Laser 3D Pro

~72 mm

~40 mm

3Alignment with vernier adjustment

Technical data (Subject to technical alterations.18W05)

Angle of rotation 3°

Weight 650 g

Dimensions (W x H x D) 120 x 150 x 140 mm

EU directives

This device complies with all necessary standards

for the free movement of goods within the EU.

Further safety and supplementary notices at:

http://laserliner.com/info?an=centbas2

Technical requirements

3D line laser

5/8" thread

(underside)

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvul-

lende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in

de internet-link aan het einde van deze handleiding volledig door. Volg

de daarin beschreven aanwijzingen op. Bewaar deze documentatie en

geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Afstelbasis voor SuperPlane-Laser 3D / 3G Pro

– Robuuste metaalsokkel met jne zijaandrijving

– Met de vrij beweeglijke afstelsokkel is de exacte afstelling van

het vloer- resp. plafondkruis mogelijk, ook vanaf het statief.

– Afstelvoetjes en een dooswaterpas maken een optimale plaatsing

van het apparaat mogelijk

– Voor 3D-lijnlasers met 5/8"-schroefdraad

5/8"-schroefdraadstuk

Opname

schroefdraadstuk

Vrij beweeglijke

sokkel

Dooswaterpas

Afstelvoetjes

5/8"-schroefdraad

voor statief

Vergrendeling

Vastzetschroef

schroefdraadstuk

Fijnafstelling opzij

loshalen

xeren

CenterBase 2

1Lasermeettoestellen bevestigen

2Afstelling met vrij beweeglijke sokkel

Positionering 3D-lijnlaser

SuperPlane-Laser3D Pro

SuperPlane-Laser 3D Pro

3Afstelling met jnafstelling opzij

Technische gegevens (Technische veranderingen voorbehouden.18W05)

Draaiingshoek 3°

Gewicht 650 g

Afmetingen (B x H x D) 120 x 150 x 140 mm

EU-bepalingen

Het apparaat voldoet aan alle van toepassing zijnde

normen voor het vrije goederenverkeer binnen de EU.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=centbas2

Technische vereisten

3D-lijnlaser

5/8"-schroefdraad

(onderzijde)

SuperPlane-Laser 3D Pro

~72 mm

~40 mm
