DigiLevel Plus

240

400

600

magnetic

AutoSound

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatz-

hinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link

am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen

Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des

Gerätes mitzugeben.

Funktion / Verwendung

Digitale Elektronik-Wasserwaage

– Horizontale und vertikale Winkelanzeige

– Der Neigungsspeicher ermöglicht das Übertragen von Winkeln.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb

der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern

unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt

die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen,

Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere

Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische

Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen,

oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglich-

keit einer gefährlichen Beeinussung oder Störung von und durch elektronischer Geräte

ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden.

DigiLevel Plus

7 8 9 10 11

12 13

17 17

1Messeinheit umstellen

2Winkel-Referenzwert setzen

3Kalibrierung

4AN- / AUS-Taste

5Hold-Funktion

6 Akustischer Signalgeber /

Hintergrundbeleuchtung ein/aus

7Neigungsrichtung

8Akustischer Signalgeber aktiv

9 HOLD: aktueller Messwert

wird gehalten

10 Winkel-Referenzwert gesetzt

11 Batteriezustand

12 Neigungswinkel

13 Messeinheiten

14 Horizontallibelle

15 Vertikallibelle

16 Magnete

17 Messäche

18 Batteriefach (Rückseite)

DigiLevel Plus

1. Die Messäche (17) vom Gerät auf einen geraden und markierten Untergrund positio-

nieren (siehe Abb. unten). Gerät einschalten (4) und die CAL-Taste (3) solange drücken

bis CAL 1 erscheint.

3. Jetzt die Wasserwaage um 180° vertikal drehen und exakt auf die markierte Fläche

setzen (Umschlagmessung). Danach die CAL-Taste (3) drücken. CAL 2 blinkt. Die

Kalibrieung ist abgeschlossen, wenn der Messwert im Display erscheint.

Kalibrierung

1Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den

Installationssymbolen einlegen. Dabei auf korrekte

Polarität achten.

Einschalten und Messen

Die DigiLevel Plus kann Winkel kontinuierlich auf 360° vermessen.

– Schalten Sie das Gerät mit Taste (4) ein.

– Der Neigungswinkel erscheint in der Anzeige (12). Werden Neigungen über Kopf

gemessen, so passt sich die Anzeigerichtung automatisch an.

– Zusätzlich wird mit dem Symbol (7) die momentane Neigungsrichtung angezeigt.

Achten Sie vor jeder Messung darauf, dass die Referenzfunktion deaktiviert ist.

Auswahl der Messeinheit

Mit Taste (1) wird die Messeinheit zwischen ° Grad, % und mm/m umgeschaltet.

Das Gerät ist richtig kalibriert, wenn es in beiden Positionen (0° und 180°)

die gleichen Messwerte anzeigt.

Ändern des Winkel-Referenzwertes

Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät auf die gewünschte

Neigung anlegen und die Taste (2) drücken. Anschließend wechselt die Anzeige auf „0,0°”,

„REF“ blinkt im Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die

Neigung auf andere Gegenstände übertragen werden.

Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert deaktiviert.

°C / °F / Messwert

Durch kurzes Drücken der CAL-Taste (3) wird die Umgebungstemperatur in °C und °F

angezeigt. Erneutes Drücken wechselt zurück zum Messwert.

HOLD

Um den aktuellen Messwert im Display zu halten die HOLD-Taste (5) drücken.

Akustische Signalisierung

Mit Taste (6) wird der Signalgeber ein- / ausgeschaltet. Wenn der Neigungswinkel auf 0°,

45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert.

Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten, wird der

Signalgeber zu diesem neuen Referenzwert (0°, 45°, 90° Anzeige) aktiviert.

Durch Ausschalten des Gerätes wird der Winkel-Referenzwert nicht deaktiviert.

2. Die CAL-Taste (3) erneut drücken. CAL 1 blinkt. Danach wechselt die Anzeige auf

CAL 2.

Technische Daten

Genauigkeit elektronische Messung

± 0,1° bei 0° … 1°

± 0,1° bei 89° … 90°

± 0,2° bei 1° … 89°

Anzeigengenauigkeit

1 Dezimalstelle

Libellengenauigkeit

± 1 mm/m

Arbeitsbedingungen 0 ... 50°C, 80%rH, nicht kondensierend,

Arbeitshöhe max. 2000 m über NN (Normalnull)

Lagerbedingungen

-20 ... 70°C, 80%rH, nicht kondensierend

Automatische Abschaltung nach 3 Minuten

Stromversorgung 2 x 1,5V LR03 (AAA)

Abmessungen (B x H x T) 25

240 x 66 x 30 mm

Abmessungen (B x H x T) 40

400 x 66 x 30 mm

Abmessungen (B x H x T) 60

600 x 66 x 30 mm

Gewicht 25 315 g (inkl. Batterien)

Gewicht 40 495 g (inkl. Batterien)

Gewicht 60

675 g (inkl. Batterien)

Technische Änderungen vorbehalten. Rev21W32

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Waren-

verkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen

Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=diglevpl

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körper-

hilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnet-

karten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen

nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in

der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14

„Elektromagnetische Felder“.

Um eine störende Beeinussung zu vermeiden, halten Sie die Magnete stets in einem

Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten

entfernt.

Hintergrundbeleuchtung

Durch langes Drücken der Taste (6) wird die Hintergrundbeleuchtung ein- / ausgeschaltet.

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 3 Minuten Inaktivität automatisch ab, um die Batterien

zu schonen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie

den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer

längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und

Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen

Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung

von UMAREX-LASERLINER.

DigiLevel Plus

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed

on together with the device.

Function / application

Digital electronic spirit level

– Horizontal and vertical angle display

– The slope memory allows angles to be easily transferred.

General safety instructions

– The device must only be used in accordance with its intended purpose and within

the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach of children.

– Modications or changes to the device are not permitted, this will otherwise invalidate

the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail or the battery

charge is weak.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or

in the vicinity of people with pacemakers – may apply. Electronic devices can

potentially cause hazards or interference or be subject to hazards or interference.

–

The measuring accuracy may be affected when working close

to high voltages or high electromagnetic alternating elds.

DigiLevel Plus

7 8 9 10 11

12 13

17 17

1Change units of measure

2Angle reference value setting

3Calibration

4ON/OFF button

5Hold function

6 Acoustic signal generator /

Backlighting ON/OFF

7Slope direction

8Acoustic signal generator active

9 HOLD: current measured

value is held

10 Angle reference set

11 Battery charge

12 Slope angle

13 Units of measure

14 Horizontal vial

15 Vertical vial

16 Magnets

17 Measuring surface

18 Battery compartment (Rear)

1. Place the unit with its measuring edge (17) down on a straight surface and mark the

positions of the unit‘s ends on the underlying surface (see Fig. below). Switch the unit

on (4) and press the CAL button (3) until CAL 1 will appear in the display.

2. Press the CAL button (3) again. CAL 1 ashes. The display then

changes to CAL 2.

3. Now turn the unit around vertically by 180° such that its ends are positioned opposite

where they previously were but again exactly at the underlying surface marks (reverse

measurement). Again press the CAL button (3). CAL 2 ashes. Calibration is concluded

when the measured value appears on the display.

Calibration

Selection of unit of measurement

Button (5) allows the desired unit of measurement to be selected (° degrees, %, mm/m).

The unit is properly calibrated when it displays the same measurement value, i.e. the

underlying surface‘s deviation from absolute level, in both positions (0° and 180°).

Changing the angle reference value

With button (2), it is possible to transfer angles elsewhere. To do so, set the device to

the desired slope and press button (2). The display then changes to „0.0°“, „REF“ ashes

on the display and the required reference angle is set. The slope can now be transferred

to other objects.

Press button (2) again to deactivate the angle reference.

°C / °F / measured value

The ambient temperature is shown in °C and °F by briey pressing the CAL button (3).

Press again to switch back to the measured value.

HOLD

Press the HOLD button (5) to hold the current measured value on the display.

Acoustic signal

The acoustic signal can be switched on or off with button (6). When the angle of slope

stands at 0°, 45°, 90° or the most recently stored value, this is indicated by an acoustic

signal.

When working with a changed angle reference value, the acoustic signal

is activated on reaching the new reference value (0°, 45°, 90° display).

The angle reference is not deactivated by switching off the device.

1Inserting batteries

Open the battery compartment and

insert batteries according to the symbols.

Be sure to pay attention to polarity.

Switching on and measuring

The DigiLevel Plus can measure angles continuously to 360°.

– Switch the DigiLevel Plus on using the on/off switch (4).

– The slope angle is shown in the display (8). If slopes are measured overhead,

the direction of display adjusts automatically.

– The current slope direction is also shown by the symbol (7).

Make sure that the reference function is deactivated before measuring.

DigiLevel Plus

Technical data

Electronic measuring precision

± 0,1° at 0° … 1°

± 0,1° at 89° … 90°

± 0,2° at 1° … 89°

Display accuracy

1 decimal place

Vial

± 1 mm/m

Operating conditions 0 ... 50°C, 80%rH, no condensation,

max. working altitude 2000 m above sea level

Storage conditions

-20 ... 70°C, 80%rH, no condensation

Auto power off

after 3 minutes

Power supply 2 x 1.5V LR03 (AAA)

Dimensions (W x H x D) 25 240 x 66 x 30 mm

Dimensions (W x H x D) 40

400 x 66 x 30 mm

Dimensions (W x H x D) 60

600 x 66 x 30 mm

Weight 25

315 g (incl. batteries)

Weight 40 495 g (incl. batteries)

Weight 60 675 g (incl. batteries)

Subject to technical change without notice. Rev21W32

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must

be collected separately for disposal according

to the European Directive on waste electrical

and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=diglevpl

Backlighting

The backlighting is switched ON/OFF by pressing and holding button (6).

Auto Off function

In order to preserve the batteries, the measuring device switches off automatically if it is

left idle for 3 minutes.

Danger – powerful magnetic fields

Powerful magnetic elds can adversely affect persons with active medical implants

(e.g. pacemaker) as well as electromechanical devices (e.g. magnetic cards, mechanical

clocks, precision mechanics, hard disks).

With regard to the effect of powerful magnetic elds on persons, the applicable national

stipulations and regulations must be complied with such as BGV B11 §14 „electromagnetic

elds“ (occupational health and safety - electromagnetic elds) in the Federal Republic

of Germany.

To avoid interference/disruption, always keep the implant or device a safe distance of at

least 30cm away from the magnet.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents

and solvents. Remove the battery(ies) before storing for longer periods. Store the device in

a clean and dry place.

Calibration

The meter needs to be calibrated on a regular basis to ensure it produces accurate measurement

results. We recommend carrying out calibration once a year. Contact your distributor or the

UMAREX-LASERLINER service department.

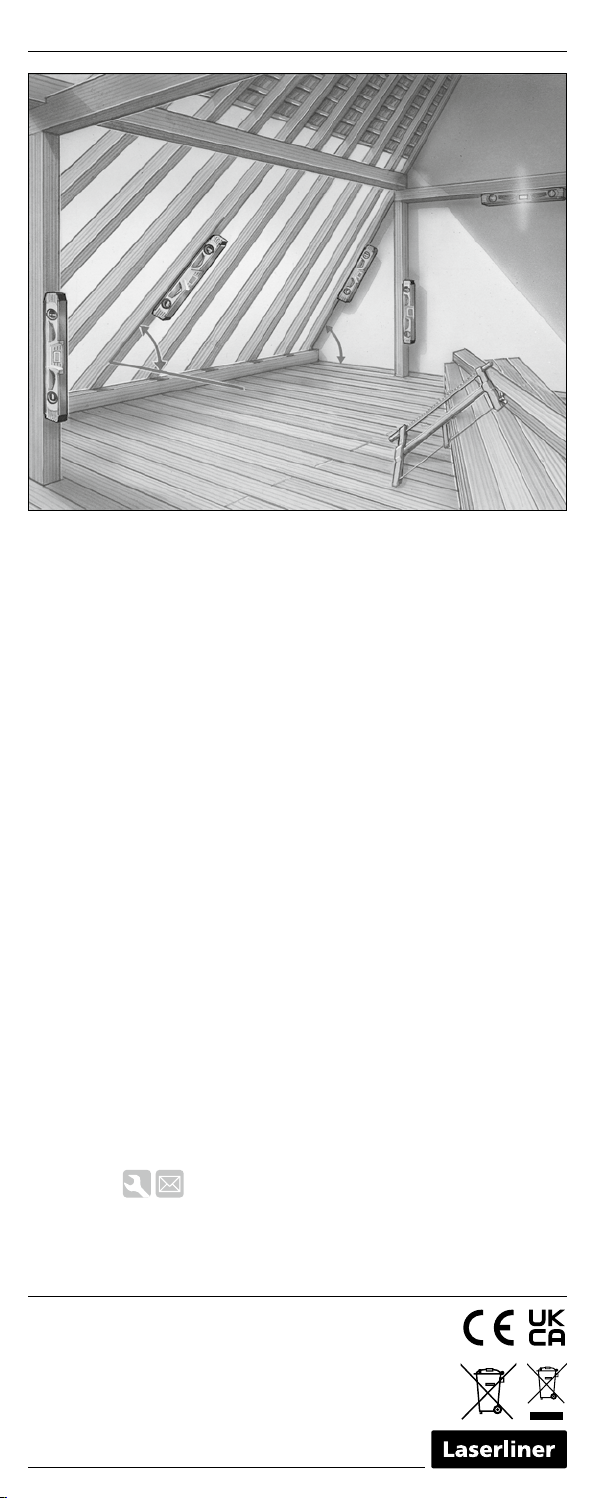

DigiLevel Plus

Rev21W32

SERVICE

Umarex GmbH & Co. KG

– Laserliner –

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: +49 2932 638-333

info@laserliner.com

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: +49 2932 638-300, Fax: -333

www.laserliner.com

Otros manuales para DigiLevel Plus 40

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Nivel láser de LaserLiner

LaserLiner

LaserLiner SuperCross-Laser 2P Manual de usuario

LaserLiner

LaserLiner CompactCross-Laser Manual de usuario

LaserLiner

LaserLiner Greenline-Laser 1 Pro Manual de usuario

LaserLiner

LaserLiner SuperLine-Laser 360 Manual de usuario

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser 3C Manual de usuario

LaserLiner

LaserLiner SmartLine-Laser 360 Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser ACL 4P RX Manual de usuario

LaserLiner

LaserLiner SuperSquare-Laser 2G Manual de usuario

LaserLiner

LaserLiner BeamControl-Master Manual de usuario

LaserLiner

LaserLiner AutoLine-Laser 3D Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser 2 XP Manual de usuario

LaserLiner

LaserLiner AutoCross-Laser ACL 3C Manual de usuario

LaserLiner

LaserLiner ThermoSpot Manual de usuario

LaserLiner

LaserLiner CombiCross-Laser 5 DLD Manual de usuario

LaserLiner

LaserLiner Cubus Manual de usuario

LaserLiner

LaserLiner DuraMax Manual de usuario

LaserLiner

LaserLiner LaserCube Manual de usuario

LaserLiner

LaserLiner PowerCross-Laser 8 S Manual de usuario

LaserLiner

LaserLiner CombiCross-Laser 5 Manual de usuario

LaserLiner

LaserLiner Quadrum DigiPlus Manual de usuario

LaserLiner

LaserLiner CenterBase 2 Manual de usuario

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manual de usuario

LaserLiner

LaserLiner SmartVision-Laser Manual de usuario

Manuales populares de Nivel láser de otras marcas

Nedo

Nedo ET-5 Manual de usuario

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manual de usuario

Spectra

Spectra LL300N Manual de usuario

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manual de usuario

Nedo

Nedo Crossliner 4 Manual de usuario

Lasertec

Lasertec FX360G Manual de usuario

Flex

Flex ALC 8 Manual de usuario

Black & Decker

Black & Decker LZR5 Manual de usuario

Johnson

Johnson 40-6692 Manual de usuario

Cocraft

Cocraft HL 20-SG Manual de usuario

Zircon

Zircon iLine Manual de usuario

HWH

HWH 310 SERIES Manual de usuario

Leica

Leica iCON robot 60 Manual de usuario

DeWalt

DeWalt DW082 Manual de usuario

imex

imex EL20 Manual de usuario

Fixturlaser

Fixturlaser NXA D I-0912 Manual de usuario

Wacker Neuson

Wacker Neuson PAL450 Manual de usuario

Metrica

Metrica 33806 Manual de usuario
