Kohler K-1209-HL Guía de inicio rápido

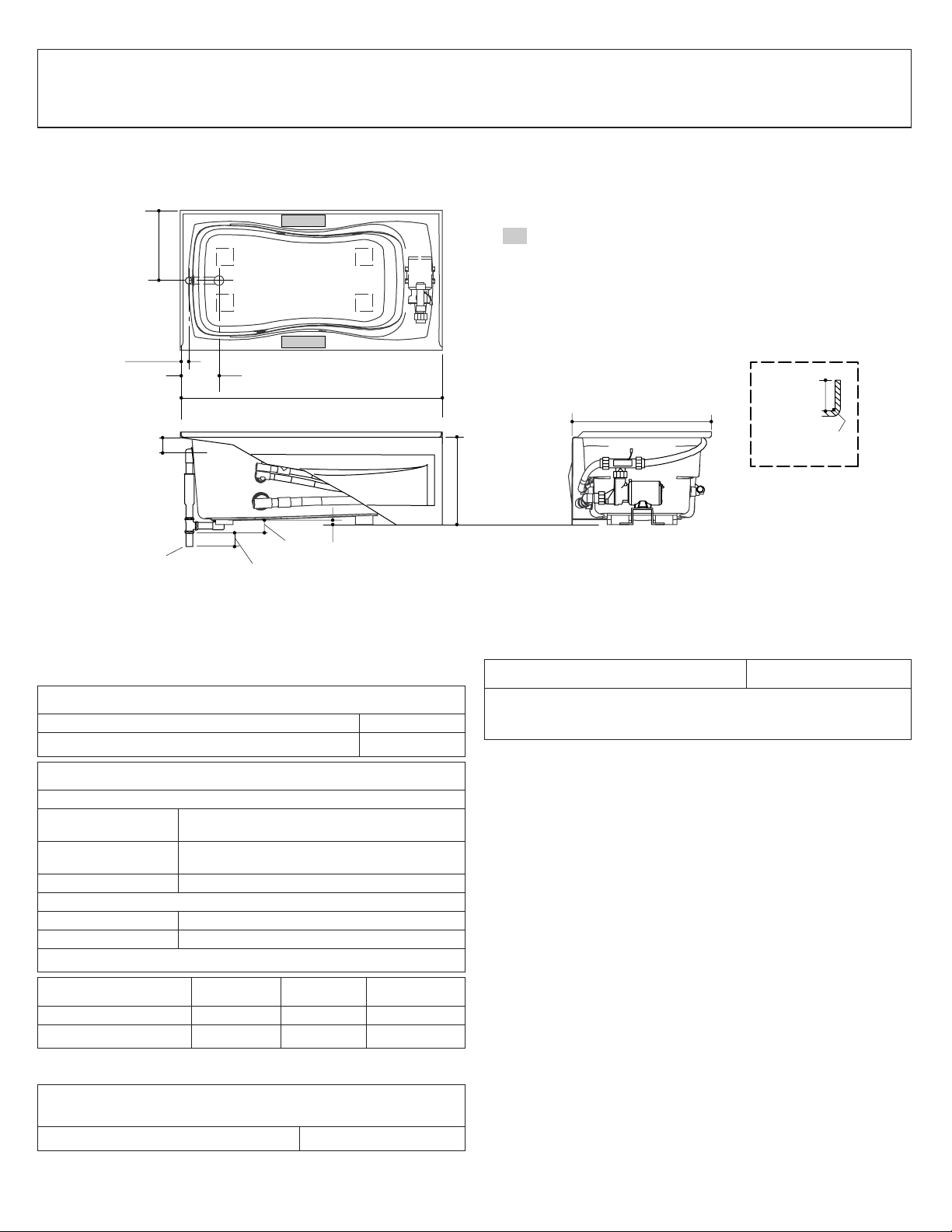

Roughing-In Guide
Bath Whirlpool
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México (Ej.
K-12345M)
Français, page 3
Español, página 4
USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
K-1209-HL, K-1209-HR
1014675-1-B ©2009 Kohler Co.
Product Information
Applicable product:
Integral apron and heater, left drain K-1209-HL
Integral apron and heater, right drain K-1209-HR
Fixture*:
Bathing well:
Basin area, bottom 47″(119.4 cm) x 20″(50.8 cm)
Basin area, top 53″(134.6 cm) x 23″(58.4 cm)
Weight 105 lbs (47.6 kg)
To overflow:
Water depth 14-1/2″(36.8 cm)
Capacity 64 gal (242.3 L)
* Approximate measurements for comparison only.
Pump: V Hz A
Pump: 1-speed 120 60 7.5
Heater: 1 kW 120 60 12.5
Required Electrical Service (2 required)
Two dedicated circuits required, each protected with Class A
Ground-Fault Circuit-Interrupter (GFCI):
Pump/control 120 V, 15 A, 60 Hz
Heater 120 V, 15 A, 60 Hz
Locate the outlets behind the whirlpool and within 24″(61 cm)
of the pump and heater.
Notes
Install this product according to the installation guide.
Floor support under this product must provide for a minimum of
50 lbs/square foot (243 kg/square meter) loading.
If installing a rim-mount faucet, make sure there is no interference
with the drain overflow and circulating system before drilling any
holes. Consult local and national codes for minimum air gap
requirements if installing a spout on the faucet deck.
This fixture conforms to ANSI Standard Z124.1.2. All dimensions
are nominal.
No change in measurements if connected with drain
illustrated. (K-7161-AF or K-7161M-AF)
Recommended Faucet Area
3"
(7.6 cm)
20"
(50.8 cm)
8-11/16" (22.1 cm)
1-11/16"
(4.3 cm)
60" (152.4 cm)
3"
(7.6 cm)
2-7/8"
(7.3 cm)
1" (2.5 cm)
32" (81.3 cm)
16"
(40.6 cm)
1-1/2" OD
1-1/4"
(3.2 cm)
1/2" (1.3 cm)
R. Max
Integral
Flange Detail
1014675-1-B 2 Kohler Co.
Guide de raccordement
Baignoire à hydromassage
Information sur le produit
Produit applicable :
Bandeau intégré et chauffe-eau, drain à gauche K-1209-HL
Bandeau intégré et chauffe-eau, drain à droite K-1209-HR
Appareil sanitaire* :
Bassin de baignoire :
Espace du bassin,
base 47″(119,4 cm) x 20″(50,8 cm)
Espace du bassin,
dessus 53″(134,6 cm) x 23″(58,4 cm)
Poids 105 lbs (47,6 kg)
Au trop-plein :
Profondeur d’eau 14-1/2″(36,8 cm)
Capacité 64 gal (242,3 L)
* Mesures approximatives pour comparaison uniquement.
Pompe : V Hz A
Pompe : 1 vitesse 120 60 7,5
Chauffe-eau:1kW 120 60 12,5
Service électrique requis (2 requis)
Deux circuits électriques dédiés requis, chacun protégé par un
disjoncteur différentiel de classe A (GFCI) :
Pompe/commande 120 V, 15 A, 60 Hz
Chauffe-eau 120 V, 15 A, 60 Hz
Localiser les prises derrière la baignoire à hydromassage et
dans une distance de 24″(61 cm) de la pompe et du
chauffe-eau.
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous ce produit doit pouvoir soutenir une charge
minimale de 50 lbs/pied carré (243 kg/mètre carré).
Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y
ait pas d’interférence avec le trop plein du drain et le système de
circulation avant de percer des orifices. Consulter les codes
nationaux et locaux pour les exigences d’espace d’air minimum
lors de l’installation d’un bec sur le comptoir du robinet.
Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les
dimensions sont nominales.
Aucun changement des mesures n'est nécessaire si
connecté au drain illustré. (K-7161-AF ou K-7161M-AF)
3"
(7,6 cm)
20"
(50,8 cm)
8-11/16" (22,1 cm)
1-11/16"
(4,3 cm)
60" (152,4 cm)
3"
(7,6 cm)
2-7/8"
(7,3 cm)
1" (2,5 cm)
32" (81,3 cm)
16"
(40,6 cm)
Ø Ext. 1-1/2"
1-1/4"
(3,2 cm)
1/2" (1,3 cm)
R. Max
Détail de bride
de carrelage
Emplacement recommandé du robinet
Kohler Co. 3 1014675-1-B
Diagrama de instalación
Bañera de hidromasaje
Información sobre el producto
Producto correspondiente:
Faldón integral y calentador, desagüe a la
izquierda K-1209-HL
Faldón integral y calentador, desagüe a la
derecha K-1209-HR
Producto*:
Área de la bañera:
Área del fondo 47″(119,4 cm) x 20″(50,8 cm)
Área superior 53″(134,6 cm) x 23″(58,4 cm)
Peso 105 lbs (47,6 kg)
Al rebosadero:
Profundidad del
agua 14-1/2″(36,8 cm)
Capacidad 64 gal (242,3 L)
* Dimensiones aproximadas sólo para fines de comparación.
Bomba: V Hz A
Bomba: 1-velocidad 120 60 7,5
Calentador: 1 kW 120 60 12,5
Requisitos eléctricos (requiere 2
circuitos)
Requiere dos circuitos dedicados, protegidos con interruptores
de circuito con pérdida a tierra (GFCI) de Clase A:
Bomba/control 120 V, 15 A, 60 Hz
Calentador 120 V, 15 A, 60 Hz
Coloque los tomacorrientes detrás de la bañera de hidromasaje
y a menos de 24″(61 cm) de la bomba y del calentador.
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de este producto debe poder soportar
una carga mínima de 50 lbs/pie cuadrado (243 kg/metro
cuadrado).
En caso de instalar la grifería en el borde, asegúrese de que no
interfiera con el rebosadero de desagüe y el sistema de circulación
antes de taladrar los orificios. Consulte los códigos locales y
nacionales para obtener los requisitos mínimos de separación al
instalar un surtidor en la superficie plana para la grifería.
Este producto cumple con la norma Z124.1.2 de ANSI. Todas las
dimensiones son nominales.
No es necesario cambiar las medidas si se conecta
con el desagüe ilustrado. (K-7161-AF o K-7161M-AF)
3"
(7,6 cm)
20"
(50,8 cm)
8-11/16" (22,1 cm)
1-11/16"
(4,3 cm)
60" (152,4 cm)
3"
(7,6 cm)
2-7/8"
(7,3 cm)
1" (2,5 cm)
32" (81,3 cm)
16"
(40,6 cm)
1-1/2" D.E.
1-1/4"
(3,2 cm)
1/2" (1,3 cm)
R. Máx
Detalle del
reborde integral
Área recomendada para la grifería
Kohler Co. 4 1014675-1-B
