Kohler K-1457-G Guía de inicio rápido

Roughing-In Guide

Bath with Airjets

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1457-G, K-1457-GCR

Product Information

Applicable product:

Drop-in bath with airjets K-1457-G

Drop-in bath with airjets and chromatherapy K-1457-GCR

Fixture*:

Bathing well:

Basin area 50″(127 cm) x 29″(73.7 cm)

Top area 61″(154.9 cm) x 32″(81.3 cm)

Weight 128 lbs (58.1 kg)

To overﬂow:

Water depth 16″(40.6 cm)

Capacity 100 gal (378.5 L)

* Approximate measurements for comparison only.

Included component:

Cut-out template 113311-7

Blower

motor/control: Heater V Hz A

300 W 220-240 50/60 3

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Blower motor/control: 220-240 V, 15 A, 50/60 Hz

Notes

Install this product according to the installation guide.

NOTICE: If the blower motor and check valve are relocated, the

following two procedures are required: 1. Provide two access

panels. Locate one access panel at the blower motor/control

location and the other access panel at the control box. 2. Relocate

the blower motor and the check valve together. Do not relocate one

without the other.

Floor support under bath must provide for a minimum of 35 lbs

(168 kg) loading.

If installing a rim-mount faucet, make sure there is no interference

with drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

This bath is designed for drop-in installation only. It is not suited

for use in a three-wall alcove with an overhead shower.

Fixture dimensions are nominal and conform to tolerances in ANSI

Standard Z124.1.2.

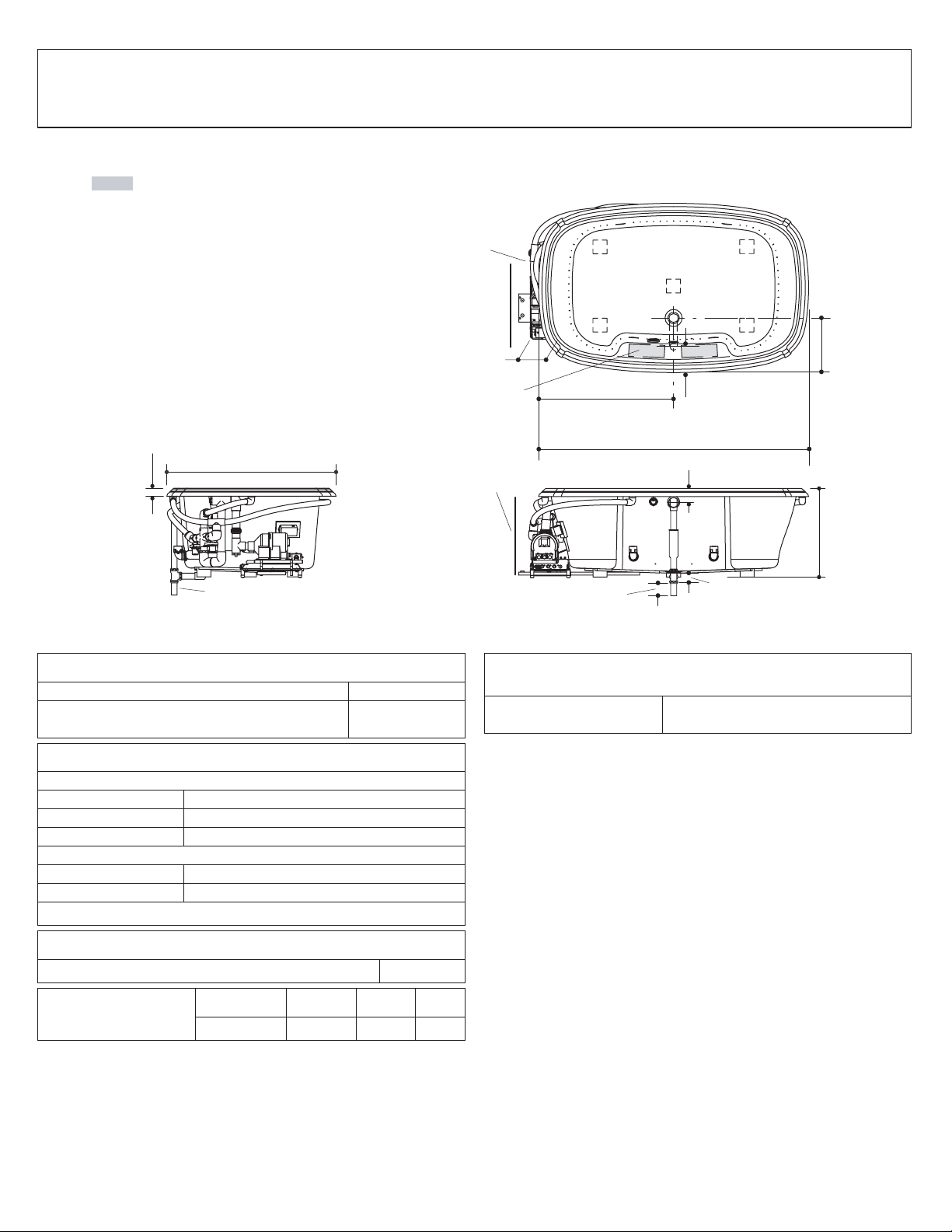

1-1/2" OD

22"

(55.9 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

3-1/2" (8.9 cm)

1-1/2"

(3.8 cm)

(5.1 cm) 42" (106.7 cm)

13-1/2"

(34.3 cm)

3" (7.6 cm) x 24" (61 cm)

Flat Faucet Deck

Blower/Control Access

34" (86.4 cm) W x

15" (38.1 cm) H Max

6-1/2" (16.5 cm)

36" (91.4 cm)

67" (170.2 cm)

No change in measurements with drain

shown. (K-7161-AF or K-7161M-AF)

K-1457-GCR

Recommended faucet area.

Note: The blower and piping protrude beyond the rim.

1038561-1-D 2 Kohler Co.

Guide de raccordement

Baignoire à jets d’air

Information sur le produit

Produit applicable:

Baignoire à jets d’air encastrée K-1457-G

Baignoire à jets d’air encastrée et

chromathérapie K-1457-GCR

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin 50″(127 cm) x 29″(73,7 cm)

Espace supérieur 61″(154,9 cm) x 32″(81,3 cm)

Poids 128 lbs (58,1 kg)

Au trop-plein:

Profondeur d’eau 16″(40,6 cm)

Capacité 100 gal (378,5 L)

* Mesures approximatives pour comparaison uniquement.

Composant inclus:

Gabarit de découpe 113311-7

Moteur-

souffleur/contrôle: Chauffe-eau V Hz A

300 W 220-240 50/60 3

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou un appareil de courant résiduel (RCD):

Moteur-

souffleur/contrôle: 220-240 V. 15 A. 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

AVIS : Si le moteur-souffleur et la valve transfert sont relocalisés,

les deux procédures suivantes sont requises: 1. Fournir deux

panneaux d’accès. Localiser un panneau d’accès à l’empacement du

moteur-souffleur/contrôle et l’autre panneau d’accès au boîtier de

contrôle. 2. Relocaliser le moteur-souffleur et la valve de transfert

ensemble. Ne pas relocaliser l’un sans l’autre.

Le support du plancher sous la baignoire à hydromassage doit

pouvoir soutenir une charge minimale de 35 lbs (168 kg).

Dans le cas d’installation d’un robinet sur rebord, s’assurer qu’il

n’y ait pas d’interférence avec le trop plein du drain et le système

de circulation avant de percer les trous. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

Cette baignoire a été uniquement conçue pour être encastrée. Cet

appareil n’est pas fait pour une alcôve à trois murs avec une

pomme de douche au plafond.

Les dimensions du meubles sont nominales et conformes aux

tolérances de la norme ANSI Standard Z124.1.2.

22"

(55,9 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/2" (8,9 cm)

1-1/2"

(3,8 cm)

(5,1 cm) 42" (106,7 cm)

13-1/2"

(34,3 cm)

Remarque :

Le compresseur et la tuyauterie dépassent du bord

Plage plate pour robinet

3" (7,6 cm) x 24" (61 cm)

Accès au compresseur

et aux commandes

34" (86,4 cm) L x 15"

(38,1 cm) H Max

6-1/2" (16,5 cm)

36" (91,4 cm)

67" (170,2 cm)

Aucune modification des mesures n'est nécessaire avec

la vidange représentée. (K-7167-AF or K-7167M-AF)

K-1457-GCR

Zone recommandée pour le robinet.

Ø 1-1/2" Ext. (3,81 cm)

Kohler Co. 3 1038561-1-D

Diagrama de instalación

Bañera con jets de aire

Información sobre el producto

Producto correspondiente:

Bañera de sobreponer con jets de aire K-1457-G

Bañera de sobreponer con jets de aire,

cromoterapia K-1457-GCR

Producto*:

Área de la bañera:

Área del fondo 50″(127 cm) x 29″(73,7 cm)

Área superior 61″(154,9 cm) x 32″(81,3 cm)

Pesa 128 lbs (58,1 kg)

Al rebosadero:

Profundidad del agua 16″(40,6 cm)

Capacidad 100 gal (378,5 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Componente incluido:

Plantilla de corte 113311-7

Motor

soplador/

control:

Calentador V Hz A

300 W 220-240 50/60 3

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Motor soplador/control: 220-240 V, 15 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

AVISO: Si cambia el lugar de instalación del motor soplador y la

válvula de retención, se requieren los dos procedimientos que se

presentan a continuación: 1. Provea dos paneles de acceso. Ubique

un panel de acceso en el lugar de instalación del motor

soplador/control y otro panel de acceso en la caja de control. 2.

Cambie el lugar de instalación del motor soplador y la válvula de

retención juntos. No cambie el lugar de instalación de uno sin el

otro.

El soporte del piso debajo de la bañera debe poder soportar una

carga mínima de 35 lbs (168 kg).

Si instala la grifería en el borde, asegúrese de que no interﬁera con

el rebosadero y el sistema de circulación antes de taladrar los

oriﬁcios. Consulte los códigos locales y nacionales para los

requisitos mínimos de separación al instalar un surtidor en la

superﬁcie plana para la grifería.

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

Esta bañera está diseñada para la instalación de sobreponer

solamente. No está diseñada para instalarse encajonada entre tres

paredes con ducha superior.

Las dimensiones del producto son nominales y cumplen con las

tolerancias de la norma Z124.1.2 de ANSI.

1-1/2" D.E.

22"

(55,9 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/2" (8,9 cm)

1-1/2"

(3,8 cm)

(5,1 cm) 42" (106,7 cm)

13-1/2"

(34,3 cm)

Nota:El soplador y los tubos sobresalen del borde.

3" (7,6 cm) x 24" (61 cm)

Repisa plana para la grifería

Acceso al soplador/control

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto máx

6-1/2" (16,5 cm)

36" (91,4 cm)

67" (170,2 cm)

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7161-AF o K-7161-M-AF)

K-1457-GCR

Área recomendada para la grifería

Kohler Co. 4 1038561-1-D
