Kohler K-1201-HB Guía de inicio rápido

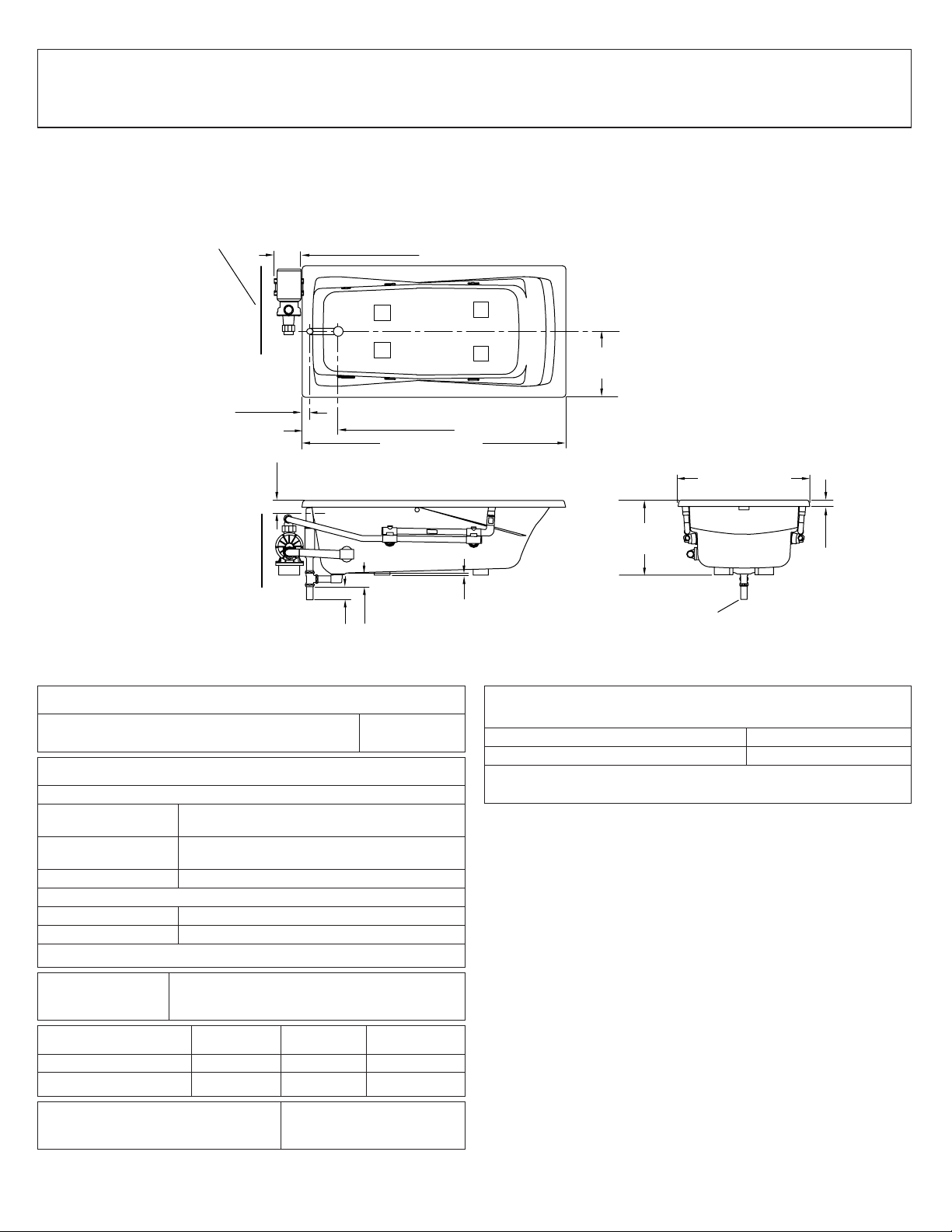

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1201-HB

Product Information

Applicable product:

Drop-in rim style, custom pump, with heater K-1201-HB

Fixture*:

Bathing well:

Basin area, bottom 42″(1067 mm) x 17″(432 mm)

Basin area, top 55″(1397 mm) x 25″(635 mm)

Weight 98 lbs (44.5 kg)

To overﬂow:

Water depth 12-1/8″(308 mm)

Capacity 50 gal (189.3 L)

* Approximate measurements for comparison only.

Drop-in cut-out 58-1/2″(1486 mm) x 28-1/2″(724 mm)

VHzA

Pump: 1-speed 120 60 7.5

Heater: 1 kW 120 60 12.5

Minimum access panel

pump/control (required): 20″(508 mm) W x

15″(381 mm) H

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Locate the outlets behind the whirlpool and within 24″(610

mm) of the pump and heater.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

44 lbs/square foot (211 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

Pump must be relocated to custom position at the time of

installation. Provide adequate clearance.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

No change in measurements if connected with drain

illustrated. (K-7161-AF or K-7161M-AF)

Pump/Control Access

20" (508 mm) W x

15" (381 mm) H

30" (762 mm)

1-1/2"

(38 mm)

Ø 1-1/2"

17"

(432 mm)

8-1/2" (216 mm)

15"

(381 mm)

1-1/2"

(38 mm)

2-3/4"

(70 mm)

3" (76 mm) 2-7/8"

(73 mm)

60" (1524 mm)

7-1/2"

(191 mm) Max

3/16" (5 mm)

1013696-1-D 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Style rebord pour installation encastrée, pompe

personnalisée, avec chauffe-eau K-1201-HB

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 42″(1067 mm) x 17″(432 mm)

Espace du bassin,

dessus 55″(1397 mm) x 25″(635 mm)

Poids 98 lbs (44,5 kg)

Au trop-plein:

Profondeur d’eau 12-1/8″(308 mm)

Capacité 50 gal (189,3 L)

* Mesures approximatives pour comparaison uniquement.

Découpe de

l’encastrement 58-1/2″(1486 mm) x 28-1/2″(724 mm)

VHzA

Pompe: 1 vitesse 120 60 7,5

Chauffe-eau: 1 kW 120 60 12,5

Panneau d’accès minimal à la

pompe/commande (obligatoire): 20″(508 mm) L x

15″(381 mm) H

Service électrique requis (2 requis)

Deux circuits électriques dédiés requis, chacun protégé par un

disjoncteur différentiel de classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Chauffe-eau 120 V, 15 A, 60 Hz

Placer les prises derrière la baignoire à hydromassage et dans

une distance de 24″(610 mm) de la pompe et du chauffe-eau.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 44 lbs/pied carré (211 kg/mètre carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

La pompe doit être relocalisée à l’emplacement personnalisé au

moment de l’installation. Prévoir un dégagement adéquat.

Ce meuble est conforme aux norme ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Accès à la pompe/contrôle

20" (508 mm) L x

15" (381 mm) H

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-7161-AF ou K-7161M-AF)

30" (762 mm)

1-1/2"

(38 mm)

17"

(432 mm)

8-1/2" (216 mm)

15"

(381 mm)

1-1/2"

(38 mm)

2-3/4"

(70 mm)

3" (76 mm) 2-7/8"

(73 mm)

60" (1524 mm)

3/16" (5 mm)

7-1/2"

(191 mm) Max

Ø 1-1/2"

Kohler Co. 3 1013696-1-D

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer, bomba a la

medida, con calentador K-1201-HB

Producto*:

Área de la bañera:

Área del fondo 42″(1067 mm) x 17″(432 mm)

Área superior 55″(1397 mm) x 25″(635 mm)

Peso 98 lbs (44,5 kg)

Al rebosadero:

Profundidad del

agua 12-1/8″(308 mm)

Capacidad 50 gal (189,3 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura de

sobreponer 58-1/2″(1486 mm) x 28-1/2″(724 mm)

VHzA

Bomba: 1-velocidad 120 60 7,5

Calentador: 1 kW 120 60 12,5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(508 mm) de ancho x

15″(381 mm) de alto

Requisitos eléctricos (requiere 2

circuitos)

Requiere dos circuitos dedicados, protegidos con interruptores

de circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Calentador 120 V, 15 A, 60 Hz

Coloque los tomacorrientes detrás de la bañera de hidromasaje

y a menos de 24″(610 mm) de la bomba y del calentador.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 44 lbs/pie cuadrado (211 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

Al instalar, es necesario cambiar el lugar de instalación de la

bomba a la posición a la medida. Deje el espacio libre adecuado.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

Acceso a la bomba/control

20" (508 mm) de ancho x

15" (381 mm) de alto

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7161-AF o K-7161M-AF)

30" (762 mm)

1-1/2"

(38 mm)

17"

(432 mm)

8-1/2" (216 mm)

15"

(381 mm)

1-1/2"

(38 mm)

2-3/4"

(70 mm)

3" (76 mm) 2-7/8"

(73 mm)

60" (1524 mm)

3/16" (5 mm)

7-1/2"

(191 mm) Máx

Ø 1-1/2"

Kohler Co. 4 1013696-1-D
