Kohler K-1111-H2 Guía de inicio rápido

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1111-H2

Product Information

Applicable product:

Drop-in rim style with heater K-1111-H2

Fixture*:

Bathing well:

Basin area, bottom 45″(114.3 cm) x 43″(109.2 cm)

Basin area, top 57″(144.8 cm) x 57″(144.8 cm)

Weight 300 lbs (136.08 kg)

To overﬂow:

Water depth 19-1/2″(49.5 cm)

Capacity 170 gal (643.5 L)

* Approximate measurements for comparison only.

Drop-in cutout dimensions:

68″(172.7 cm) x 68″(172.7 cm)

Pump: variable V Hz A

Heater: 1.5 kw 220/240 50/60 11

Minimum access panel

pump/control (required): 34″(86.4 cm) W x

15″(38.1 cm) H

Required accessory:

Metal ﬁnish trim kit K-9696

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Pump/control 208-240 V, 20 A, 50/60 Hz

Notes

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of 53

lbs/square foot (256 kg/square meter) loading.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

If installing a rim-mount faucet, make sure there is no interference

with drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

Fixture conforms to ANSI Standard Z124.1.2. All dimensions are

nominal.

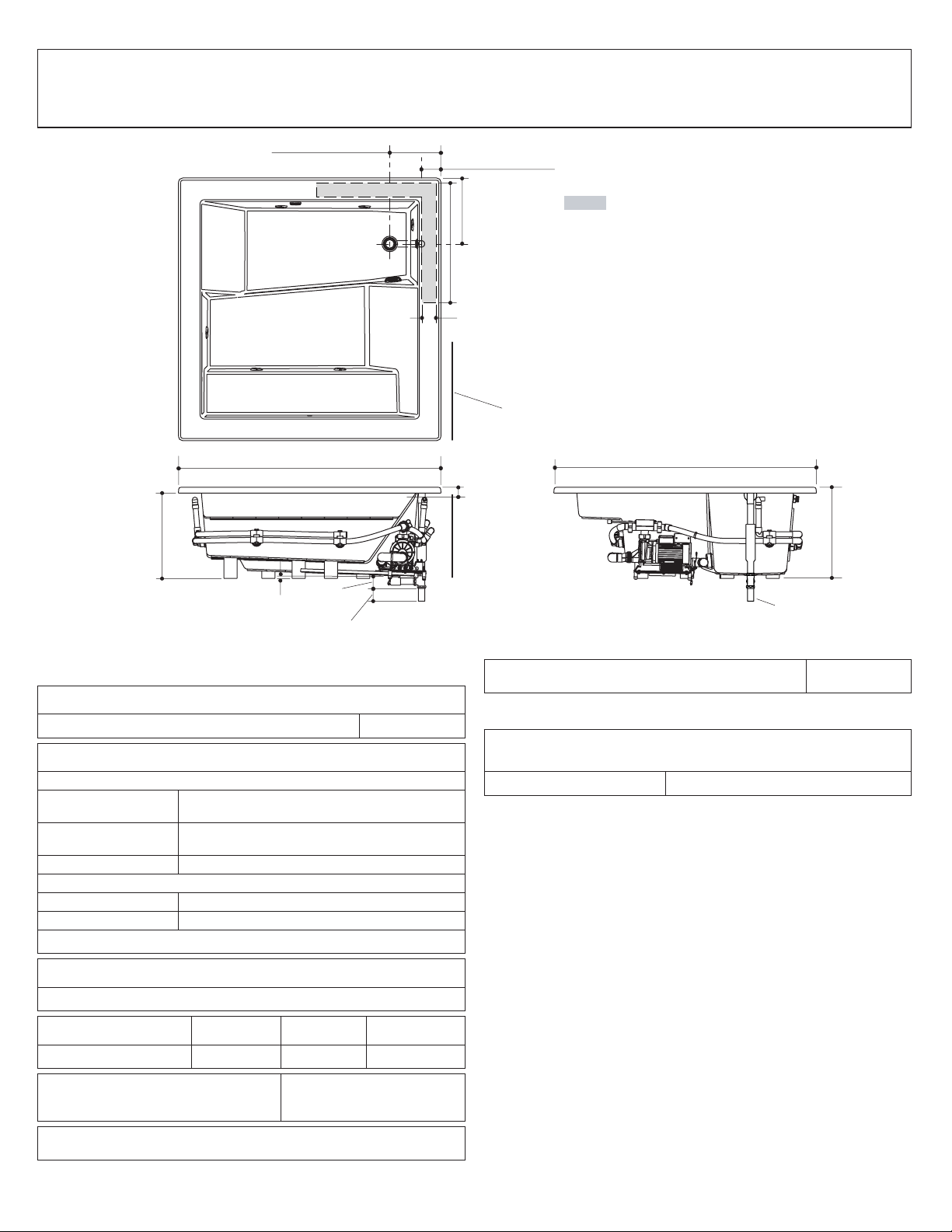

2-1/2"

(6.4 cm)

6-1/2" (16.5 cm)

3-1/2"

(8.9 cm)

3" (7.6 cm)

11/16" (1.7 cm)

22-1/2"

(57.2 cm)

2" OD

69-1/4" (175.9 cm)

24"

(61 cm)

13-1/2" (34.3 cm)

17-3/8"

(44.1 cm) Recommended faucet area.

40"

(101.6 cm)

(10.2 cm)

No change in measurements with drain shown.

(K-7167-AF or K-7167M-AF)

K-1111-H2

Pump/Control Access

34" (86.4 cm) W x

15" (38.1 cm) H Min

1042951-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable :

Style de rebord encastré avec chauffe-eau K-1111-H2

Appareil sanitaire* :

Bassin de baignoire :

Espace du bassin,

base 45″(114,3 cm) x 43″(109,2 cm)

Espace du bassin,

dessus 57″(144,8 cm) x 57″(144,8 cm)

Poids 300 lbs (136,08 kg)

Au trop-plein :

Profondeur d’eau 19-1/2″(49,5 cm)

Capacité 170 gal (643,5 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de découpe d’encastrement :

68″(172,7 cm) x 68 ″(172,7 cm)

Pompe : variable V Hz A

Chauffe-eau : 1,5 kw 220/240 50/60 11

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 34″(86,4 cm) W x

15″(38,1 cm) H

Accessoire requis:

Kit de garniture de ﬁnition métallique K-9696

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou un appareil de courant résiduel (RCD):

Pompe/commande 208-240 V. 20 A. 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire à hydromassage doit pouvoir

soutenir une charge minimale de 53 lbs/pied carré (256 kg/mètre

carré).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varient.

Dans le cas d’installation d’un robinet sur rebord, s’assurer qu’il

n’y ait pas d’interférence avec le trop plein du drain et le système

de circulation avant de percer des trous. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

Cet appareil sanitaire est conforme au standard ANSI Z124.1.2.

Toutes les dimensions sont nominales.

2-1/2"

(6,4 cm)

6-1/2" (16,5 cm)

3-1/2"

(8,9 cm)

3" (7,6 cm)

11/16" (1,7 cm)

22-1/2"

(57,2 cm)

69-1/4" (175,9 cm)

24"

(61 cm)

13-1/2" (34,3 cm)

17-3/8"

(44,1 cm)

40"

(101,6 cm)

(10,2 cm)

K-1111-H2

Ø Ext. 2"

Aucun changement dans les mesures ne sera

nécessaire si connecté avec le drain illustré.

(K-7167-AF ou K-7167M-AF)

Emplacement recommandé du robinet

Accès à la pompe et aux commandes

34" (86,4 cm) L x 15" (38,1 cm) H min

Kohler Co. 3 1042951-1-B

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer con calentador K-1111-H2

Producto*:

Área de la bañera:

Área del fondo 45″(114,3 cm) x 43″(109,2 cm)

Área superior 57″(144,8 cm) x 57″(144,8 cm)

Peso 300 lbs (136,08 kg)

Al rebosadero:

Profundidad del

agua 19-1/2″(49,5 cm)

Capacidad 170 gal (643,5 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Dimensiones de la abertura de sobreponer:

68″(172,7 cm) x 68″(172,7 cm)

Bomba: variable V Hz A

Calentador: 1,5 kW 220/240 50/60 11

Panel de acceso mínimo para la

bomba/control (se requiere): 34″(86,4 cm) de ancho x

15″(38,1 cm) de alto

Accesorios requeridos:

Kit de guarnición de acabado metálico K-9696

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Bomba/control 208-240 V, 20 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener una carga mínima de 53 libras/pie cuadrado (256

kg/metro cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

El producto cumple con la norma Z124.1.2 del ANSI. Todas las

dimensiones son nominales.

2-1/2"

(6,4 cm)

6-1/2" (16,5 cm)

3-1/2"

(8,9 cm)

3" (7,6 cm)

11/16" (1,7 cm)

22-1/2"

(57,2 cm)

69-1/4" (175,9 cm)

24"

(61 cm)

13-1/2" (34,3 cm)

17-3/8"

(44,1 cm)

40"

(101,6 cm)

(10,2 cm)

K-1111-H2

2" D.E.

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado.

(K-7167-AF oK-7167M-AF)

Área recomendada para la grifería

Acceso a la bomba/control

mínimo de 34" (86,4 cm) de ancho x

15" (38,1 cm) de alto

Kohler Co. 4 1042951-1-B
