Kohler K-1158 Guía de inicio rápido

Roughing-In Guide

5.5’ Acrylic Custom Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1158

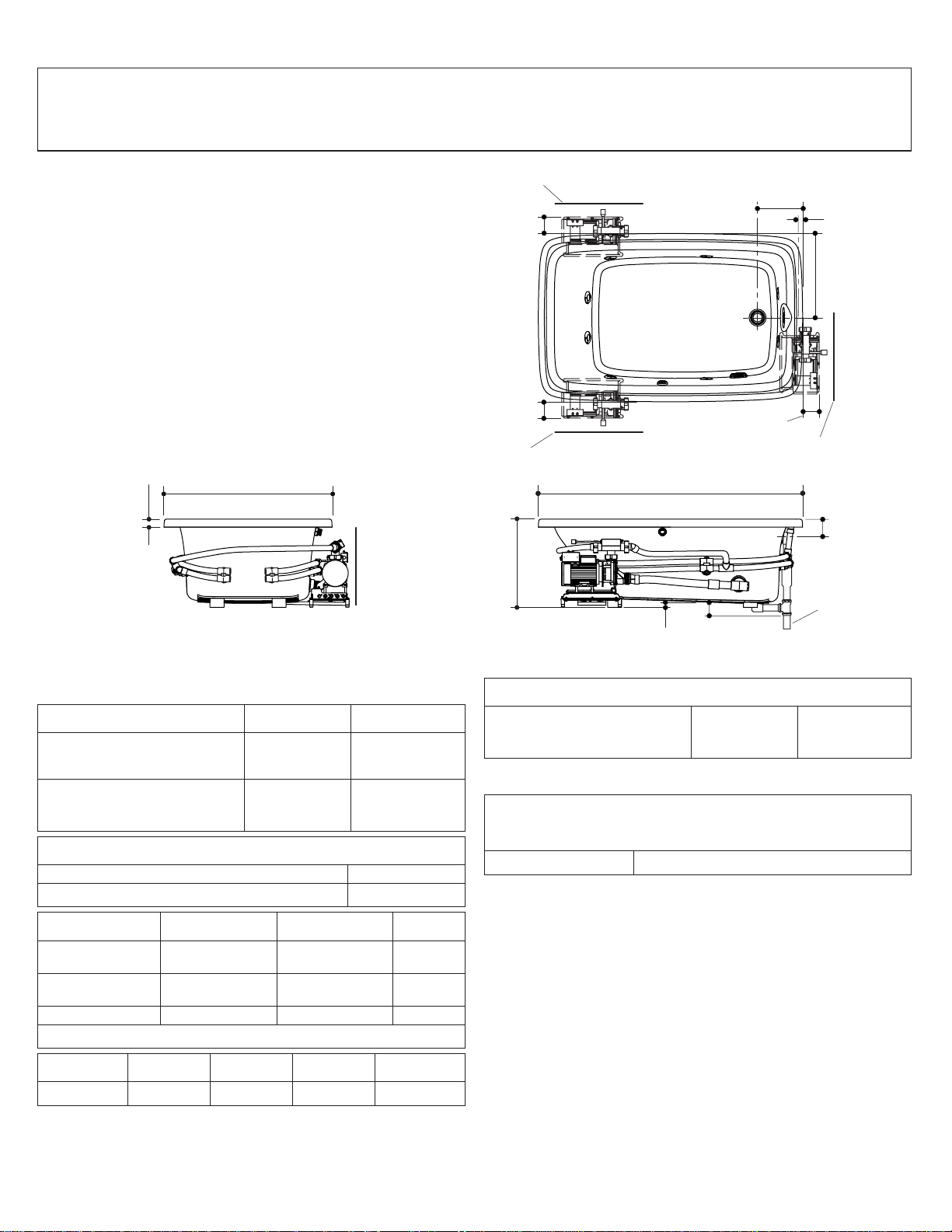

Product Information

Custom pump K-1158-HB shown

Custom pump K-1158-HE shown (top

view only)

Custom pump K-1158-HJ shown (top

view only)

Required accessories:

Jet trim kit K-9698

Cutout template (included with bath) 1043292-7

Fixture*: basin area top area weight

Bathing well 46″(116.8 cm) x

30″(76.2 cm) 57″(144 .8 cm)

x34″(86.4 cm) 130 lbs.

(59 kg)

water depth capacity

To overﬂow 16″(40.6 cm) 95 gal. (359.6 L)

* Approximate measurements for comparison only.

Pump Heater V Hz A

1.5 hp 1.5 kW 220-240 50/60 11

Minimum access panel:

Pump/ control 34″(86.4 cm)

Wx15″(38.1

cm) H

required

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 220/240 V, 20 A, 50/60 Hz

Notes

Install this product according to the installation guide.

Pump must be relocated to custom position at the time of

installation. Provide adequate clearance.

Floor support under whirlpool must provide for a minimum of

1800 lbs. (816.5 kg).

Hot water supply should be 70% of capacity or greater.

Installations will vary.

This bath is designed for drop-in installation only. It is not suited

for use in a three wall alcove with an overhead shower.

Fixture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

21"

(53.3 cm)

2-1/4"

(5.7 cm)

1-1/2" OD

2-3/4"

(7 cm)

10" (25.4 cm)

Max.

10" (25.4 cm) Max. 10" (25.4 cm) Max.

1" (2.5 cm) 2-7/8"

(7.3 cm)

No change in measurements if connected

with drain illustrated. (K-7161-AF)

(5.1 cm)

22"

(55.9 cm)

9" (22.9 cm)

K-1158-HJ Pump/Control Access

K-1158-HE Pump/Control Access K-1158-HB Pump/Control Access

41-3/4" (106 cm) 65-7/8" (167.3 cm)

1043844-1-A 2 Kohler Co.

Guide de raccordement

Baignoire en acrylique personnalisée de 5,5’

Information sur le produit

Pompe sur mesure K-1158-HB illustré

Pompe sur mesure K-1158-HE illustré (vue

de dessus

uniquement)

Pompe sur mesure K-1158-HJ illustré (vue

de dessus

uniquement)

Accessoires nécessaires:

Kit de garniture de jet K-9698

Découpe du gabarit (inclus avec la baignoire) 1043292-7

Appareil

sanitaire*: espace du

bassin espace

supérieur poids

Bassin de la

baignoire 46″(116,8 cm) x

30″(76,2 cm) 57″(144,8 cm) x

34″(86,4 cm) 130 lbs.

(59 kg)

profondeur

d’eau capacité

Au trop plein 16″(40,6 cm) 359,61 l. (359,6

* Mesures approximatives pour comparaison uniquement.

Pompe Chauffeau V Hz A

1,5 CV 1,5 kW 220-240 50/60 11

Panneau d’accès minimal:

Pompe/contrôle 34″(86,4 cm)

Lx15″(38,1

cm) H

requis

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou Disjoncteur de Mise à la Terre (ELCB):

Pompe/contrôle 220/240 V. 20 A. 50/60 Hz.

Remarques

Installer ce produit selon le guide d’installation.

La pompe doit être relocalisée à l’emplacement sur mesure au

moment de l’installation. Prévoir un dégagement adéquat.

Le sol sous la baignoire à hydromassage doit pouvoir soutenir une

charge minimale de 1800 lbs (816,5 kg).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

Cette baignoire a été uniquement conçue pour être encastrée. Cet

appareil n’est pas fait pour une alcôve à trois murs, et avec une

pomme de douche au plafond.

Les dimensions de l’appareil sanitaire sont nominales et conformes

au standard ANSI Z124.1.

ØExt.1-1/2"

Aucun changement dans les mesures ne

sera nécessaire si connecté avec le drain

illustré. (K-7161-AF)

K-1158-HJ Accès à la

pompe/contrôle

K-1158-HE Accès à

la pompe/contrôle K-1158-HB Accès à

la pompe/contrôle

21"

(53,3 cm)

2-1/4"

(5,7 cm)

2-3/4"

(7 cm)

10" (25,4 cm)

Max.

10" (25,4 cm) Max. 10" (25,4 cm) Max.

1" (2,5 cm) 2-7/8"

(7,3 cm)

(5,1 cm)

22"

(55,9 cm)

9" (22,9 cm)

41-3/4" (106 cm) 65-7/8" (167,3 cm)

Kohler Co. 3 1043844-1-A

Diagrama de instalación

Bañera de hidromasaje acrílica de 5,5’ a la medida

Información sobre el producto

Bomba a la medida K-1158-HB ilustrada

Bomba a la medida K-1158-HE ilustrada

(vista superior

únicamente)

Bomba a la medida K-1158-HJ ilustrada

(vista superior

únicamente)

Accesorios necesarios:

Juego decorativo de inyectores K-9698

Plantilla de corte (incluida con la bañera) 1043292-7

Producto*: área de la pileta área superior peso

Área de la

bañera 46″(116,8 cm) x

30″(76,2 cm) 57″(144,8 cm) x

34″(86,4 cm) 130 lbs.

(59 kg)

profundidad

del agua capacidad

Al rebosadero 16″(40,6 cm) 95 gal. (359,6 L)

* Dimensiones aproximadas sólo para comparar.

Bomba Calentador V Hz A

1,5 hp 1,5 kW 220-240 50/60 11

Panel de acceso mínimo:

Bomba/control 34″(86,4 cm)

ancho x 15″

(38,1 cm) alto

necesaria

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

circuito de pérdida a tierra (GFCI) de clase A o un disyuntor

de fuga a tierra (ELCB):

Bomba/control 220/240 V, 20 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

La bomba se debe colocar en la posición prevista durante la

instalación. Deje el espacio libre adecuado.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener como mínimo 1800 lbs. (816,5 kg).

El suministro de agua caliente debe llegar al 70% de capacidad o

más. Varía según la instalación.

Esta bañera está diseñada para las instalaciones empotradas

solamente. No está diseñada para instalarse empotrada entre tres

paredes con ducha superior.

El producto cumple con la norma Z124.1 del ANSI. Todas las

dimensiones son nominales.

1-1/2" D.E.

No es necesario cambiar las medidas

si se conecta con el desagüe ilustrado.

(K-7161-AF) Acceso a la bomba/control K-1158-HJ

Acceso a la bomba/control K-1158-HE Acceso a la bomba/control K-1158-HB

21"

(53,3 cm)

2-1/4"

(5,7 cm)

2-3/4"

(7 cm)

10" (25,4 cm)

Máx.

10" (25,4 cm) Máx. 10" (25,4 cm) Máx.

1" (2,5 cm) 2-7/8"

(7,3 cm)

(5,1 cm)

22"

(55,9 cm)

9" (22,9 cm)

41-3/4" (106 cm) 65-7/8" (167,3 cm)

Kohler Co. 4 1043844-1-A
